重载车辆多轮组平衡悬挂转轴结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:421407
  • 重载车辆多轮组平衡悬挂转轴结构
  • 重载车辆多轮组平衡悬挂转轴结构
  • 重载车辆多轮组平衡悬挂转轴结构
  • 重载车辆多轮组平衡悬挂转轴结构
  • 重载车辆多轮组平衡悬挂转轴结构
  • 重载车辆多轮组平衡悬挂转轴结构

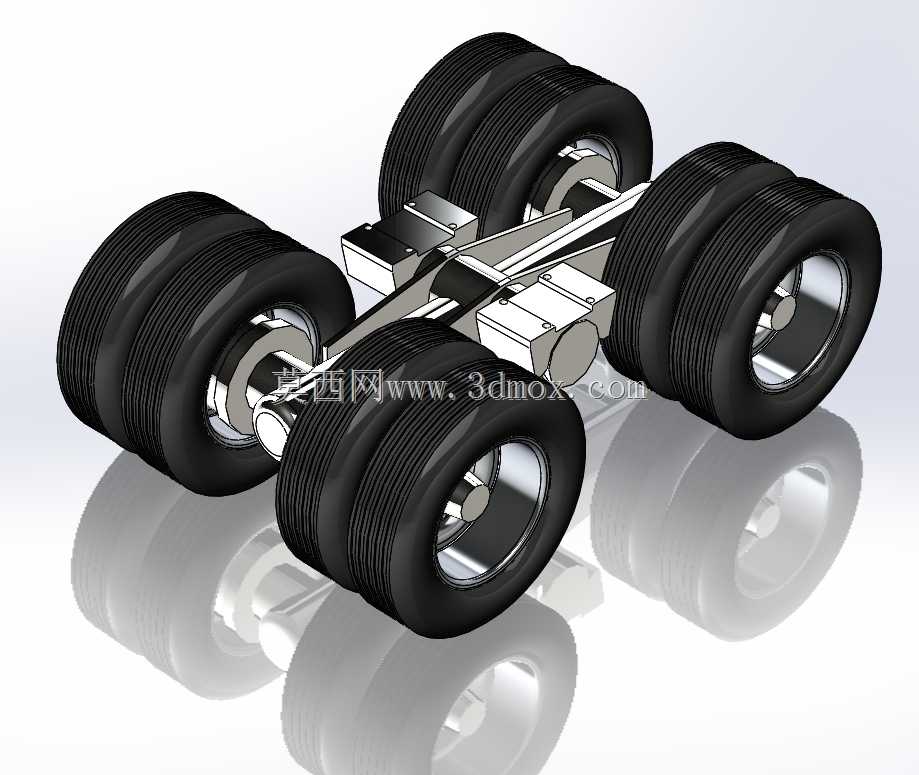

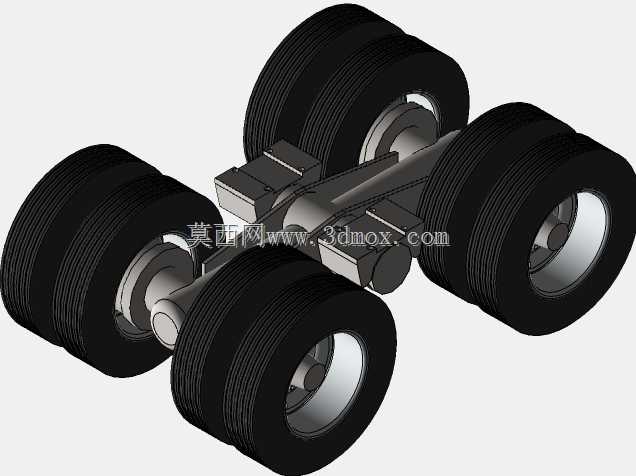

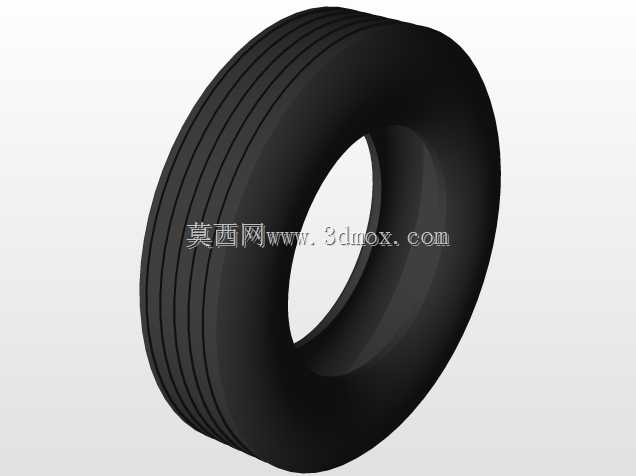

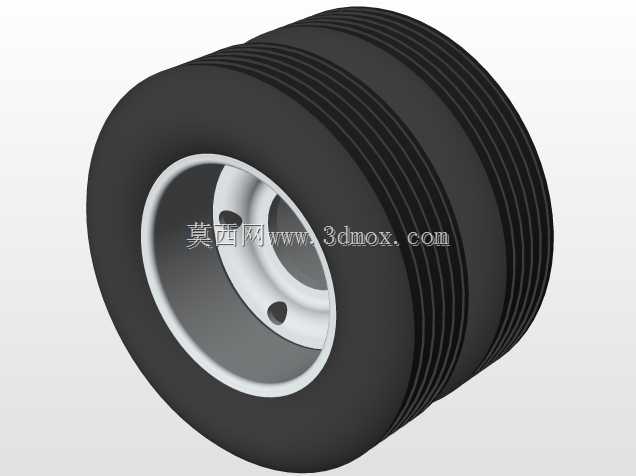

  该结构主要应用于重载货运车辆、重型工程作业车辆的多轴行走系统中,作为平衡悬架的核心传力部件,承担着多轮组载荷均匀分配、路面冲击缓冲传递、轮组跳动导向的核心作用,在非铺装路面作业的矿用自卸车、大件运输挂车、重型越野工程设备上应用十分广泛。实际工况下,多轮组通过该转轴实现铰接联动,当单侧车轮经过凸起或凹陷路面时,转轴可带动对应轮组绕铰接点小幅摆动,让所有轮胎始终保持与路面的有效接触,避免单轮载荷骤增引发的爆胎、桥壳变形问题,同时将路面传递的冲击载荷分散至相邻轮组,降低车架承受的交变应力峰值。从功能特性来看,该转轴采用对称式双平衡臂布局,单臂端匹配双胎并装的轮组安装位,可同时适配四组双胎轮组的安装需求,

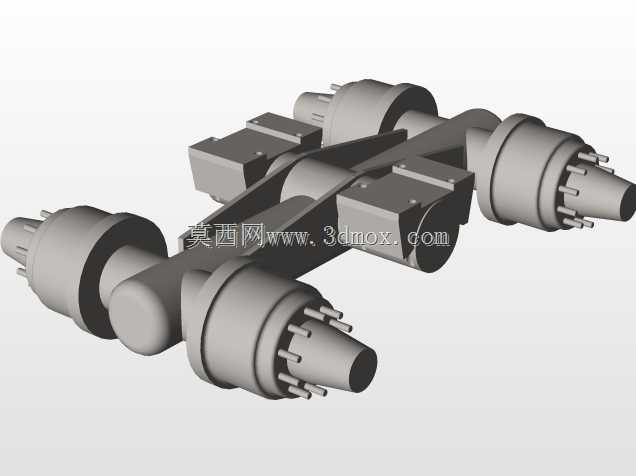

  额定承载能力覆盖60-120吨级的重载工况,转轴主体采用合金锻钢材质加工,轴颈位置做高频淬火处理,表面硬度达到HRC55-60,可承受长期交变载荷下的磨损与扭转冲击,铰接位置预留润滑脂加注通道,可在不拆解结构的情况下完成定期润滑维护,降低野外作业的维保难度。设计过程中优先考虑了载荷传递路径的合理性,将转轴的受力支点设置在平衡臂的弯矩零点位置,大幅降低轴体承受的弯曲应力,平衡臂采用箱型焊接结构,在保证结构刚度的前提下尽可能降低自重,避免非簧载质量过大影响车辆行驶平顺性。安装边界方面,转轴中部的连接座通过高强度螺栓与车架纵梁下方的安装支座刚性连接,连接座的定位止口尺寸与常规重型车桥的安装接口通用,可直接替换同吨位级别的传统平衡轴总成,

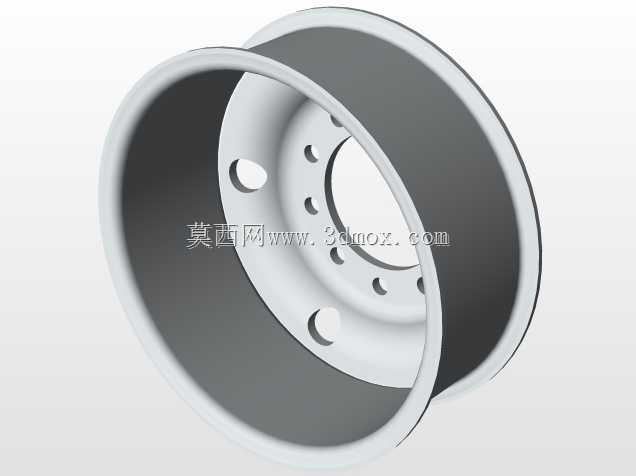

  无需对车架结构做额外改制;平衡臂两端的轮轴安装位采用标准的重型车轮毂配合尺寸,适配市面上主流的重载商用车轮毂、制动鼓总成,轮组安装后的轮距参数符合公路货运车辆的外廓尺寸限值要求,转轴的摆动角度设置为正负12度,既可以满足非铺装路面的轮组跳动补偿需求,又能避免摆动角度过大导致传动半轴与桥壳发生运动干涉。结构细节上,转轴与平衡臂的铰接位置采用双金属衬套配合,衬套基体为高强度铜合金,表面镶嵌固体润滑材料,即使在润滑脂短暂缺失的情况下也能短时间维持正常工作,避免衬套烧蚀抱死;平衡臂下方预留了减震器、推力杆的安装支座,可直接匹配空气悬架或钢板弹簧悬架的周边部件安装,无需额外焊接支架。在实际选型匹配时,需要根据车辆的额定总重、

  单轮接地比压要求调整转轴的轴颈直径与平衡臂的截面厚度,针对矿区作业的极端重载工况,还可在转轴表面增加耐磨涂层,将衬套的更换周期延长30%以上,该结构的设计充分考虑了不同应用场景的通用性,既可以用于全新车型的悬架系统开发,也可作为在役重载车辆悬架升级改造的替换部件,有效提升车辆在复杂路况下的通过性与承载可靠性。
