重载商用车多轮组宽基悬架车桥结构

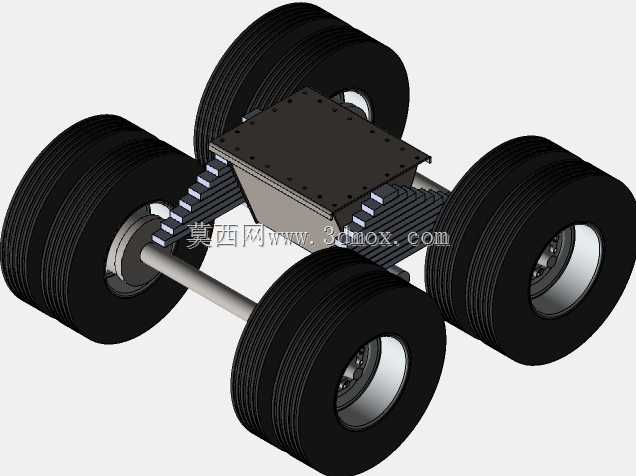

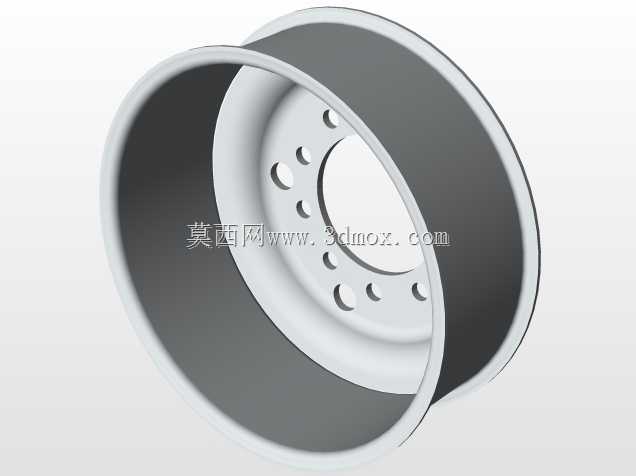

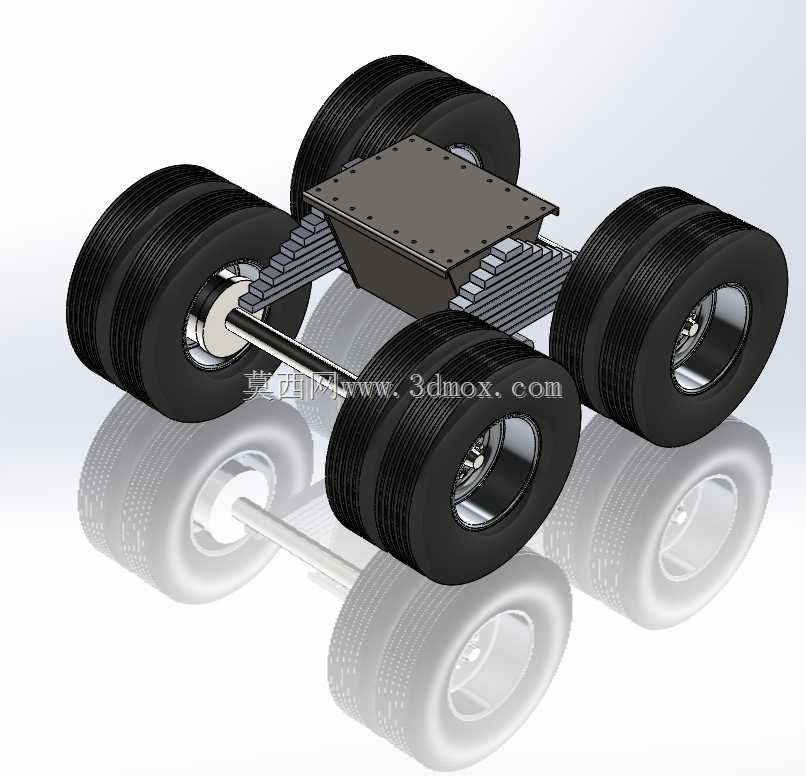

　　在重载货运、工程转运类商用车的底盘行走系统设计中，宽基轴结构的应用直接决定了车辆的载荷承载能力与复杂路况通行表现，这类车桥结构常被用于大吨位平板运输车、重型自卸车以及特种作业底盘的后轴组布置，通过多轮并装的形式分散单轮接地压强，避免在非铺装路面、软基作业场地出现轮组陷滞问题，同时也能降低单条轮胎的载荷负荷，延长行走部件的更换周期。从结构组成来看，这套宽基轴采用左右双侧并装双胎的轮组布局，单侧两轮同轴固定在轮毂单元上，轮毂通过轴承组件与横向贯通的实心车桥轴体配合，轴体上方布置了多片叠层的钢板弹簧组作为弹性承载部件，钢板弹簧两端通过搭接结构与车架安装座适配，上方预留的平板式安装基板可直接与车辆主车架纵梁进行螺栓固定，

　　不需要额外设计复杂的转接支架，能有效降低底盘改装的结构复杂度。设计过程中首先需要明确轮距与车架宽度的匹配边界，双侧轮胎外侧的总宽度不能超过车辆法规允许的外廓尺寸限值，同时内侧轮组与车架纵梁、制动管路、悬架拉杆之间要预留足够的跳动间隙，避免车辆在颠簸路面行驶时轮组与周边部件发生运动干涉。车桥轴体的直径选取需要结合额定轴荷进行抗弯强度校核，轴体在轮毂安装位、钢板弹簧承压位的应力集中区域要做圆角过渡处理，减少长期交变载荷下的疲劳断裂风险。钢板弹簧的片数与单片厚度需要匹配目标载荷下的挠度特性，既要保证空载状态下车架有足够的缓冲行程，也要避免满载状态下弹簧压并导致刚性冲击，弹簧片之间的接触位置需要预留润滑脂存储间隙，

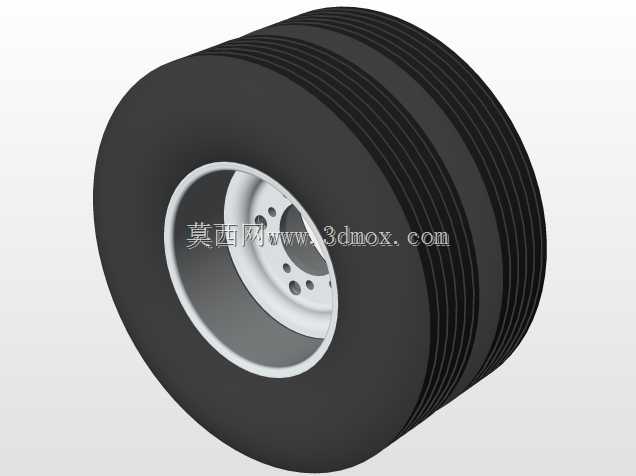

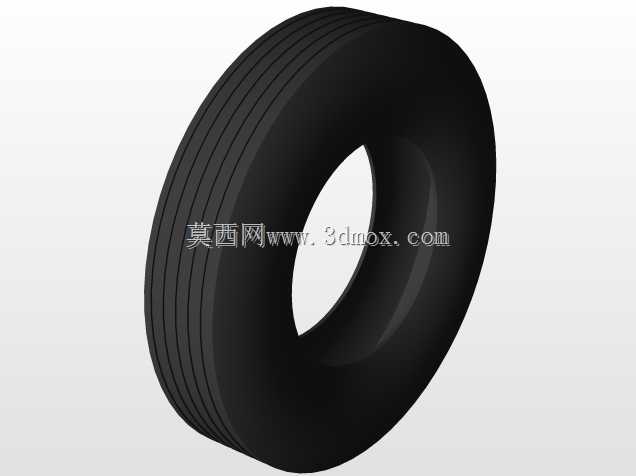

　　降低片间摩擦产生的异响与磨损。上方的安装基板上预先加工了阵列布置的螺栓过孔，孔位间距按照通用重载商用车的车架纵梁孔位标准设计，可适配不同吨位级别的主车架安装需求，基板与钢板弹簧组之间通过中心螺栓定位固定，防止弹簧片在横向力作用下出现错位偏移。轮组部分选用的宽基轮胎相比普通单胎有更大的接地面积，在相同轴荷下接地比压可降低百分之四十左右，尤其适合在矿区、工地等路面平整度差、碎石较多的作业场景，能减少轮胎被尖锐物扎穿的概率，同时双胎并装的结构即使单条轮胎出现爆胎故障，另一侧轮胎仍能临时支撑车辆低速行驶到维修点位，避免重载状态下直接抛锚。在建模过程中需要重点核对各部件的运动包络，当车桥随弹簧跳动到上极限位置时，轮胎胎面与车架底部、

　　轮罩之间要保留至少三十毫米的安全间隙，轮毂内侧的制动鼓与桥壳之间的配合公差要控制在合理范围，保证制动过程中不会出现偏磨现象。车桥两端的轮毂轴承选用圆锥滚子轴承配对安装，可同时承受径向载荷与车辆转向、侧倾时产生的轴向力，轴承预紧力需要按照标准扭矩调整，既不能过紧导致运转温升过高，也不能过松出现轮毂窜动。这套宽基轴结构没有集成复杂的驱动组件，属于从动桥结构，主要用于承载式挂车或者重载车辆的随动承重轴组，相比驱动桥结构重量更轻，维护成本更低，可根据车辆总载重需求灵活搭配轴组数量，在多轴重载运输车辆上可实现多组宽基轴串联布置，进一步提升整车的总承载能力。实际安装时需要注意左右轮组的同轴度误差控制，避免车辆行驶中出现轮胎偏磨、跑偏等问题，钢板弹簧的固定U型螺栓需要按照对角顺序分次拧紧，保证弹簧片受力均匀，安装基板与车架纵梁的结合面要做除锈防滑处理，必要时加装防滑垫片，避免长期载荷冲击下连接螺栓出现松动。
