双孔铰接管道连接头结构设计方案

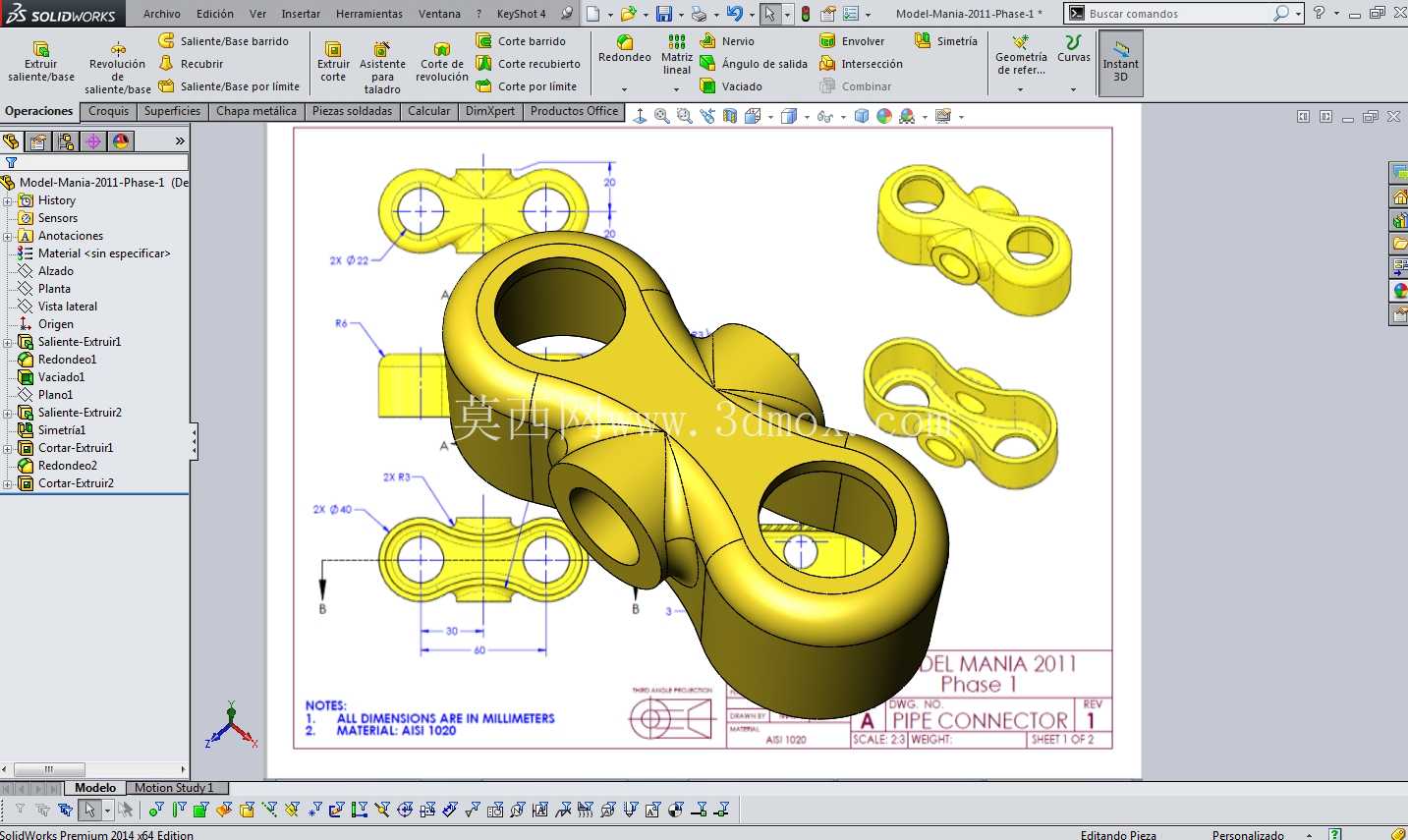

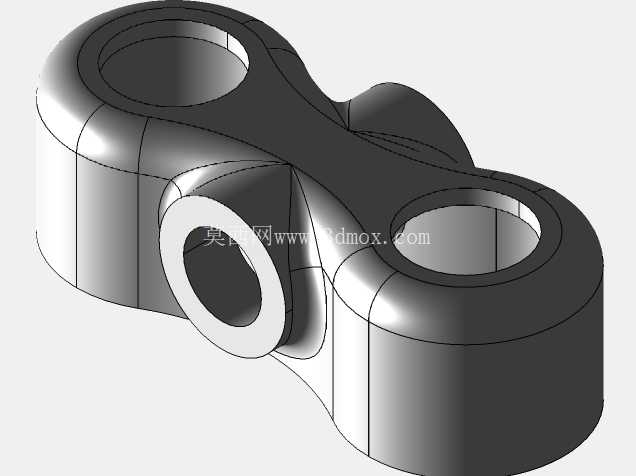

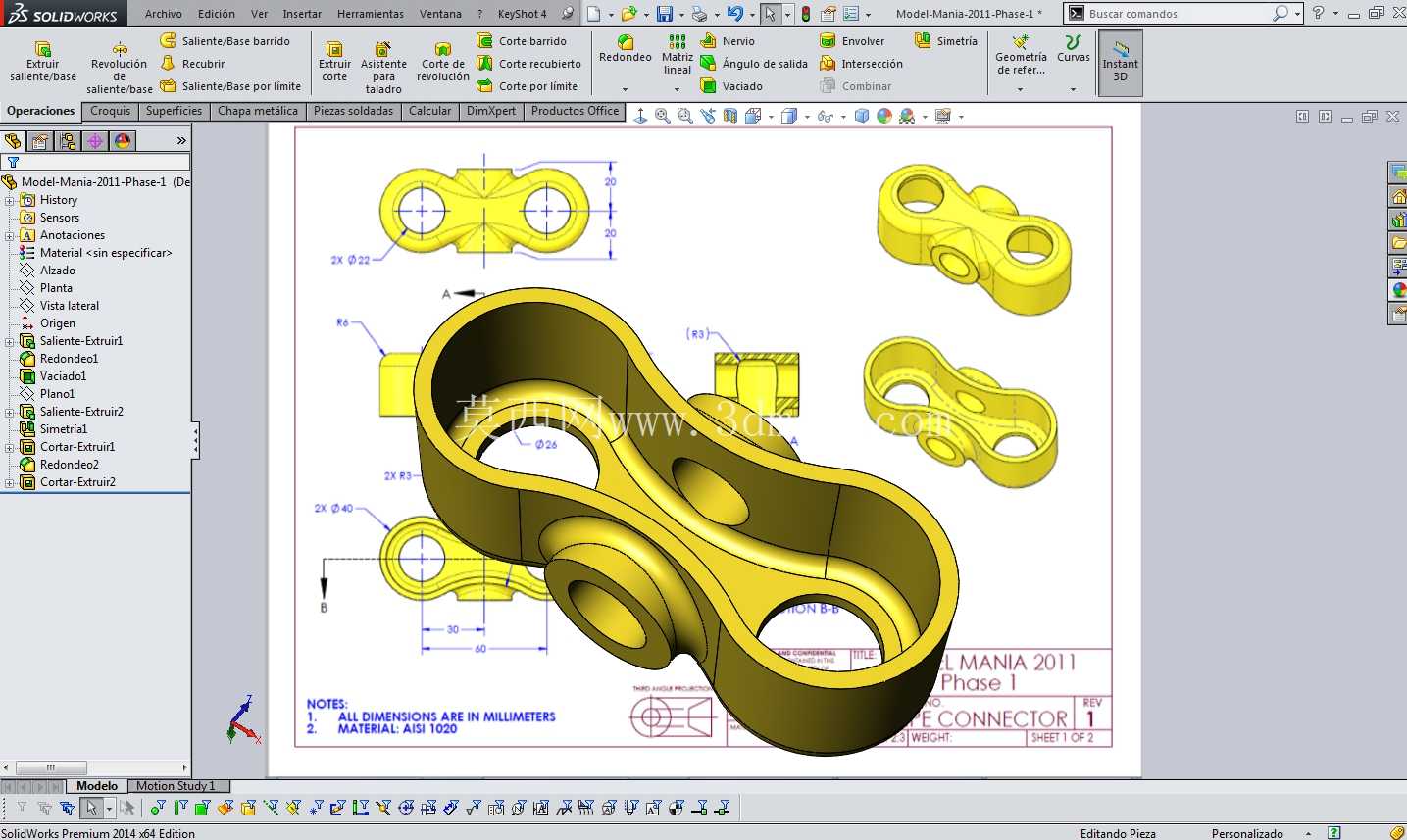

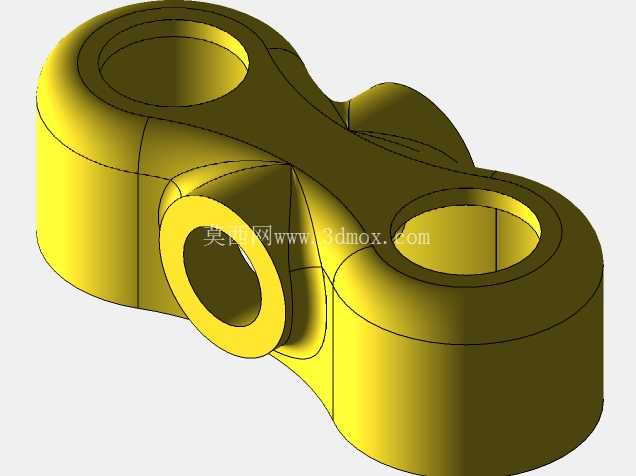

　　该零件属于管路系统中的铰接式连接构件，主要应用在需要小角度摆动调整的流体输送管路场景中，常见于工程机械液压管路、工业设备气动回路、低压流体输送管线的转角连接位置，能够补偿管路安装过程中产生的位置偏差，抵消设备运行时的振动传递，避免管路硬连接长期受交变应力出现疲劳开裂。从功能特性来看，零件主体为一体化铸造成型的双筒铰接结构，两个带通孔的铰接耳孔轴线平行，中心距按照管路通径匹配设计，孔内可压装耐磨衬套或者直接穿装铰接销轴，实现相邻两个管段的相对转动；主体中间的流道连通两端的接口，接口端面预留密封槽安装位置，可适配O型圈或者平垫密封，保证铰接转动过程中的流体密封性能，不会出现介质渗漏问题。

　　设计过程中首先确定核心安装边界：两个铰接孔的孔径匹配对应销轴的公差带，一般采用H7间隙配合，保证转动灵活无卡滞，孔的端面垂直度控制在0.02mm以内，避免铰接安装后出现偏磨；零件整体外轮廓做了大圆角过渡，一方面是符合铸造工艺的拔模要求，减少铸造应力集中，另一方面避免安装过程中锐边划伤操作人员或者相邻管线。流道设计时做了等通径优化，避免流道截面突变造成的流体阻力增大，减少介质输送过程中的压力损失，针对液压系统应用场景，流道内壁还预留了后续机加工的余量，可通过铰削或者滚压降低内壁粗糙度，减少液压油流动时的紊流发热。

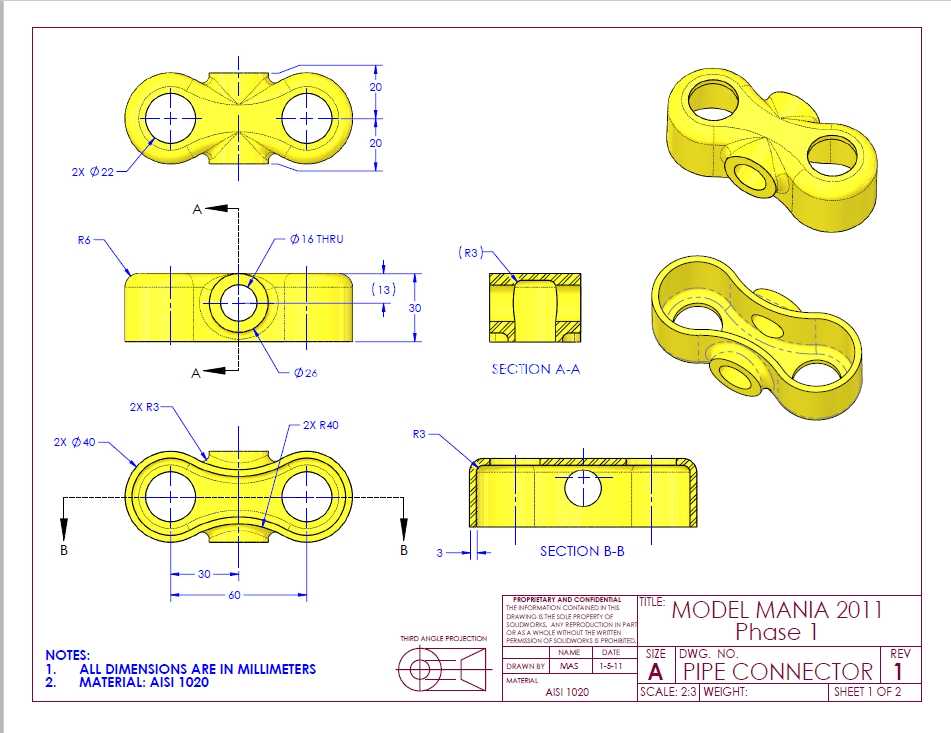

　　外形尺寸方面，零件整体宽度由两个铰接孔的中心距决定，厚度方向匹配管路的额定压力等级，高压应用场景下适当增加铰接耳的壁厚，提升孔位的抗挤压强度，避免长期受载荷作用出现孔位变形；零件底部的定位凸台用于安装时的预定位，能够快速卡入安装支架的定位槽内，减少安装时的对位调整时间，提升装配效率。从铸造工艺适配性来看，零件整体采用对称式结构设计，分型面设置在两个铰接孔的中心平面上，无需复杂的抽芯结构即可完成砂型或者熔模铸造，拔模斜度控制在1-3度之间，既方便起模，也不会过多增加后续机加工的余量；所有转角位置都设置了不小于R2的铸造圆角，避免铸件冷却过程中在转角位置出现缩松、裂纹等缺陷，提升铸件的成品率。

　　铰接孔的两端面设计有凸台结构，减少后续机加工的平面面积，降低机加工工时，同时凸台端面作为销轴的承压面，表面粗糙度要求达到Ra1.6，保证销轴转动时的磨损均匀。在实际选型应用中，该类接头需要根据管路的工作压力、介质类型、摆动角度范围匹配对应的尺寸规格，低压输水、气动场景可直接采用铸造成型后仅加工孔位和密封面即可投入使用，高压液压场景则需要在铸造后进行整体时效处理，消除铸造内应力，再对铰接孔、密封面、流道进行精加工，保证零件的强度和密封性能。安装时需要注意两个铰接孔的同轴度偏差控制在允许范围内，避免销轴安装后出现别劲现象，加速衬套或者孔位的磨损；铰接位置需要定期加注润滑脂，减少转动副的摩擦阻力，提升接头的使用寿命。该结构相比传统的硬管接头加弯头的组合方案，集成了铰接转动和管路连接的功能，减少了管路中的连接点数量，降低了潜在的渗漏风险，同时整体结构更加紧凑，能够在安装空间受限的设备内部完成管路布局，不需要额外预留弯头的安装空间，在工程机械、农业机械、工业自动化设备的管路布局中应用十分广泛。
