带拨料附件的双排滚子传送链结构

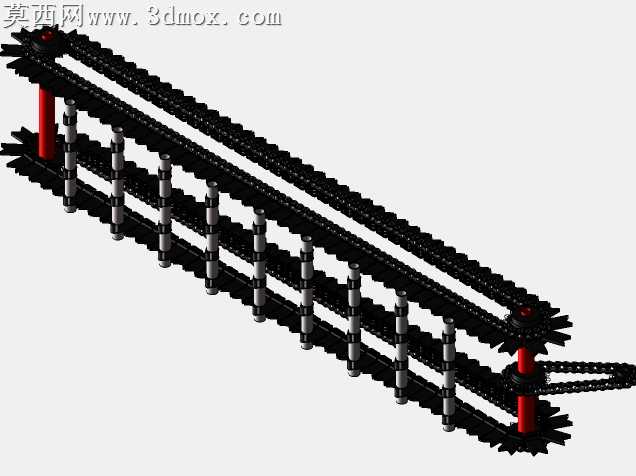

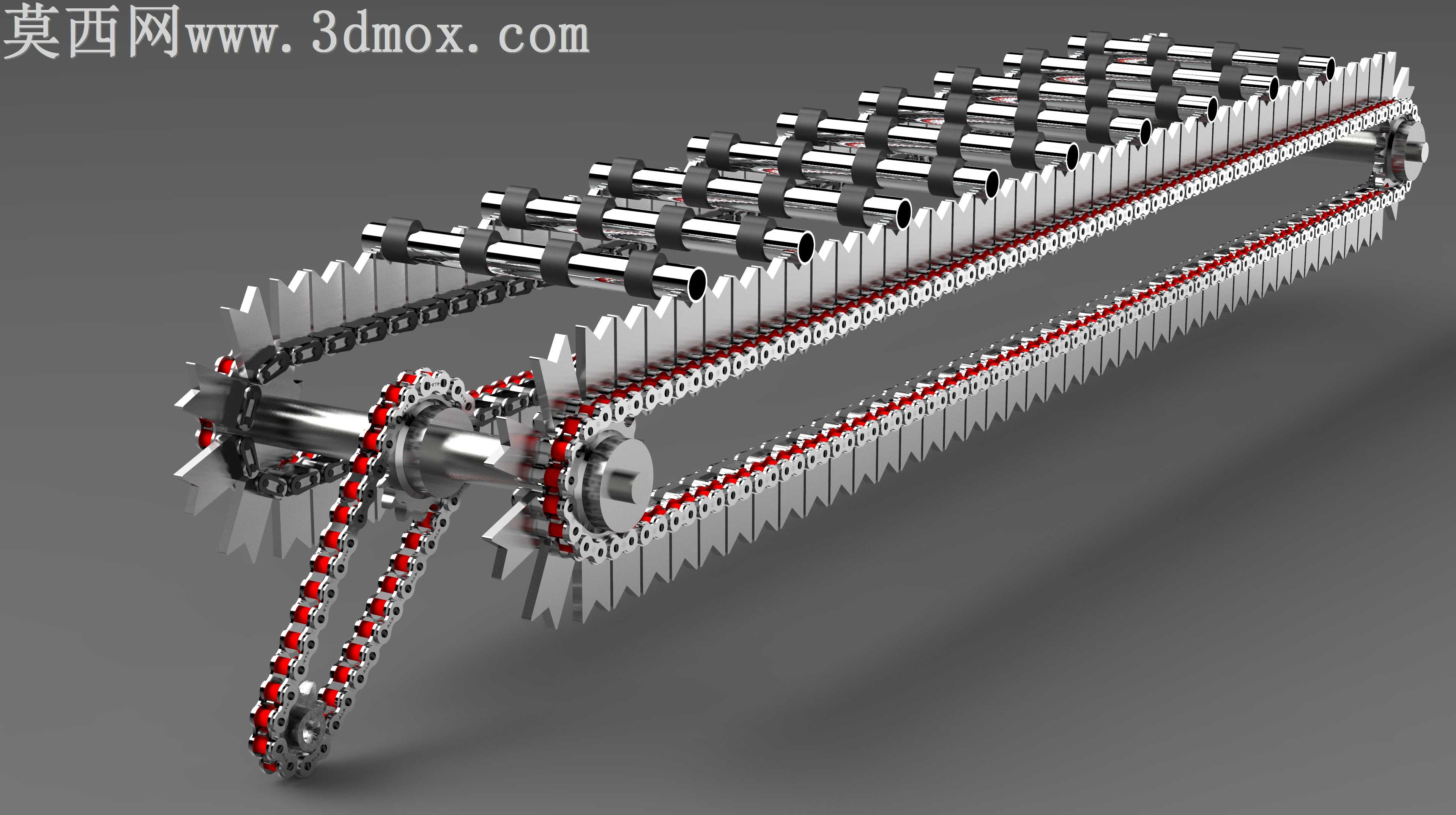

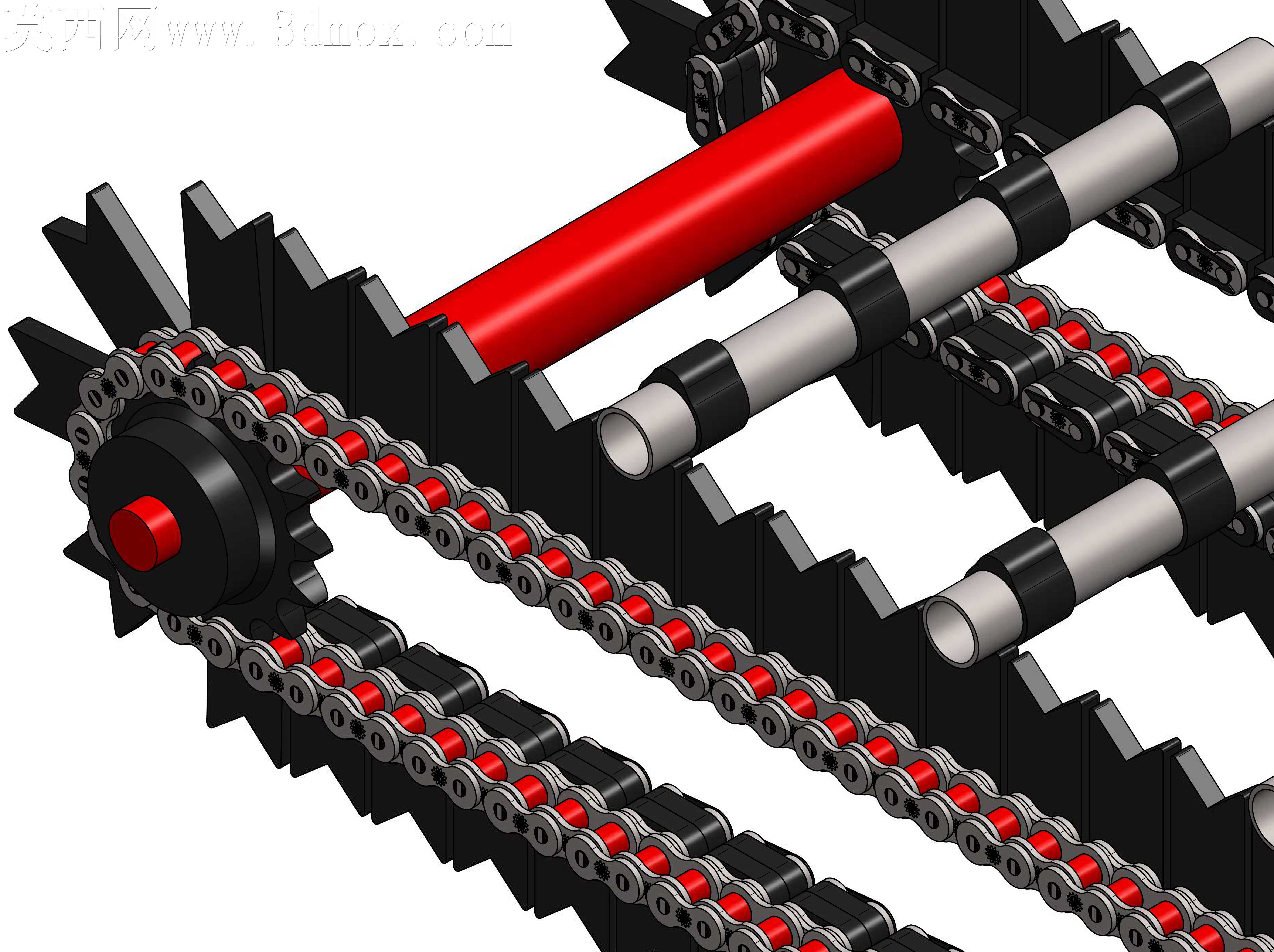

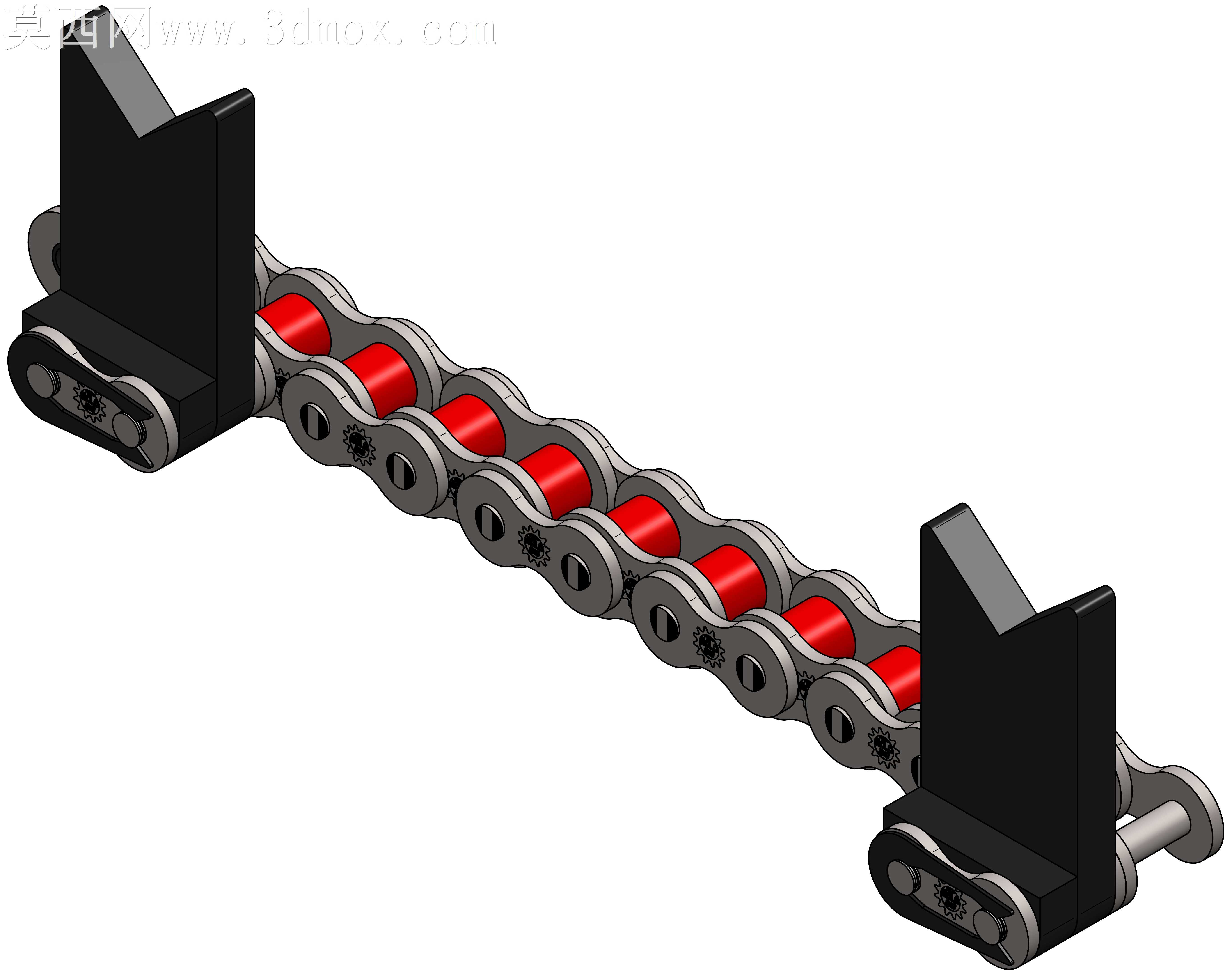

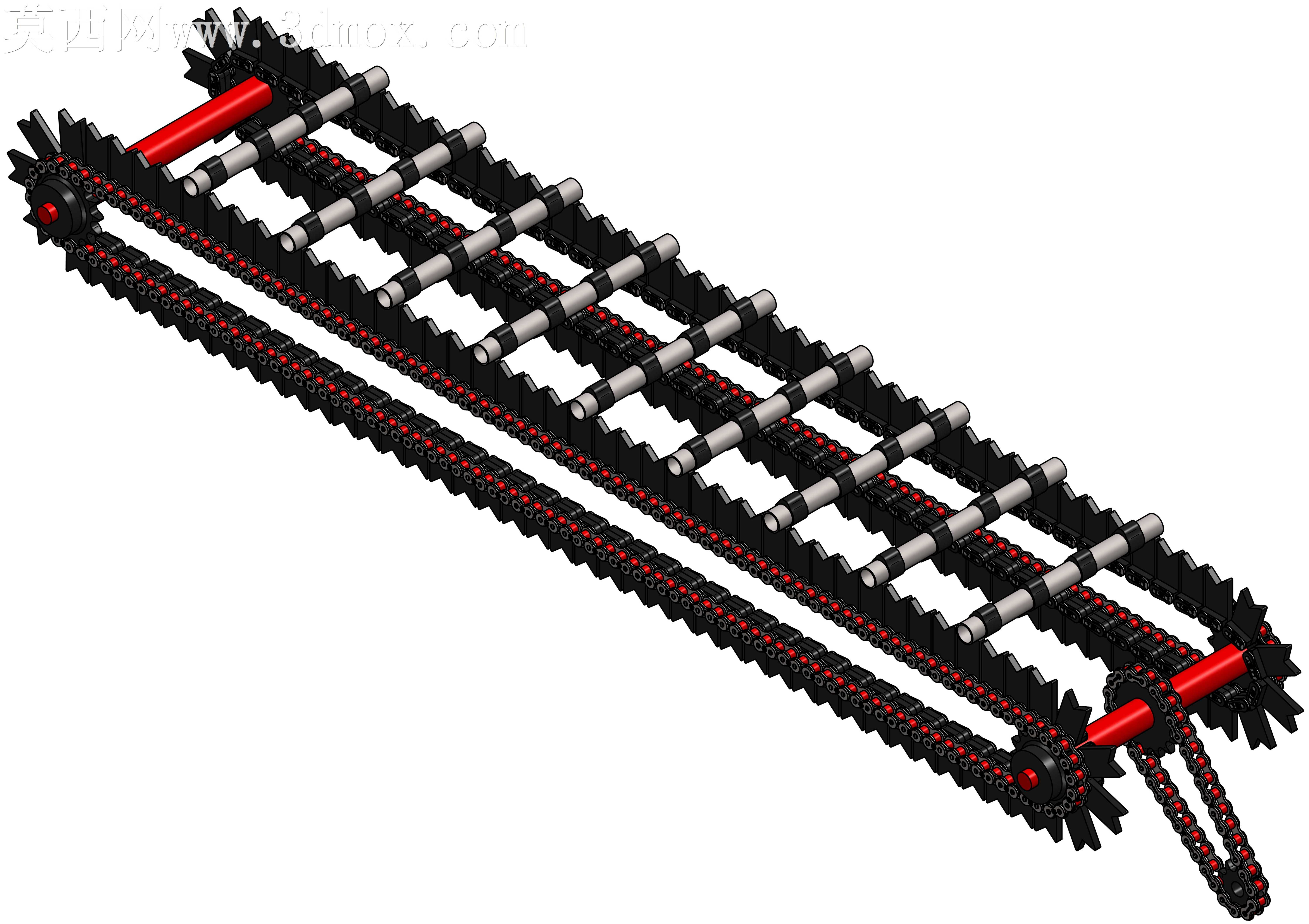

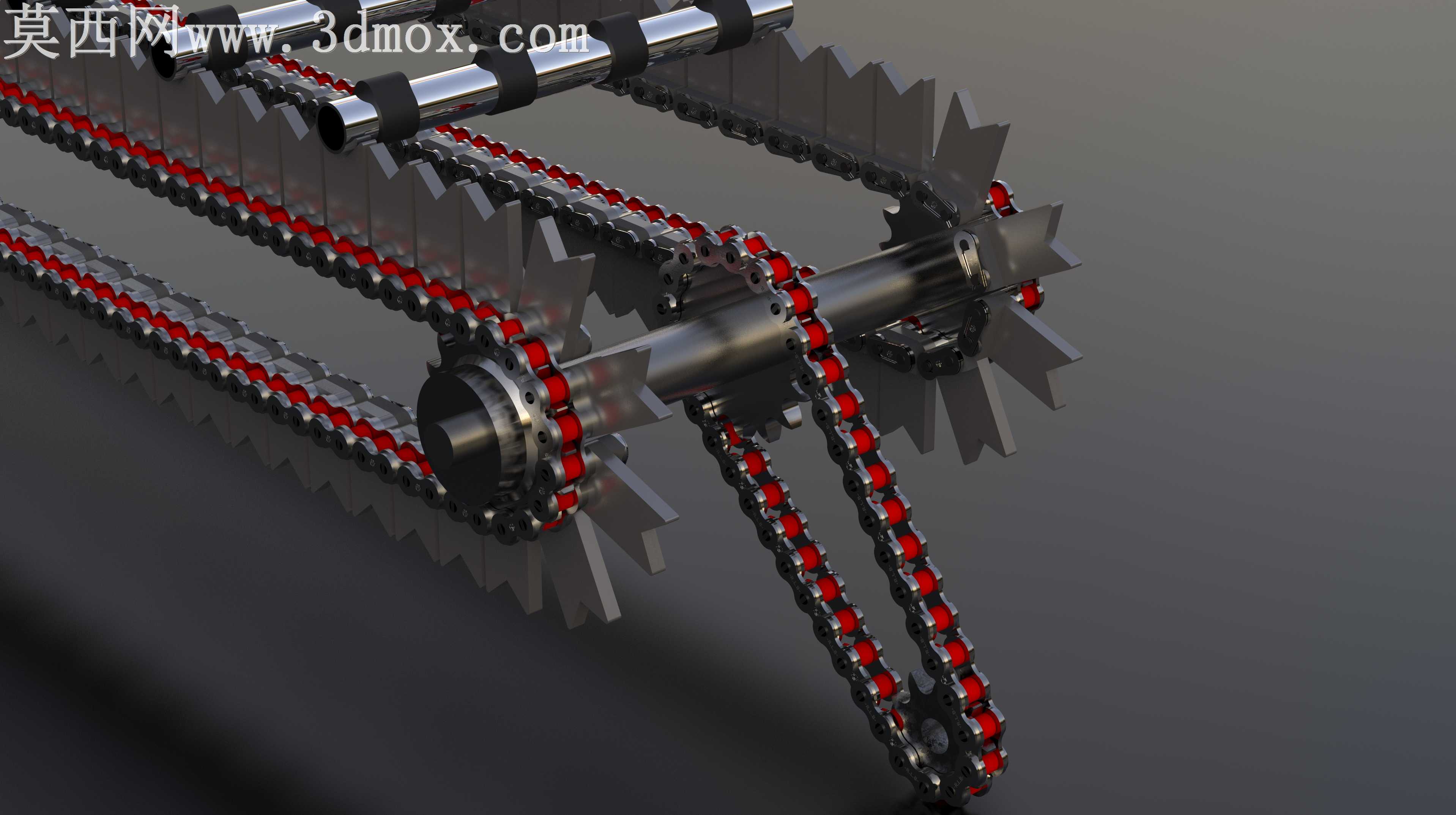

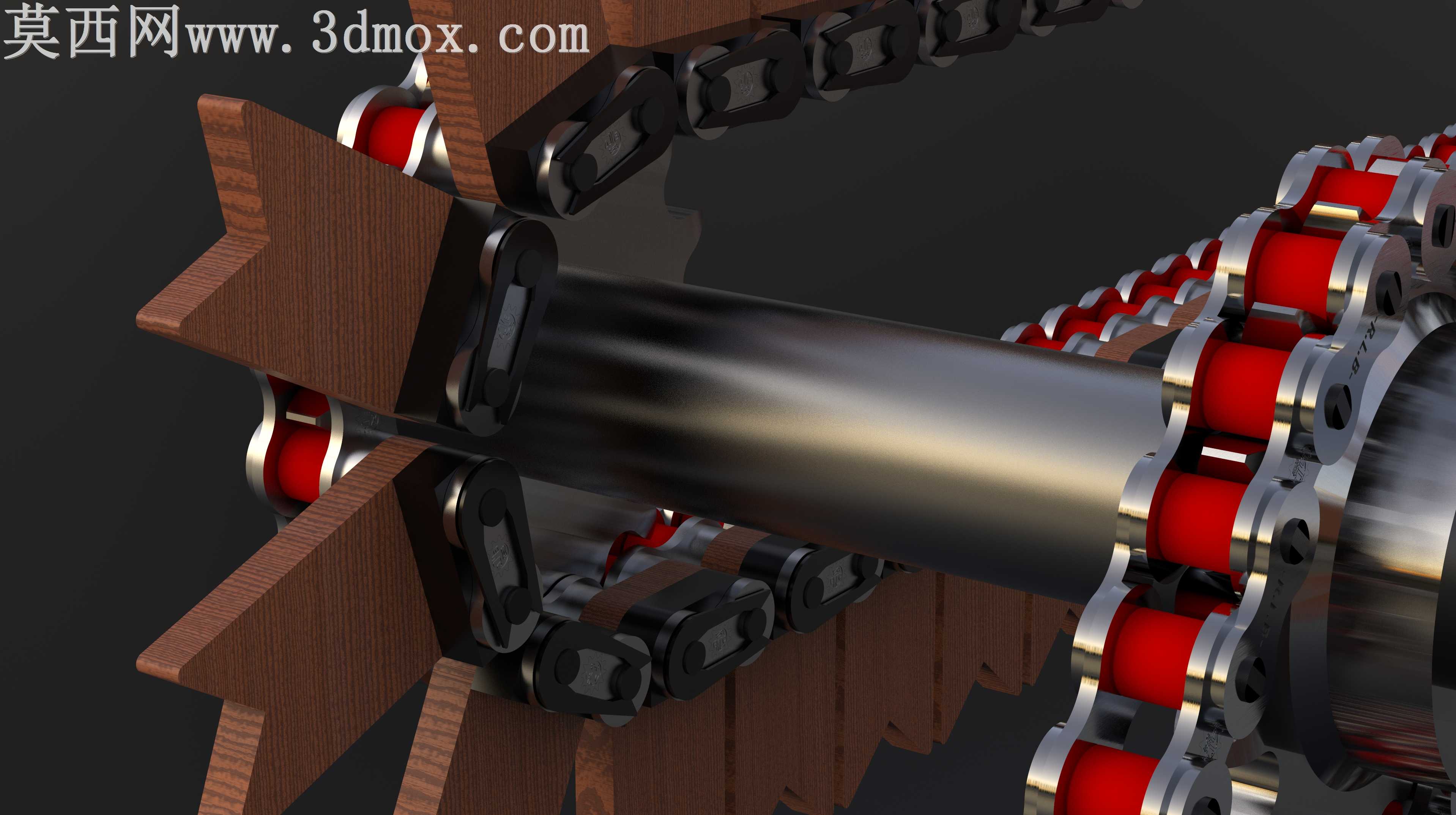

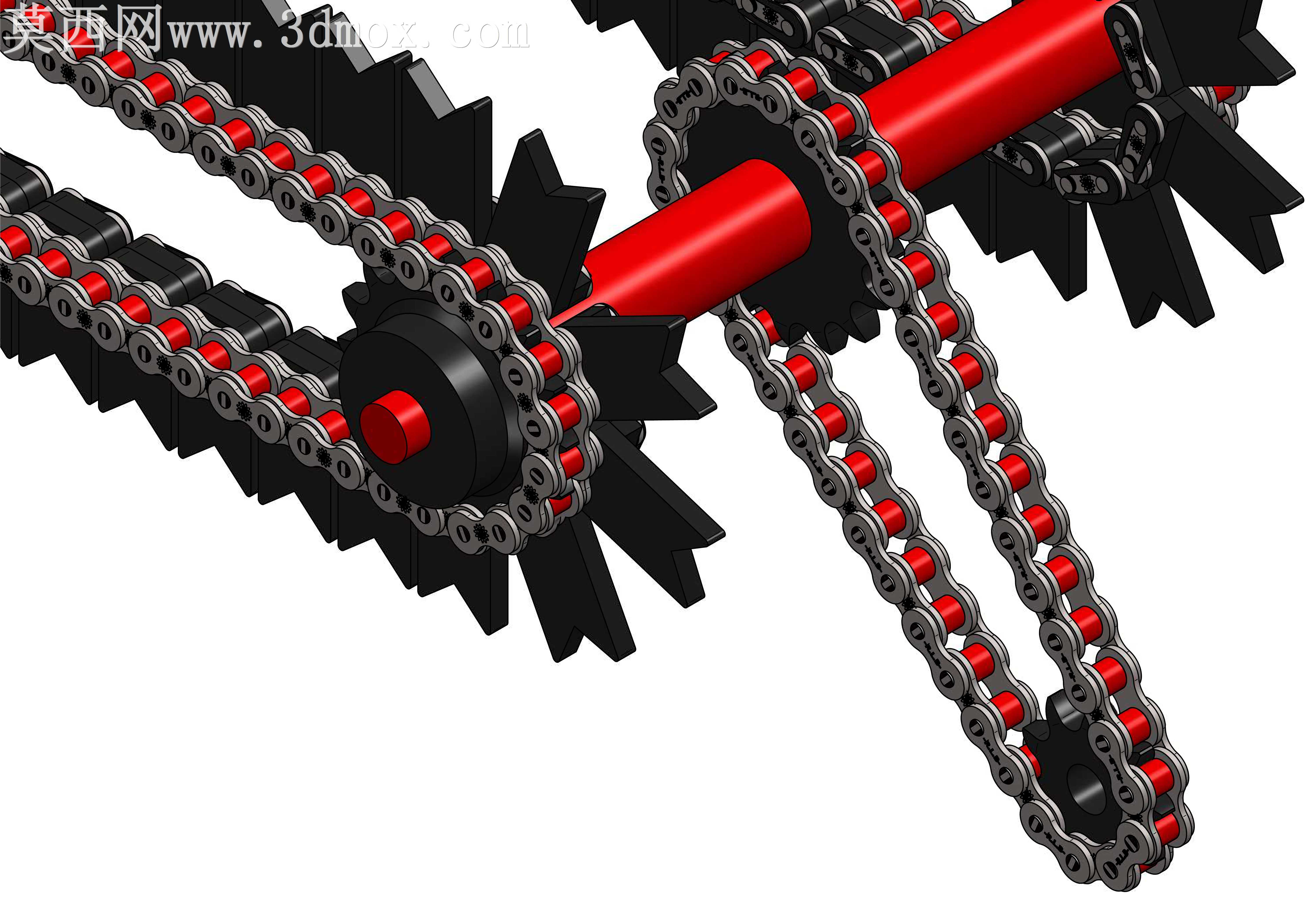

本作品为带专用附件的双排滚子传送链三维建模成果，建模过程中严格遵循机械传动设计规范，对传送链的每一处结构细节做了精准还原。建模阶段先完成核心传动部件的参数化绘制：首先依据滚子链的标准节距、滚子直径、内链节内宽等核心参数，搭建单节内链节、外链节的基础实体，通过阵列配合完成闭合链条的轨迹拟合，确保链条与链轮的啮合齿形完全匹配，避免传动过程中出现卡滞、跳齿的问题。针对传送链搭载的专用附件，建模时逐一还原了附件的安装定位结构，每一组附件都通过销轴与外链节牢固连接，附件的齿形拨料结构做了等距排布，保证输送过程中对物料的承托、推送间距均匀一致。渲染环节采用工业级写实材质方案：链条的滚子、销轴、链板部分赋予抛光金属材质，添加细微的使用磨损纹理提升真实感，链轮部分采用调质钢材质表现，表面做哑光金属处理，附件的拨料齿部分做了边缘倒角的细节处理，避免尖锐结构的渲染失真，同时通过红色高亮标识标注出链条的传动铰接点位，清晰展示结构的运动副位置。结构设计上采用双排链并行布局，相比单排链条拥有更高的承载能力，两端的主动、从动链轮做了同轴定位设计，保证两侧链条的传动同步性，张紧段的链条预留了合理的挠度空间，符合长距离链传动的张紧设计要求。整体建模过程中对所有配合面做了干涉检查，确保链轮转动时链节能够顺畅啮入啮出，附件在随链条循环运动过程中不会与机架、链轮产生结构干涉，完整还原了这类带附件传送链可实现物料定向输送、定点拨料的功能特点，能够直接用于输送设备的结构方案验证、传动系统选型参考以及相关教学演示场景。
