十六腔弯管接头压铸成型模具结构

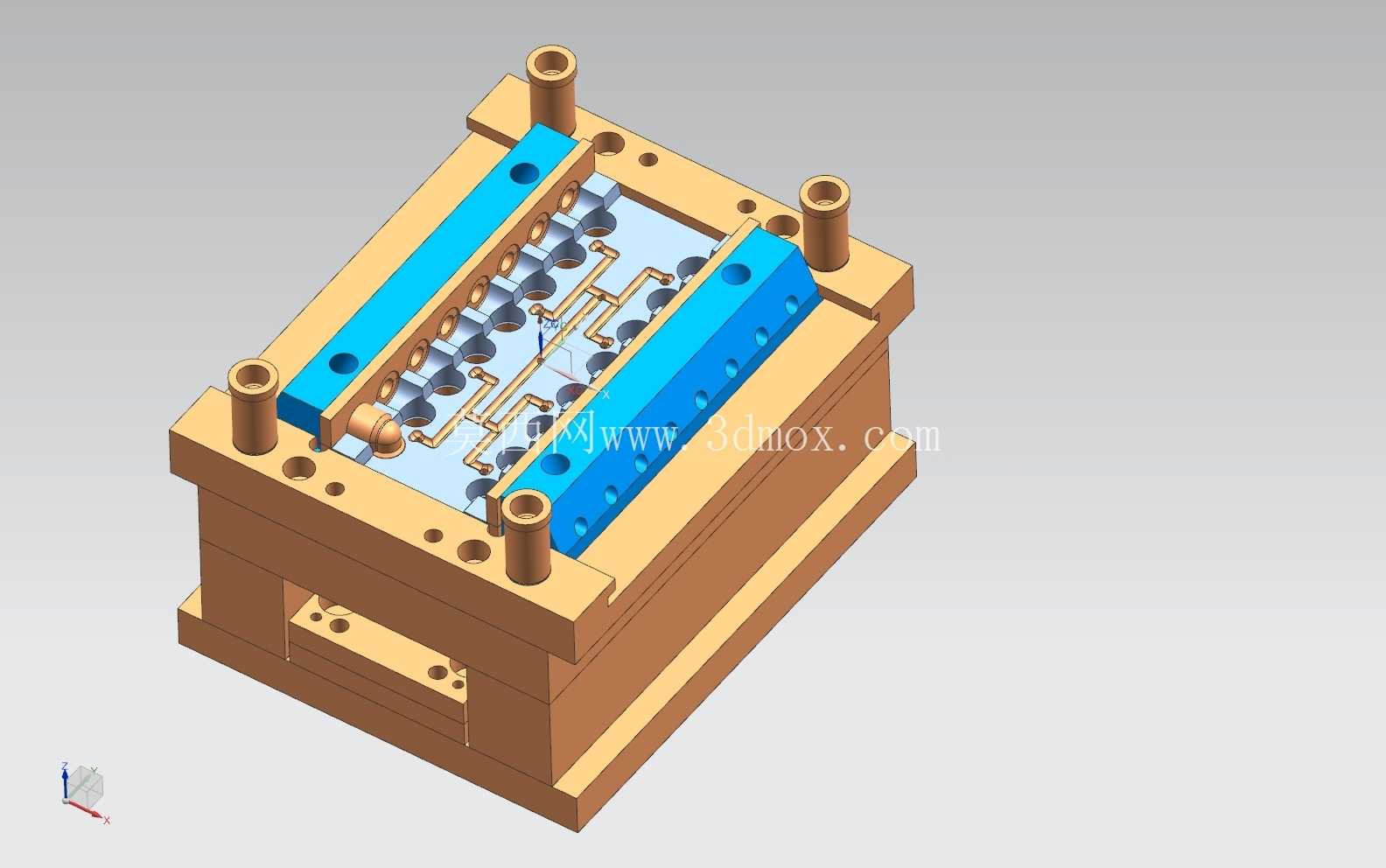

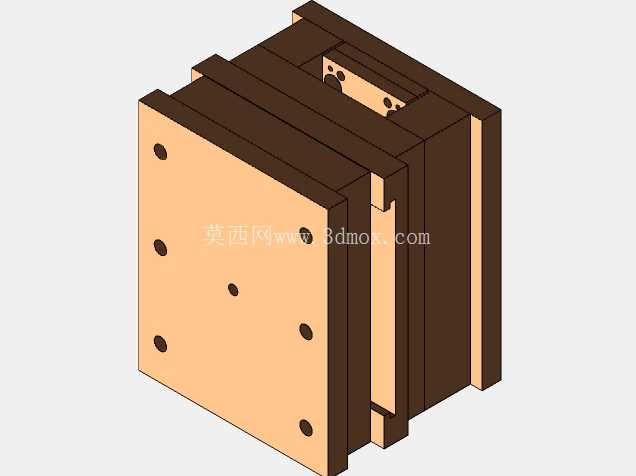

　　这套多腔压铸成型工装，主要面向水暖、气动管路系统中90度弯管接头类零件的批量生产场景，这类弯管接头是管路布设中转向连接的核心零件，广泛应用在民用给排水、小型气动控制回路、低压流体输送管线中，单批次生产需求量大，对成型一致性、生产效率有较高要求，因此采用多腔排布的模具结构来匹配量产需求。整套模具采用标准模架结构，上下模的导柱导套设置在模架四角，导柱采用台阶式定位结构，合模时可实现精准导向，避免合模错位导致的型腔啃伤、零件飞边超差问题，导套位置预留了足够的排气间隙，长期开合模作业时不会因导柱与导套间的空气阻滞出现卡滞。模具的型腔部分采用16腔对称排布，沿模具中心的浇注流道两侧均匀分布，每个型腔对应一个弯管接头的成型空间，流道采用分支式梯形截面设计，从中心主浇道向两侧型腔分流时，流道截面逐步收窄，保证金属熔液在充型过程中流速均匀，不会出现个别型腔充型不足、卷气导致的零件气孔缺陷。每个型腔的侧端都设置了独立的排气槽，排气槽深度控制在0.08-0.12mm区间，既可以顺畅排出充型过程中型腔内的空气，又不会导致金属熔液溢出形成飞边，减少后续零件去飞边的加工工作量。

　　模具的成型镶块采用独立拆分式设计，每个弯管的内孔成型芯轴都单独做成镶件，通过定位销固定在动模侧的安装板上，当某一个型腔出现磨损、拉伤时，不需要更换整套模仁，只需要拆卸对应的镶件进行修复或更换，大幅降低模具维护成本，也减少停机维修的时间。模架上下两侧设置了独立的冷却水道安装位，冷却水道沿型腔排布方向平行布置，距离型腔壁的距离保持在15-20mm，保证每个型腔的冷却速率一致，避免因冷却不均导致零件出现收缩变形、尺寸超差的问题，冷却水道的接口设置在模架侧端，和生产设备的冷却管路对接时操作便捷，不需要额外改装管路走向。

　　这套模具的安装边界完全适配常规160吨级卧式压铸机的安装尺寸，模架的长宽尺寸控制在压铸机拉杆间距范围内，上下模的安装孔位和压铸机的模板固定孔位完全匹配，不需要额外制作过渡安装板，吊装到设备上后可以快速完成定位锁紧。模具的顶出结构采用顶针+顶板组合式设计，顶针均匀分布在每个型腔的流道凝料位置和零件的非配合面位置，开模后顶出时受力均匀，不会顶伤零件表面，也不会导致零件变形，顶出行程经过精准核算，刚好可以将零件和流道凝料完全顶出型腔，不会出现顶出行程过大导致顶针碰撞定模的问题。

　　在实际生产作业中，这套模具的合模精度可以控制在0.02mm以内，成型后的弯管接头内孔光滑无毛刺，接头的连接端面平面度满足装配要求，不需要额外进行端面精加工就可以直接进入后续的攻丝、表面处理工序，16腔的排布设计让单次压铸循环的生产效率比单腔模具提升12倍以上，同时对称式的流道设计让金属熔液的充型压力分布均匀，零件的成型良品率可以稳定在较高水平，适合长期连续批量生产作业。模具的定模侧和动模侧都设置了撬模槽，日常维护拆模时可以通过撬模槽平稳分开上下模，不会因为硬撬导致模架变形、型腔面损伤，模架的边角都做了倒角处理，吊装搬运过程中不会划伤操作人员，也不会磕碰设备的模板表面。
