节距2.54mm双排直插排针阳接头

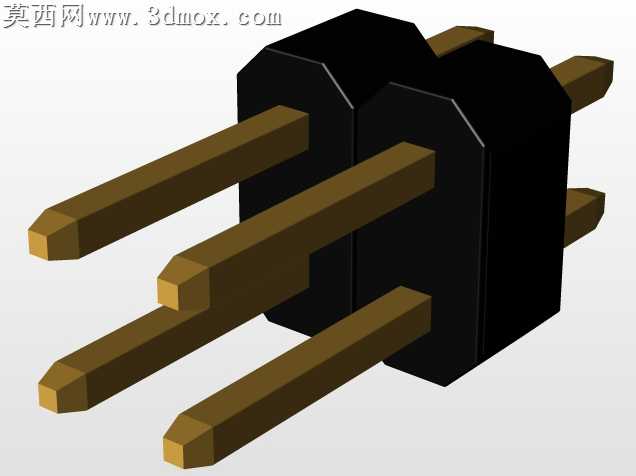

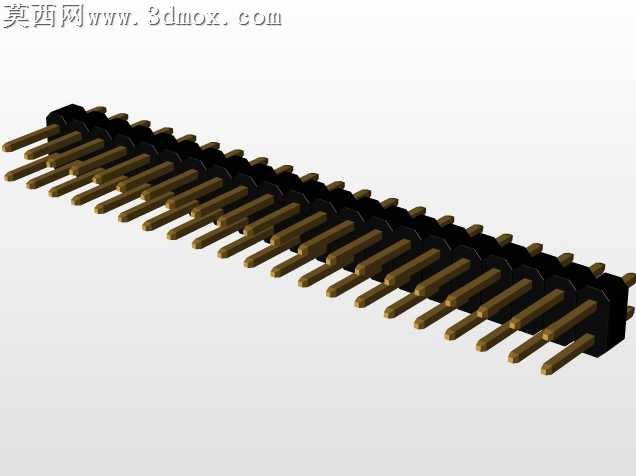

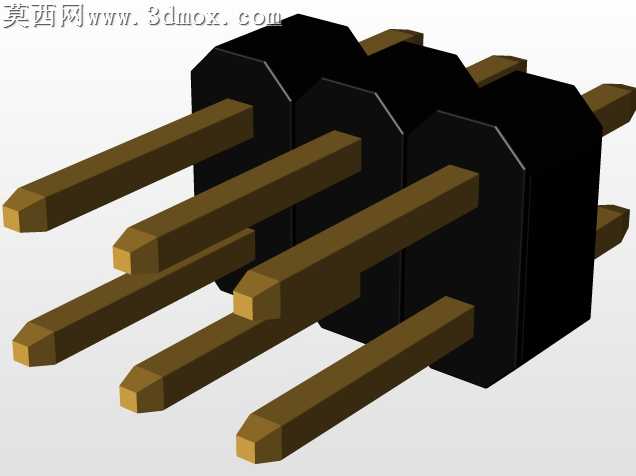

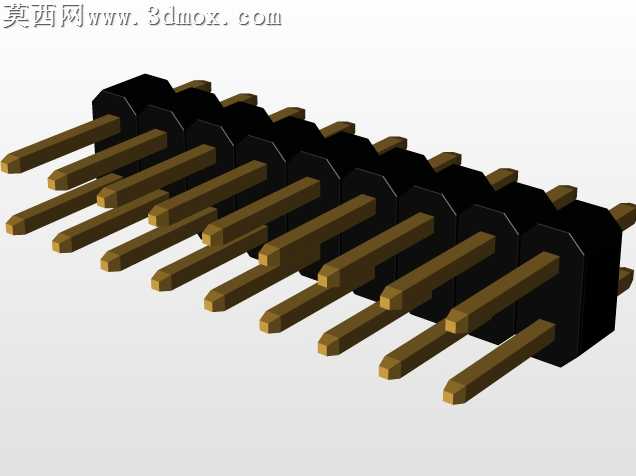

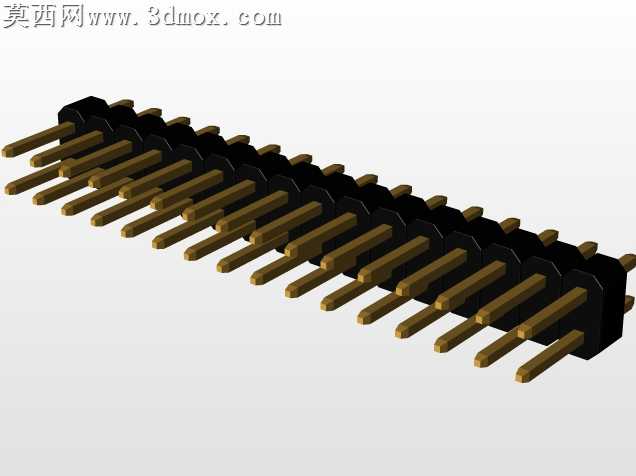

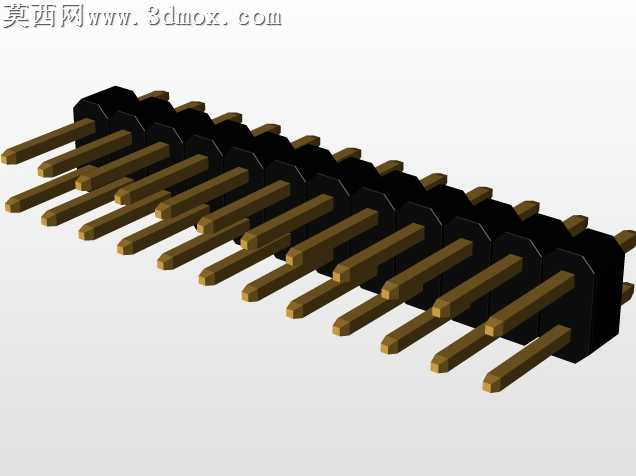

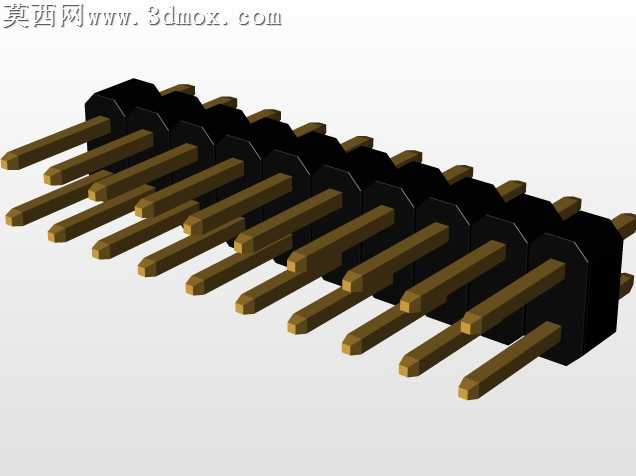

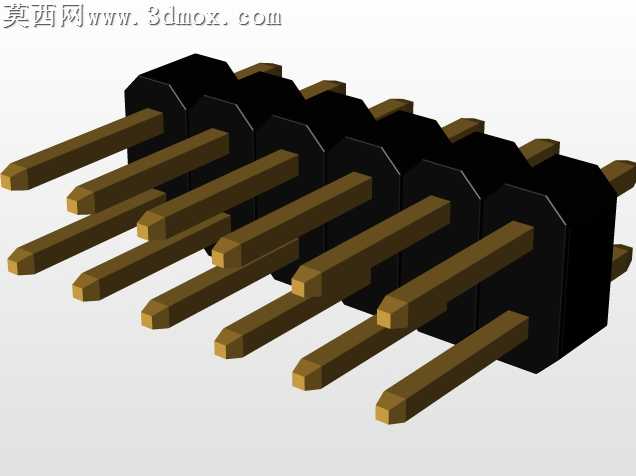

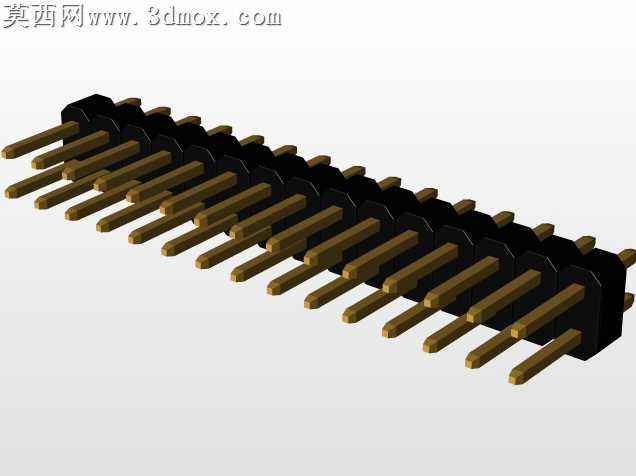

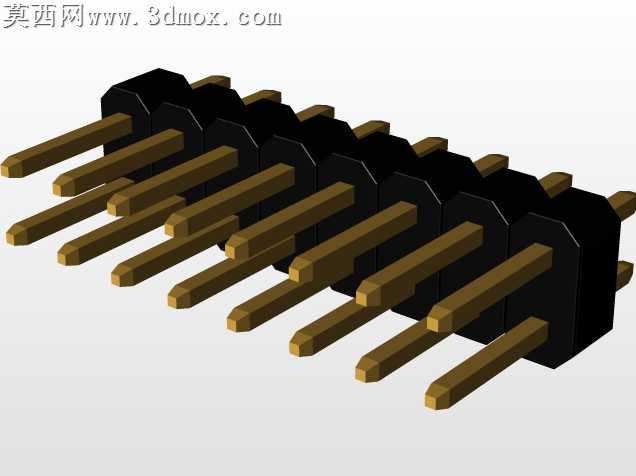

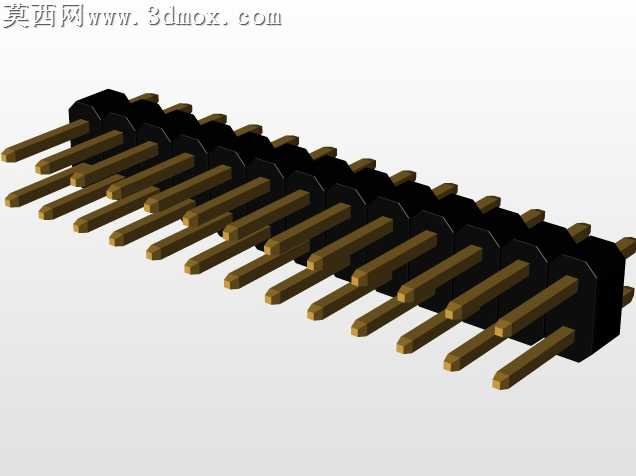

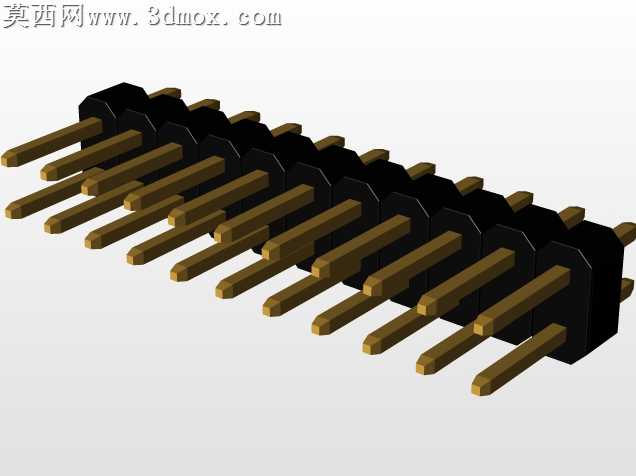

本作品为双排直插式排针阳接头三维模型，建模过程严格遵循电子接插件通用尺寸规范，首先以基准面定位确定整体排布基准，先完成单根插针的特征建模：插针采用长条形棱柱结构，插接端做斜切倒角处理，既保证插接时的导向顺滑度，也能避免插针端部毛刺影响对接精度，插针主体做等截面拉伸，保证与塑胶基座的配合过盈量符合装配要求。随后完成塑胶绝缘基座的建模，基座采用两个独立的方块式绝缘座结构，每个绝缘座对应固定两根插针，基座边角做圆弧过渡处理，既符合注塑成型的工艺要求，也能避免安装时的锐边划伤，基座与插针的配合位置做精准的同轴定位，保证每根插针的伸出长度一致、中心距精准匹配2.54mm的标准节距。建模完成后对模型进行材质赋予，插针部分赋予黄铜金属材质，调整材质的金属度、粗糙度参数，还原铜质插针的半哑光金属质感，端部倒角位置做轻微的高光处理，模拟金属切削后的端面质感；绝缘基座部分赋予黑色阻燃塑胶材质，调整材质的漫反射颜色为纯黑色，粗糙度设置为较高数值，还原塑胶件的哑光磨砂质感，同时添加轻微的材质颗粒感，模拟实际注塑件的表面细微纹理。结构设计上严格控制整体尺寸，总长度控制在11.39mm，适配1排与2排的1-50销通用排布，插针贯穿绝缘基座，两端分别预留焊接端与插接端，焊接端长度适配PCB板的标准焊接厚度，插接端长度适配常规排母的对接深度，基座之间的间距精准匹配双排排针的标准间距，保证与对应排母对接时无错位、卡滞问题。渲染阶段采用柔和的均匀布光，避免金属插针表面出现过强的反光遮挡结构细节，同时添加轻微的环境遮蔽效果，突出基座与插针的装配层次，清晰展示各部分的结构比例与装配关系，整体模型结构严谨，尺寸精准，可直接用于PCB电路设计的装配验证、接插件选型参考以及相关电子产品的结构设计配套使用。
