参数化可配置方形拼接积木结构设计

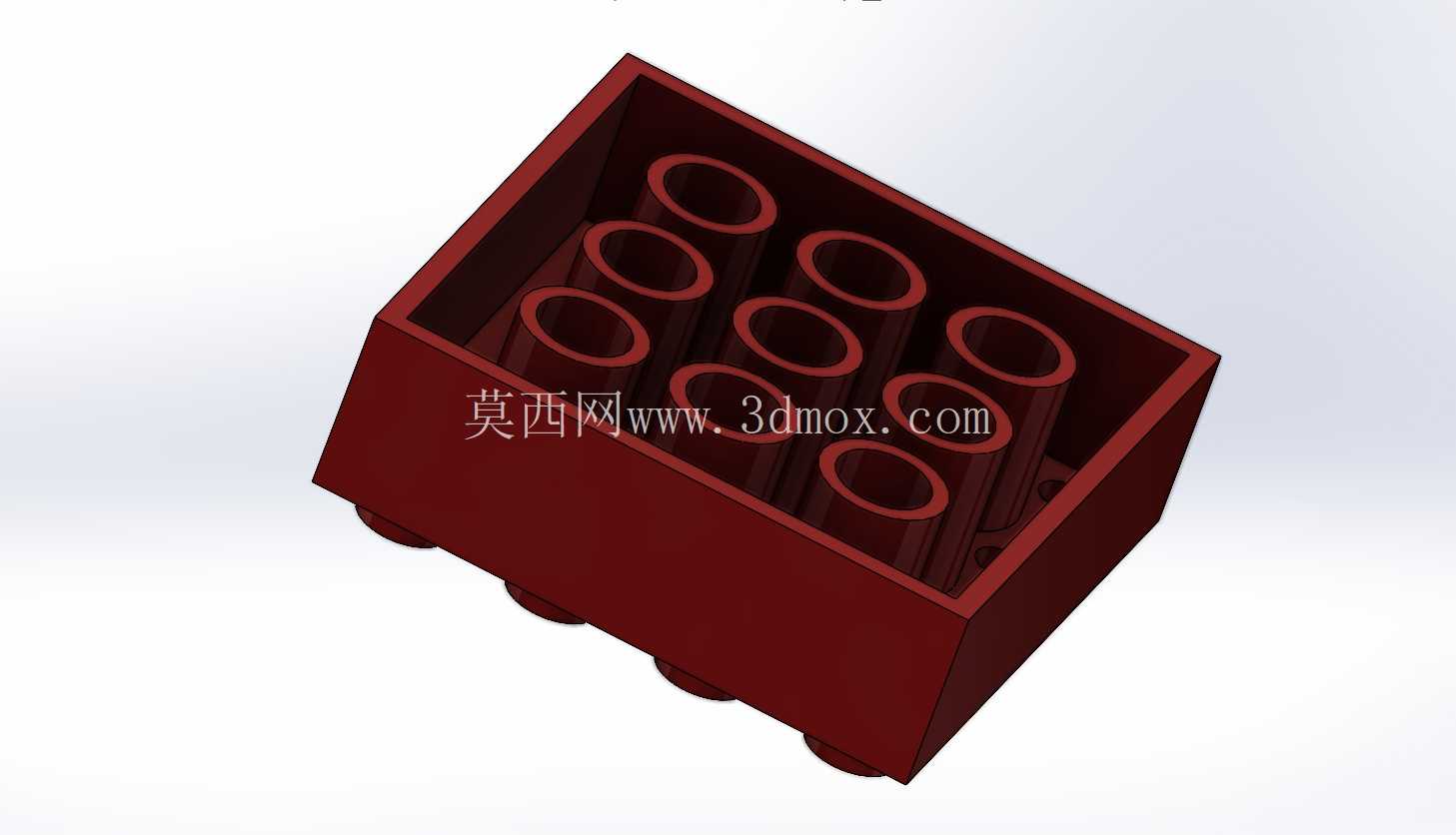

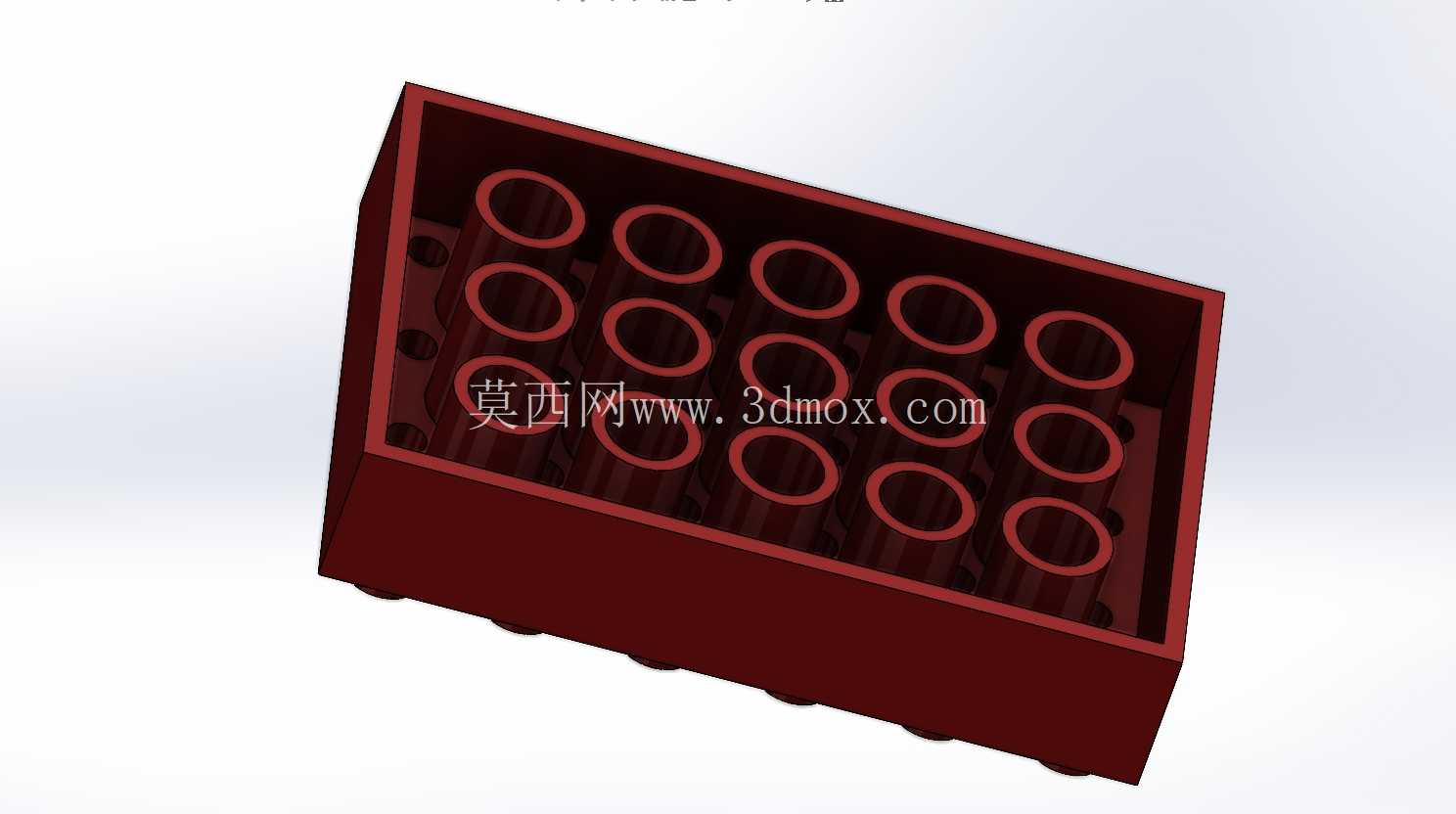

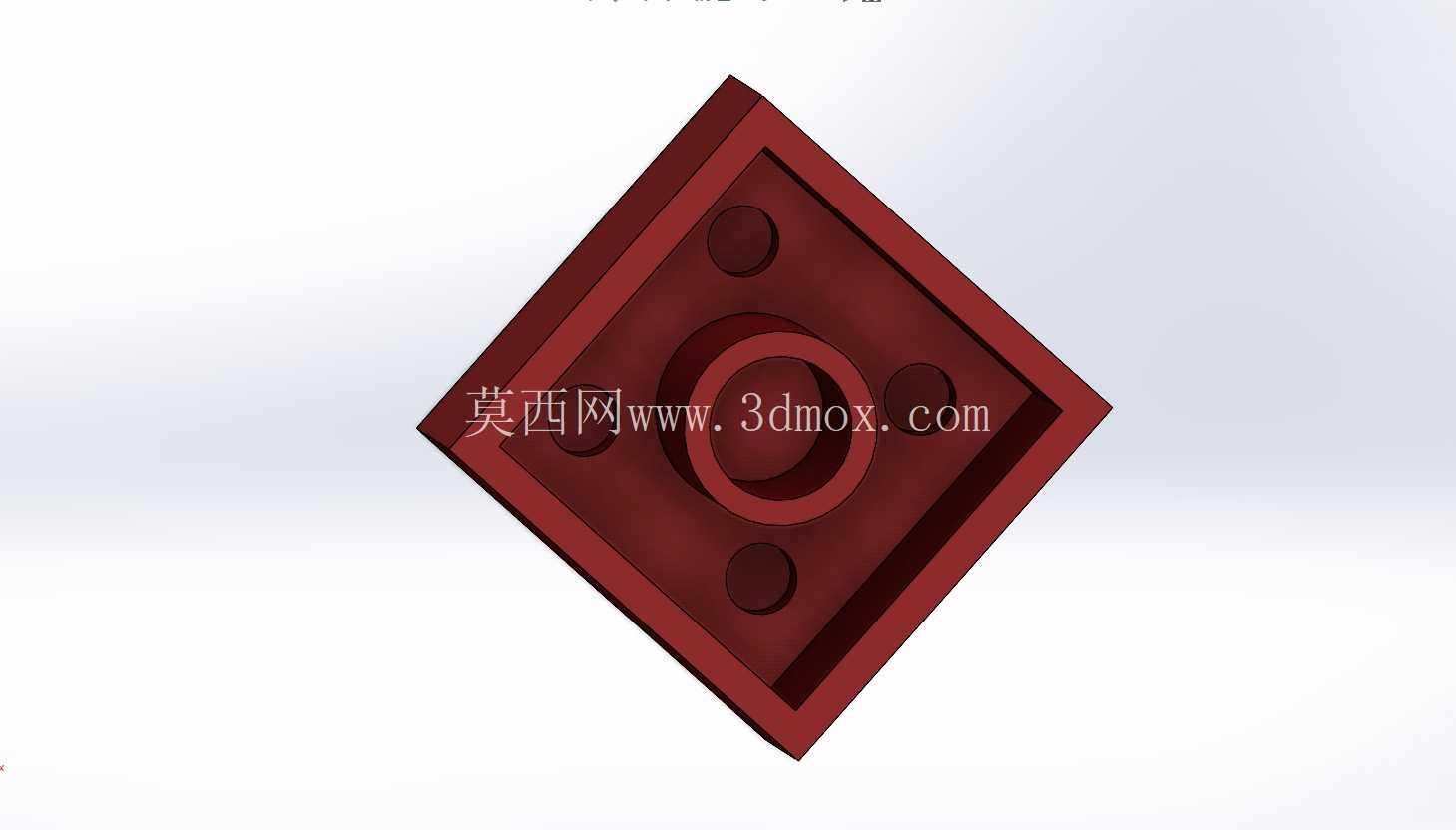

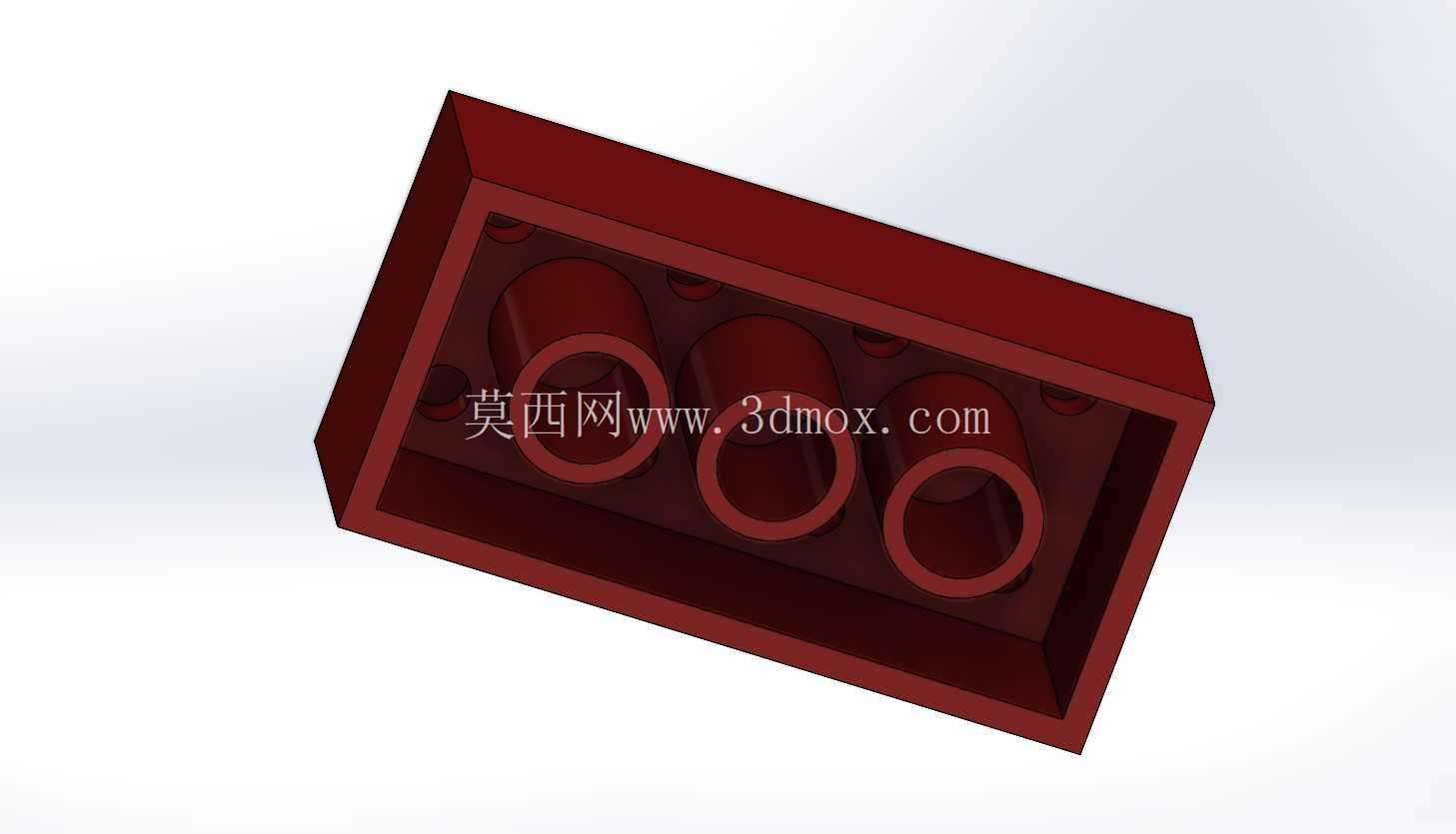

这类方形拼接积木的结构设计，核心服务于模块化拼装场景，不管是民用玩具领域的创意搭建，还是工业场景里的快速工装占位、教学演示结构拼接，都能依靠标准化的互锁结构实现快速组合。从实际使用需求出发，积木块的拼接可靠性是第一设计要点，块体背面的中心凸台与四个角的定位凹孔，是实现多块堆叠互锁的核心结构：中心凸台的外径与下层积木的中心内孔采用间隙配合，单边预留0.1mm的装配余量，既保证手动拼接时的顺畅度，又能避免拼接后出现松垮晃动；四个角的定位柱与对应凹孔的配合公差控制在H7/g6级别，拼接后可限制块体之间的水平方向窜动，即使多层堆叠后承受侧向推力，也不会出现层间错位脱落的问题。

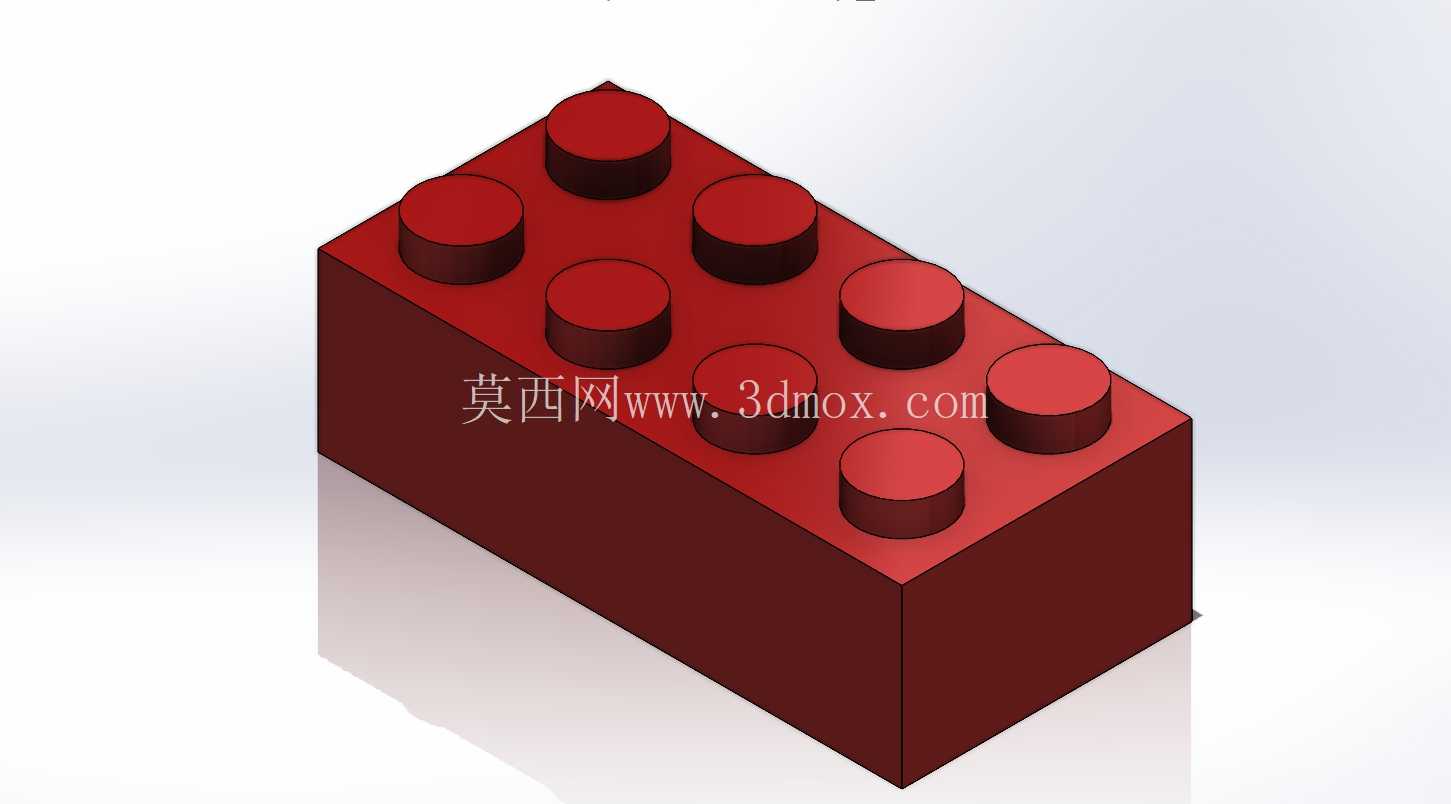

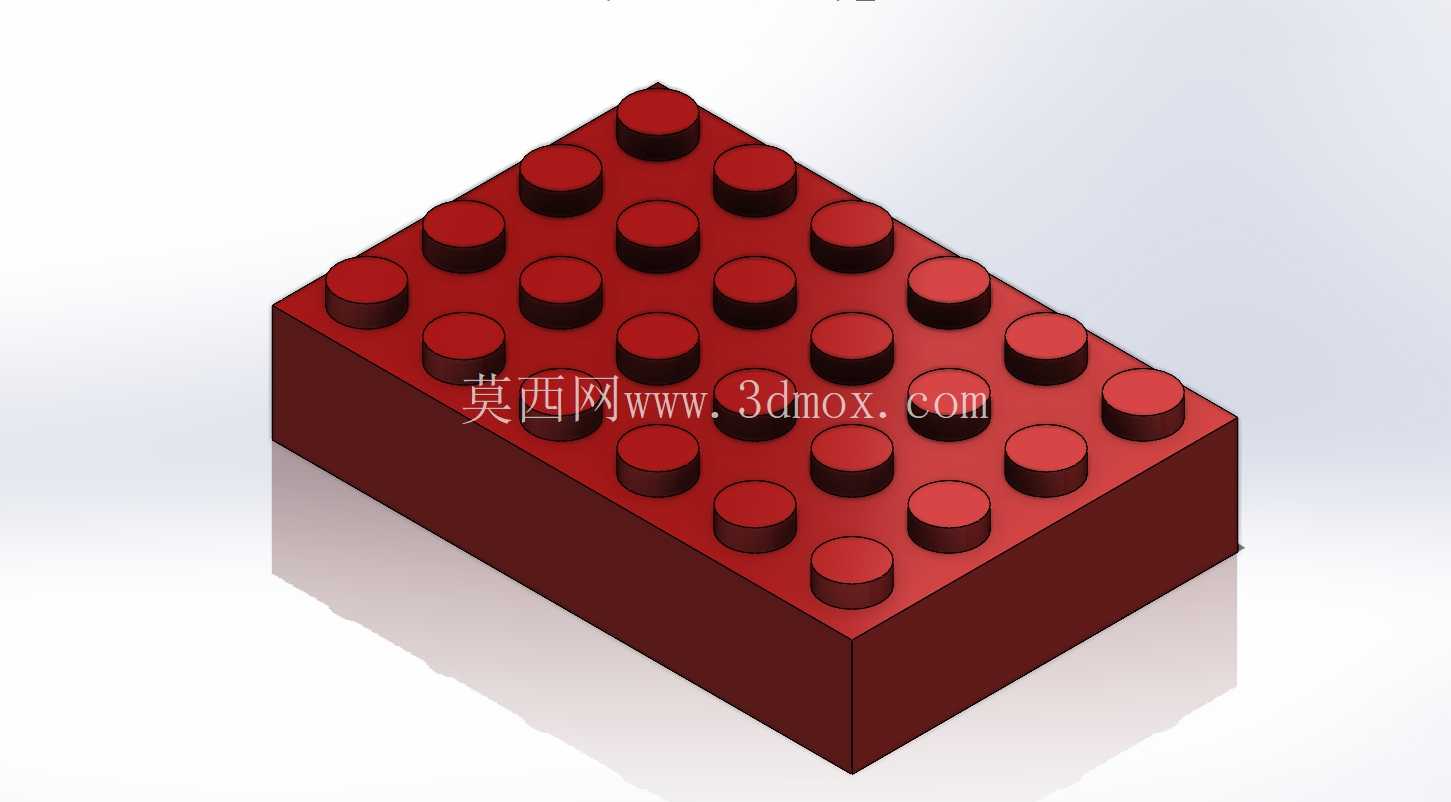

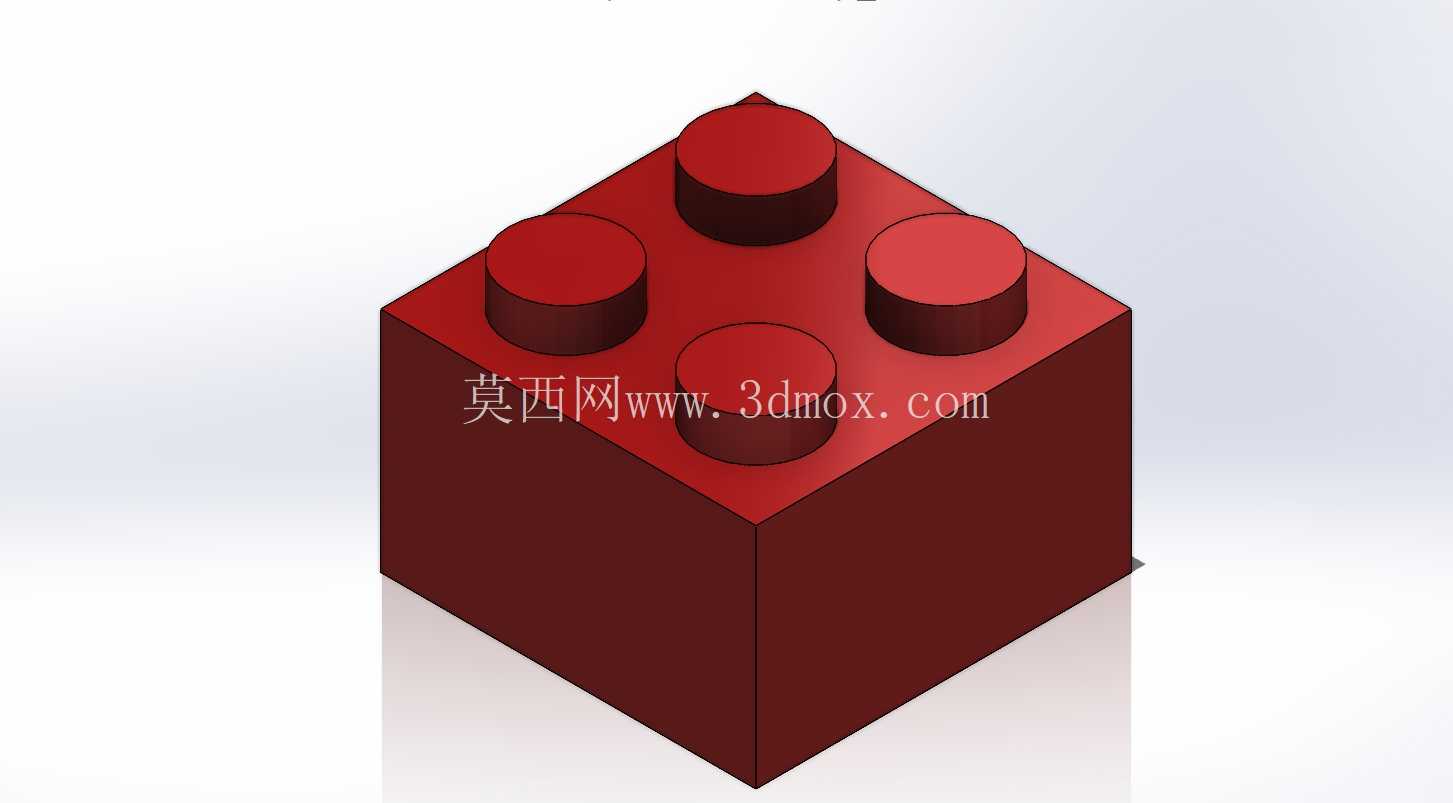

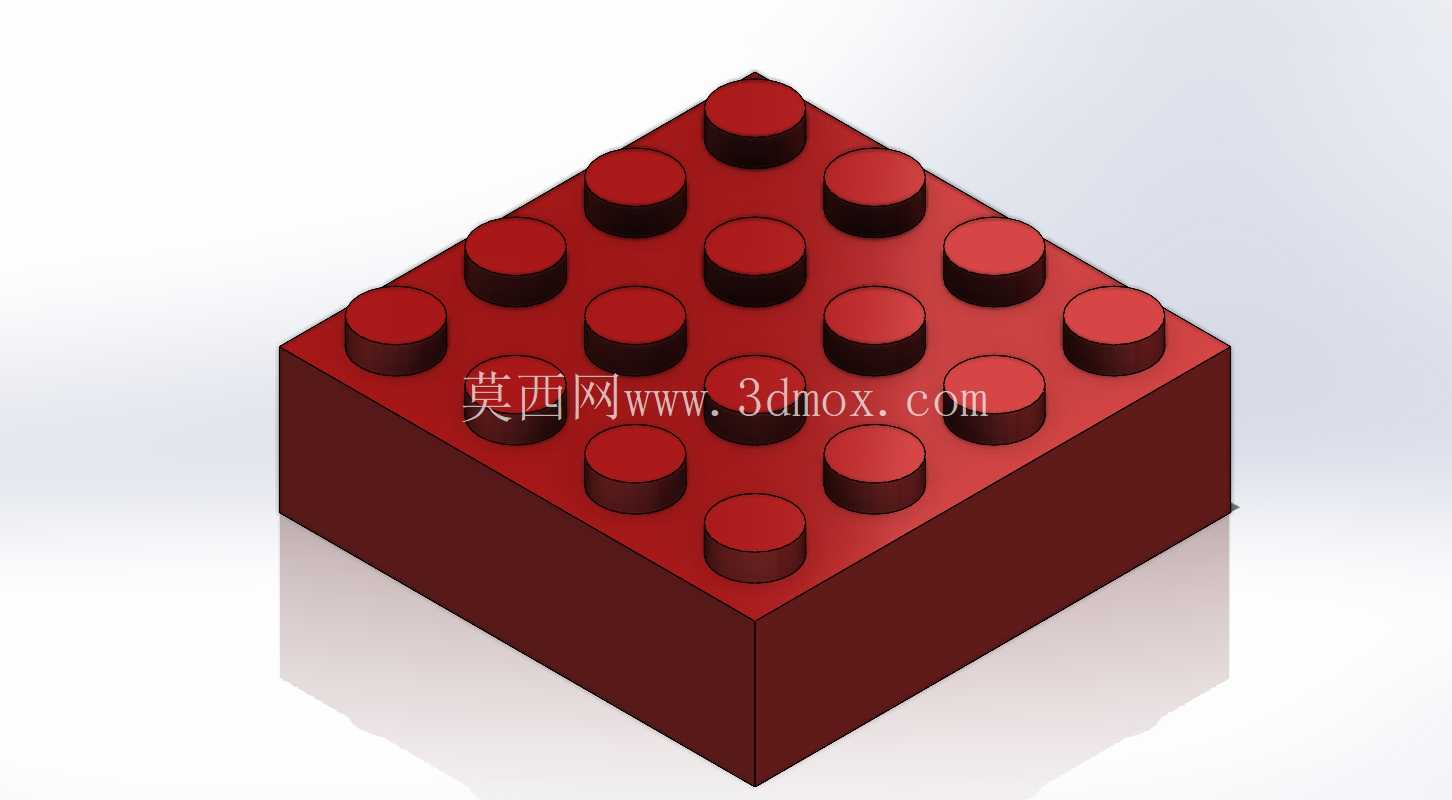

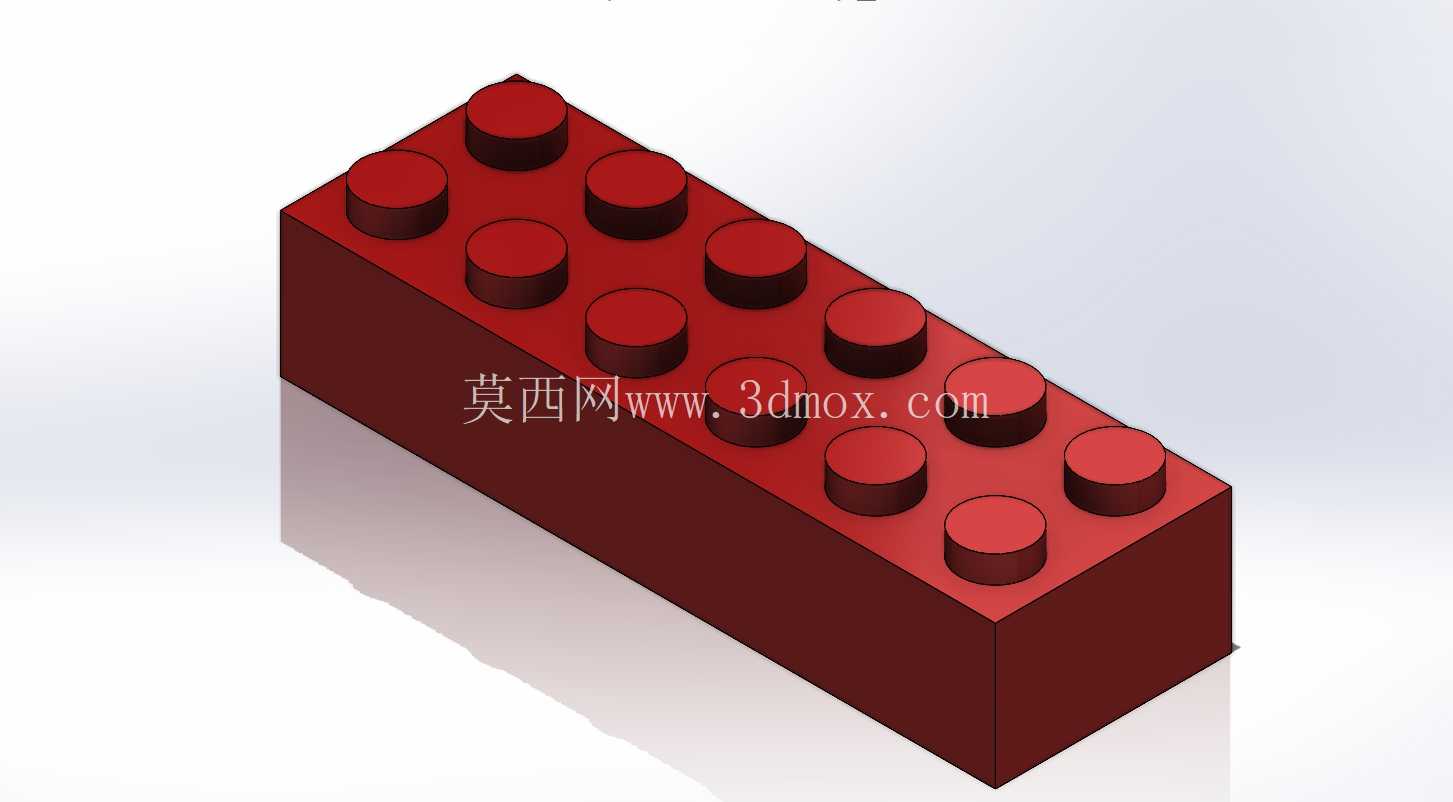

设计阶段采用参数化驱动的思路，没有单独绘制固定尺寸的单块模型，而是将长度方向柱数、宽度方向柱数作为核心驱动参数，通过SolidWorks的方程式功能关联所有结构尺寸：当调整长度方向柱数参数时，块体的外轮廓长度、背面加强筋的分布位置、定位孔的排布数量都会同步更新，宽度方向的参数调整逻辑同理，目前已完成5种基础配置的参数调试，可覆盖从单凸点基础块到多凸点长条形块的常用规格，后续如果需要特殊尺寸的积木块，只需要修改两个方向的柱数参数即可自动生成完整模型，不需要重复绘制草图与特征，大幅提升同系列零件的设计效率。

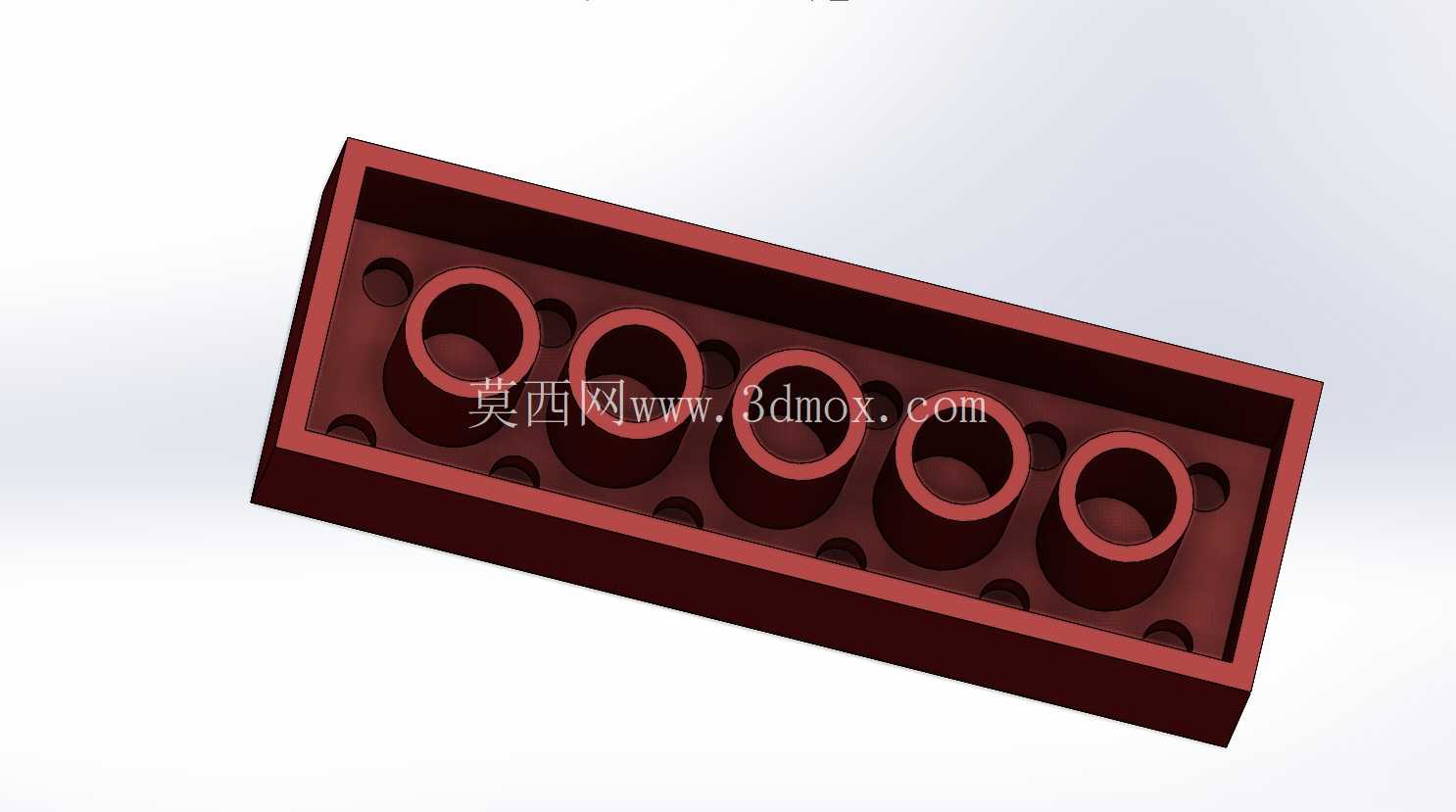

从结构强度角度考虑，块体采用壁厚均匀的壳体设计，主体壁厚设置为1.5mm，背面围绕中心凸台设置十字形加强筋，筋厚与主体壁厚保持一致，避免注塑成型时出现缩痕、翘曲等缺陷；中心凸台的高度设置为块体总厚度的三分之二，既保证足够的插接深度，又不会因为凸台过高导致块体内部出现壁厚不均的问题。四个角的定位孔采用通孔设计，一方面可以减少成型时的材料堆积，另一方面在多块拼接时可以排出孔内的空气，避免因为空气压缩导致拼接不到位的情况。

安装边界方面，单块基础规格的积木外轮廓为正方形，边长公差控制在±0.05mm以内，保证不同批次生产的零件都能实现通用互换；块体的拼接面平面度要求控制在0.03mm以内，避免拼接后出现缝隙过大的问题。如果将这类积木用于工业场景的工装搭建，还可以在块体的侧面预留M3螺纹孔的安装位，方便固定传感器、小型气缸等轻量化元器件，依靠积木的快速拼接特性，可在短时间内搭建出不同结构的测试工装，相比传统的铝型材工装，不需要切割、打孔等加工工序，调整结构时只需要拆解重新拼接即可，大幅缩短工装的制作与调整周期。

在结构细节处理上，所有插接结构的端部都做了C0.2的倒角引导，拼接时可以自动导正位置，即使手动拼接时存在轻微的位置偏差，也能顺着倒角滑入配合位置，降低拼接对位的难度。块体的外边缘做了R0.3的圆角处理，避免尖锐边角划伤使用者，同时也能减少成型时的应力集中，提升零件的抗冲击性能，即使从1米高度跌落至硬质地面，也不会出现边角崩裂的问题。针对不同的使用场景，还可以通过调整参数生成不同高度的积木块，比如薄型块可用于平面铺设场景，加厚块可用于需要更高结构强度的承重部位，所有不同规格的块体都保持统一的插接配合尺寸，实现全系列零件的通用互换。
