双层转弯网带式物料汇集输送设备

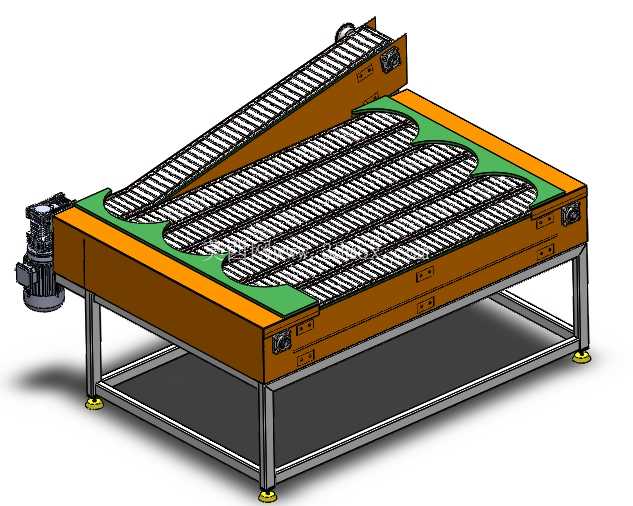

　　这款双层转弯结构的网带输送设备，主要面向生产车间内多工位物料汇集、转向输送的场景设计，常见于五金加工、食品包装、电子元器件组装等生产线的工序衔接环节，可将两条平行工位输出的工件，通过上下两层网带的转向输送，汇集到同一下料点位，减少生产线的横向占地空间，优化车间内的设备布局逻辑。设备主体框架采用标准矩形钢管焊接成型，底部配置可调式支撑脚杯，可根据车间地面的平整度调整整体水平度，单脚杯的调节行程预留30mm，安装时无需额外做地基预埋，直接放置在硬化地面即可完成固定，框架整体做喷塑防锈处理，适配多数车间的常规生产环境。

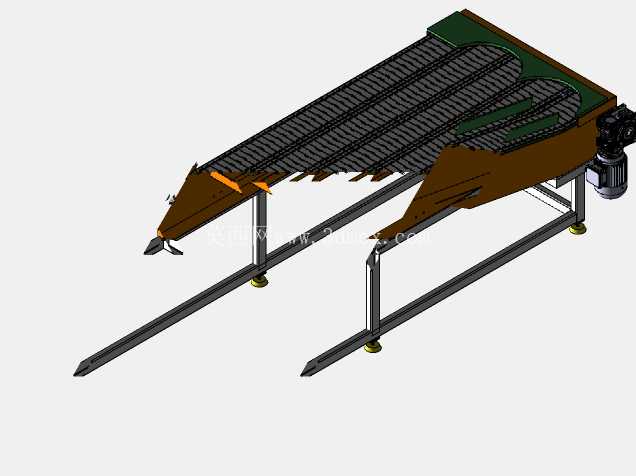

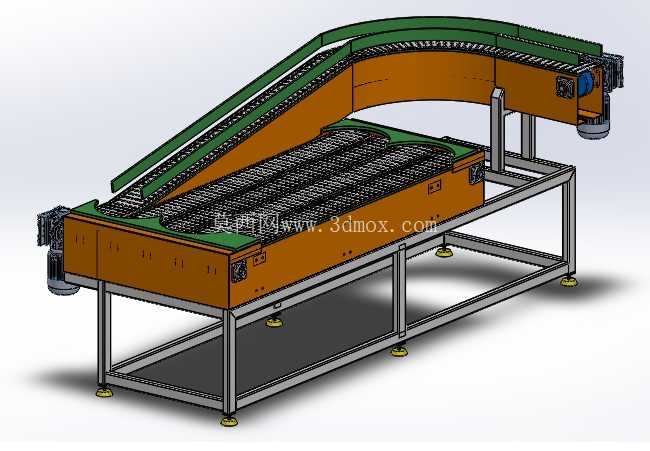

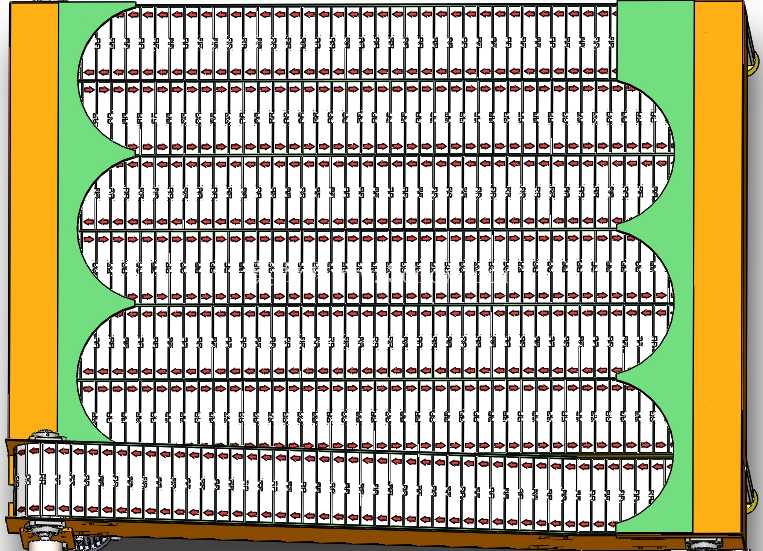

　　上下两层输送面均采用模块化网带结构，网带节距选用12.7mm的通用规格，单块网带模块可单独拆卸更换，日常维护时无需拆解整条输送线，降低运维的时间成本；上层输送段设计为90度转弯结构，转弯半径根据输送物料的最大尺寸做适配，避免物料在转弯过程中出现卡滞、滑落的问题，转弯段两侧加装高度100mm的绿色导向护边，护边采用高分子耐磨材质，既可以引导物料沿输送路径行进，也能避免金属材质护边刮伤工件表面。

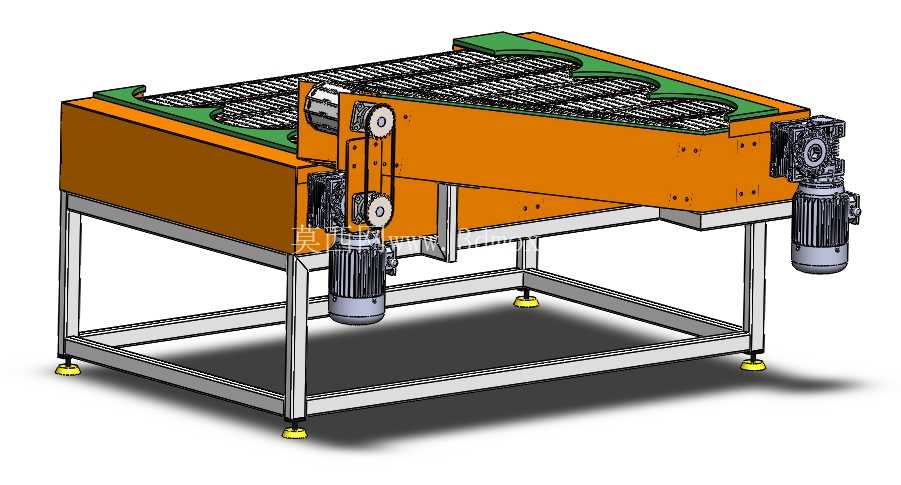

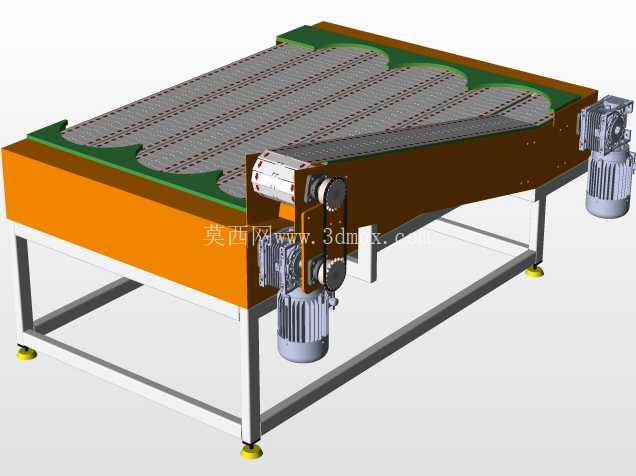

　　驱动单元布置在设备两端的端部位置，采用减速电机直驱主动辊的结构，省去中间传动链条的冗余设计，传动效率更高，运行时的噪音控制在65分贝以内，适配车间内长时间连续运行的工况；两层输送面可独立控制运行速度，速度调节范围在0-18m/min，可根据前后工序的生产节拍匹配对应的输送速度，避免出现物料堆积或者工位待料的情况。设备的安装边界尺寸控制在长2800mm、宽1600mm、总高度1400mm范围内，上层输送面的离地高度为1200mm，下层输送面离地高度为750mm，可匹配多数生产设备的出料口高度，对接时无需额外做高度转接结构；设备的电控接口预留在侧面下部位置，布线时可直接对接车间内的现有电控系统，也可根据需求加装独立的控制电箱，实现启停、调速、急停的本地操作。

　　在设计过程中，针对网带转弯处的受力情况做了专项优化，转弯段的托辊采用密排布置，托辊间距控制在80mm以内，避免网带在负载运行时出现下塌变形的问题，同时在转弯段的外侧加装导向压条，限制网带的横向窜动，延长网带的使用寿命；设备的所有转动部位均配置密封式轴承，可阻挡生产过程中产生的粉尘、碎屑进入轴承内部，减少日常润滑维护的频次。这类双层转弯输送结构，相比传统的单层转弯输送机，可在相同的占地空间内实现双倍的输送能力，尤其适合车间内横向空间受限、需要将两条生产线物料合并输送的场景，在实际选型时，可根据输送物料的单重调整网带的丝径、框架的管材壁厚，以及驱动电机的功率，适配从轻质的包装物料到单重10kg以内的五金工件的输送需求。
