重型回转式台虎钳夹持工装结构设计

这款台虎钳是机加工、装配、维修工位最常用的夹持类工装，日常在钳工台、小型加工设备旁的工位上随处可见，不管是零件锉削、钻孔攻丝、小型部件拆装，还是工件打磨去毛刺、样件修配，都需要依靠它提供稳定的夹持力，避免加工过程中工件移位影响精度，甚至引发安全隐患。

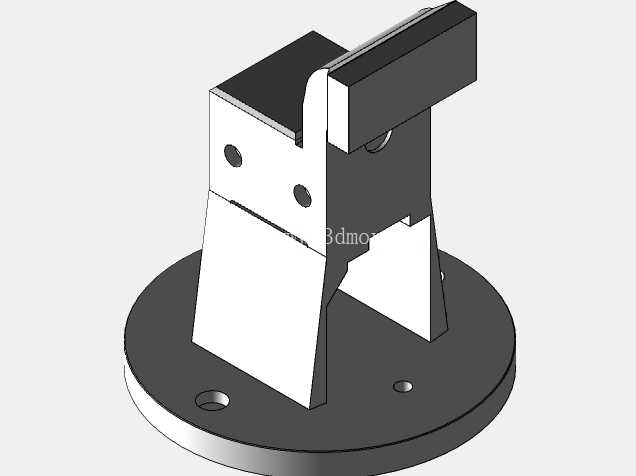

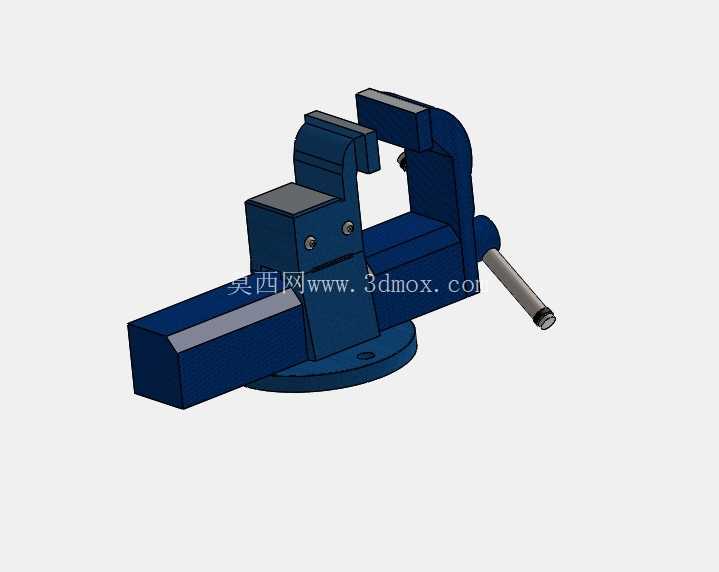

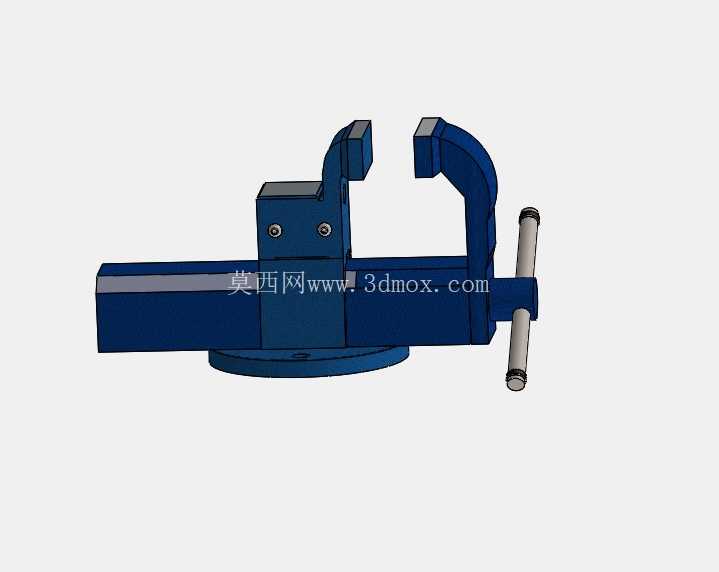

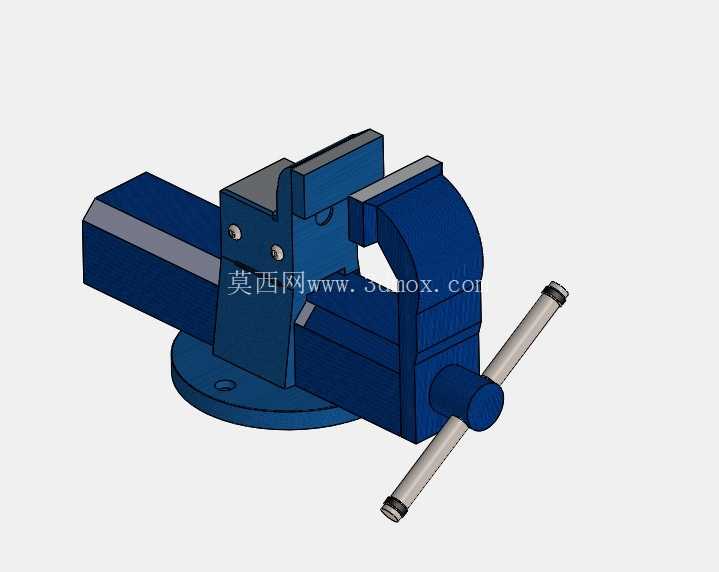

从结构设计来看，整体采用铸铁主体搭配钢制丝杠的经典布局，固定钳身与回转底座通过中心转轴连接，底座上预留的三个螺栓安装孔，可以直接将整个虎钳固定在木质或钢制钳工工作台面上，安装时需要保证钳口工作面距离工作台边缘预留足够操作空间，避免长工件夹持时与台边发生干涉。回转底座带有锁紧结构，松开锁紧手柄后可以带动上部钳身360度水平旋转，调整到合适的加工角度后再锁紧，能够适配不同方向的操作需求，不用反复拆装工件调整位置，能有效减少工位辅助操作时间。

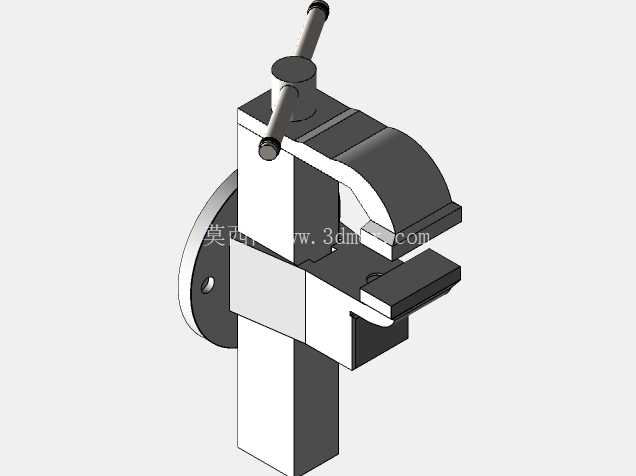

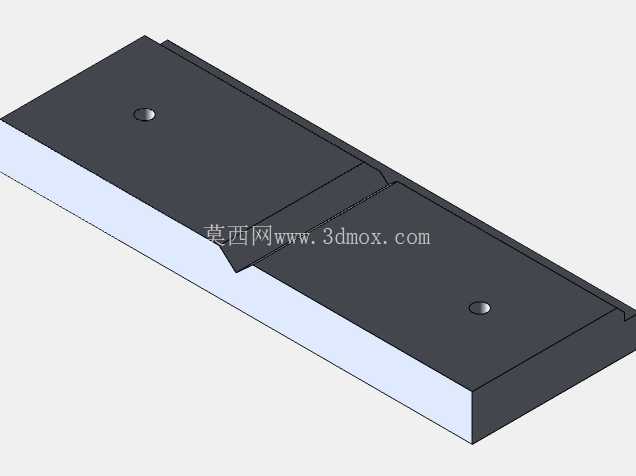

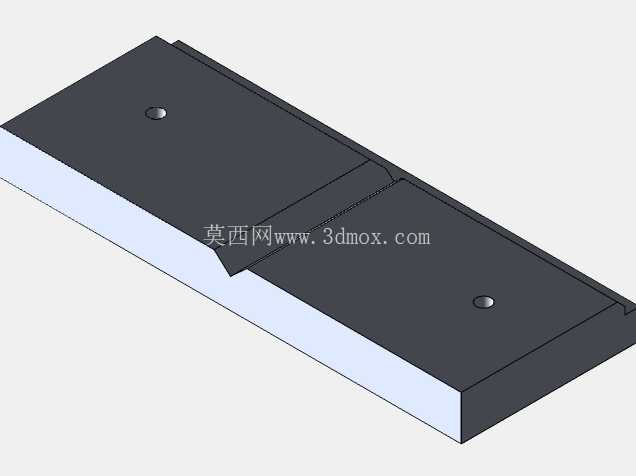

活动钳身通过导轨结构与固定钳身配合，传动部分采用梯形丝杠传动，这种螺纹结构自锁性能好，夹持工件后不会因为加工振动出现松脱，丝杠末端的摇手柄采用穿销式设计，转动时力臂足够长，操作人员不需要施加太大的力就能获得足够的夹持力，摇手柄两端的挡圈可以避免操作时手柄从丝杠孔中滑脱。钳口部分采用可拆卸的齿面钳口板，通过内六角螺钉固定在钳身上，齿面经过淬火处理硬度较高，夹持工件时能增加摩擦力，防止工件受力打滑，当钳口齿磨损后可以单独更换钳口板，不需要更换整个钳身，降低后期维护成本。

设计过程中需要重点考虑导轨配合间隙，间隙过大会导致活动钳身晃动，夹持工件时出现上翘或偏移，直接影响加工精度；间隙过小则会导致丝杠转动阻力大，操作费力，甚至在铁屑进入导轨后出现卡滞。固定钳身的砧台部分做了平面强化处理，日常可以用来进行小型零件的校直、轻击錾切等操作，不用额外准备小铁砧，充分利用了钳身的结构空间。

从安装边界来看，这类虎钳的底座直径需要匹配工作台的安装面尺寸，钳口最大开口量要覆盖日常加工的常见工件尺寸，钳口高度要保证夹持不同厚度工件时都有足够的接触面积，避免工件夹偏。整体重心落在底座中心位置，即使夹持较重的工件，也不会出现倾翻的情况。在实际使用场景中，除了传统的钳工工位，这类虎钳也常被配套安装在小型钻床、砂轮机旁边，用来固定待加工的小型零件，也会出现在设备维修车间，用来拆解维修小型阀组、机械零部件，是通用性极强的工位辅助工装。

建模过程中需要重点还原各部件的配合关系，比如丝杠与活动钳身的螺母配合、导轨面的贴合精度、回转底座的锁紧结构、钳口板的安装定位等，这些配合细节直接决定了模型在做装配仿真、运动模拟时的准确性，也能为后续的工程图输出、非标改装设计提供准确的尺寸参考。比如很多工厂会根据自身加工需求，在原有虎钳基础上加装V型块用来夹持轴类零件，或者加装软钳口用来夹持已加工表面避免夹伤，这些改装都需要基于原虎钳的准确安装尺寸来设计附件，所以建模时各安装孔位、配合面的尺寸公差需要符合实际工装的设计规范。
