带升降接驳功能的皮带输送设备结构

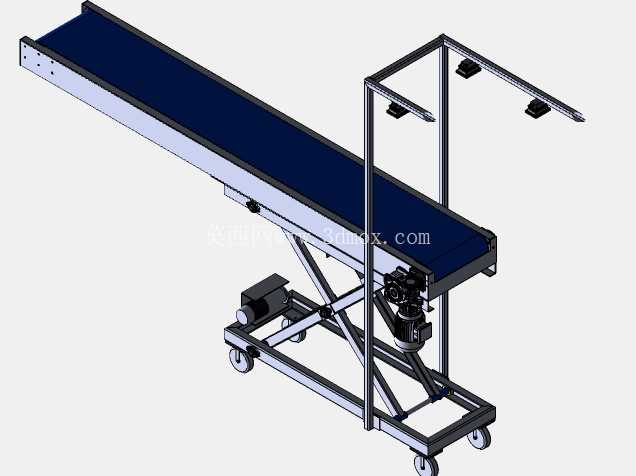

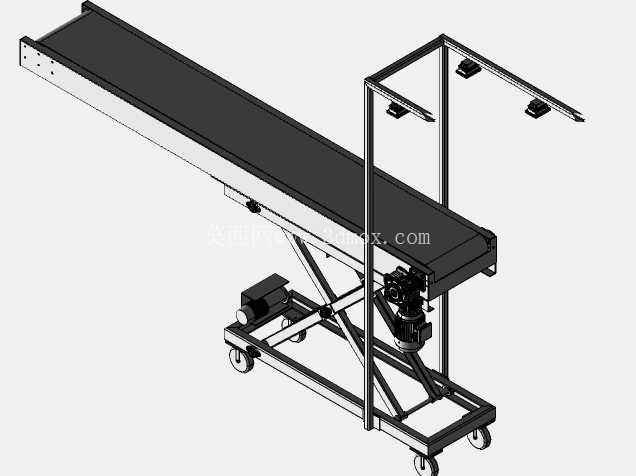

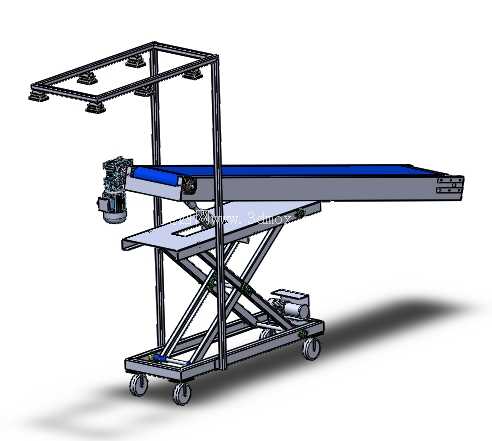

　　这款带剪叉升降结构的皮带输送设备，主要面向车间内不同高度工位的物料转接场景设计，常见于机加工工序间工件转运、装配线物料补料、仓储出库段高度适配等工况，解决固定高度皮带机无法匹配多工位高差、需要频繁调整输送高度的实际生产痛点。设备整体分为下部移动剪叉升降台、上部皮带输送主体、顶部定位挂架三个核心功能段，底部采用带刹车的万向脚轮布局，可在车间平整地面灵活推移，切换作业工位后踩下刹车即可固定位置，适配小批量多工位的柔性生产需求，无需对地面做预埋或固定安装，降低产线调整的改造成本。

　　剪叉升降段采用交叉臂剪式支撑结构，配套驱动单元布置在剪叉侧部，通过丝杠或电动推杆驱动剪叉开合，实现上部皮带机的高度调节，升降行程可覆盖常规0.4米到1.2米的工位高差范围，调节过程中皮带机始终保持水平姿态，避免物料在升降过程中出现滑移掉落。上部皮带输送段采用平皮带作为承载面，驱动电机布置在输送段的进料端侧方，通过减速机构带动主动辊转动，皮带张紧结构集成在从动辊端，可通过调节螺栓调整皮带张紧度，避免长期运行出现皮带打滑、跑偏问题，输送段侧边设置有低矮挡边，可防止小型工件从侧边滑落。

　　顶部的框架式挂架通过四根立式型材与下部升降台底座连接，不随皮带段升降动作，挂架上预留的多个安装座可用于安装检测传感器、扫码枪、工位引导标识或者小型作业工装，适配不同工序的作业需求，挂架的安装孔位采用长圆孔设计，可根据实际安装需求调整附件的安装位置，提升设备的适配性。从安装边界来看，设备处于最低位时整体高度不超过1.8米，最高位时整体高度不超过2.6米，输送段的有效输送宽度为0.4米，有效输送长度为1.2米，底部移动底座的占地尺寸为长1.4米、宽0.6米，在车间内布置时仅需预留1.6米长、0.8米宽的作业空间即可，不会占用过多通道面积。

　　设计过程中重点考虑了结构的稳定性，剪叉臂采用矩形钢管焊接成型，铰接点采用带自润滑衬套的销轴连接，减少长期升降动作的磨损量，底座上额外设置的配重块可避免升降到最高位时设备出现前倾失稳，输送段的机架采用标准铝型材拼装，既减轻整体设备重量，又方便后期对输送段长度进行拓展改造。在实际使用中，该设备可对接不同高度的加工设备出料口，比如将冲床出料的工件输送到更高位置的料箱内，或者将低处料架的物料提升输送到装配工作台面，相比固定高度的输送机，无需额外搭建支架或者垫高设备，单台设备即可覆盖多个高差工位的转接需求，移动脚轮的配置也让设备可以在不同产线之间灵活调度，适合多品种小批量的离散制造车间使用。设备的驱动控制可根据需求配置脚踏开关或者高度记忆模块，操作人员可快速将输送面调整到预设高度，减少反复调节的辅助时间，皮带的运行速度也可通过调速器调整，匹配不同工序的生产节拍，避免物料输送过快出现磕碰，或者过慢影响生产效率。结构设计上所有的传动部位都设置有安全护罩，比如皮带驱动端的带轮、剪叉臂的铰接位置都做了防护处理，避免操作人员误触造成安全隐患，电线走线全部沿着型材内部或者侧边的走线槽布置，不会出现线缆外露被拉扯的问题，提升设备在车间复杂环境下的使用可靠性。
