空气压缩机曲柄连杆组合结构设计

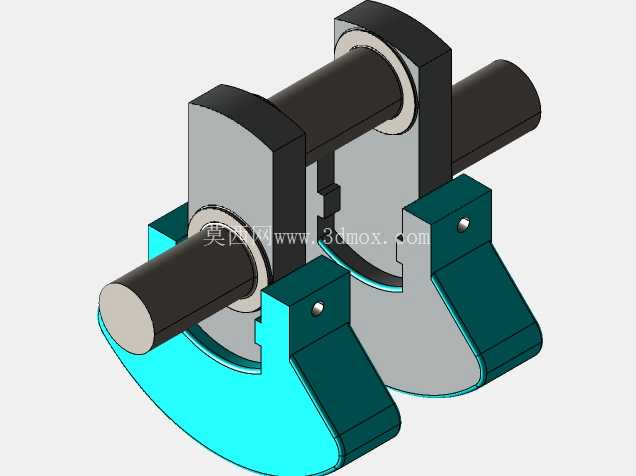

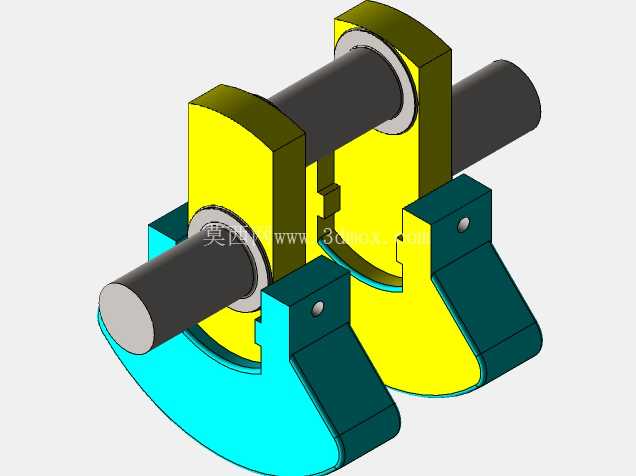

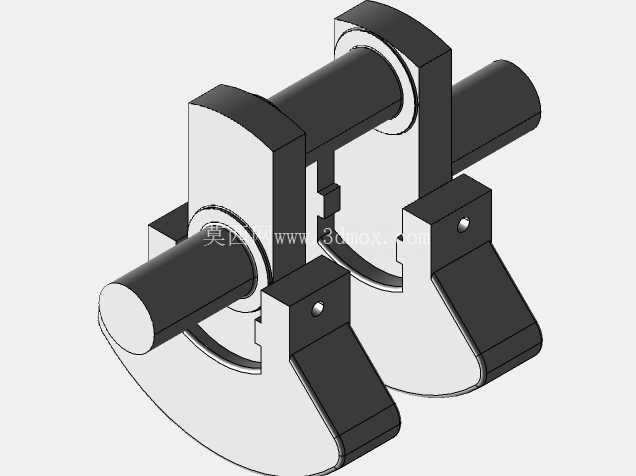

　　这套结构是小型往复式空气压缩机的核心运动转换组件，主要承担将曲轴的旋转运动转化为活塞往复直线运动的功能，常见于便携小型空压机、汽修充气设备、小型气动工具配套气源单元中，是决定空压机运行稳定性、输出压力稳定性的核心结构件。从结构布局来看，组件采用双支撑曲柄销布局，两个青蓝色的连杆座通过销轴与曲柄块铰接，曲柄块通过中心轴与动力输入轴连接，当动力输入轴带动曲柄做圆周回转时，两个连杆会交替做往复摆动，带动末端连接的活塞完成吸气、压缩、排气的完整工作循环。设计上采用了分体式铰接结构，销轴与曲柄块、连杆座的配合面预留了合理的公差间隙，既保证运动过程中不会出现卡滞，也能控制运动副的磨损速率，延长部件的整体使用寿命。

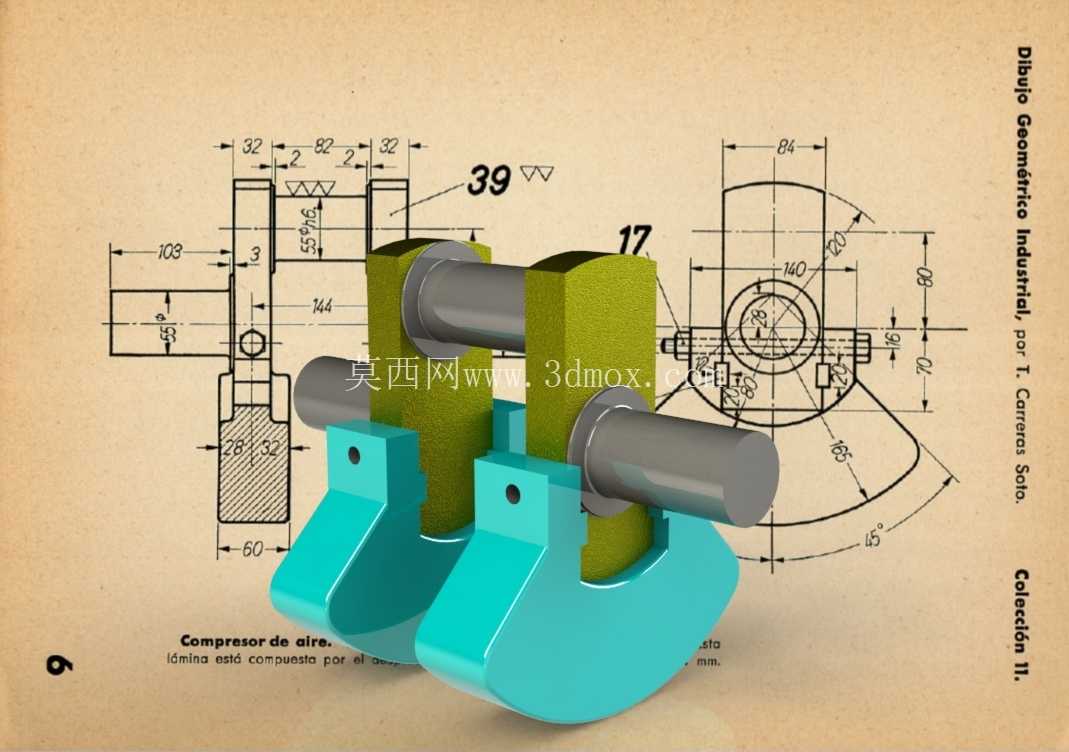

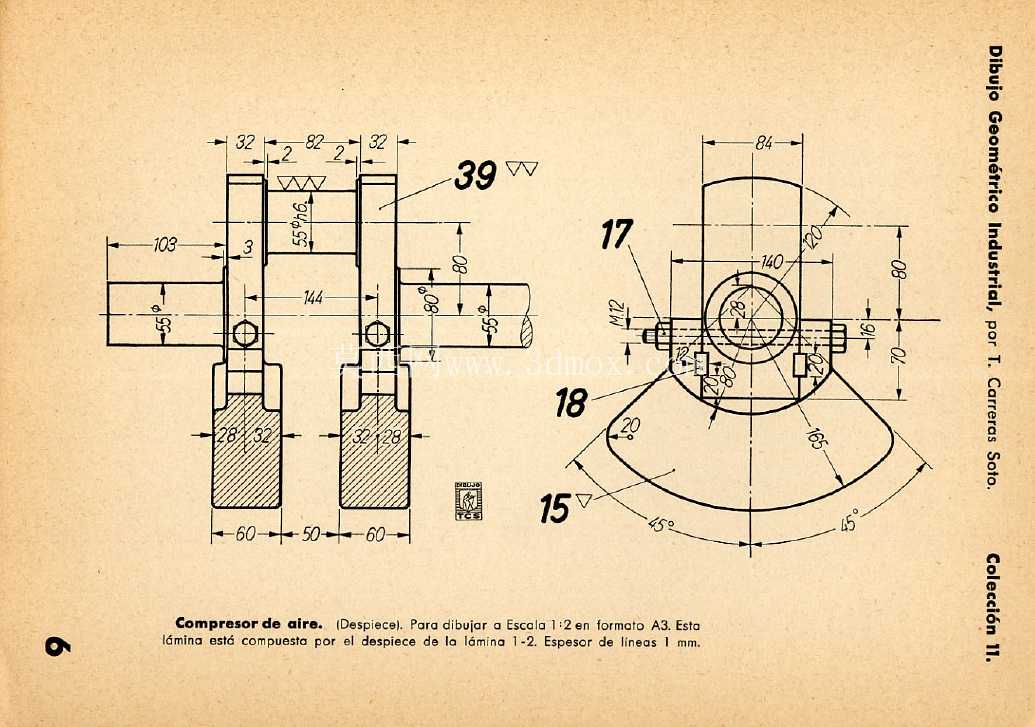

　　从安装边界来看，整套组件的横向安装总宽度控制在60mm范围内，曲柄回转的最大外轮廓直径为84mm，中心轴的直径尺寸匹配常规小型电机的输出轴径，不需要额外加装转接轴套就能直接与通用小型驱动电机装配，适配市面多数0.75kW到1.5kW功率段的小型驱动单元。结构的受力设计上，连杆座采用了下宽上窄的变截面结构，下端与活塞连接的部位做了加厚处理，能够承受活塞压缩空气时产生的反向冲击力，铰接孔的位置做了局部凸台强化，避免长期交变载荷下出现孔位变形、开裂的问题。

　　曲柄块采用对称式布局，两个销轴的中心距经过精准计算，能够保证活塞的行程符合设计要求，输出的压缩空气压力稳定在额定工作区间，不会出现行程不足导致的压力上不去，或者行程过大导致的活塞撞缸问题。在实际应用场景中，这类结构多用于对空间尺寸要求较高的便携型空压机，比如家装施工用的小型气泵、车载充气泵、小型气动钉枪配套气源，相比传统的单缸曲柄结构，这种对称双连杆布局的运行平衡性更好，工作时的振动幅度更小，不需要额外加装厚重的减震底座就能稳定运行，能够有效降低设备整体的重量和体积。

　　设计过程中需要重点关注几个配合面的公差控制：首先是中心轴与曲柄块的配合，需要采用过盈配合或者键连接，避免高速回转时出现轴与曲柄块打滑的问题；其次是铰接销轴与连杆座孔的配合，需要采用间隙配合，同时预留润滑脂的存储空间，保证长期运行时运动副的润滑充足，降低磨损速率；另外连杆下端与活塞的连接面需要保证平面度，避免装配后活塞出现偏磨，导致气缸漏气、压力下降的问题。从外形结构来看，所有外露的棱角都做了倒圆角处理，既避免装配过程中划伤操作人员，也能减少应力集中，提升部件的抗疲劳强度。曲柄块的侧面做了减重槽设计，在保证结构强度的前提下降低了运动部件的整体重量，减少回转时的惯性力，降低驱动电机的启动负载，同时也能减少运行时的振动和噪音。这套结构的安装定位基准选在中心轴的轴线位置，装配时只需要保证中心轴与气缸轴线的垂直度符合要求，就能保证整套运动机构的运行精度，不需要复杂的调整工序，适合批量生产装配，能够有效降低生产环节的装配成本。在实际运维过程中，这类结构的易损点主要是铰接部位的销轴和衬套，设计时将销轴设计为可更换结构，当出现磨损间隙过大时，只需要更换销轴和衬套就能恢复设备精度，不需要更换整套组件，能够降低设备的后期维护成本。
