带链板排屑装置的立式加工中心结构

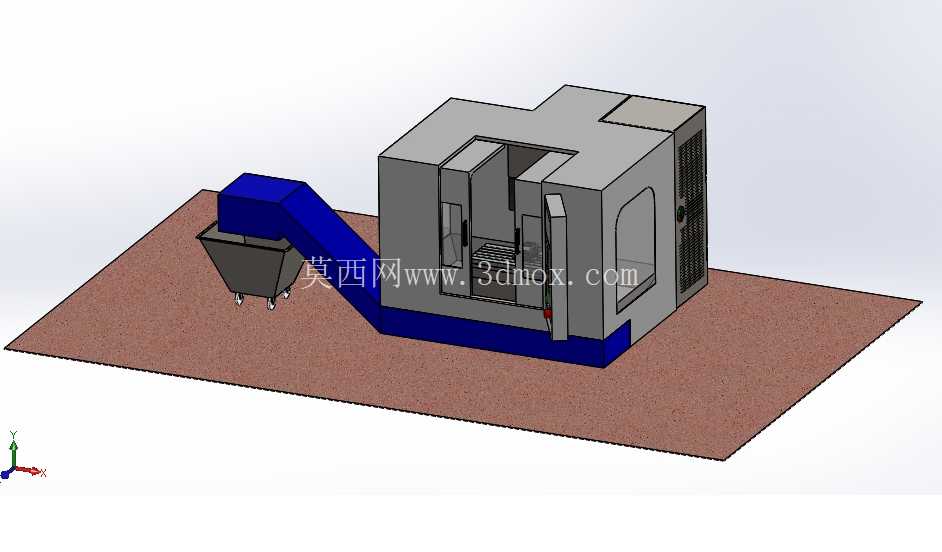

　　这套三维结构还原的是立式加工中心配套链板排屑系统的完整布局，在中小批量铸件加工车间里，这类布局是解决连续切削排屑难题的典型方案。很多机加工车间在布置立式加工单元时，往往只关注主机的行程、主轴参数，忽略排屑系统的安装匹配，最后出现切屑堆积在工作台下方、刮擦防护钣金、甚至卡滞排屑链板的问题，这套结构刚好把主机与排屑装置的衔接边界做了完整呈现。从实际使用场景来看，这类配套结构主要面向铸铁、铸钢件的铣削、钻削加工，铸造车间完成毛坯成型后，工件转运到机加工序，立式加工中心在对铸件进行粗加工时会产生大量崩碎状切屑，普通的冲屑结构很难把厚重的铸铁屑顺利排出，配套的链板排屑装置直接对接主机底部的排屑口，切屑落到链板上之后，会顺着倾斜的输送段直接排入集屑车，不需要人工定期打开机床防护门清理内腔积屑，能大幅减少非加工停机时间。

　　从设计思路上看，这套结构首先考虑了安装边界的匹配：排屑装置的进料口完全贴合主机底座的排屑开口，衔接处做了斜面导料结构，避免切屑在衔接缝隙处卡滞；排屑装置的倾斜段角度设置在35度左右，这个角度既可以保证切屑顺利下滑，又不会因为抬升过高导致整体布局占用过多车间横向空间，集屑车的放置位置刚好在主机侧面的操作通道外，不会占用操作人员的上下料走动空间，换料时操作人员可以直接把装满切屑的集屑车拖走，不需要挪动主机周边的其他管线。主机部分的防护结构采用全封闭设计，正面设置双开式防护门，门上预留观察窗，方便加工过程中观察刀具切削状态，侧面预留电气柜安装位，强电、弱电布线的走线槽沿着防护钣金的内侧布置，避免切屑刮擦线缆外层。

　　排屑装置的驱动端设置在出料口位置，链板采用带挡边的结构，输送铸铁屑时不会出现切屑回滑的问题，底部设置可调式支撑脚，安装时可以根据车间地面的平整度调整高度，保证排屑装置的进料口和主机排屑口完全对齐，不会出现高低差导致的切屑堆积。从外形尺寸的边界来看，整套布局的横向宽度控制在主机操作面的延伸范围内，不会超出车间常规机床布置的间距要求，纵向深度预留了电气柜的散热空间，排屑装置伸出主机侧面的长度刚好容纳集屑车的放置，集屑车底部配置万向脚轮，带刹车结构，接屑时锁定位置不会移位，清理时直接解锁拖走即可。

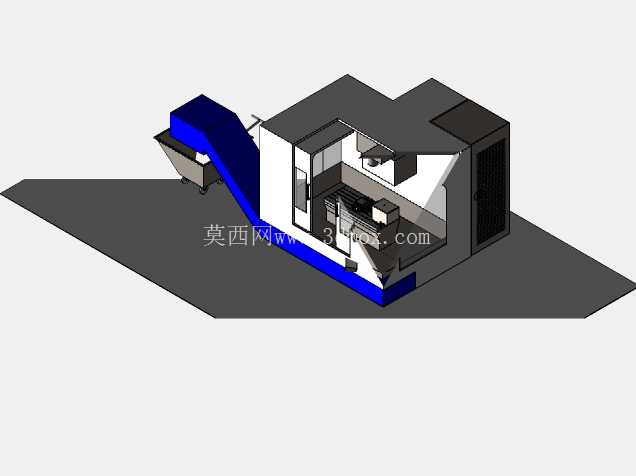

　　在结构细节上，主机的工作台区域做了内凹式导屑斜面，所有落到工作台周边的切屑都会顺着斜面滑入底部的排屑口，不会在防护内腔形成堆积；排屑链板的转动间隙做了密封防护，避免细碎的铸铁屑卡入链板铰接位置，延长排屑装置的维护周期。很多做机加工艺布局的工程师在规划铸造后序加工单元时，往往需要反复核对主机和排屑装置的安装尺寸，这套结构把所有衔接面的安装孔位、空间避让都做了完整还原，不管是做新车间的设备布局规划，还是对现有立式加工中心做排屑系统改造，都可以直接参考这套结构的尺寸边界，避免出现安装干涉、排屑路径不畅的问题。另外这套结构里的防护门滑动轨道设置在防护顶部，不会因为切屑落到轨道里导致门体推拉卡滞，观察窗采用耐冲击的透明材质，承受切削液飞溅和细碎切屑撞击时不会出现破损，电气柜的散热格栅设置在侧面非冲屑方向，避免切削液顺着格栅进入柜内造成电气故障。
