三角形硬质合金金属切削刀片结构

这款三角形切削刀片主要面向金属切削加工场景，适配普通车床、数控车床的刀杆装夹需求，可完成外圆车削、端面车削、内孔倒角等多类常规机加工工序，在中小批量零件加工、模具钢粗精加工、普通结构钢切削作业中都能适配。从实际加工的使用逻辑来看，三角形刀片的三个刃口可轮换使用，相比单刃刀具能有效降低单刃损耗带来的使用成本，适合连续切削、轻断续切削的加工工况。

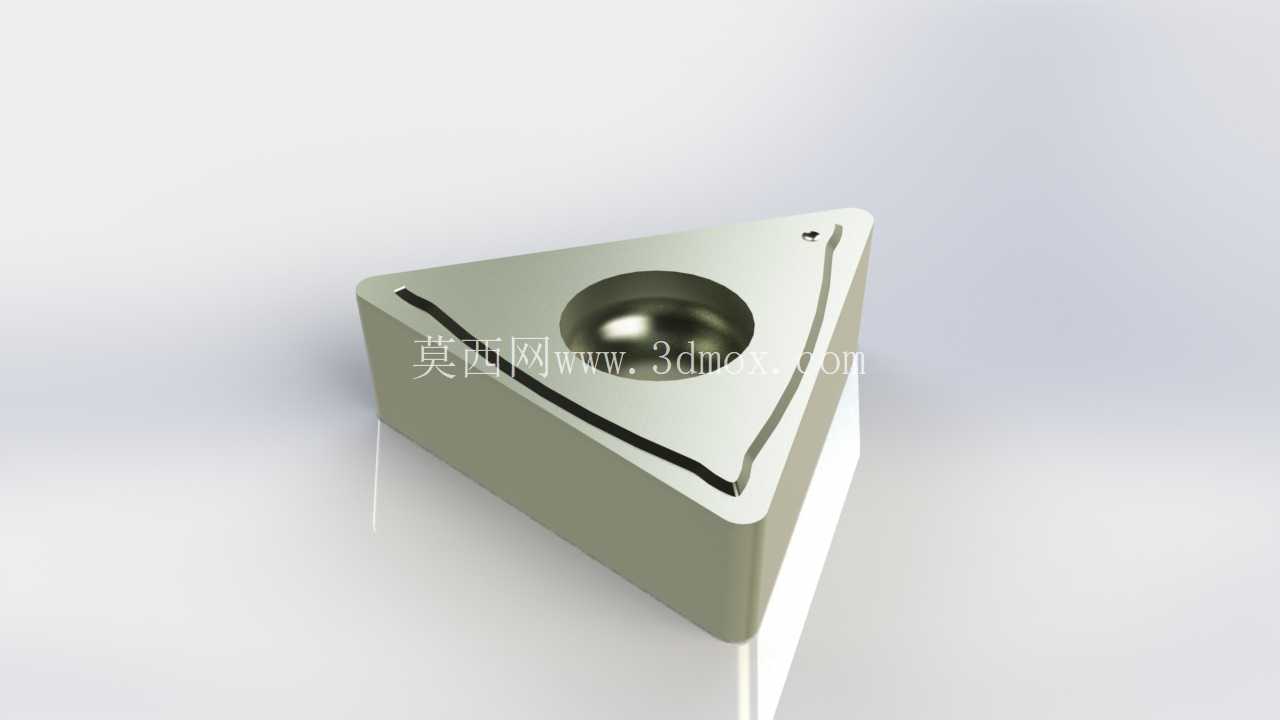

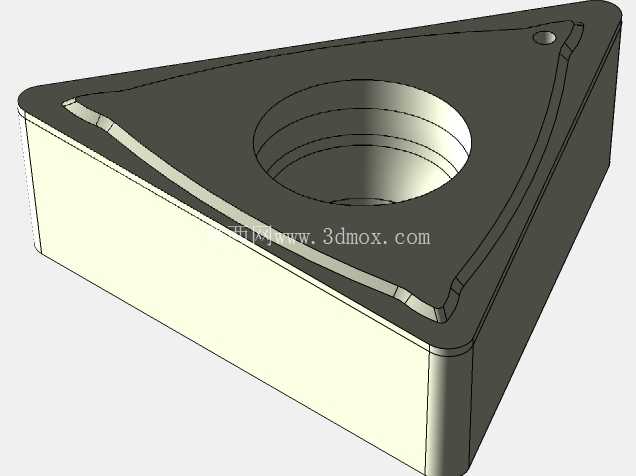

设计层面上，刀片主体采用三角形带圆角的廓形，三个切削刃沿三角边均匀分布，刃口做了钝化倒棱处理，能在切削时分散刃口承受的切削力，减少崩刃风险。刀片中心设置的沉头安装孔，是适配标准杠杆式、压板式车刀刀杆的通用结构，不过不同厂商的刀杆压紧结构存在细微尺寸差异，建模时该孔位仅做通用结构示意，实际投产使用时需要根据所选刀杆的具体压紧尺寸做适配调整，其余切削刃廓形、刀片厚度、刃口角度均符合常规可转位刀片的几何设计规范。

从安装边界来看，这类三角形刀片的厚度、内切圆直径均遵循可转位刀片的通用尺寸系列，装夹时仅需将刀片嵌入刀杆的定位槽，通过中心孔配合压紧元件即可完成固定，不需要额外做焊接、刃磨作业，换刃时仅需松开压紧件转动刀片即可切换新刃，能大幅减少机床停机换刀的辅助时间。刀片的前角、后角设计兼顾了切削锋利度与刃口强度，加工普通碳钢时能保证切屑顺利流出，避免积屑瘤粘附在刃口影响加工表面质量。

在实际建模过程中，需要重点保证三个切削刃的位置度公差，确保每个刃口转到工作位置时都能与刀杆定位面贴合，避免出现刃口高低差导致的加工振纹。刀片的断屑槽沿刃口方向做了渐变截面设计，能在不同进给量、切削深度下引导切屑卷曲折断，避免长切屑缠绕工件或刀具影响加工安全。刀片基体的硬质合金材质特性，决定了其适合加工硬度在HRC40以下的黑色金属，在切削参数匹配的情况下，能保证稳定的刀具寿命与加工表面质量。

需要注意的是，中心安装孔的结构仅做通用化建模处理，实际应用中需要根据具体的刀杆压紧形式，调整孔的倒角尺寸、沉孔深度以及孔位公差，避免出现装夹干涉、压紧力不足导致的刀片窜动问题。刀片的三个刀尖圆角做了统一尺寸设计，可根据实际加工的表面粗糙度要求，调整圆角半径参数，大圆角适合粗加工大进给工况，小圆角适合精加工保证轮廓精度。整体结构没有多余的复杂特征，所有几何面均服务于切削功能与装夹需求，没有冗余设计，符合机加工可转位刀具的设计逻辑。
