缝纫机送料爪结构设计

　　送料爪作为缝纫设备的核心执行构件，直接决定缝制作业中面料输送的精度与稳定性，在工业平缝机、包缝机、模板缝纫机等各类缝纫设备中均有广泛应用，其工作状态直接影响线迹均匀度、缝料定位精度，是缝纫设备送料机构中与缝料直接接触的关键零件。

　　从实际功能来看，该零件承担着缝料步进输送的核心作用：设备运行时，送料爪随送料凸轮的驱动做周期性的矩形轨迹运动，齿形部位抬升接触缝料下表面后，按设定针距向前推送缝料，完成送料动作后下降脱离缝料，随机构复位进入下一个送料循环，齿形的排布、齿尖角度直接决定与不同材质缝料的摩擦力大小，既要避免送料过程中缝料打滑导致针距不均，也要防止齿形过于尖锐刮伤薄型面料、丝质面料等易损缝料。

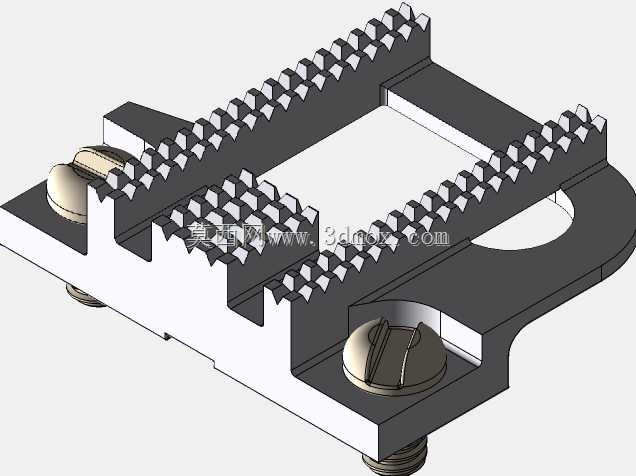

　　设计过程中首先需要匹配送料机构的运动行程，零件的安装基准面与送料牙架的配合公差需控制在合理区间，两个安装沉孔的位置度需满足装配要求，确保送料爪安装后无窜动、无偏斜，齿面与针板平面的平行度误差需控制在极小范围内，避免送料过程中出现缝料走偏、局部送料量不一致的问题。齿形设计是该零件的核心环节，齿距、齿高、齿尖倒角参数需要适配常用缝料的输送需求，双排齿的排布方式可增大与缝料的接触面积，针对厚料缝纫场景可适当增大齿高提升摩擦力，针对薄料缝纫场景则需减小齿尖锐度，配合细密齿距避免面料压痕与损伤。

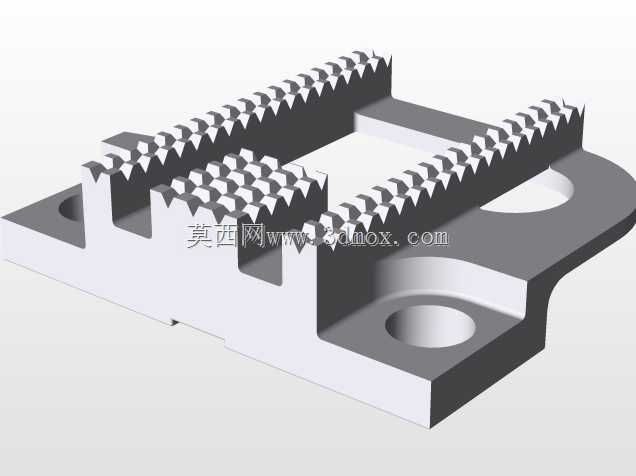

　　从安装边界来看，该零件的整体外形尺寸需匹配对应机型针板的开口尺寸，送料爪抬升至最高位置时，齿面高出针板平面的高度需符合设备送料行程要求，下降至最低位置时齿面需完全低于针板平面，避免缝料移动过程中齿尖勾刮缝料。零件基体采用平板式结构，在保证结构强度的前提下尽可能降低整体重量，减少往复运动过程中的惯性冲击，提升送料机构高速运行时的稳定性，降低运动噪音与机构磨损。零件上的让位结构设计充分考虑了与机针、压脚的运动干涉问题，中部镂空区域可避开机针的下行轨迹，避免设备运行过程中出现撞针故障，两侧的限位结构可与牙架上的定位槽配合，进一步提升装配精度，防止长期运行后零件出现移位。

　　在实际选型与适配过程中，该结构可根据不同缝纫设备的送料行程、针距范围调整齿形参数与整体尺寸，针对皮革、帆布等厚料缝纫场景，可对齿尖做淬火处理提升表面硬度，延长零件使用寿命；针对针织面料、丝绸等薄软缝料场景，可对齿尖做圆弧钝化处理，减少面料损伤。该零件的建模过程完整还原了实际生产中的结构细节，包括沉头螺钉安装位的倒角、齿形的切削角度、安装面的平面度要求，可直接作为送料机构设计的参考构件，也可用于缝纫设备维修时的零件测绘参照，帮助结构设计人员快速理解送料机构的工作逻辑与零件配合要求，在进行非标缝纫设备开发时，可基于该基础结构调整尺寸参数，快速适配不同的送料需求，缩短设计迭代周期。
