分体式管道固定夹结构设计方案

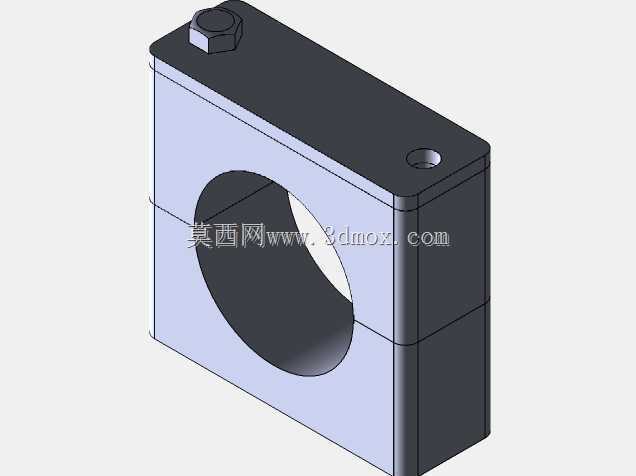

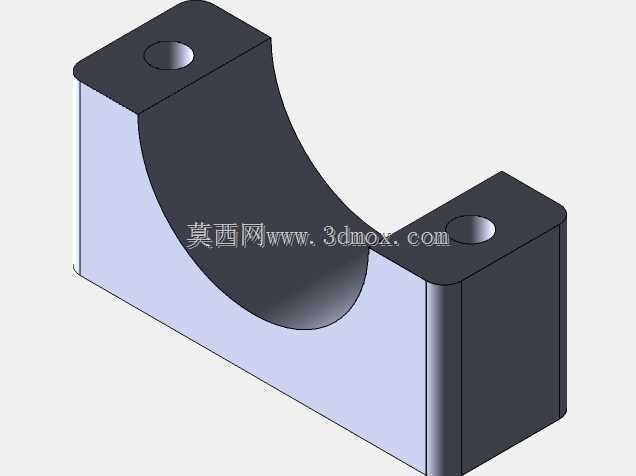

　　在工业流体输送、电气布线、气动回路布设等场景中，管道的可靠固定是保障系统长期稳定运行的基础环节，这类分体式管夹正是针对中小管径硬质管路的固定需求开发的结构件，日常在车间气动管线排布、设备内部液压支管固定、小型变压器配套冷却管路安装等场景中都能见到它的应用。不同于传统一体式抱箍需要从管路端部穿套安装的限制，这款管夹采用上下分体的结构形式，下半部分为聚丙烯材质的夹座，上半部分为钢制绑带结构，安装时可直接扣合在已布设完成的管道外壁，无需拆解原有管路走向，大幅降低了后期管线改造、维护的拆装工作量。从结构功能来看，下半部分的聚丙烯夹座内侧做了R26的圆弧贴合面，能够与外径匹配的管道外壁形成面接触，相比线接触的固定方式，

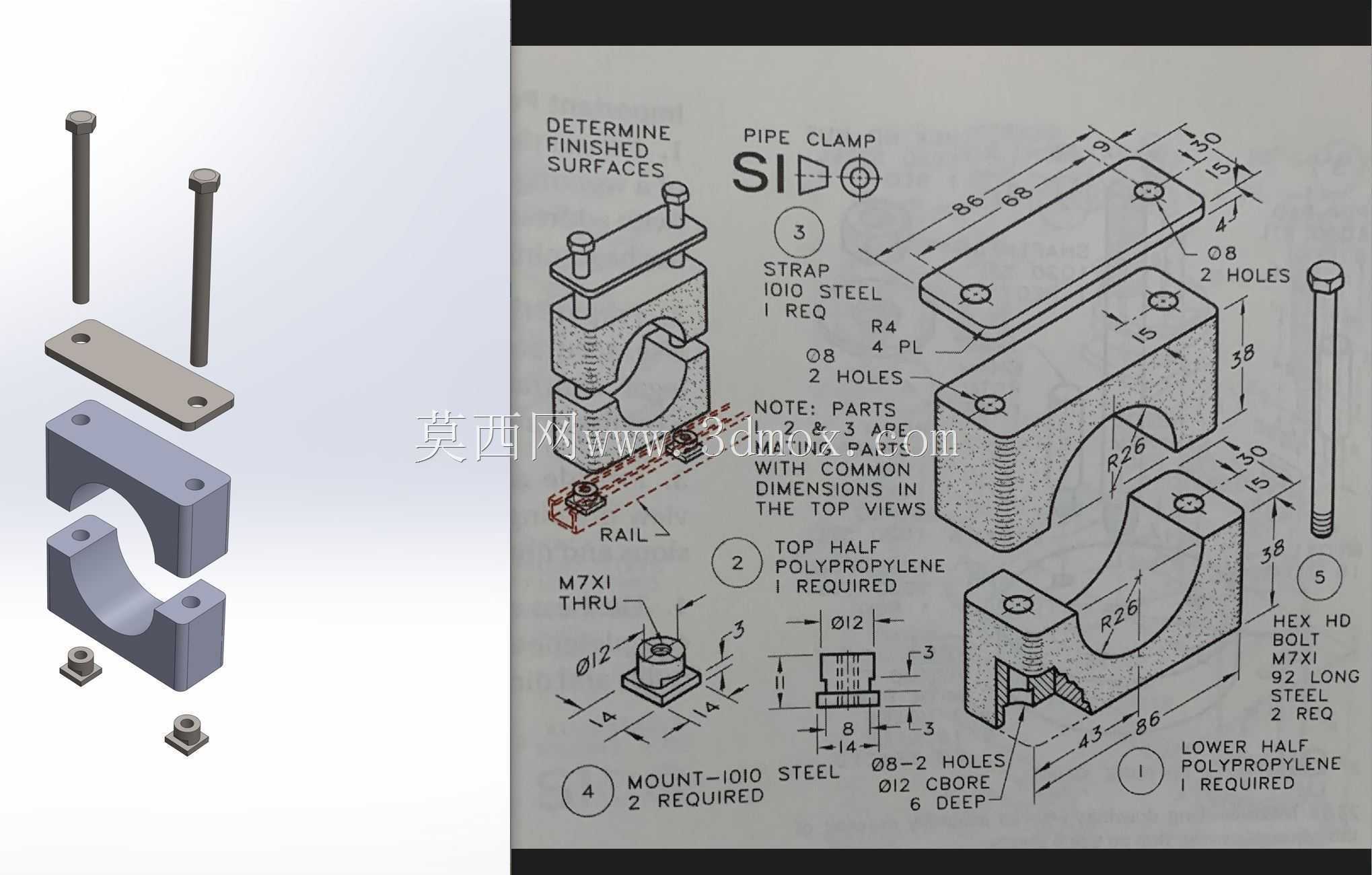

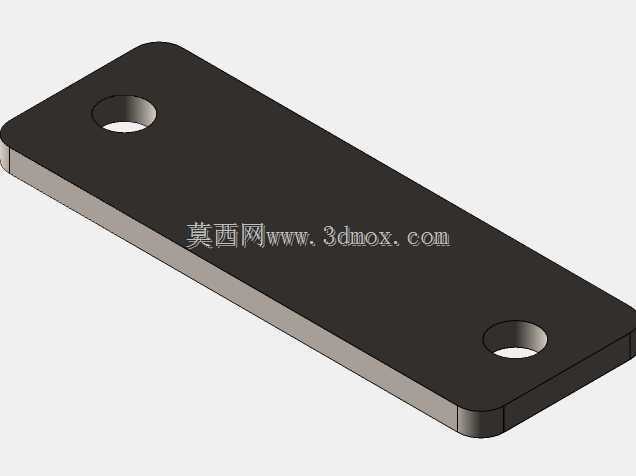

　　夹紧时不会对管道外壁造成局部压痕，同时聚丙烯材质自带的阻尼特性，能够吸收设备运行时传递到管路的微幅振动，避免管路长期受振出现松动、磨损泄漏的问题。夹座底部设计有两个直径12mm、深度6mm的沉孔，配合M7的钢制安装螺栓，可直接固定在设备基座、安装导轨或者墙面支架上，沉孔结构能够让螺栓头部完全埋入夹座内部，不会突出表面干涉周边其他部件的安装空间。上半部分的钢制绑带厚度为0.8mm，两端预留了两个直径8mm的螺栓过孔，配合两根长度92mm的M5内六角长螺栓，可根据管道实际外径的微小公差调整夹紧力度，绑带与夹座贴合的边缘做了R4的圆角处理，避免夹紧时锐边割伤管道外壁的防护层。设计过程中采用自上而下的建模逻辑，先确定管道的公称外径、

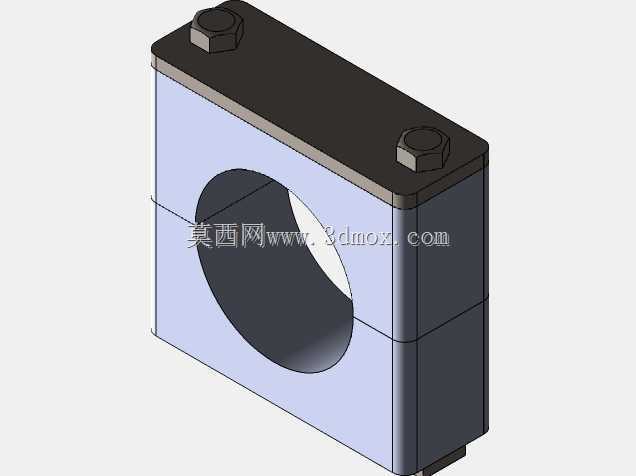

　　安装基准面的位置边界，再依次推导夹座的圆弧半径、安装孔位间距、螺栓的长度规格，所有配合尺寸都预留了合理的公差间隙：夹座与绑带的贴合面预留0.2mm的装配间隙，螺栓过孔比螺栓公称直径大1mm，既保证了加工后的零件能够顺利装配，也不会因为间隙过大导致夹紧时出现偏斜。从安装边界尺寸来看，整个管夹装配完成后，总宽度为86mm，夹座部分的总高度为43mm，绑带顶部距离安装基准面的总高度为58mm，两个安装沉孔的中心距为68mm，选型时只要确认待固定管道的外径在夹座圆弧的适配范围内，同时安装面预留的空间满足长宽尺寸要求，就可以直接选用，不需要额外做结构修改。夹座两侧的螺栓安装位做了局部加厚处理，厚度达到15mm，能够承受螺栓拧紧时的压紧力，

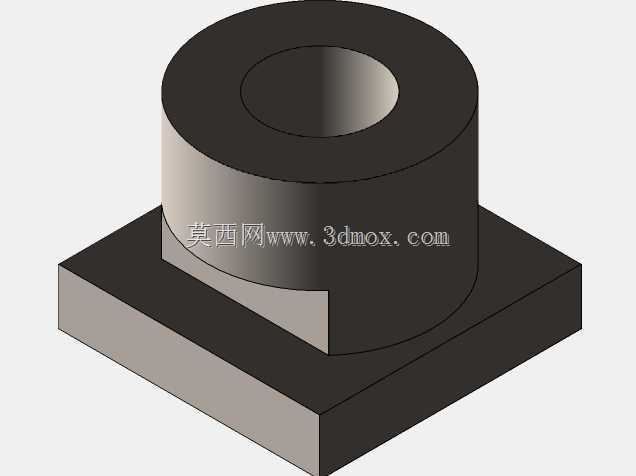

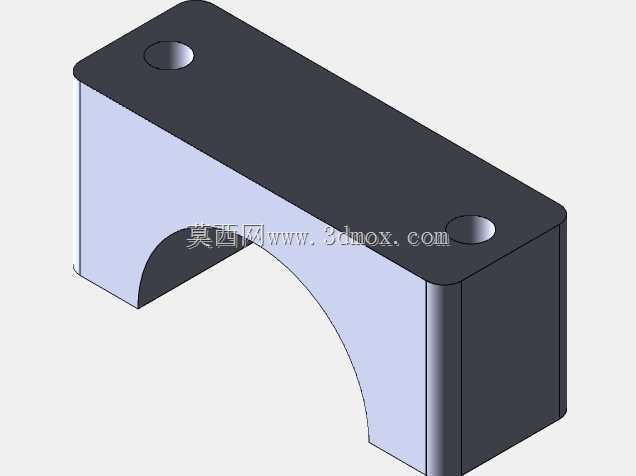

　　不会出现塑料件开裂的问题；钢制绑带表面做了发黑防锈处理，在潮湿、多油污的车间环境下也能长期使用不会锈蚀。配套的安装螺母采用M7的六角薄螺母，厚度仅3mm，拧紧后不会过多突出夹座底部，适配导轨安装时的狭小空间。实际使用中，这类管夹的固定可靠性远高于塑料扎带、铁丝捆绑等临时固定方式，夹紧力均匀且可重复拆装调整，在设备出厂装配、现场管线改造等场景中都能大幅提升施工效率，同时统一的结构规格也方便备件储备，不需要针对不同场景单独设计定制固定件。建模过程中通过拆分命令将整体装配体拆分为绑带、上夹片、下夹座、螺栓、螺母五个独立零件，每个零件的工程特征都完全对应实际加工工艺：塑料夹座的拔模斜度、钢制零件的边角倒角、螺纹孔的攻丝深度都做了明确的定义，导出的工程图可以直接用于车间加工生产，不需要二次调整尺寸标注。
