便携式手持金属管材切割工具结构设计

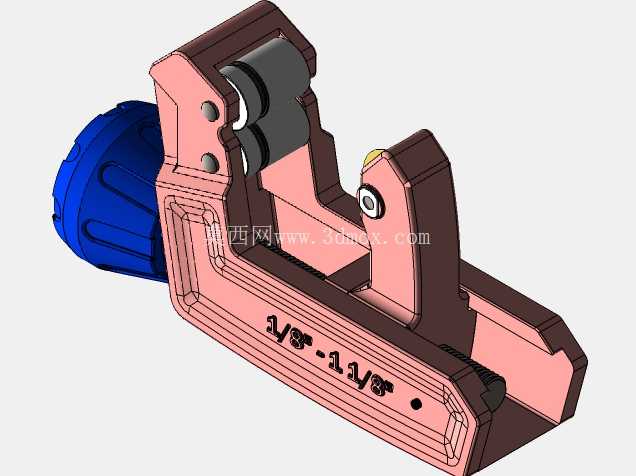

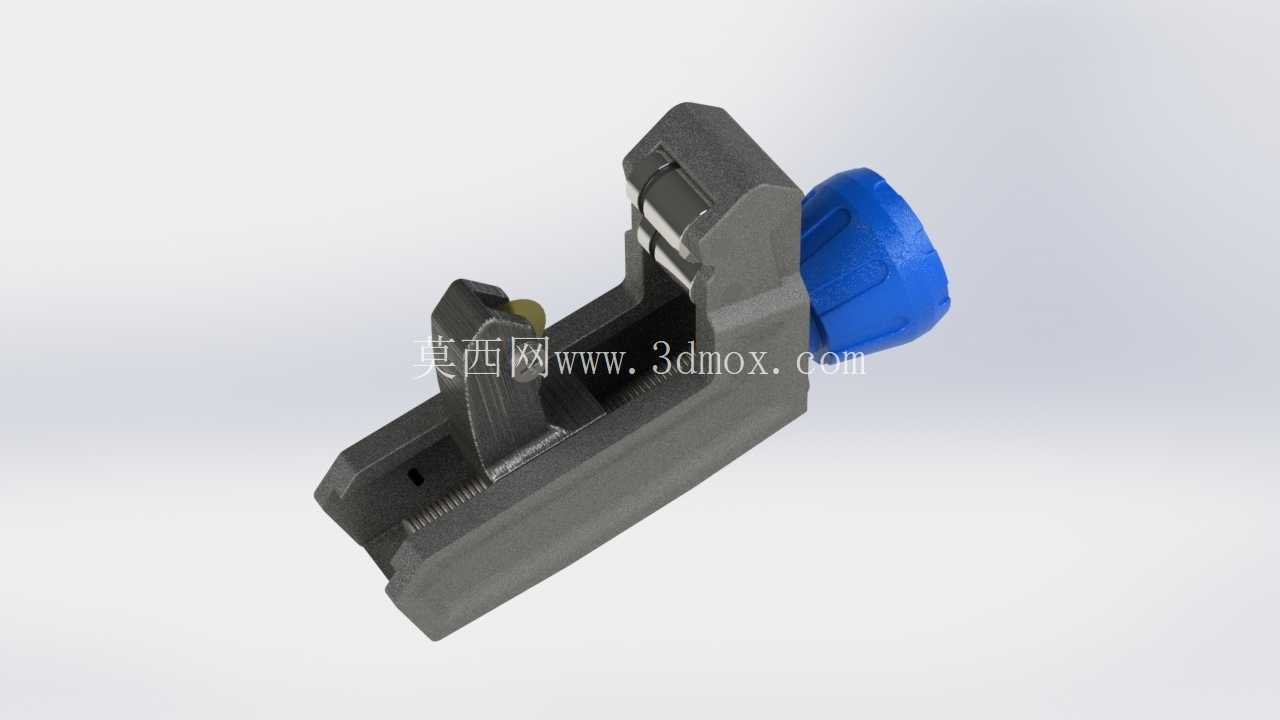

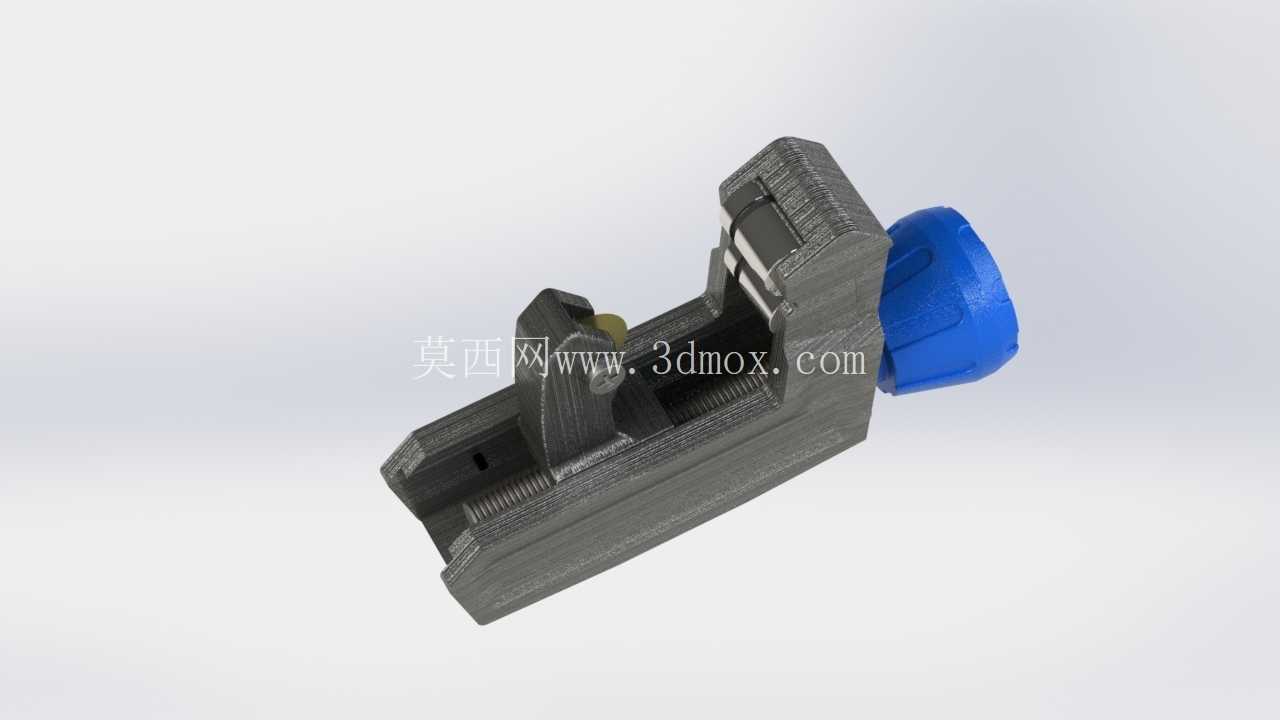

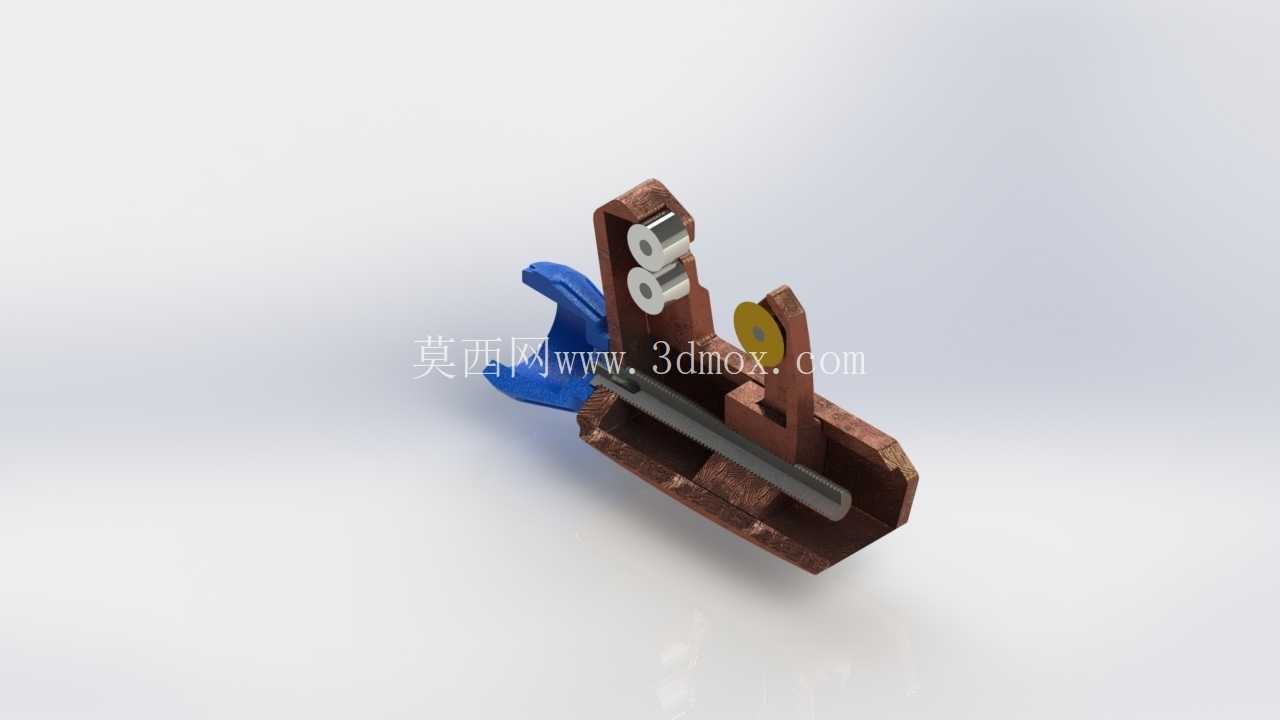

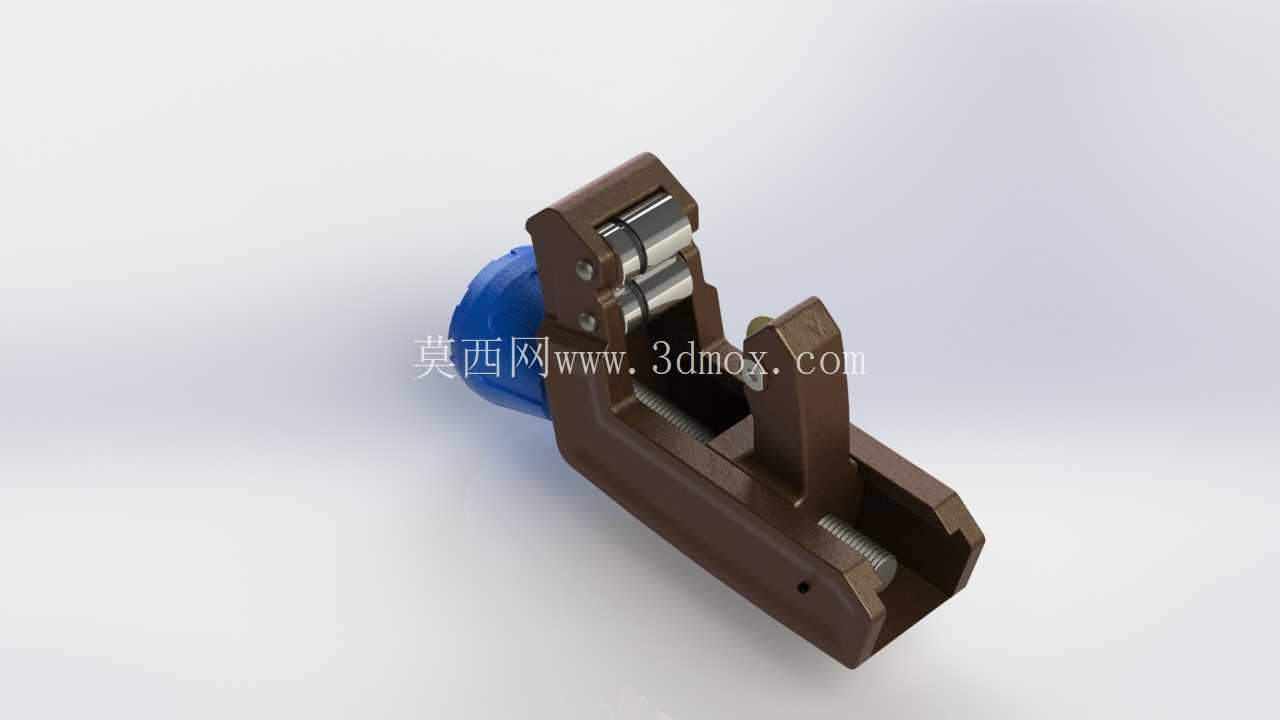

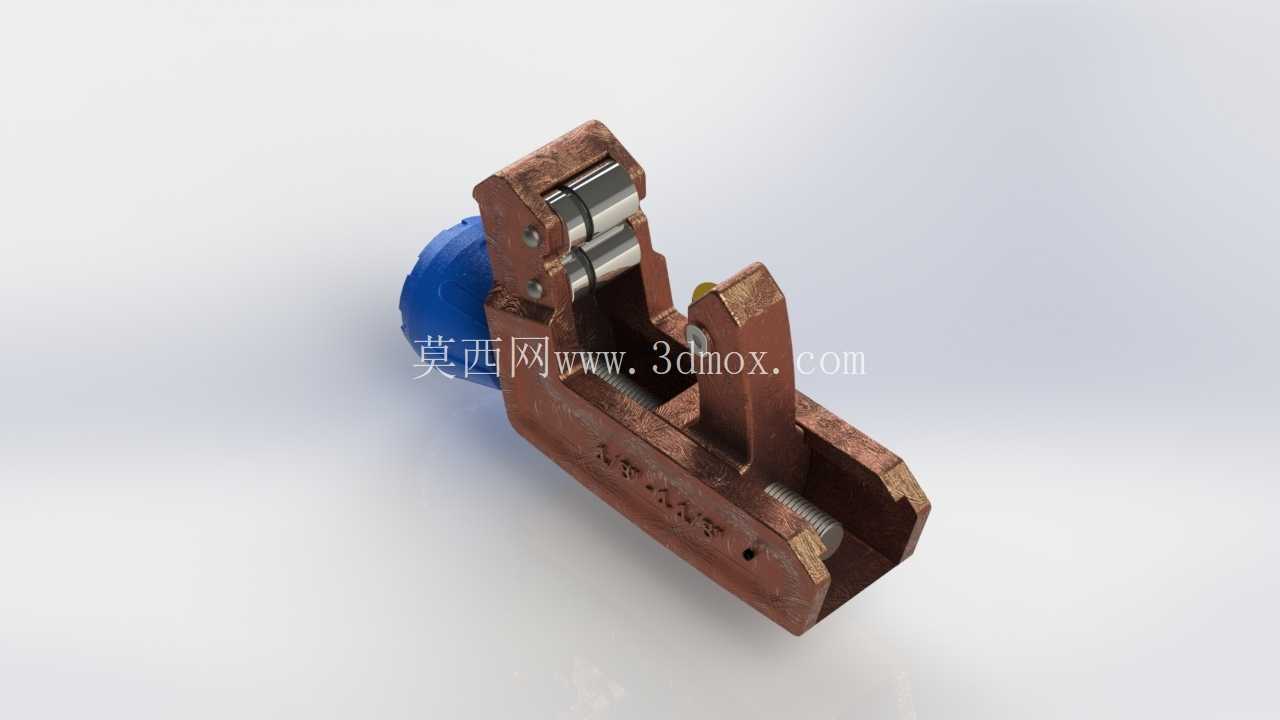

　　这款手持式切管工具主要面向现场管线安装、小型维修作业场景设计，区别于台式切管设备的固定工位限制，可在狭窄的设备间隙、高空管线作业面、户外无供电场景下完成金属管材的截断作业，覆盖家装水电施工、车辆管路维修、小型设备气路油路改造、制冷管线布设等多个作业场景，适配薄壁铜管、铝管、薄壁钢管、塑料复合管等多种常见管材的切割需求。从结构设计逻辑来看，整体采用C型开口夹持架构，作业时无需将管材从端部穿入工具，可直接卡入管线任意位置开展切割，这一设计大幅降低了已布设管线的维修切割难度，避免了传统套入式切管器必须从管端穿入的操作局限。

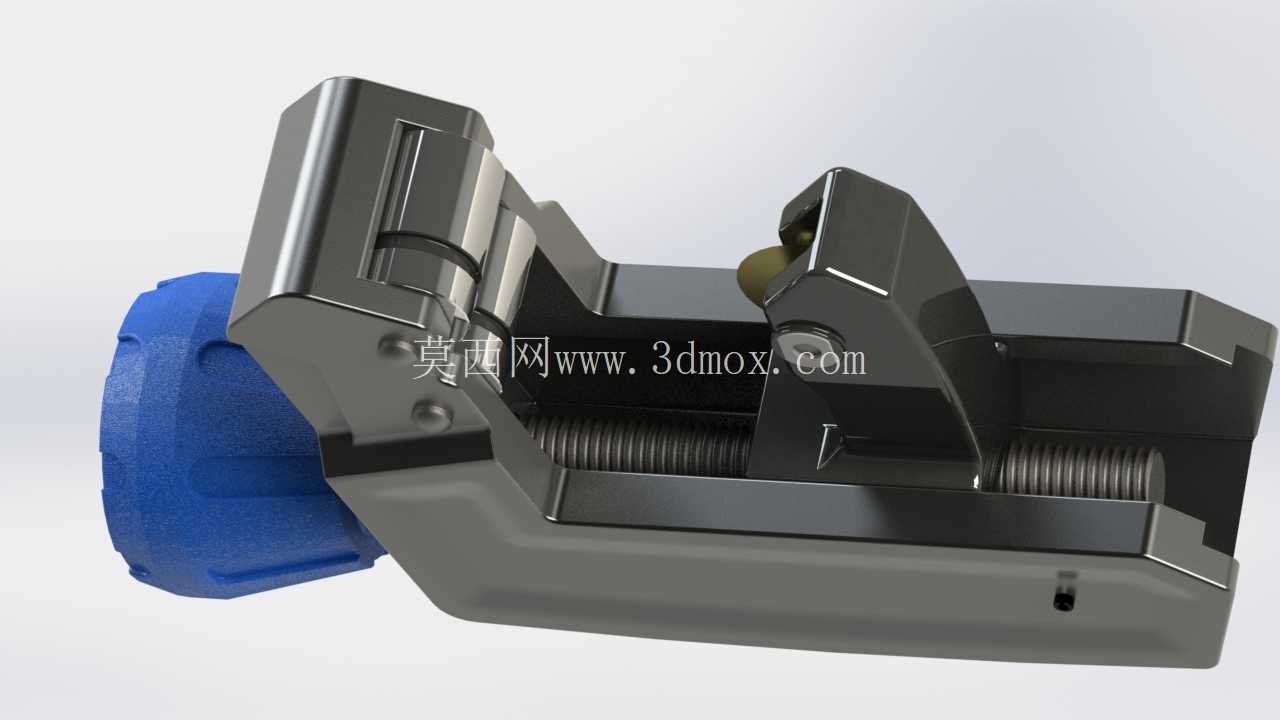

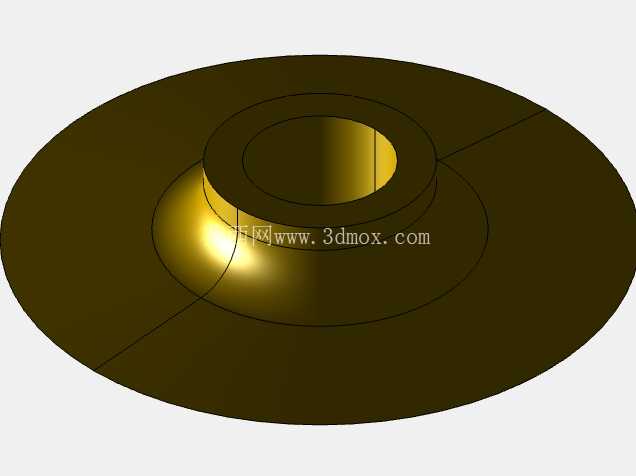

　　夹持端设置了带防滑齿纹的V型定位槽，可自适应不同外径的管材，切割过程中V型槽的两个支撑面与切割刀片形成三点受力结构，保证管材在切割全程不会出现偏移、打滑问题，切口端面的垂直度偏差可控制在较小范围内，减少后续管口打磨、修平的工作量。进给调节端采用旋钮式旋进结构，旋钮表面做了防滑棱纹处理，作业时佩戴劳保手套也可稳定转动调节，每旋转一圈进给量控制在合理区间，避免单次进给量过大导致刀片崩损、管材变形。切割刀片采用标准圆形滚刀设计，刀片安装位预留了快换结构，无需复杂工具即可完成刀片更换，刀片刃口经过硬化处理，针对不同硬度的管材可匹配对应材质的滚刀，兼顾切割效率与刀片使用寿命。

　　整体机身采用高强度压铸结构，主体受力部位做了加厚处理，在控制整体重量的同时保证夹持刚性，作业时不会因夹紧力过大出现机身形变，影响切割精度。机身握持部位做了圆弧过渡处理，边缘无尖锐棱角，长时间握持作业不会产生明显硌手感，整体尺寸控制在单手握持的合理范围内，可放入常规工具腰包携带，不会给现场作业人员带来额外的负重负担。从安装边界与适配范围来看，这款切管器可覆盖常规小口径管材的切割需求，夹持开口的最大行程经过优化，既满足常见家装、维修场景的管材尺寸覆盖，又不会因开口过大导致整体结构冗余、重量上升。

　　切割过程中，滚刀围绕管材圆周转动的同时逐步进给，通过滚压的方式实现管材截断，相比锯切方式不会产生大量金属切屑，作业现场更整洁，也不会出现切屑飞溅伤人的风险，切口处无毛刺、无翻边，截断后可直接开展后续的管口扩口、连接作业，减少二次处理工序。在结构细节处理上，夹持滑动部位预留了润滑脂存储槽，长期使用可定期注入润滑脂保证进给顺畅，避免锈蚀导致旋钮卡滞；刀片与机身的连接部位设置了防松结构，作业过程中刀片不会出现松动偏移，保证切割轨迹的一致性。针对现场作业可能出现的跌落、磕碰情况，机身外侧的受力棱边做了圆弧加强处理，普通高度跌落不会出现开裂、变形问题，调节旋钮采用高强度工程材质，抗冲击性能优异，不会因磕碰出现碎裂问题。这款工具的设计完全围绕现场作业的实际痛点展开，没有冗余的功能结构，每一处结构设计都对应实际作业中的操作需求，兼顾了便携性、操作便利性与切割精度，适合作为管线安装、维修人员的常备手动工具，也可作为小型加工场景下小批量管材切割的辅助工具，相比电动切管设备无需供电、无噪音，在易燃易爆的作业场景下也可安全使用，不存在电动工具的电火花风险。
