固定式平行台虎钳夹持工装结构设计

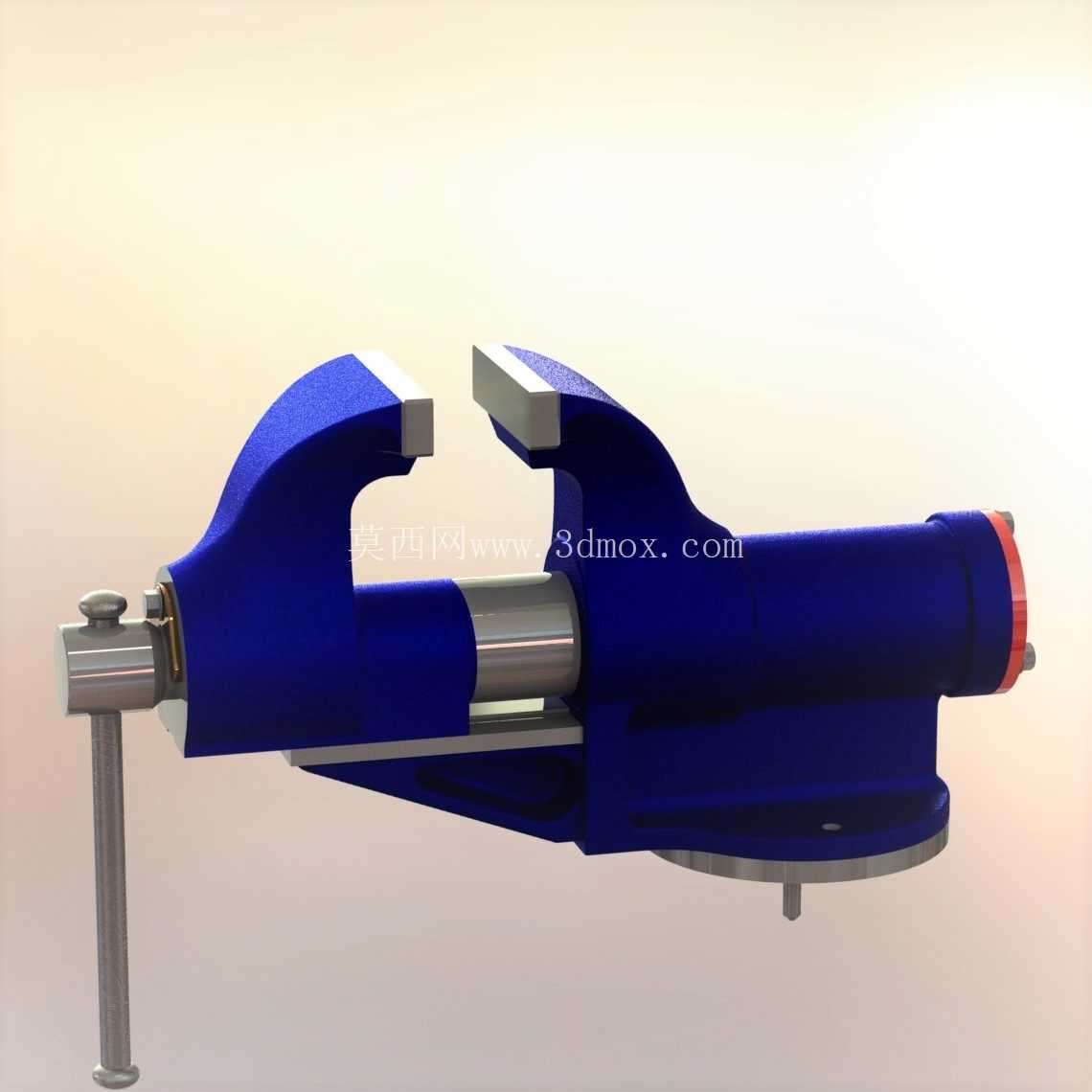

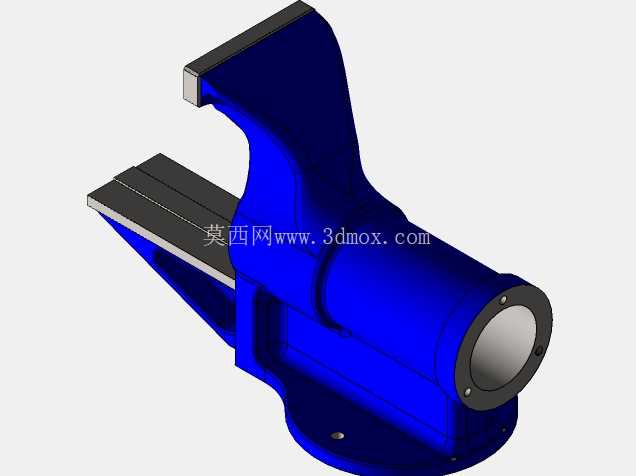

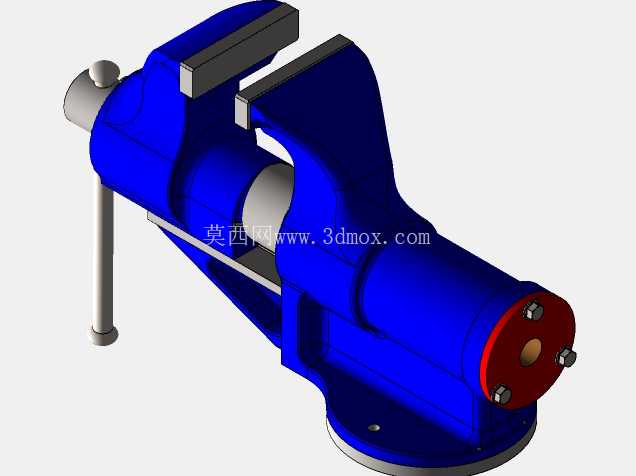

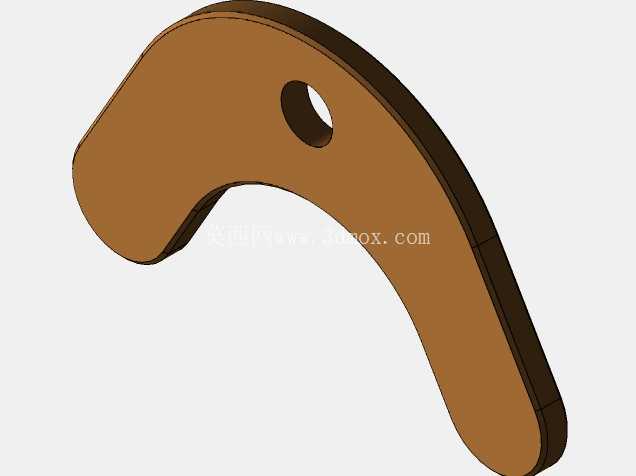

　　这款平行固定式虎钳是钳工工位、机加工装夹环节的核心基础工装，日常在台式钻床进给工位、小型铣床工件定位、手工锉削修配、零件装配对位场景中承担工件夹持固定功能，区别于机用平口钳的高刚性重载设计，这款结构更侧重手动操作的便捷性与夹持平行度的长期稳定性，适配小尺寸五金零件、有色金属型材、小型注塑件的修配与加工装夹需求。从结构设计逻辑来看，整体采用C型铸钢主体作为承载基体，钳身的弧形过渡结构并非单纯的外观造型，而是通过有限元受力分析优化的应力分散结构，当钳口承受最大夹持力矩时，弧形筋位可将钳口处的集中应力均匀传导至整个钳身，避免长期重载使用后钳身出现开口变形、夹持面平行度超差的问题。

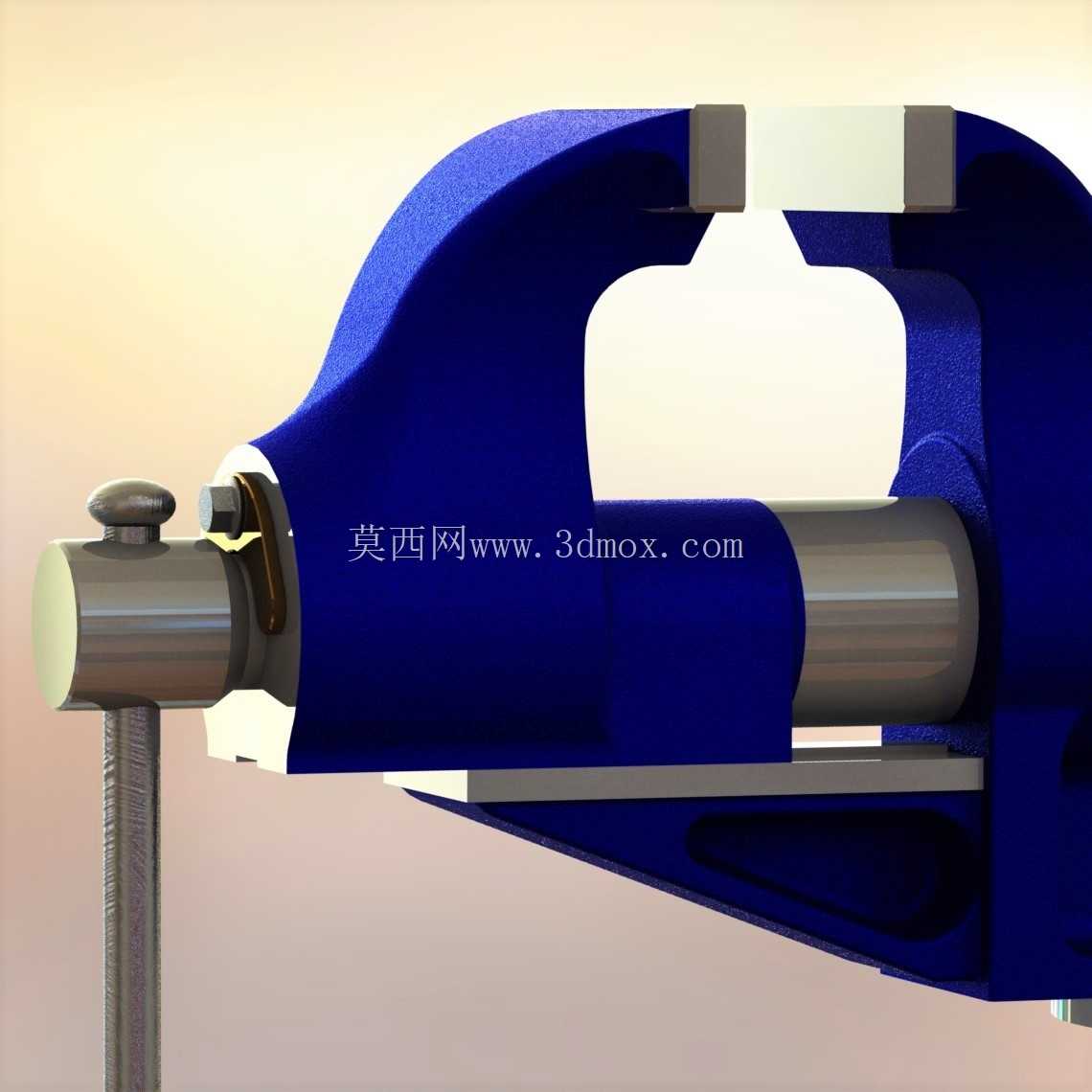

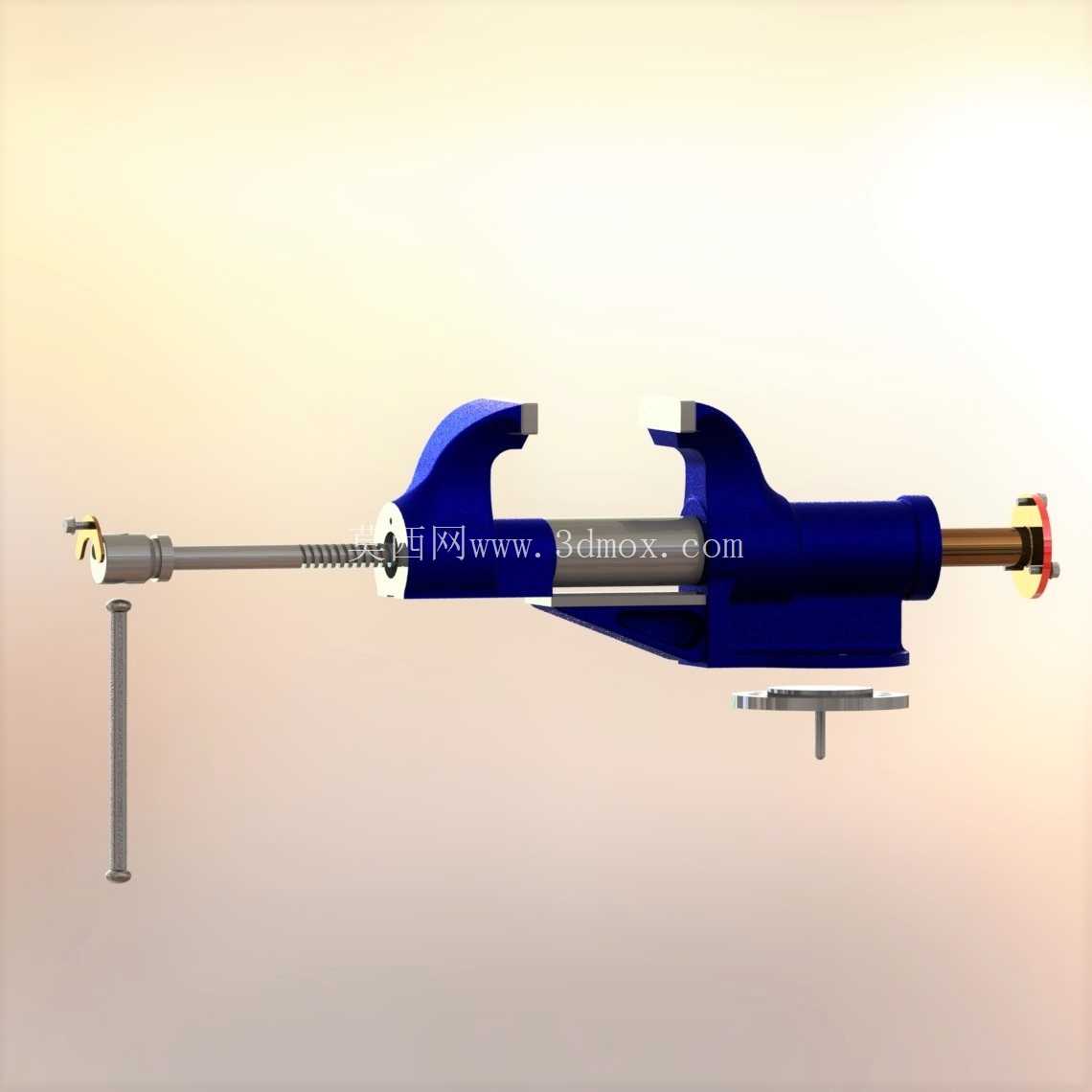

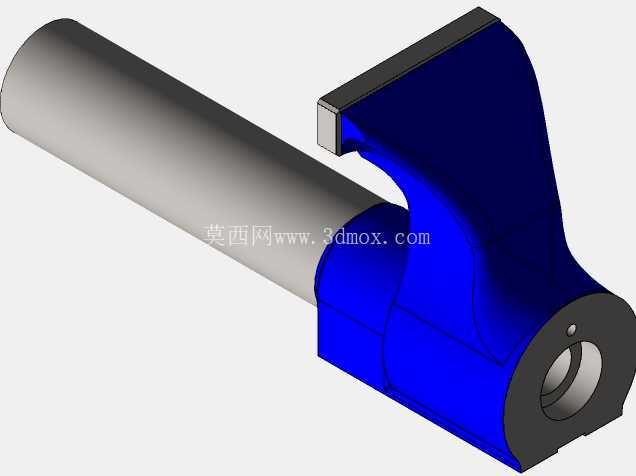

　　活动钳身与固定钳身的配合采用矩形导轨导向结构，导轨配合面预留了0.02-0.03mm的间隙，既保证活动钳身进给过程无卡滞，也能避免间隙过大导致夹持工件时出现钳口上翘的问题，丝杠传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，具备良好的自锁性能，当夹持力达到额定值后，即使受到加工过程的振动冲击，钳口也不会出现松脱移位的情况。钳口部分采用可拆卸式硬化钢钳口板，钳口工作面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的装夹需求，可更换带软质垫层的钳口板，避免夹持铜、铝等软质有色金属或者表面精度要求高的成品零件时夹伤工件表面。从安装边界尺寸来看，这款虎钳的底座预留了两个螺栓安装孔，可直接固定在标准钳工台的T型槽台面上，安装孔距适配常规600mm深度钳工台的安装位，整体钳身最大开口距离适配150mm宽度以内的工件装夹，钳口深度满足100mm以内高度零件的夹持需求，安装后整体突出工作台面的高度控制在180mm以内，不会占用过多工位操作空间，操作手柄的回转半径经过优化，手动夹紧时操作人员无需过度俯身即可完成施力操作，手柄端部采用防滑滚花设计，沾有少量切削液或者油污时也能稳定施力。

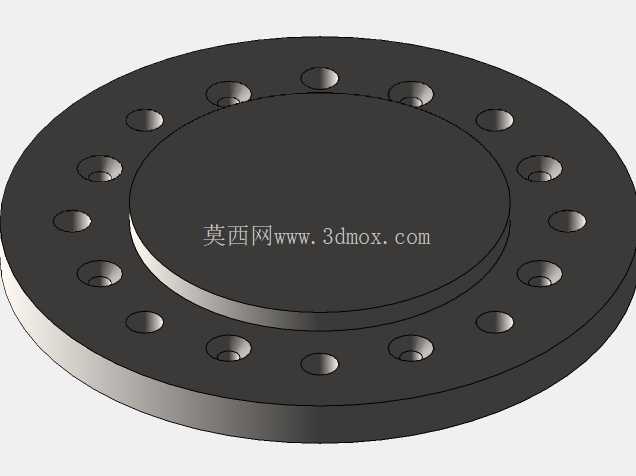

　　在实际使用场景中，这款虎钳除了承担常规的零件夹持功能外，还可配合小型分度工装完成圆周方向的等分钻孔、锉削加工，钳身的固定基座平面度控制在0.02mm/100mm以内，安装后无需额外修磨基面即可保证钳口与工作台面的垂直度，满足普通机加工的装夹精度要求。设计过程中针对丝杠的润滑维护做了专门的结构优化，丝杠端部预留了注油孔，日常维护时可直接加注润滑脂，无需拆解整个钳身即可完成传动副的润滑保养，延长工装的使用寿命。活动钳身的限位结构设置在导轨末端，最大开口位置设置了硬限位，避免操作时丝杠旋出过长导致活动钳身脱落，提升操作安全性。

　　整体结构没有多余的复杂零部件，所有易损件均采用标准化设计，钳口板、丝杠螺母等部件损坏后可直接更换标准配件，降低长期使用的维护成本。针对不同工位的使用需求，这款结构的夹持力可通过手柄施力大小灵活调节，夹持薄壁零件时可控制施力力度避免零件夹压变形，夹持重载加工零件时可通过加力杆增大夹持力矩，保证加工过程中工件无位移。钳身表面采用喷塑处理，相比传统的喷漆涂层，喷塑层的耐磨性能更好，日常使用中磕碰、接触切削液也不容易出现涂层脱落生锈的问题，适合车间多油污、多切削液的复杂使用环境。
