125mm带总锁紧制动聚氨酯主销脚轮

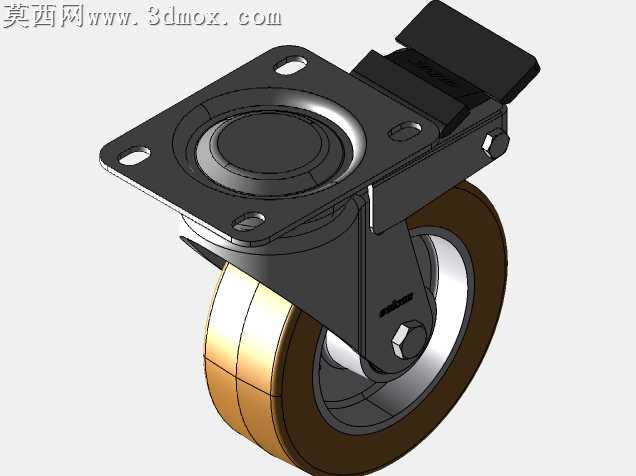

本模型为125mm规格带总锁紧制动功能的主销式万向脚轮，采用三维参数化建模完成全结构复刻，建模过程严格遵循工业脚轮的实际装配逻辑，对每个零部件的尺寸公差、装配间隙做了精准还原，保证模型可直接用于后续的结构校验、装配模拟与方案展示。模型整体分为顶部安装顶板、回转支承结构、制动锁止机构、轮架叉体、滚轮组件五大模块，建模时首先完成方形安装顶板的特征绘制，精准还原四个安装沉孔的位置与尺寸，顶板下方集成精密滚珠回转支承结构，对滚道、滚珠保持架、上下连接座的配合关系做了完整建模，保证万向回转功能的结构逻辑准确。制动机构采用总锁设计，建模时完整还原了制动拨片、锁止卡块、联动压件的结构，可直观展示制动状态下同时锁止滚轮转动与万向回转的工作原理，拨片的操作角度、锁止块的啮合位置都经过结构校验，符合实际脚轮的制动行程设计。轮架叉体采用加厚金属结构建模，还原了主销连接位、轮轴安装孔的结构细节，轮轴处的锁紧螺母、垫片都做了等比例建模。滚轮部分采用铝轮毂加聚氨酯胎面的分层结构建模，分别赋予不同材质属性：铝轮毂做金属哑光铝材质渲染，还原铝合金的金属质感与机加工表面纹理；聚氨酯胎面赋予棕黄色半哑光弹性材质，还原聚氨酯材料的细腻质感与防滑表面特征；金属结构件统一做发黑处理的金属材质渲染，还原工业脚轮的表面处理效果，顶板、叉体、制动件的金属边缘做了细微倒角处理，避免渲染时出现锐利生硬的边缘效果。整体建模过程采用自顶向下的设计思路，先确定整体安装尺寸、轮径、负载对应的结构厚度，再拆分各个子零件进行细节建模，所有配合面都做了贴合处理，无穿模、错位问题，模型可用于工业设备脚轮选型展示、移动设备结构配套设计、脚轮产品宣传渲染等场景，完整还原了重载型锁紧脚轮的全部结构特征，对内部滚珠轴承、锁止联动结构的展示清晰直观，能够帮助设计人员快速理解该类脚轮的工作原理与结构组成。
