起重作业用双轮滑轮吊钩组结构设计

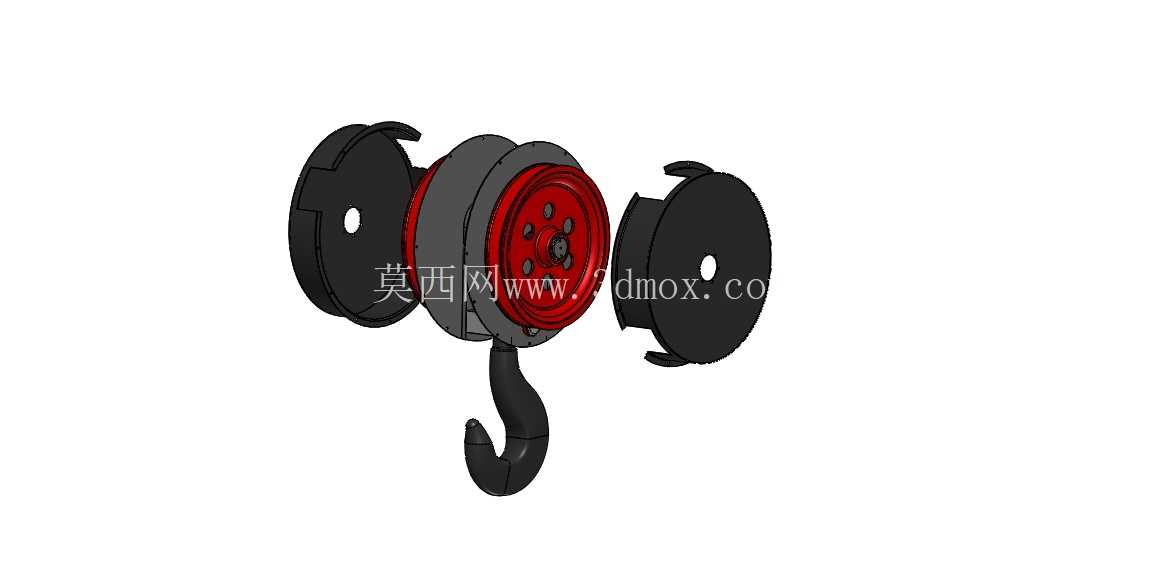

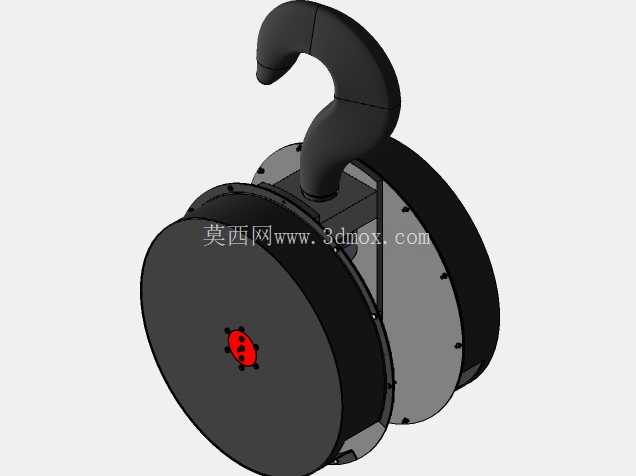

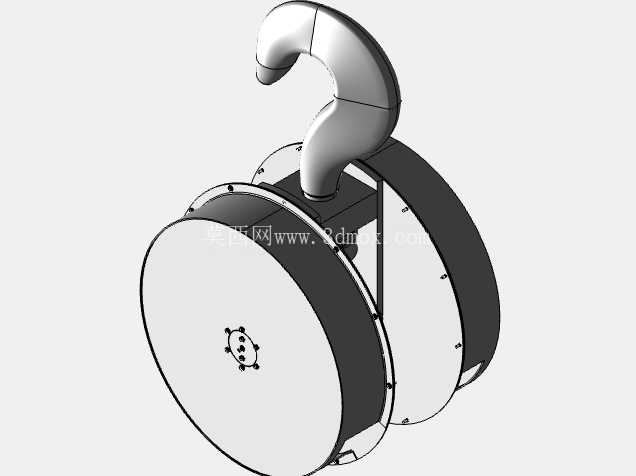

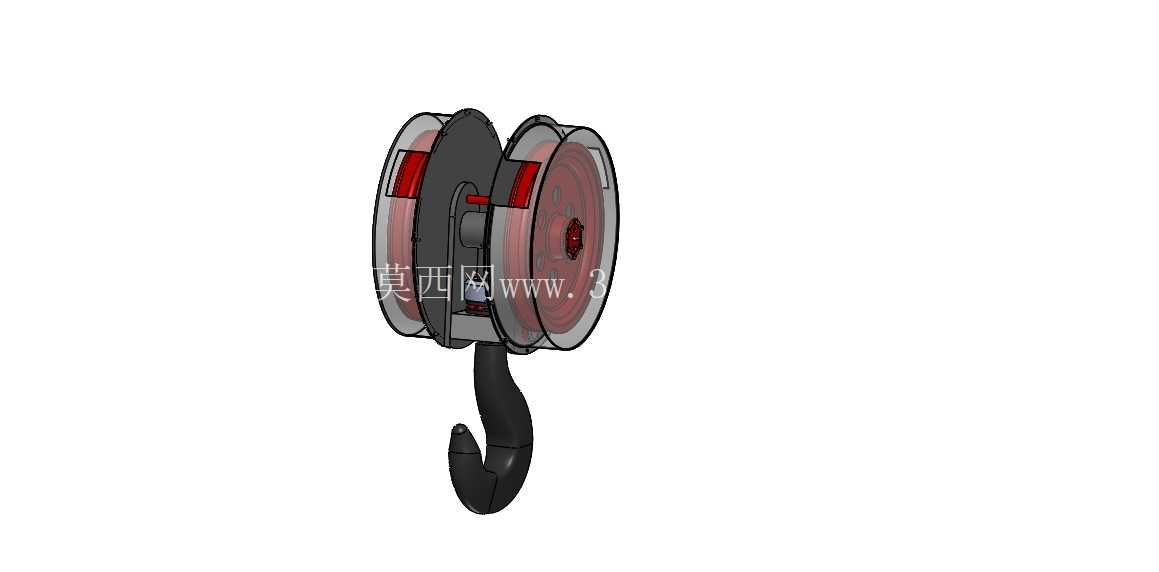

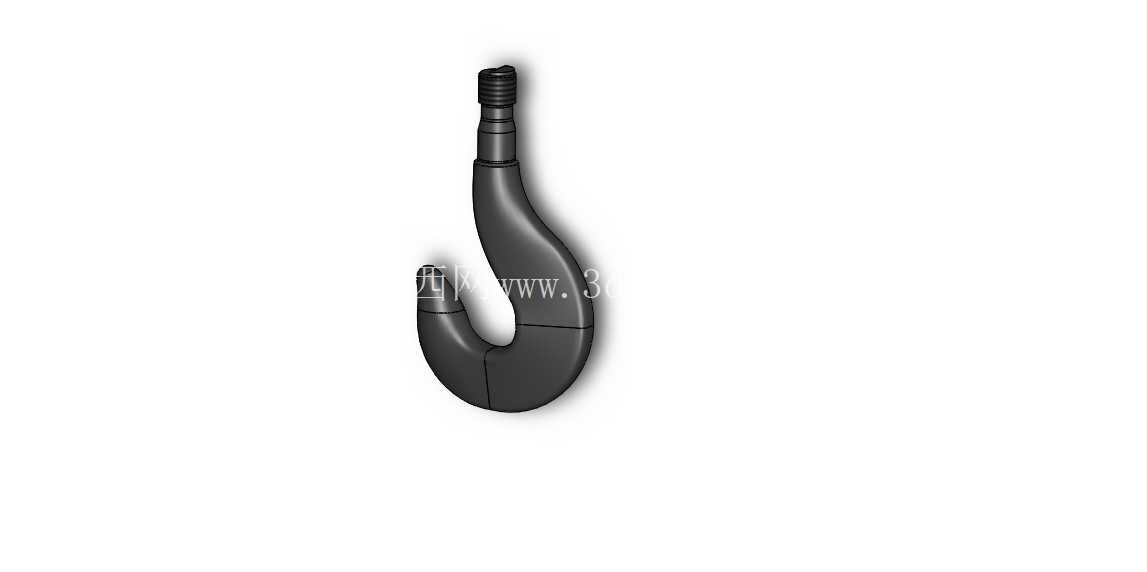

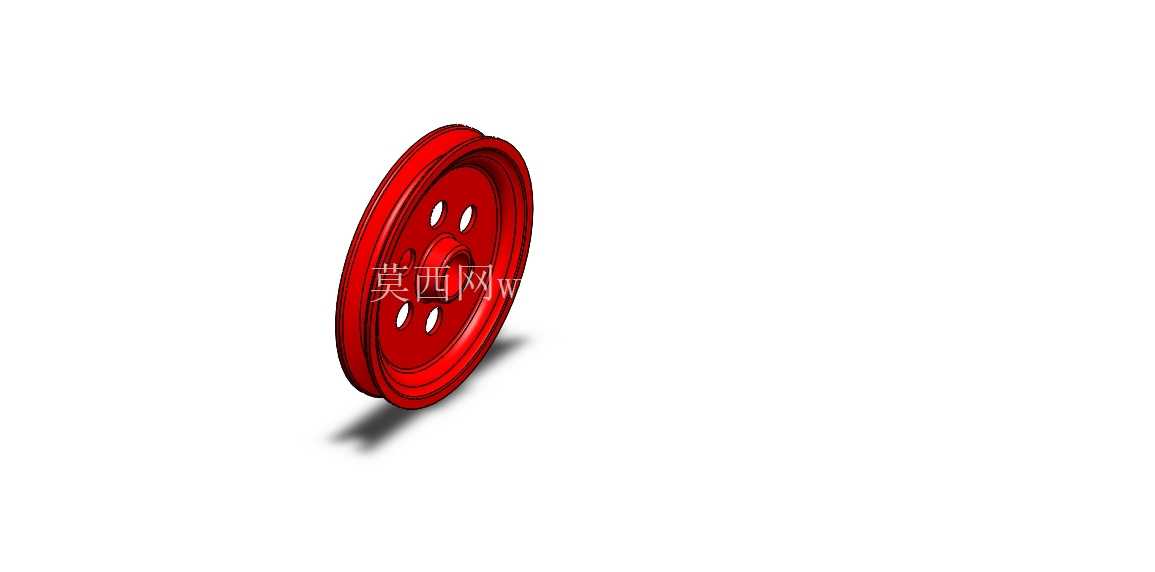

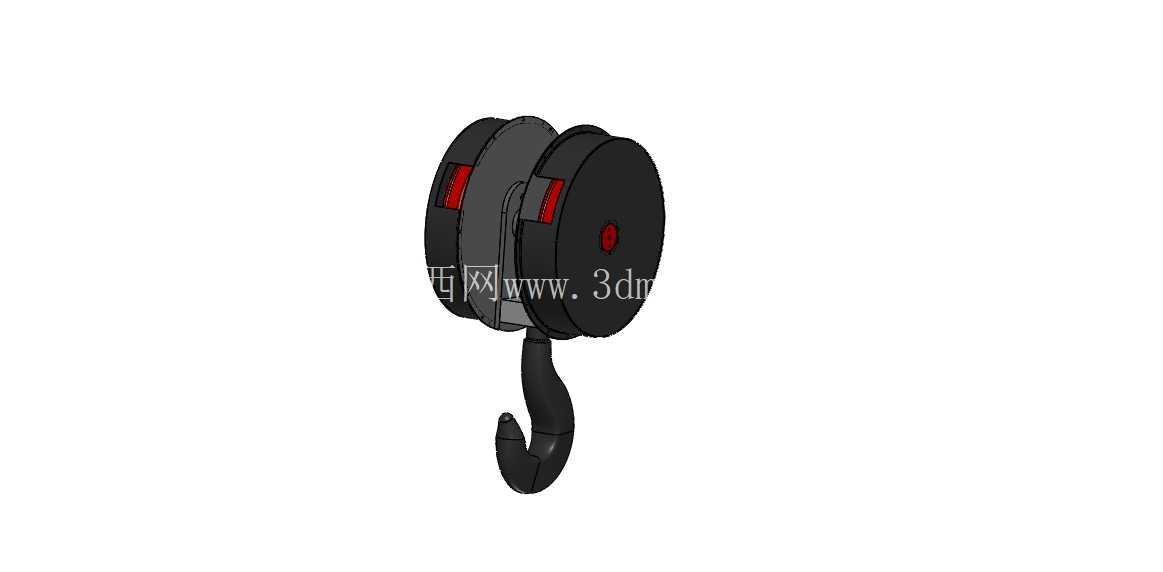

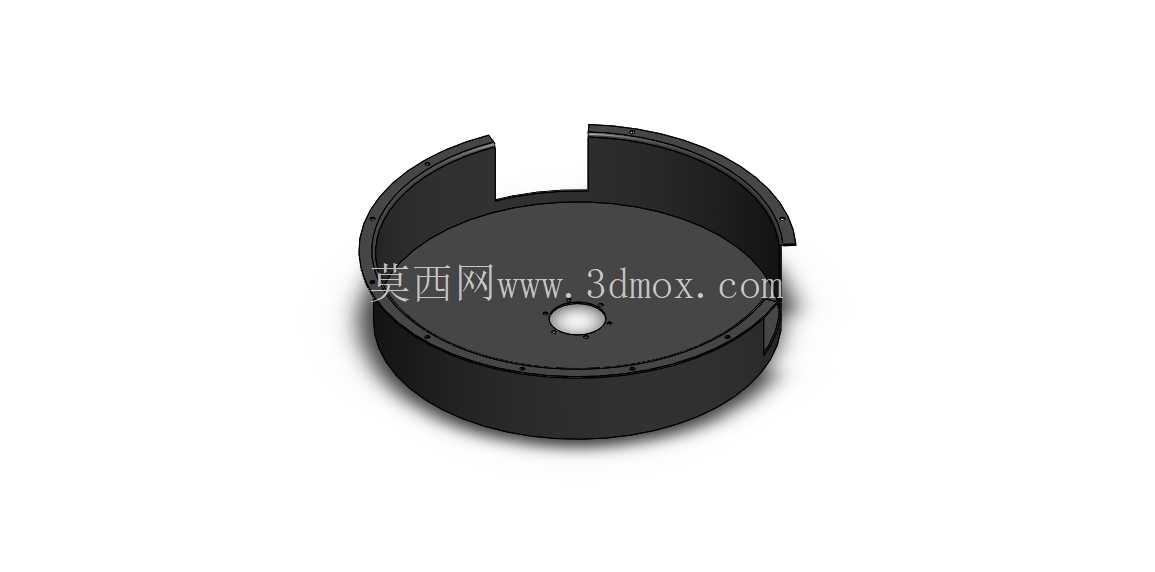

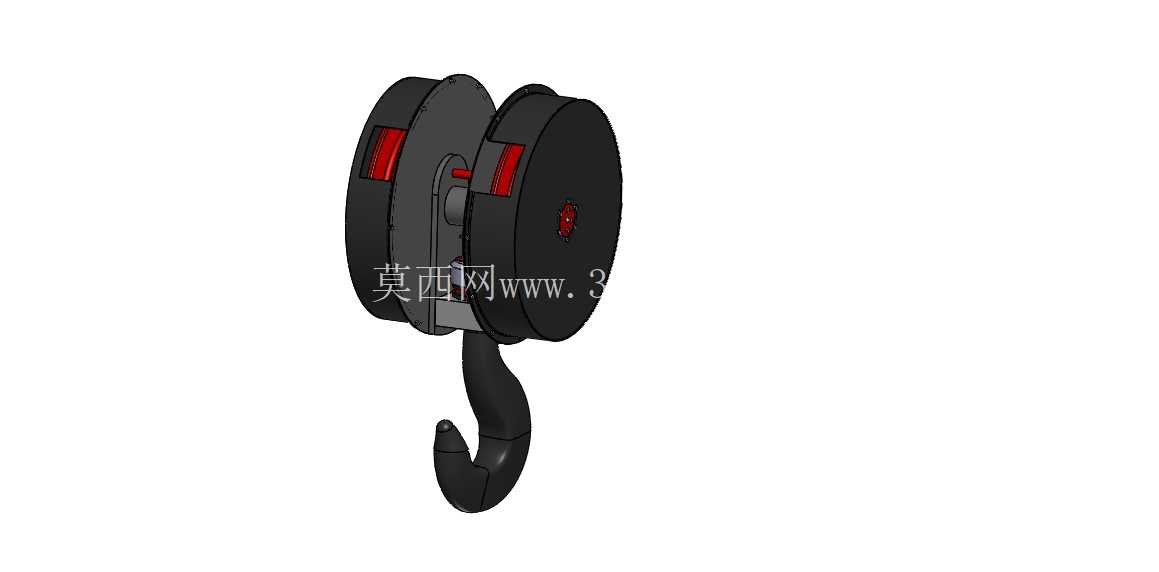

　　在厂房重型工件转运、港口散货装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩组是直接承接吊重载荷的终端执行部件，其结构可靠性直接决定整个起重作业的安全冗余度，这套双轮结构的吊钩组，针对中小吨位常规吊装工况做了针对性的结构优化，适配车间内单梁起重机、门式起重机的日常吊装需求。从实际功能逻辑来看，这套吊钩组的双滑轮设计，核心是匹配双绳起升机构的钢丝绳排布，两根钢丝绳分别绕入两个独立滑轮槽，既可以平衡起升过程中吊钩的偏摆力矩，避免单绳受力带来的吊钩扭转问题，也能通过滑轮组的倍率换算，降低单根钢丝绳的实际承载负荷，在同等钢丝绳直径参数下提升整体额定起重量。滑轮外侧设置的半封闭防护罩，并非单纯的外观防护结构，其内侧预留的钢丝绳导向间隙刚好卡入滑轮槽边缘，能避免作业过程中钢丝绳因吊重晃动脱出滑轮槽引发的卡滞、断丝风险，防护罩上的红色标识块是现场作业的安全警示位，方便地面指挥人员在远距离观察吊钩的对位状态，快速判断吊钩是否处于垂直起吊位置。吊钩本体采用锻造钩头的经典曲臂结构，钩身的圆弧曲率经过载荷验算，在挂入吊装带、卸扣这类常规吊具时，接触面的应力分布均匀，不会出现局部应力集中导致的钩身变形问题，钩头端部的防脱挡片结构，能在吊具挂入后自动复位封闭钩口，避免起升过程中吊具从钩口滑脱的安全隐患。

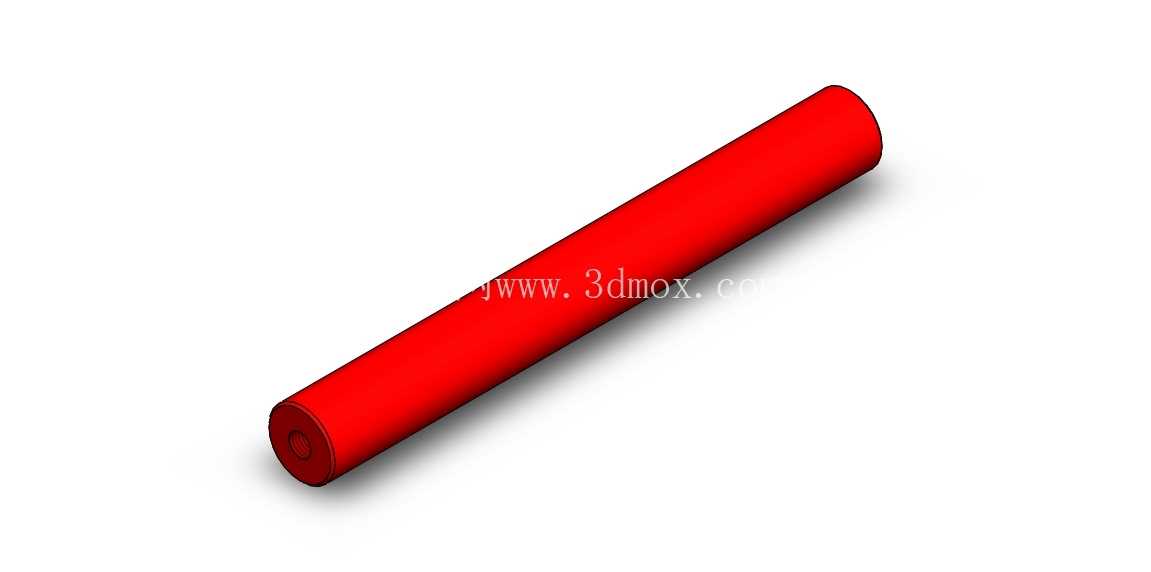

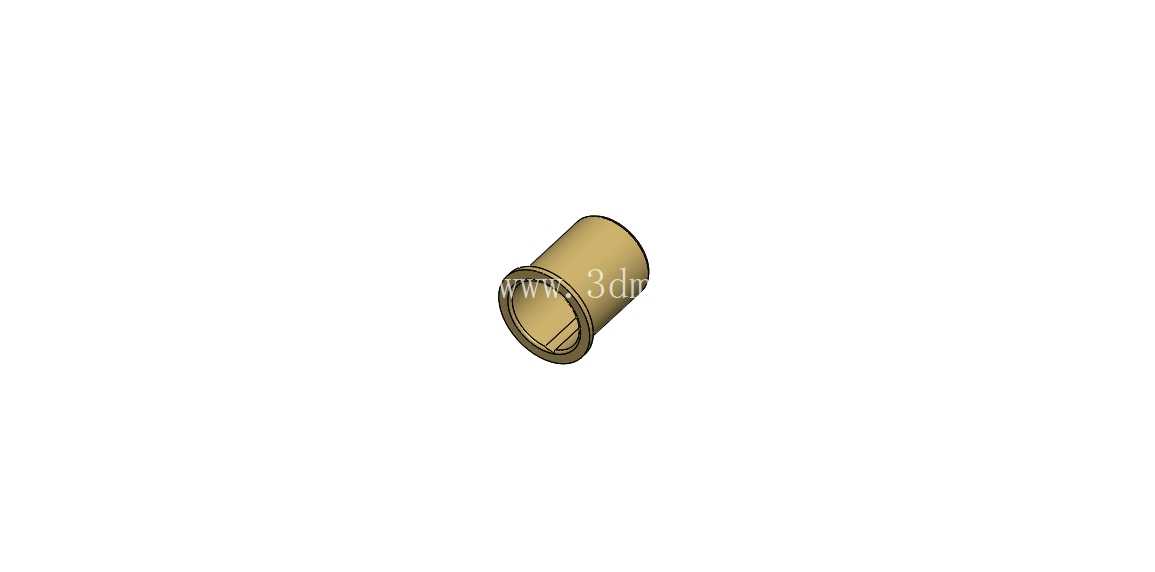

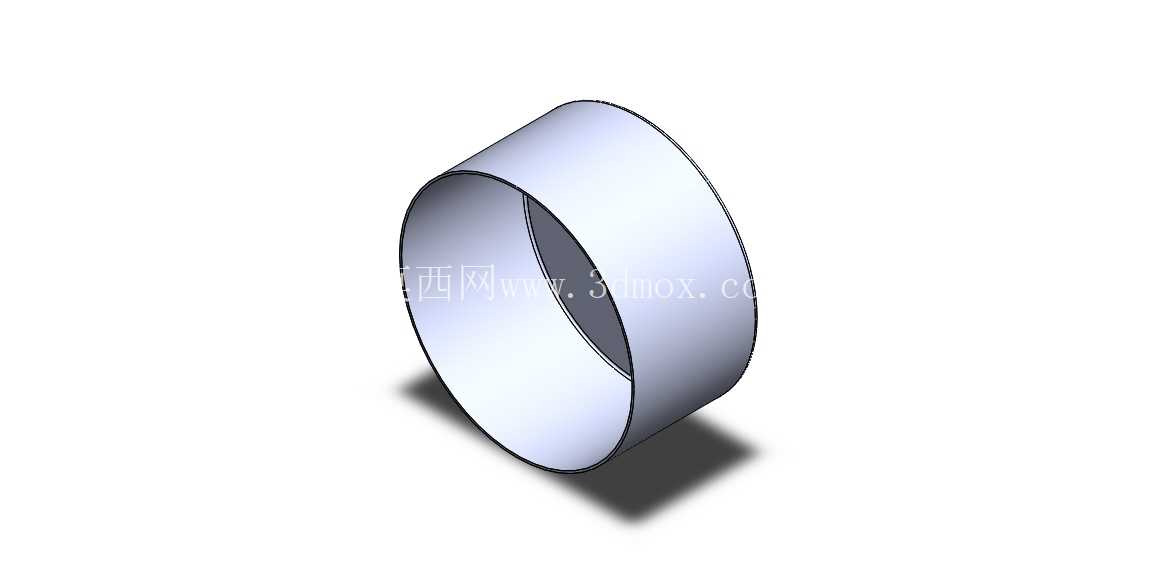

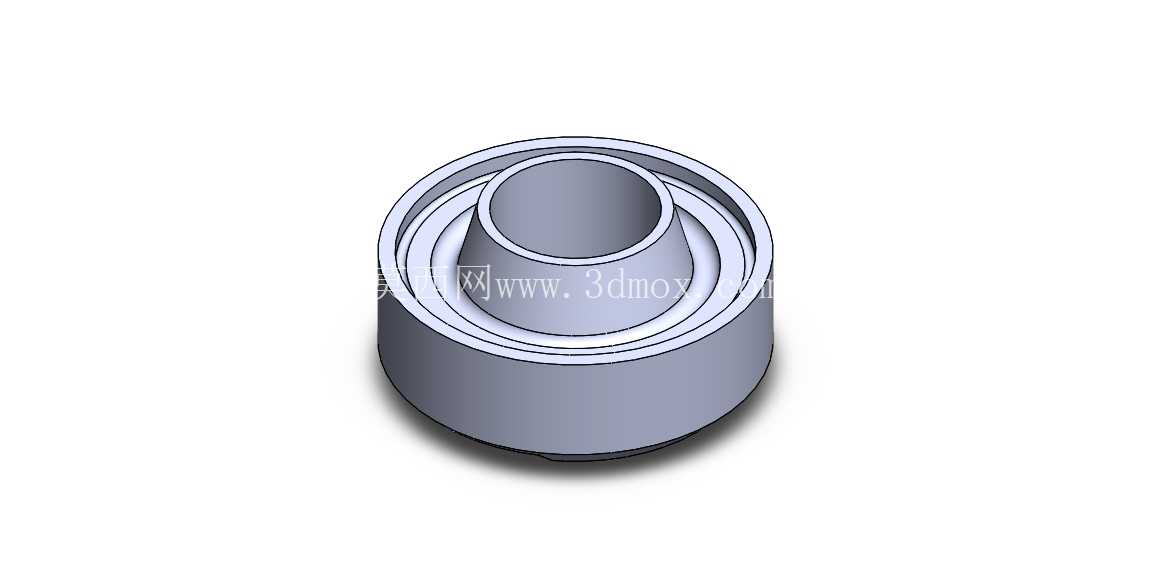

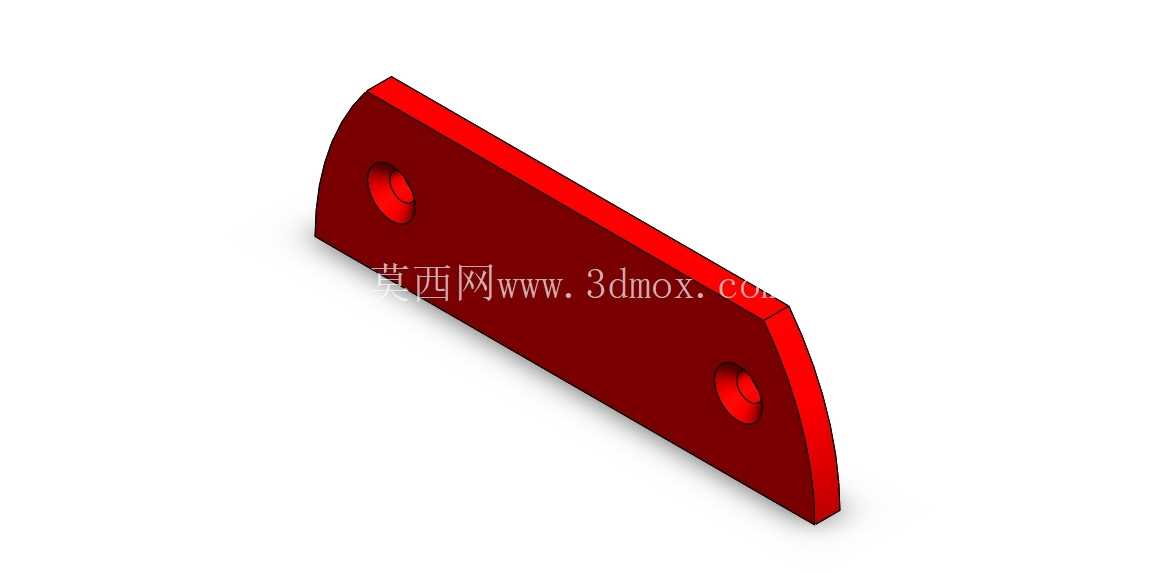

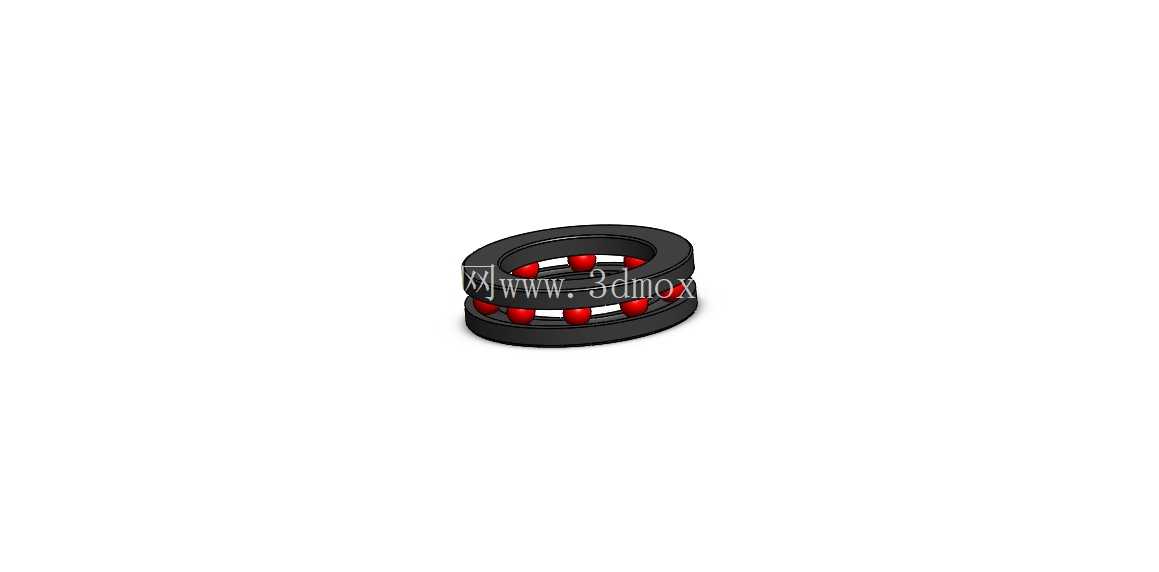

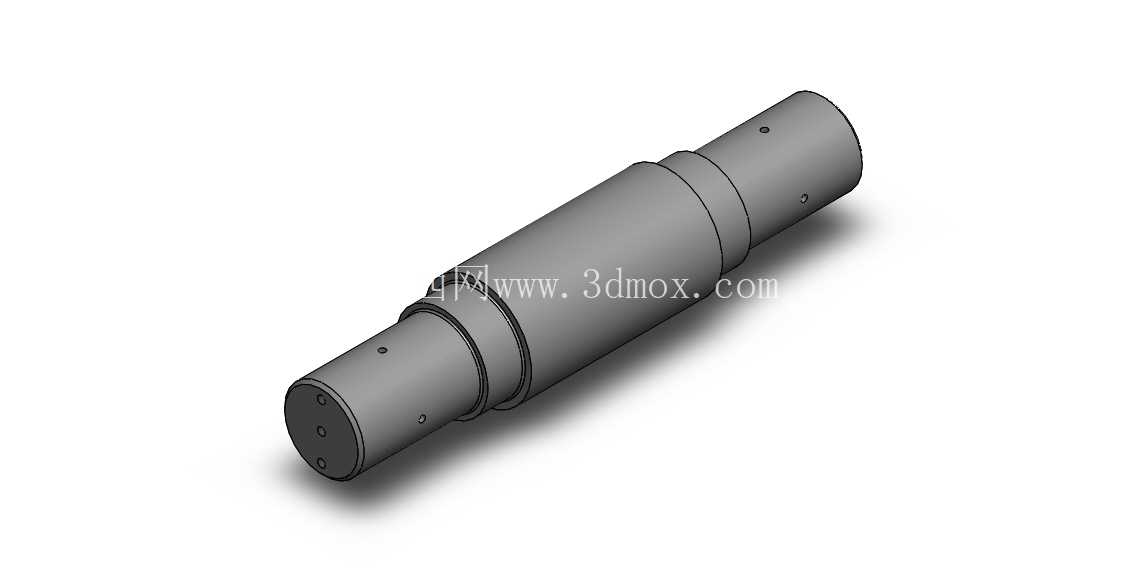

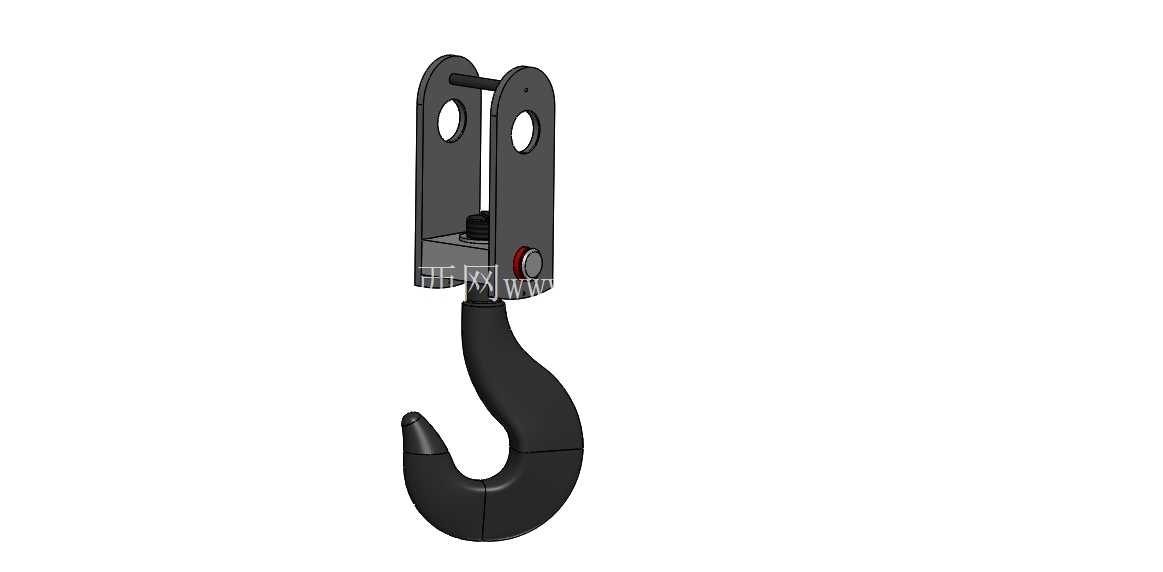

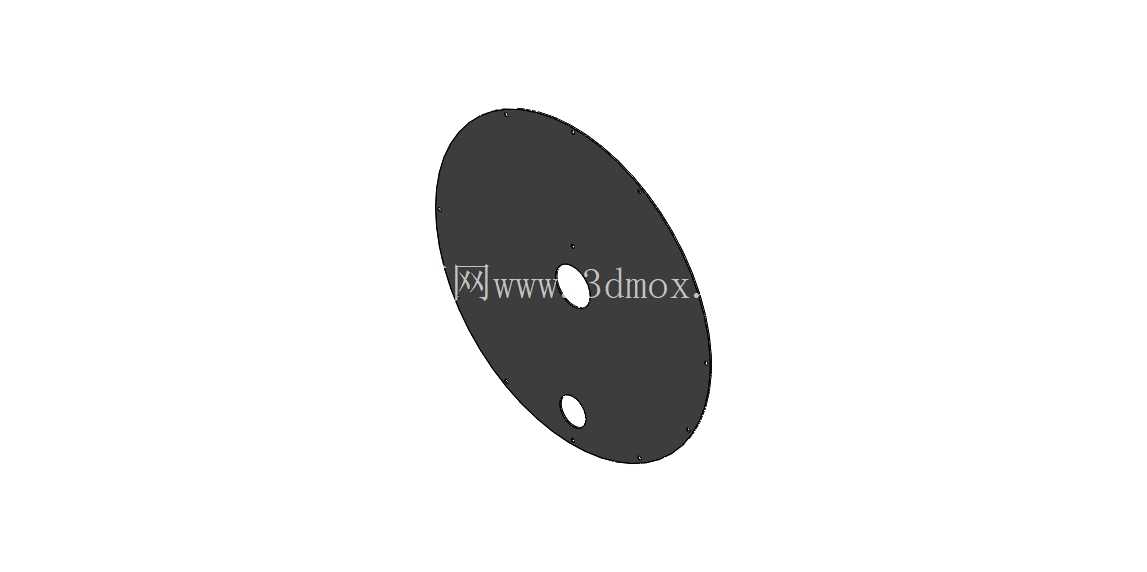

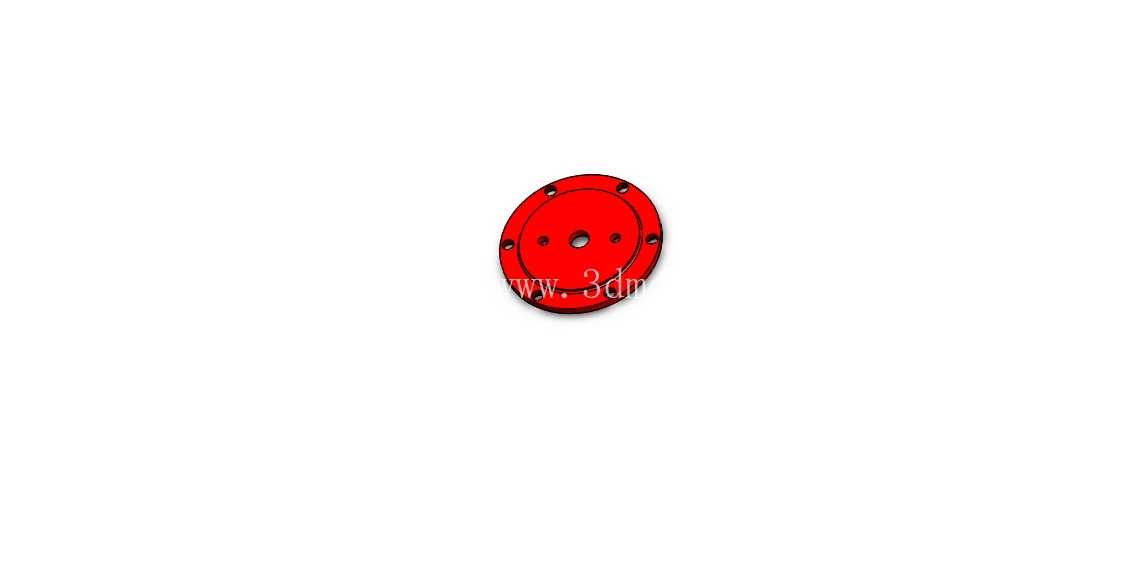

　　从设计思路层面拆解，这套吊钩组的滑轮轴与钩头横梁采用分体式装配结构，滑轮通过滚动轴承安装在固定心轴上，起升过程中滑轮随钢丝绳转动时的摩擦阻力更小，能减少钢丝绳的磨损速率，延长钢丝绳的更换周期；心轴两端与吊钩侧板的连接采用定位轴套加锁紧挡板的固定方式，日常维护时只需拆除外侧挡板即可抽出心轴，快速完成滑轮轴承的润滑、更换作业，不需要整体拆解吊钩总成，能大幅降低现场设备维护的停机时间。吊钩与横梁的连接采用推力轴承配合铰接结构，吊重状态下吊钩可以绕垂直轴线360度自由旋转，方便地面作业人员调整吊重的朝向，不需要反复撬动吊重或者调整起重机的回转角度，尤其适合需要精准对位的设备安装类吊装作业。

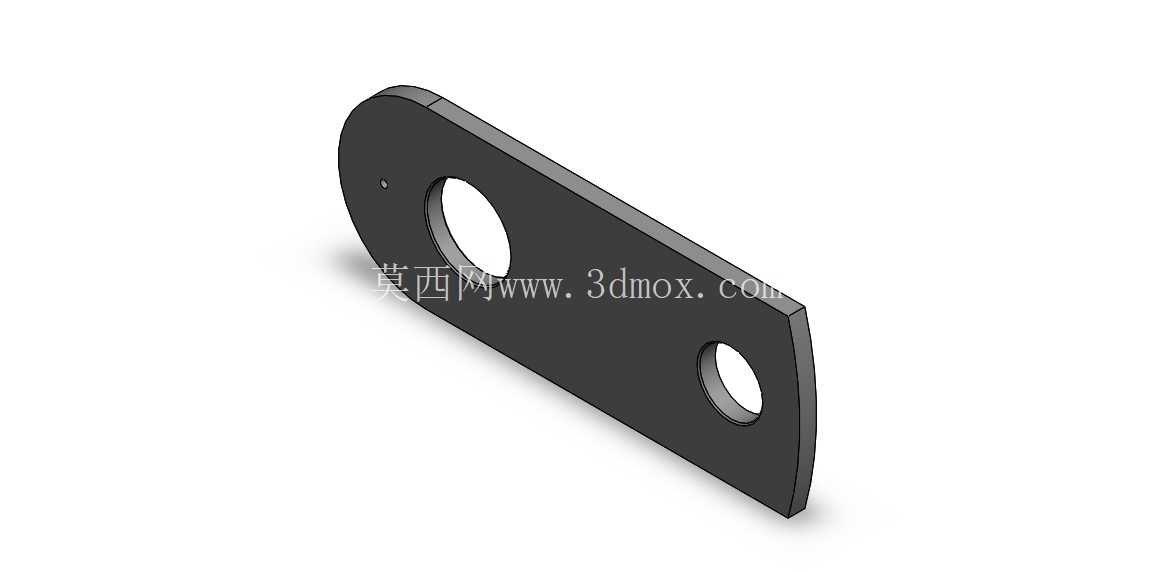

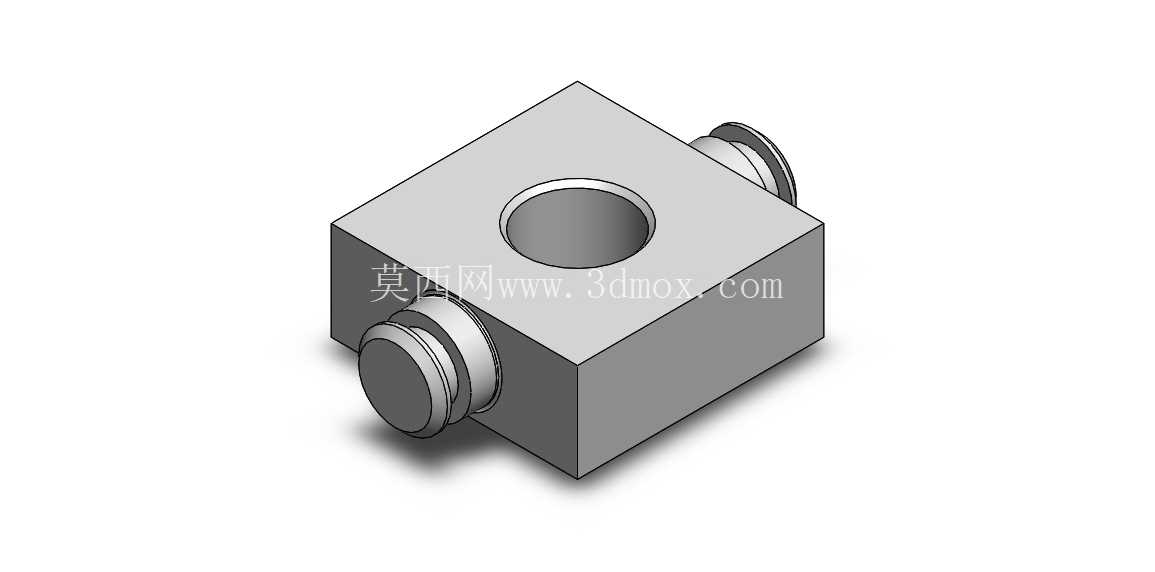

　　关于安装边界与尺寸适配，这套吊钩组的两个滑轮槽间距严格匹配对应吨位双绳起升机构的钢丝绳出绳间距，安装时只需将两根钢丝绳分别穿入对应滑轮槽，调整好钢丝绳的固定端长度即可完成装配，不需要额外调整滑轮的轴向位置；吊钩侧板的上部开孔尺寸适配起重机的起升钢丝绳动滑轮组安装位，下部的钩头横梁安装孔同轴度公差控制在0.1mm以内，避免装配后横梁出现偏斜导致吊钩受力不均；整体结构的垂直方向总高度经过优化，在保证滑轮转动空间、吊钩摆动余量的前提下，尽可能压缩了整体高度尺寸，能提升起重机的有效起升高度，在厂房高度有限的室内作业场景下，这一尺寸优化能拓展设备的作业覆盖范围，避免因吊钩组自身高度过大导致吊重无法提升到目标高度。

　　实际作业过程中，这套吊钩组的侧向摆动间隙控制在合理范围内，双滑轮的对称结构让吊钩在空载状态下也能保持垂直状态，不会出现单侧偏重倾斜的问题，方便作业人员快速将吊钩对位到吊点位置；钩身的黑色表面处理层具备较好的耐磨性能，长期与卸扣、吊装带摩擦也不会出现表层脱落锈蚀的问题，适合车间、户外工地这类多粉尘、易受潮的作业环境。滑轮轮槽的表面粗糙度经过精加工处理，钢丝绳与轮槽接触时的接触应力分布均匀，不会因为轮槽表面粗糙加速钢丝绳的磨损，防护罩与滑轮之间的间隙控制在5mm以内，既不会干涉滑轮的正常转动，也能阻挡作业过程中飞溅的焊渣、混凝土碎块等杂物进入滑轮槽，避免杂物卡入钢丝绳与轮槽之间引发的钢丝绳损伤。
