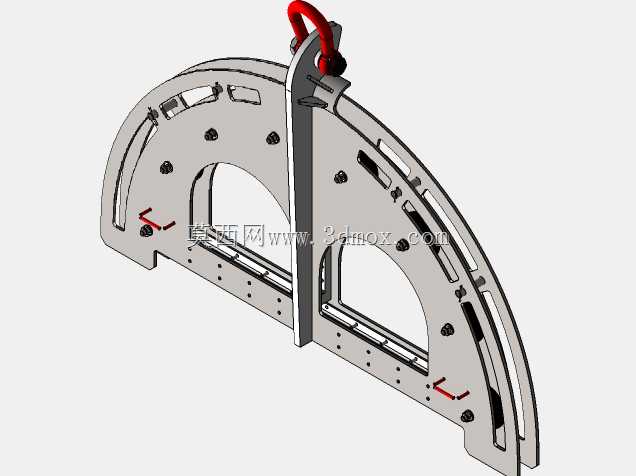

传感器配套环形导向滑轮结构设计

　　在工业传感检测的线缆布设、位移随动机构中，这类环形导向滑轮是很容易被忽略但直接影响检测精度的小部件，很多现场调试出现的信号漂移、线缆磨损卡滞问题，追根溯源往往是导向滑轮的结构设计没有匹配安装边界和载荷特性。做这个结构的三维建模时，最先要明确的是它的实际使用场景：多数情况下它配套接触式位移传感器、拉绳传感器使用，负责把被测部件的直线/曲线位移通过绕线传导转化为传感器的计量行程，部分张力检测场景下，它也会作为张力传导轮承担恒定的线缆导向压力，避免线缆偏磨、跳槽导致的检测数据跳变。

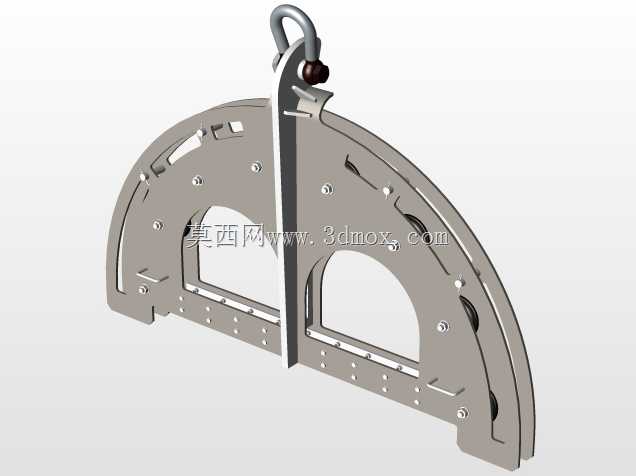

　　从功能特性上看，这个环形滑轮采用了等宽环形轮槽设计，轮槽的圆弧曲率是按照常用的包覆线缆直径做的匹配，槽壁做了微小的拔模斜度，既可以保证线缆在轮槽内居中滑动，不会因为运行中的小幅振动脱出轮槽，也能减少线缆和轮槽侧壁的硬摩擦，延长配套线缆的使用寿命。轮体中心的安装孔做了同轴度公差约束，建模时特意预留了标准轴承的安装位，实际装配时可以压入微型深沟球轴承，降低滑轮转动时的阻尼，避免因为滑轮卡滞导致的传感器拉力过载，要知道拉绳类传感器的内置拉绳拉力通常只有几牛，哪怕很小的转动阻尼都会带来检测误差，严重时甚至会拉断内置拉绳。

　　设计思路上没有做多余的减重镂空结构，毕竟这类滑轮的整体尺寸不大，轮体采用一体式环形结构，轮缘做了小圆角钝化处理，没有尖锐的棱边，一方面是避免安装调试时划伤操作人员，另一方面也防止尖锐棱边割伤线缆外层护套。轮体的端面做了平面度要求，保证安装时和安装支架的端面贴合平整，不会出现安装倾斜导致的轮体偏摆，要知道如果滑轮安装偏摆超过1度，运行时线缆就会持续蹭到轮槽一侧，短时间内就会磨破线缆护套，在有油污、切削液的工业现场，很容易造成线缆短路、信号中断的故障。

　　关于外形尺寸和安装边界，建模时把轮体的外径控制在适配常规传感器安装支架的尺寸范围内，轮槽的深度满足线缆最大包覆角180度时不会脱出的要求，中心安装孔的基准和轮槽的基准完全重合，保证转动时的径向跳动量控制在极小范围内，避免因为轮体跳动带来的线缆张力波动，影响传感器的检测稳定性。安装位的轴向尺寸做了严格的约束，保证压入轴承后，轴承端面和轮体端面的高度差符合卡簧安装的空间要求，不需要现场额外做修配加工，拿到加工件就可以直接完成装配。另外轮体的材料适配性也在建模时做了考虑，不管是采用POM工程塑料加工做低载荷高速导向，还是采用铝合金阳极氧化处理做中等载荷的长期使用，或是采用不锈钢材质做腐蚀环境下的应用，这个结构的壁厚都能满足不同材料的加工工艺要求，不会出现注塑缩痕、加工变形的问题。

　　很多刚入行的设计人员做这类滑轮时，往往只画个环形圈加个孔就完事，忽略了轮槽曲率、同轴度、安装端面平面度这些细节，实际装到设备上就会出现各种各样的小问题，反复整改耽误项目进度。做这个三维结构的时候，把现场实际安装、调试、维护中会遇到的问题都提前在结构上做了规避，比如轮槽的宽度留了合理的余量，允许配套线缆有小幅的直径公差，不需要因为线缆批次不同就重新加工滑轮；中心轴承位的公差按照基孔制配合做了选取，压装时不会出现过盈太大导致轴承卡滞，或是间隙太大导致轴承跑内圈跑外圈的问题。在设备布线的场景里，这类滑轮也可以作为线缆转向轮使用，把设备运动部件的拖链线缆做分段导向，减少拖链的运行阻力，避免线缆在拖链内出现弯折疲劳，尤其是在长行程的直线运动机构上，合理布置这类环形导向滑轮，能大幅降低线缆的故障概率，减少设备的维护成本。
