多轮组合式起重导向滑轮结构设计

　　在车间小型物料吊装、户外轻型设备移位、生产线物料定点转运这类需要改变绳索牵引方向、分散载荷的作业场景里，这类多轮组合滑轮是非常实用的机械传力部件。区别于单轮定滑轮仅能改变力的方向，这套组合结构整合了三个带密封轴承的滑轮单元，通过一体式铸钢支架连接，既可以作为定滑轮组固定在吊装架、龙门架的横梁端做导向使用，也可以搭配吊钩作为动滑轮组实现省力牵引，适配直径6-10mm的钢丝绳或者高强度尼龙牵引绳，单组额定承载可以覆盖0.5-2t的轻型作业需求，足够应对日常机加工车间工件周转、仓储小件货物吊装、户外管线铺设牵引这类非重型起重场景。

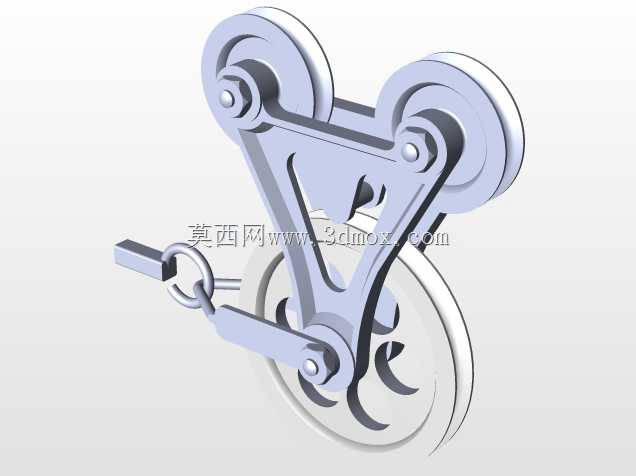

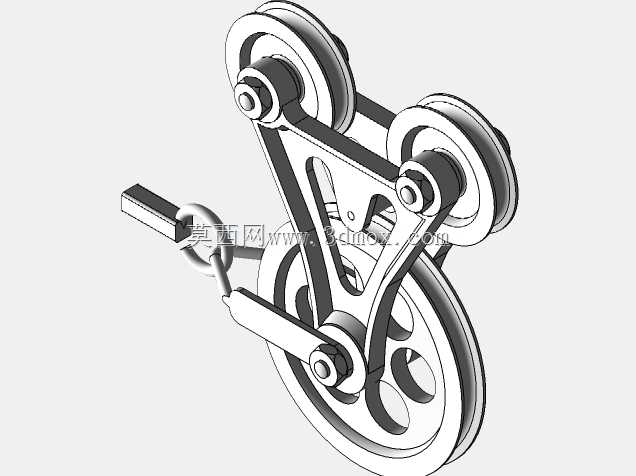

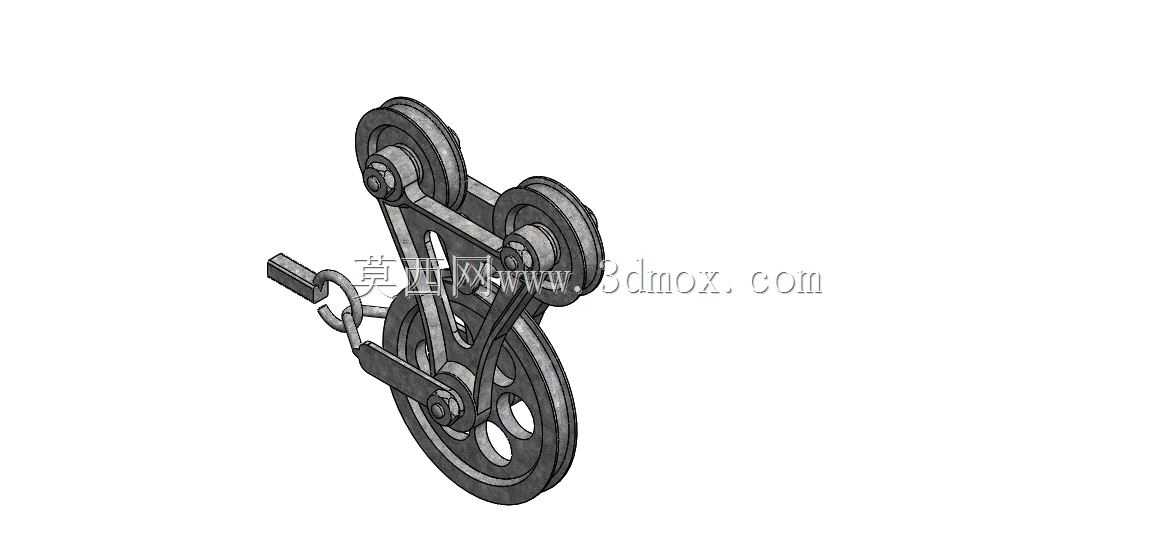

　　从结构设计逻辑来看，这套滑轮的支架采用了三角分布的轮位布局，下方大直径滑轮作为主承载轮，上方两个小直径滑轮作为导向分绳轮，三个轮的绳槽中心处于同一平面，避免绳索在牵引过程中出现偏磨、脱槽的问题。每个滑轮的轮体都采用了中间带辐条减重的结构，绳槽做了R角圆弧过渡，表面粗糙度控制在Ra3.2以内，减少绳索运行过程中的磨损，延长牵引绳的使用寿命。轮体中心镶嵌了带防尘盖的深沟球轴承，内孔配合台阶式销轴固定在支架上，销轴端部加装开口销防脱，既保证了滑轮转动的顺滑度，也避免长期运行后销轴窜动导致的结构松脱。支架端部预留了挂接孔位，可以直接连接卸扣、吊环或者牵引挂钩，不需要额外加工转接件，适配现场快速安装的需求。

　　在安装边界方面，这套滑轮组的整体外轮廓尺寸控制在220mm×160mm×80mm以内，主承载轮直径120mm，上方两个导向轮直径60mm，支架采用8mm厚的Q235钢板冲压焊接成型，焊接位置做了去应力处理，避免长期承载后出现支架变形。安装时需要注意固定端的连接强度，作为定滑轮使用时，固定挂点的承载能力需要大于滑轮组额定载荷的1.5倍，预留足够的安全余量；作为动滑轮使用时，绳索的穿绕方式需要遵循从固定端出发，依次绕过动滑轮、定滑轮的顺序，保证每个滑轮的受力均匀，避免单个轮体过载。绳索穿入后需要检查绳槽的贴合度，确保绳索完全落在槽底，没有出现卡滞、偏出绳槽的情况，空载试运行时转动应顺滑无卡涩，没有异常异响。

　　实际使用过程中，这类组合滑轮相比单轮结构的优势在于可以根据作业需求灵活调整穿绳方式，实现不同的传动比，当需要更大牵引力时，可以通过增加穿绳的折返次数降低牵引端的拉力，适合没有大功率起重设备的现场做轻型吊装作业。同时支架上预留的挂点可以同时连接保险绳，在主牵引绳出现意外时提供二次防护，提升作业的安全性。轮体的轴承采用预润滑密封结构，日常维护只需要定期清理绳槽内的泥沙、铁屑等杂物，不需要频繁加注润滑脂，适合在多粉尘、户外露天的作业环境下使用，维护成本很低。针对不同的作业场景，还可以通过更换不同直径的销轴、调整支架的开孔位置适配不同规格的绳索，结构的拓展性较强，能够满足多数轻型牵引、吊装作业的使用需求。
