拉杆式双作用标准气缸结构设计

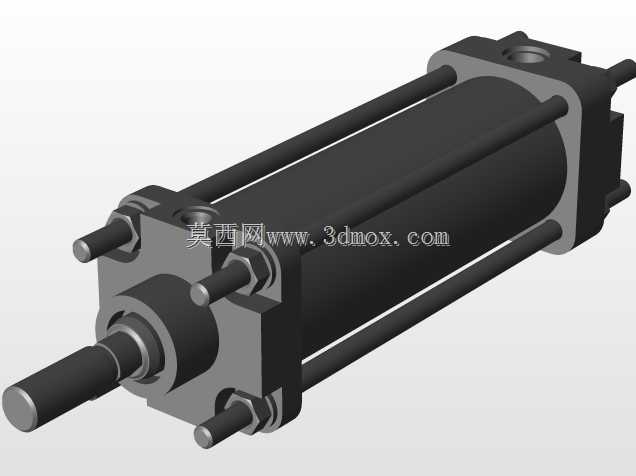

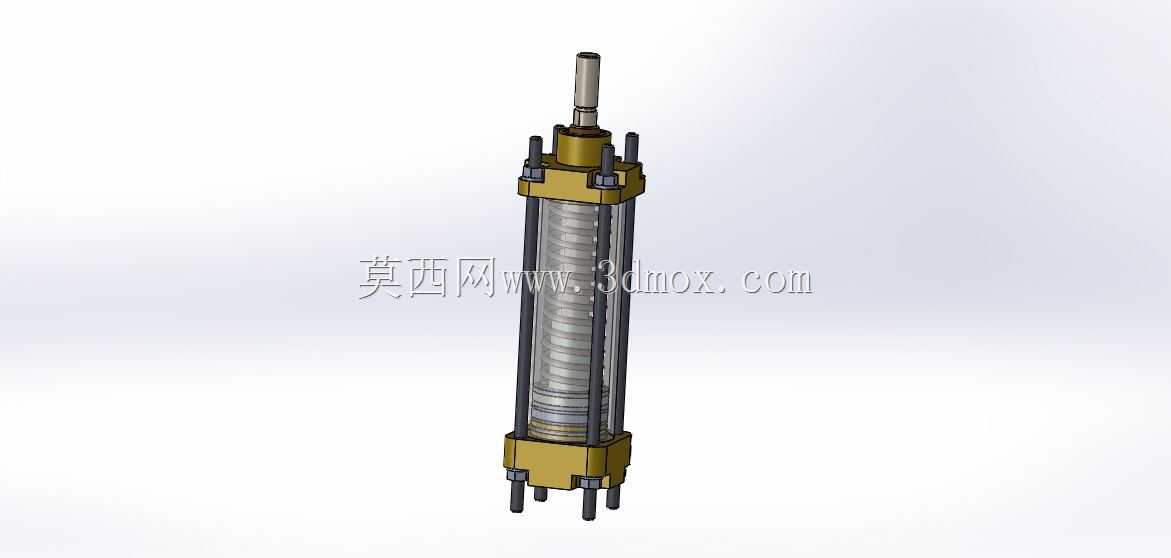

　　在自动化产线的气动回路搭建、工装夹具的动力输出、轻工包装设备的往复动作执行场景里，拉杆式气缸是普及率极高的气动执行部件，这款双作用拉杆气缸的结构设计，完全围绕常规工业场景的通用安装需求展开，没有做特殊工况的定制化改型，适配绝大多数0.1-1.0MPa工作压力范围的常规气动系统。从结构组成来看，这款气缸采用四根通长拉杆拉紧前后端盖与缸筒的经典结构，前后端盖采用硬质氧化铝合金材质，既保证了端盖的结构强度，又能控制整体自重，缸筒选用透明硬质工程材质做示意建模，实际量产场景下可替换为阳极氧化铝合金缸筒或者不锈钢缸筒，适配不同的工作环境腐蚀防护需求。活塞部分采用双密封圈组合密封结构，一道格莱圈负责活塞与缸筒内壁的动密封，一道O型圈负责静密封，

　　保证活塞两侧腔室的气压隔离，避免窜气导致的输出力不足问题，活塞杆表面做镀硬铬处理示意，实际应用中可根据耐磨需求选择高频淬火或者不锈钢活塞杆，适配多粉尘、有轻微飞溅的车间工况。设计过程中优先考虑了安装兼容性，前后端盖都预留了标准的通孔安装位，既可以做轴向脚架安装，也可以搭配法兰板做前法兰或者后法兰安装，还能选配中间耳轴做摆动安装，覆盖绝大多数设备的安装空间需求。从安装边界来看，这款气缸的活塞杆伸出端采用标准外螺纹连接结构，可直接连接浮动接头、鱼眼接头或者负载连接块，不需要额外做转接件加工，端盖上的气嘴接口采用标准内螺纹，适配常规气动快插接头，不需要特殊定制管路连接件。在功能特性上，这款气缸为双作用结构，

　　通过两侧腔室的压差推动活塞做往复直线运动，相比单作用弹簧复位气缸，它的伸出和缩回动作都可以通过气压精确控制，输出力稳定，不会因为弹簧疲劳出现复位力衰减的问题，适合长行程、高频次往复动作的使用场景。缸筒外侧的四根拉杆不仅起到拉紧端盖的作用，还可以作为行程开关的安装导轨，直接在拉杆上固定磁性开关支架，不需要额外在缸筒上开槽或者粘贴安装座，调整行程检测位置的时候只需要松开支架螺丝滑动即可，调试效率更高。设计时特意将端盖的缓冲结构做了内置式处理，在活塞运行到行程端点的时候，端盖上的缓冲柱塞会先封堵主排气通道，让残留气体通过细小的缓冲节流槽缓慢排出，形成气垫缓冲，避免活塞刚性撞击端盖产生噪音和结构损伤，缓冲节流阀可以从端盖外侧直接调整，

　　不需要拆解气缸就能根据负载重量和运行速度调整缓冲效果，现场调试十分方便。从实际选型适配的角度看，这类拉杆气缸的缸径、行程都可以按照标准系列做参数化调整，这款建模的结构完全遵循标准气缸的尺寸链规范，所有配合尺寸都符合行业通用的安装尺寸标准，替换同规格不同品牌的气缸时不需要改动设备上的安装孔位，互换性极强。在气动系统的布局里，这类气缸通常搭配二位五通电磁阀使用，通过电磁阀的换向控制气缸的伸出与缩回，回路中搭配节流阀可以调整气缸的运行速度，搭配调压阀可以调整输出力大小，能够满足从简单的工件推送到工装夹紧、工位升降、挡料定位等多种不同的动作需求。建模过程中对所有零件的配合公差都做了合理预留，比如活塞与缸筒的间隙控制在0.02-0.04mm之间，既保证密封圈有足够的压缩量实现密封，又不会因为间隙过小导致运行卡滞，活塞杆与前端盖导向套的配合采用H8/f7的间隙配合，导向套选用含油铜合金材质，保证活塞杆长期往复运行不会出现偏磨，前端盖还预留了防尘圈的安装槽，避免外界粉尘、切屑进入缸筒内部划伤密封件和缸筒内壁，提升气缸的整体使用寿命。对于设备设计人员来说，这类标准气缸的三维模型可以直接导入设备装配体中做干涉检查，提前验证安装空间是否足够，活塞杆伸出时是否会和周边的工装、工件产生碰撞，不需要等到零件加工组装时才发现空间干涉问题，能够大幅缩短设备的设计迭代周期，减少现场改造成本。
