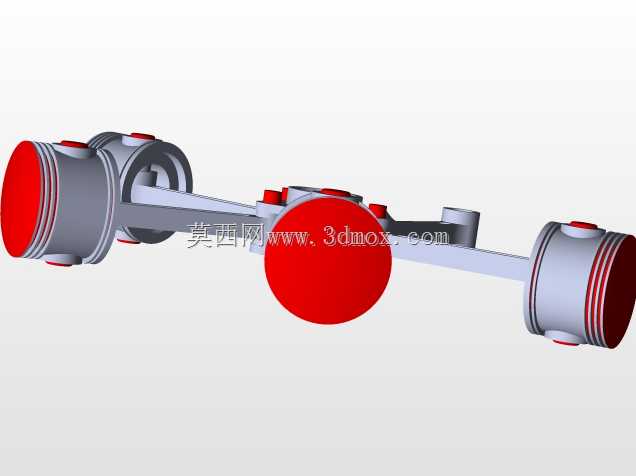

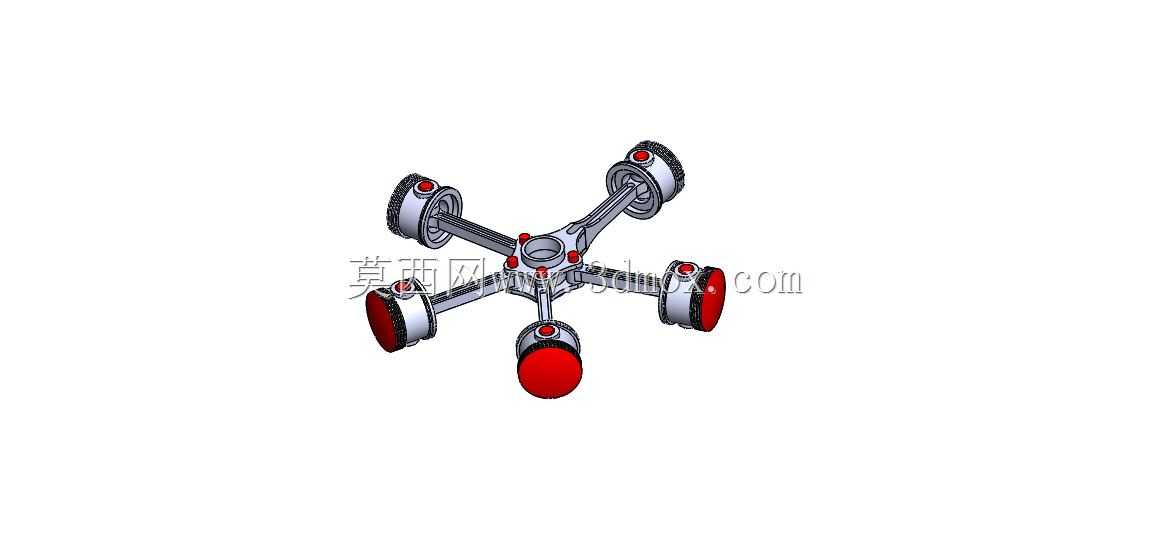

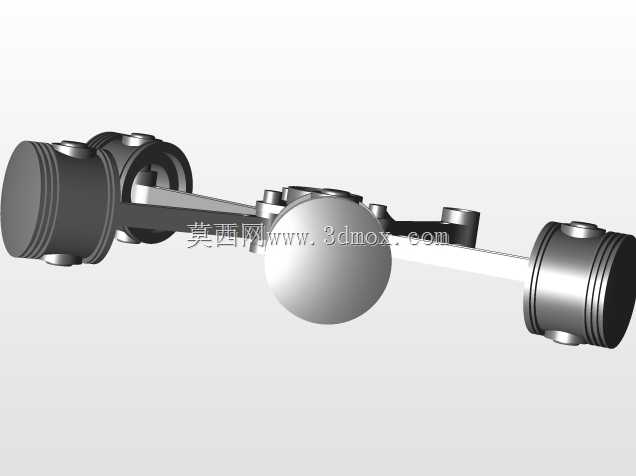

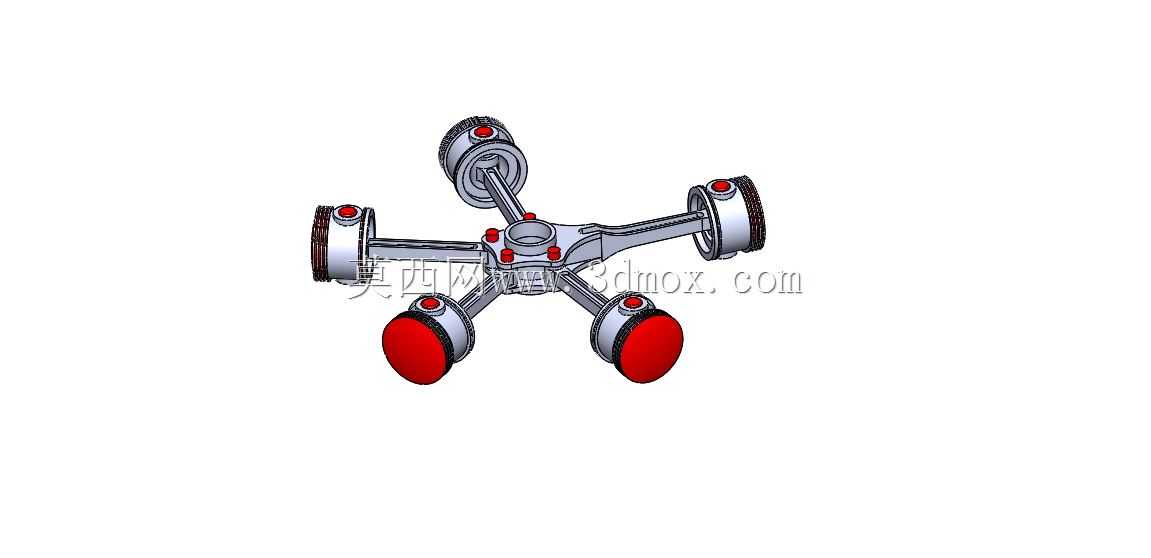

星型排布径向连杆活塞组结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:562884
  • 星型排布径向连杆活塞组结构设计
  • 星型排布径向连杆活塞组结构设计
  • 星型排布径向连杆活塞组结构设计
  • 星型排布径向连杆活塞组结构设计

  在航空活塞发动机、小型固定式动力机组这类对径向尺寸利用率要求较高的动力场景中,径向连杆组件是实现活塞往复运动与曲轴旋转运动转换的核心传动部件,区别于直列、V型排布的连杆结构,这类星型排布的连杆组所有活塞销端围绕中心曲轴呈均匀放射状分布,能在有限的径向空间内布置更多做功单元,大幅提升同排量下的功率密度,同时让整机的重心更靠近曲轴中心,降低高速运转时的不平衡振动。从实际工况适配来看,这类连杆组件需要承受活塞往复运动产生的交变冲击载荷,以及燃烧做功瞬间的爆发压力传递,因此在结构设计时,首先要保证连杆大端与曲柄销的配合精度,大端采用剖分结构时,结合面的定位精度直接影响运转过程中的轴瓦贴合度,若配合间隙控制不当,长期运转后容易出现轴瓦偏磨、

  连杆大端失圆等故障,最终导致动力输出不稳甚至部件断裂。设计过程中需要先确定中心曲柄的回转半径,这个参数直接决定了活塞的行程长度,而活塞行程与缸径的比值,又会直接影响整机的压缩比与做功效率,针对星型排布的特性,每一根连杆的小端孔中心到大端孔中心的中心距必须保持高度一致,公差需要控制在微米级,否则不同气缸的活塞到达上止点的位置会出现偏差,部分气缸会出现压缩比不足、气门碰活塞的问题,另一部分气缸则可能因为余隙容积过大导致燃烧效率骤降。从安装边界来看,这类径向连杆组件的整体外轮廓尺寸由连杆长度、活塞直径共同决定,中心曲轴的安装轴径需要匹配大端轴瓦的内径,装配时需要按照对角顺序逐次拧紧连杆大端的紧固螺栓,

  拧紧力矩需要严格按照材料屈服强度的70%设定,避免螺栓预紧力不足导致运转中连杆松脱,或是预紧力过大导致螺栓塑性变形断裂。每根连杆的杆身采用工字形截面设计,这种截面能在保证结构强度、抗弯曲扭转性能的前提下,尽可能降低连杆自身的往复运动质量,减少曲轴运转时需要平衡的惯性力,活塞销端的衬套采用过盈配合压入连杆小端,衬套内孔需要预留活塞销的配合间隙,间隙过大会导致活塞销敲击异响,间隙过小则会在热机状态下出现活塞销卡滞,引发拉缸故障。在实际应用场景中,这类径向连杆组件不仅用于传统的星型航空活塞发动机,在部分小型径向排布的柱塞泵、压缩机中也有类似的结构应用,只是动力传递方向相反——由曲轴带动连杆推动柱塞完成流体的抽吸与加压,

  这类应用场景下连杆的受力状态与发动机场景略有区别,主要承受柱塞端的反推压力,对杆身的抗压稳定性要求更高,设计时需要适当加大杆身的截面面积,降低长径比,避免受压时出现失稳弯曲。从结构细节来看,中心的星形连接座需要同时与多根连杆的大端配合,连接座的油道设计直接影响所有连杆大端轴瓦的润滑效果,设计时需要在曲柄中心设置主油道,通过径向油孔将压力润滑油输送到每一个连杆大端的配合面,润滑油在带走摩擦热量的同时,还能在轴瓦与曲柄销之间形成油膜,避免金属直接接触出现干磨。活塞端的活塞环槽位置需要与连杆小端的摆动角度匹配,避免连杆摆动时与活塞销座内侧发生运动干涉,在确定连杆长度时,需要模拟活塞从上止点到下止点的全行程过程,校验连杆在最大摆动角度下与气缸壁、曲轴平衡块之间的安全间隙,预留至少2mm以上的安全距离,避免加工误差、热膨胀变形导致运转中出现部件碰擦。这类组件的动平衡调校也是设计环节的重点,由于多根连杆与活塞呈对称排布,理论上一阶往复惯性力可以相互抵消,但实际加工中每个部件的质量存在偏差,需要对每一个活塞、连杆进行重量分组,同一台机组使用的活塞、连杆重量差需要控制在5g以内,必要时可以在连杆大端的平衡重位置去重,保证整机高速运转时的振动值控制在允许范围内。
