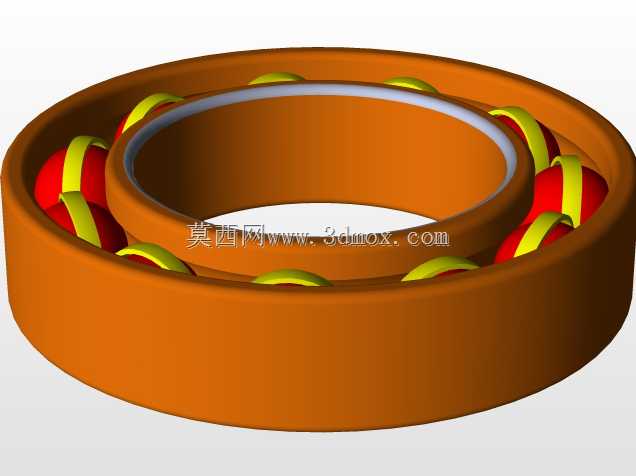

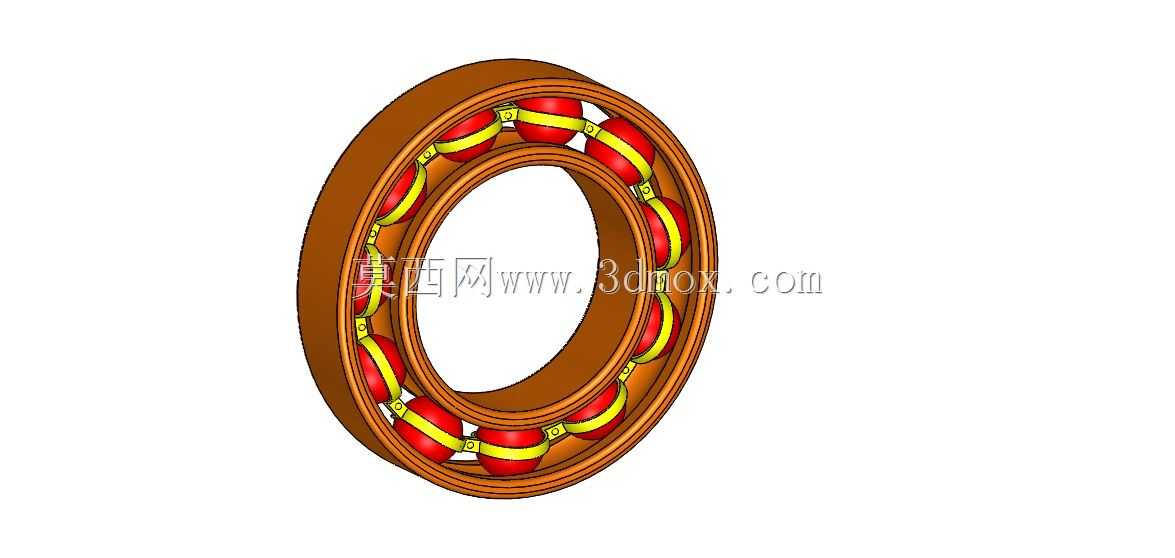

带保持架深沟滚珠轴承三维结构

　　在各类旋转传动设备的设计选型环节，滚珠轴承是应用覆盖范围极广的支承类部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支承端，再到中小型动力设备的输出轴定位，都能见到这类轴承的应用身影。它的核心作用是承接轴系运转过程中的径向载荷，部分适配设计的结构也可承受一定数值的轴向载荷，通过滚动摩擦替代传统滑动摩擦的形式，大幅降低轴系转动过程中的阻力损耗，同时把轴与安装座之间的磨损控制在极低水平，保障整套传动结构的运转精度与使用寿命。

　　从这套三维结构的设计逻辑来看，建模过程优先还原了轴承的核心组成部分：内外两个同轴的环形套圈，套圈上加工有与滚动体曲率匹配的弧形滚道，滚道的曲率半径略大于滚珠半径，既保证滚动体与滚道有足够的接触面积分散载荷，又预留了合理的滚动间隙避免卡滞。均匀排布在滚道之间的钢制滚珠作为核心滚动传力元件，每一颗滚珠的尺寸公差都控制在极小范围内，避免运转过程中出现载荷集中在个别滚动体上的情况。夹在内外圈之间的浪形保持架，作用是将所有滚动体沿圆周方向均匀分隔，防止滚珠在运转过程中互相挤压摩擦，同时引导滚动体在滚道内平稳循环滚动，保持架的兜孔间隙经过合理设定，既不会限制滚珠的自由转动，也不会让滚珠出现过大的窜动位移。

　　做结构设计选用这类轴承时，首先要明确安装边界的尺寸约束：轴承的外径对应安装座的轴承孔配合公差，通常采用基轴制过渡配合，保证轴承外圈在安装孔内不会出现随轴转动的打滑问题；轴承的内孔直径与转轴的轴颈配合，一般选用基孔制过盈配合，确保内圈与转轴同步转动不会出现相对滑移；轴承的宽度尺寸则决定了安装位的轴向预留空间，设计时需要在轴承的一侧预留合理的轴向游隙调整空间，避免轴系受热伸长后轴承被顶死出现运转卡滞。

　　实际建模过程中，需要重点关注几个容易被忽略的结构细节：内外圈滚道的挡边高度，挡边过低会导致轴承承受轴向载荷时滚珠脱出，挡边过高则会增加滚动体与挡边的滑动摩擦，提升运转过程中的温升；保持架的铆钉连接位置，要保证连接后保持架的两个半片不会出现错位，避免兜孔卡滞滚珠；所有滚动体的中心必须处于同一个圆周平面上，否则装配后会出现轴承转动卡顿、径向跳动超标的问题。

　　在不同的应用场景下，这类轴承的选型适配也有区别：高速运转场景下需要选用精度等级更高、游隙更小的组别，同时配合合适的润滑脂填充量，避免高速下润滑脂被甩出失效；重载工况下则需要优先选用滚动体直径更大、滚道接触应力校核更充裕的型号，必要时可以选用带密封盖的结构，防止外界粉尘、水汽进入滚道内部加剧磨损。做三维装配时，还要注意轴承的安装方向，这类对称结构的深沟滚珠轴承虽然没有严格的正反方向要求，但如果是配合带止动槽的外圈结构，就要对准安装座上的止动环位置，保证轴向定位可靠。

　　很多刚接触结构设计的工程师容易忽略轴承的安装工艺性，在建模时没有预留轴承的压装导向角，导致实际装配时轴承套圈被压伤、滚道变形，直接影响轴承的使用寿命。这套三维模型完整还原了轴承的所有装配细节，不管是用于设备整体装配的干涉检查，还是用于轴承安装结构的设计参考，都能直观呈现各部件的配合关系，避免设计阶段出现尺寸匹配错误。比如在设计轴承端盖的时候，可以直接参考模型的外圈尺寸确定端盖的止口直径，参考轴承的宽度尺寸确定端盖的压紧余量，防止出现端盖压死轴承导致运转阻力过大的问题。另外在做轴系的受力分析时，也可以借助这个模型的结构，明确载荷的传递路径：轴颈承受的载荷传递到内圈，再通过滚动体传递到外圈，最后分散到轴承安装座上，整个传力路径的接触位置都可以作为有限元分析的应力集中校核点，提前预判结构的薄弱位置。
