带安装支架导向滑轮组结构设计

　　这款带安装支架的导向滑轮组，在各类需要绳索、线缆、柔性传动件导向换向的工业场景中应用十分广泛，从轻型物料输送线的张紧导向，到小型起重设备的绳索换向，再到自动化设备里的线缆牵引导向，都能看到这类结构的身影。实际使用过程中，它的核心作用是改变柔性传动件的运动方向，同时降低传动过程中的摩擦阻力，减少绳索、线缆的磨损，延长传动件的使用寿命。

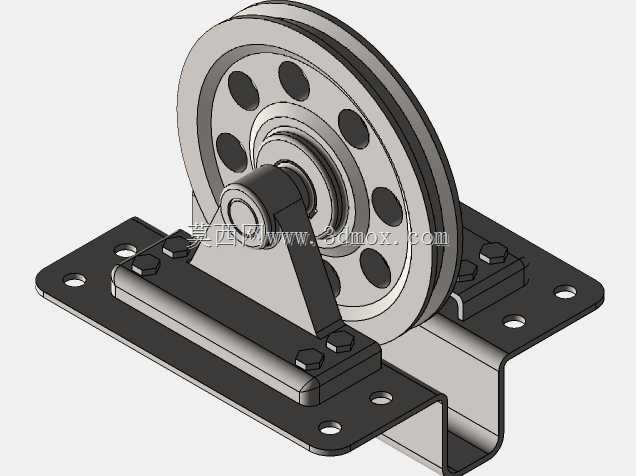

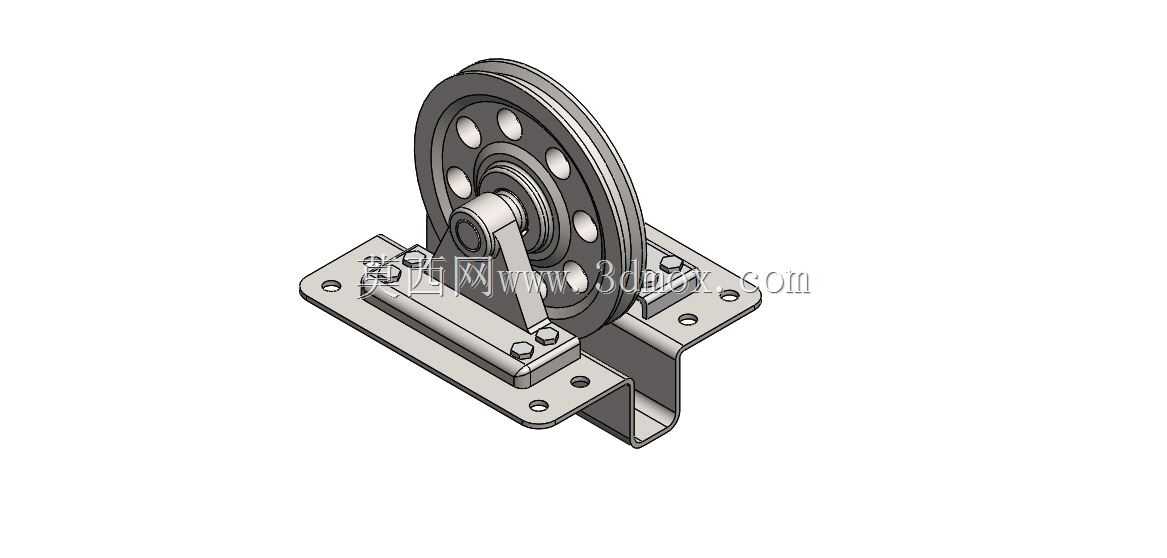

　　从功能特性来看，该滑轮组采用单轮带支架的集成式设计，滑轮轮体圆周开有适配对应绳索直径的导向槽，能够有效约束绳索的径向窜动，避免传动过程中出现脱槽、跳绳的问题。轮体与中心轴之间设置有转动配合结构，转动过程顺滑无卡滞，能够有效降低传动过程中的能量损耗。配套的安装支架采用折弯成型的钣金结构，底部和侧部分别设置有多个安装孔位，能够适配不同的安装基面，既可以通过底部孔位实现水平基面的固定安装，也可以通过侧部孔位完成垂直立面的安装固定，安装方式灵活，能够适配不同设备的安装空间需求。支架与滑轮轴的连接部位采用螺栓紧固的方式，连接可靠，能够承受传动过程中产生的径向载荷，避免长期使用后出现轴体松动、轮体偏摆的问题。

　　在设计思路上，这款滑轮组优先考虑了安装适配性与运行可靠性的平衡。轮体部分采用均匀分布的减重孔设计，在保证轮体结构强度、满足径向载荷承受要求的前提下，尽可能降低轮体自身的转动惯量，让滑轮在传动过程中响应更灵敏，尤其适合高速往复牵引的工况，减少启停过程中的惯性冲击。支架部分的折弯结构经过受力优化，折弯处设置有合理的圆角过渡，避免应力集中导致的支架变形，安装孔位的排布经过尺寸校核，既保证了安装后的连接强度，也预留了足够的螺栓操作空间，方便现场安装与后期维护拆卸。中心轴的直径经过载荷校核，能够匹配常规轻型传动场景的额定载荷需求，轴端的固定结构能够限制轮体的轴向窜动，保证轮体始终在设计位置转动，不会出现轴向偏移导致的绳索磨损加剧问题。

　　从安装边界与尺寸适配角度来说，该滑轮组的整体安装尺寸经过紧凑化设计，支架底部的安装孔位采用对称排布，孔间距适配常规工业型材的安装槽距，不需要额外制作过渡连接板就可以直接安装在标准工业铝型材或者钢制安装基面上。滑轮的外径尺寸与导向槽深度经过匹配设计，能够适配直径在一定范围内的圆形绳索或者包覆线缆，不需要更换轮体就可以满足相近规格传动件的使用需求。整体结构的外轮廓没有突出的尖锐棱角，所有边角都做了倒角处理，安装和使用过程中不会划伤操作人员或者传动线缆。安装完成后，轮体的转动平面与支架安装基面的垂直度经过设计保证，传动过程中绳索不会出现偏磨的问题，能够有效降低后期的维护频次。在实际选型使用时，只需要确认安装基面的可用空间能够容纳支架的整体轮廓，同时保证传动绳索的进出方向与滑轮导向槽的中心平面重合，就可以实现稳定可靠的导向传动，不需要额外做复杂的调整适配。
