工业仓储用重载钢制托盘结构设计

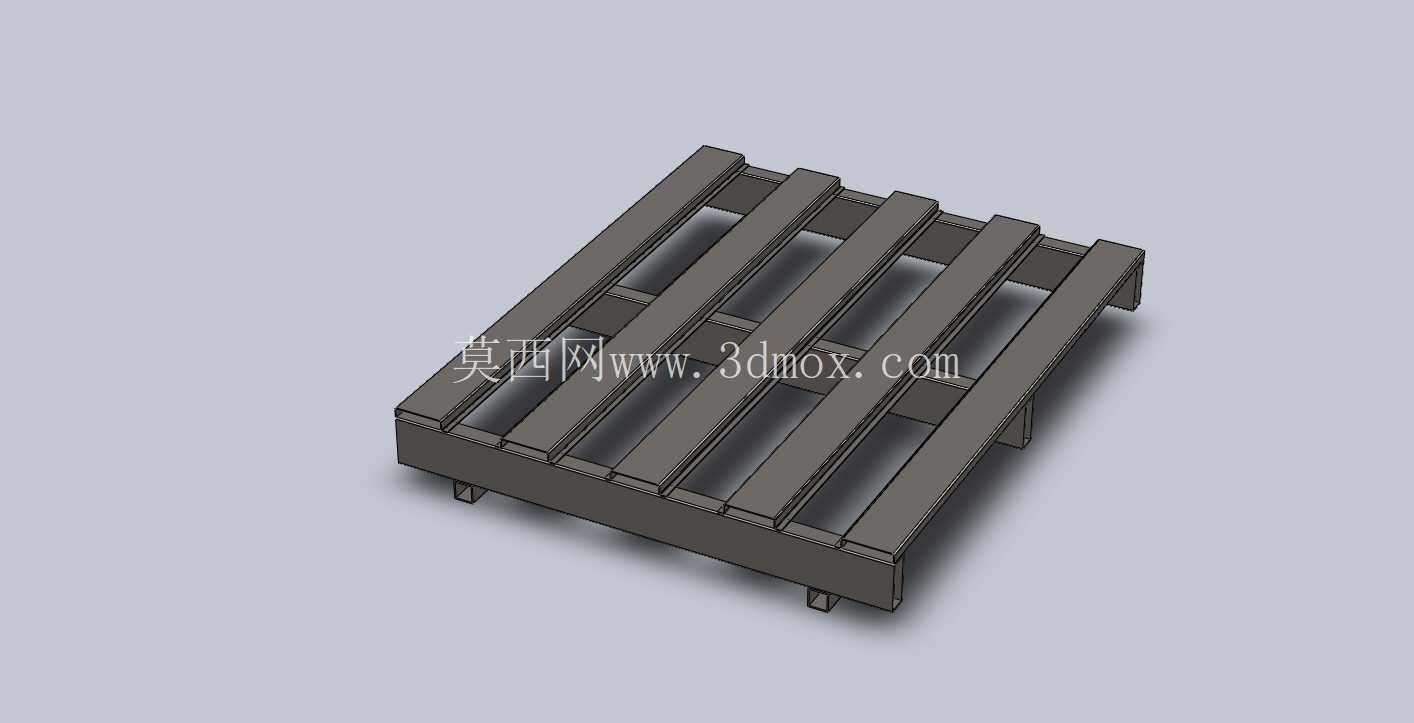

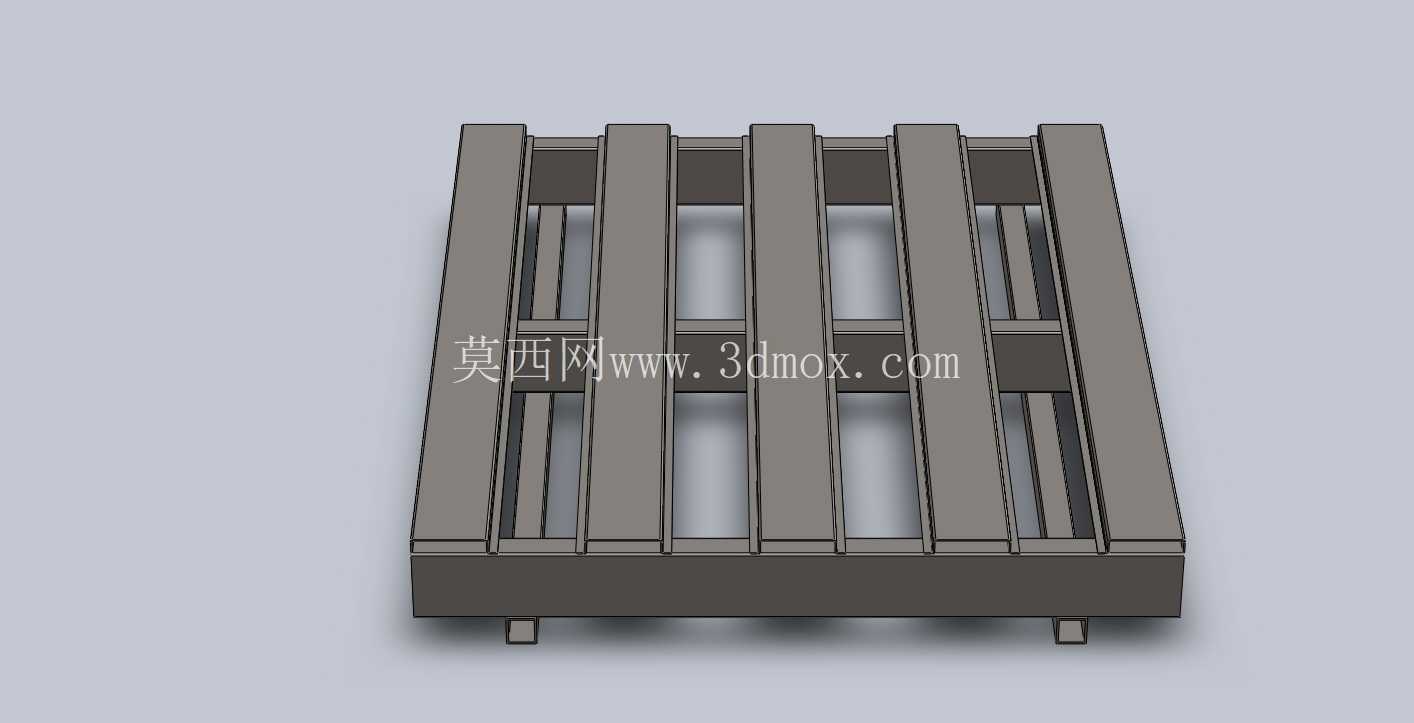

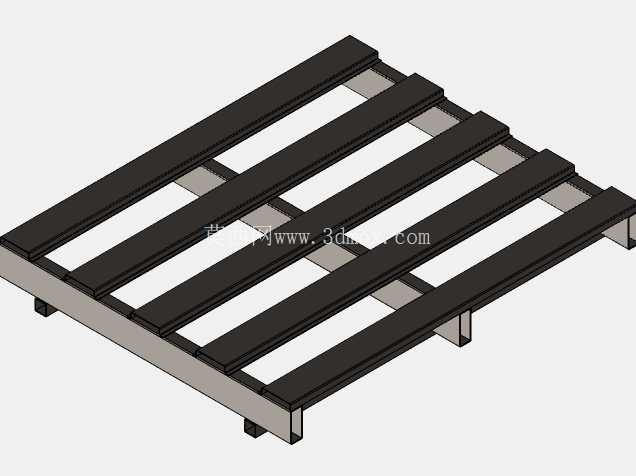

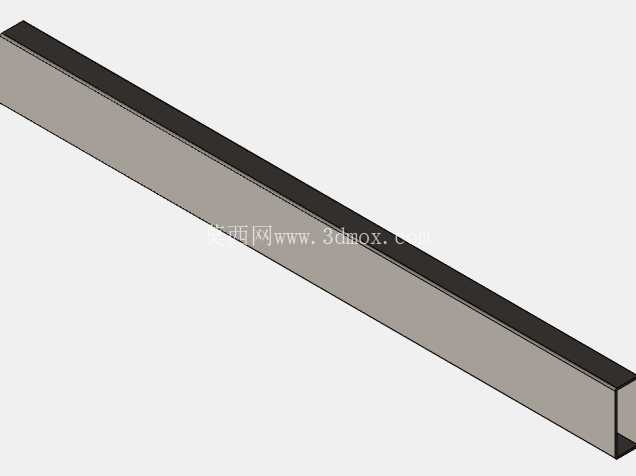

　　在生产制造与仓储物流的物料流转环节里，钢制托盘是衔接生产工位、仓储堆垛、干线运输的核心承载单元，和传统木质、塑料托盘相比，钢制托盘在重载工况、高周转频次、特殊作业环境下的适配性优势十分突出，尤其适合机械加工、汽车零部件、重型铸件等行业的物料转运需求。这款钢制托盘采用纵梁铺板组合式结构，主体承载面由多根平行布置的矩形截面型钢铺板构成，铺板之间预留均匀间隙，一方面可以降低托盘整体自重，减少无效载荷占比，另一方面在叉车作业时能够给叉齿提供更清晰的对位参照，同时也能避免托盘表面积水、积尘，适合室外堆场、潮湿车间等场景使用。

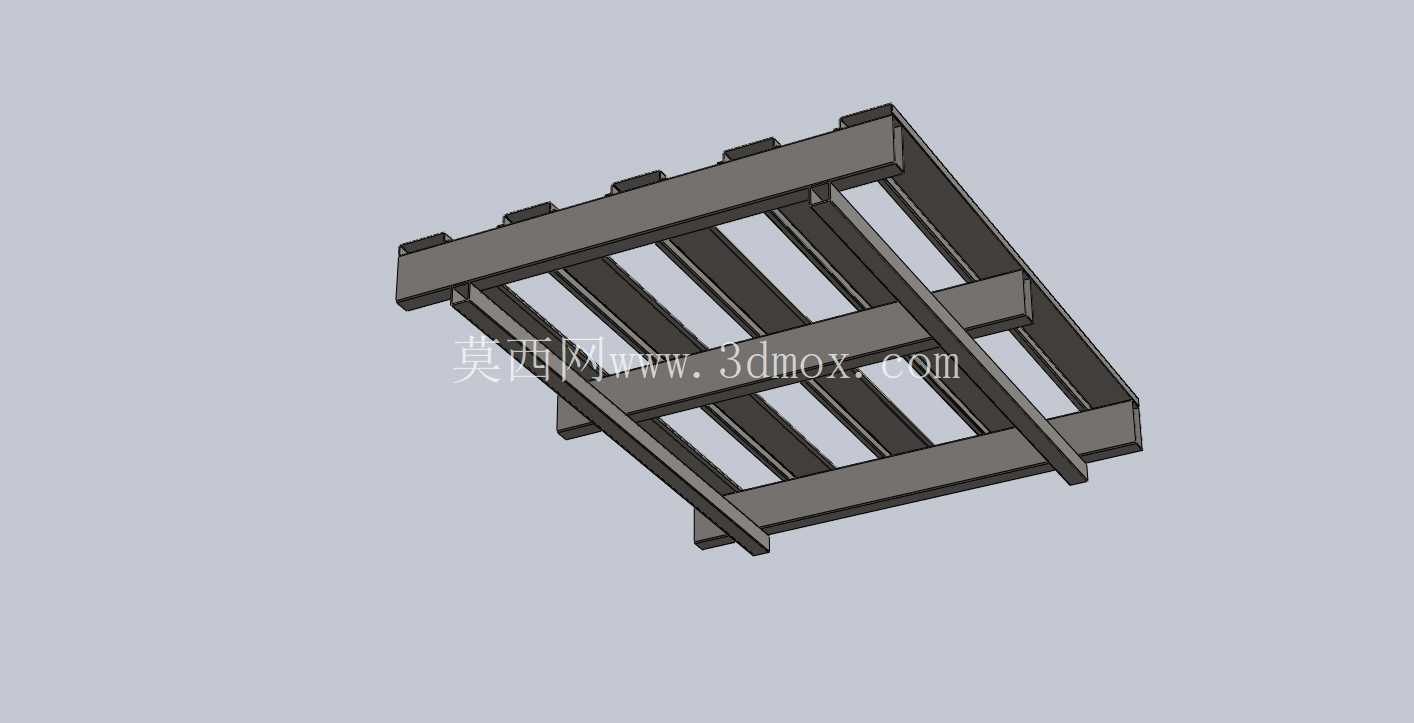

　　底部支撑结构采用三纵梁布置形式，纵梁沿托盘长度方向通长设置，在纵梁下方对应叉车作业入口的位置设置短支脚，支脚高度满足通用手动液压叉车、平衡重式叉车的叉齿抬升最小高度要求，同时支脚的布置间距也匹配标准货架的横梁放置宽度，能够直接驶入贯通式货架、横梁式货架的货位使用，不需要额外加装适配附件。设计过程中优先考虑了不同作业场景的兼容性，铺板的型钢截面选型经过载荷校核，在均匀满载工况下铺板的最大挠度控制在允许范围内，避免长期堆载出现永久变形；纵梁与铺板之间采用满焊连接，所有焊缝位置做打磨处理，消除尖锐边角，防止作业过程中剐蹭货物包装或者划伤操作人员。

　　托盘的四个边角做了圆弧过渡处理，减少周转过程中碰撞造成的结构变形，同时也能降低与其他设备、货架碰撞时的冲击力。从安装与使用边界来看，这款托盘的外形尺寸适配标准集装箱的内部装载宽度，能够在集装箱内实现并排布置，最大化利用集装箱的装载空间；支脚的高度设计同时满足堆垛要求，空载或者轻载状态下可以实现多层叠放，减少仓储空间占用。和常规单面使用的托盘不同，这款钢托盘的结构对称性较好，在铺板出现局部磨损后，也可以翻面继续使用，延长整体使用寿命。

　　在实际生产场景中，这类钢托盘可以配合车间的AGV搬运机器人使用，底部支脚的定位精度满足AGV的叉取对位要求，不需要额外增加定位标识；在冷链仓储、化工原料仓储等对托盘耐腐蚀性、耐低温性能有要求的场景，钢制托盘经过表面处理后也能稳定使用，不会像塑料托盘一样在低温下出现脆裂，也不会像木质托盘一样出现受潮发霉、虫蛀的问题。结构设计时还考虑了维修便利性，单根铺板如果出现意外撞击变形，可以单独切割更换，不需要整体报废，降低长期使用的维护成本。铺板的间隙尺寸经过优化，既不会漏下常规尺寸的包装箱、工件，也能让散落的切屑、灰尘直接从间隙落下，避免在托盘表面积存，尤其适合机械加工车间的工件周转，切屑不会在托盘表面堆积硌伤工件表面。托盘的整体自重控制在合理区间，不会给叉车带来额外的载荷负担，同时动载、静载参数覆盖绝大多数工业场景的常规货物重量需求，从毛坯件转运、半成品工序间周转，到成品的仓储堆垛、出厂发运，都可以使用同一款托盘完成全流程流转，减少中途换托盘的重复装卸作业，提升物流周转效率。
