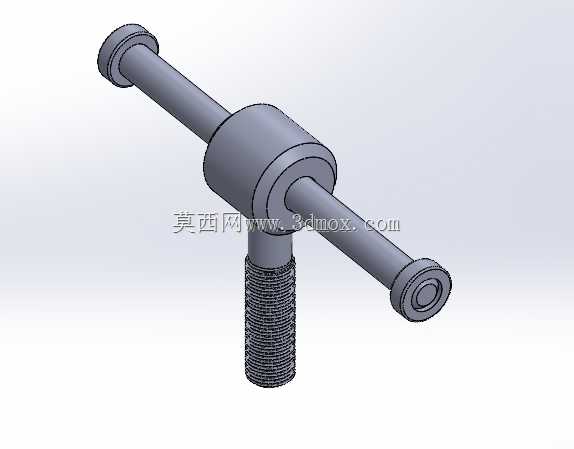

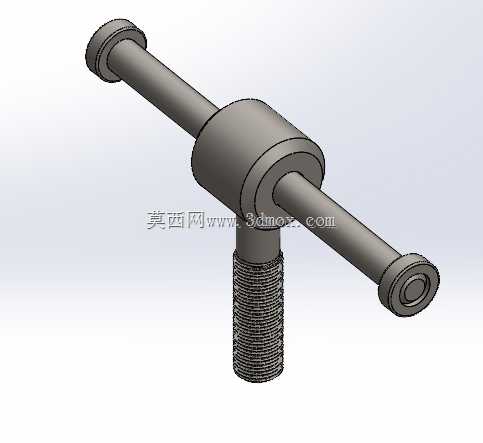

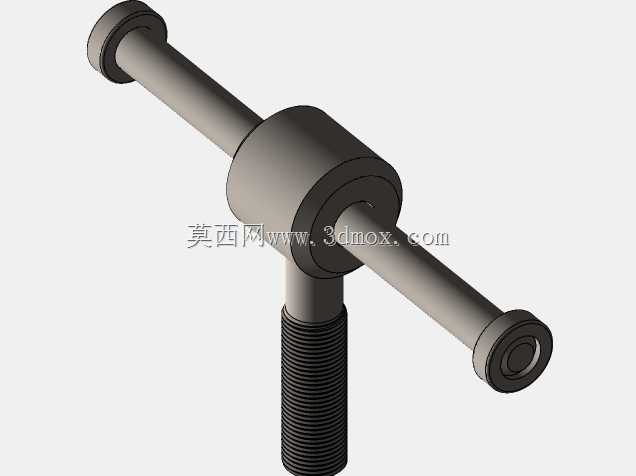

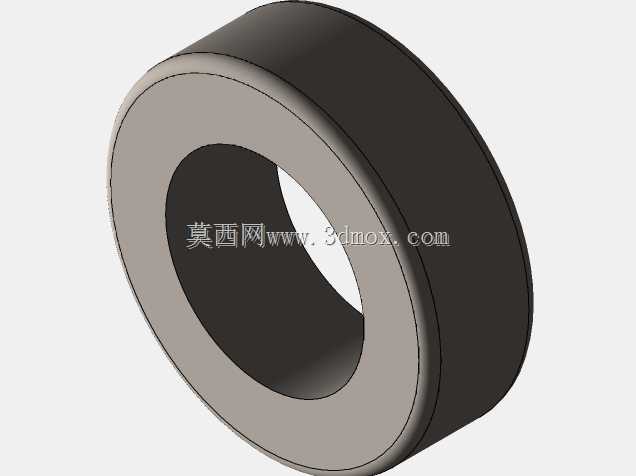

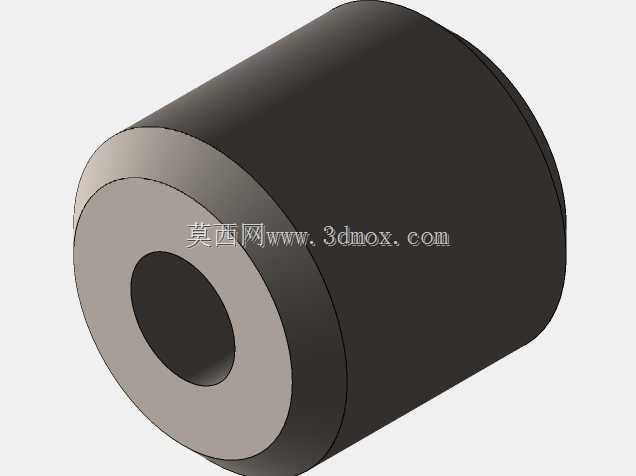

这套带M24外螺纹螺杆的T型动力制动安装组件,主要应用在需要轴向限位、即时锁止的传动链路场景里,常见于中小型输送线的辊筒止动、工装夹具的快速锁位、小型起重设备的应急制动工位,区别于盘式、鼓式的面接触制动结构,这套组件依靠螺杆旋合的轴向推力实现制动块的压紧锁止,结构紧凑不需要额外的复杂安装支架,适合安装空间局促、制动载荷中等的工况。从结构设计逻辑来看,整体采用T型正交布局,横向贯穿的光轴段两端做了带沉台的轴头设计,轴头直径略大于光轴主体,一方面可以作为安装时的轴向定位基准,卡在安装支架的预留孔位台阶上,避免组件工作时出现轴向窜动,另一方面沉台结构可以适配标准的轴用挡圈或者端盖压装,不需要额外加工定位槽,降低配套安装件的加工难度。

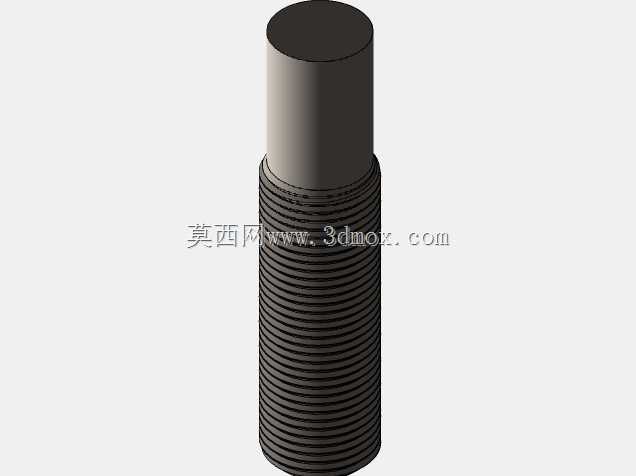

垂直向下的M24螺纹段是核心的施力结构,螺纹采用标准粗牙公制螺纹,螺距3mm,螺纹有效旋合长度控制在65mm左右,既保证足够的螺纹啮合强度,承受制动时的轴向反推力,也避免螺纹过长导致安装时旋合行程冗余,影响制动响应速度。螺纹段上方的圆柱过渡座是整个组件的受力核心,横向光轴与垂直螺杆在这个位置做了一体式的圆滑过渡,没有尖锐的应力集中棱角,过渡圆角半径设置在5mm,能够分散制动时两个方向的交汇应力,避免长期交变载荷下出现根部断裂的问题。实际安装时,横向光轴穿过安装基座的同轴通孔,两端轴头贴合基座外侧的定位面后,用压盖或者挡圈固定横向位置,垂直的M24螺杆向下旋入配套的制动螺母或者制动蹄块的螺纹孔内,当需要执行制动动作时,
转动横向光轴的一端轴头,利用T型结构的杠杆力带动垂直螺杆旋转,推动下方的制动块压紧运动部件的摩擦面,实现动力锁止,相比纯螺纹旋紧的制动结构,横向光轴的杠杆力臂长度达到180mm左右,操作人员只需要施加很小的力就能获得足够的制动压紧力,不需要额外的加力杆,操作便捷性更高。从安装边界来看,横向光轴的总长度控制在220mm,光轴主体直径20mm,两端轴头直径24mm、厚度8mm,垂直方向从过渡座顶面到螺杆末端的总高度是110mm,过渡座的外径是42mm、长度50mm,安装时需要预留的横向空间不小于240mm,垂直方向预留空间不小于120mm,安装基座上的横向通孔直径加工到21mm即可,公差带取H8,既能保证光轴顺利穿入,
也不会因为间隙过大导致组件晃动。这套组件的结构没有多余的复杂零件,一体式的结构设计减少了装配环节的累积误差,螺纹段与光轴段的同轴度、垂直度公差都控制在0.05mm以内,保证制动施力时不会出现偏载,避免制动块局部磨损过快的问题。在实际工况适配中,这套组件适合的制动载荷在15kN以内,对应锁止的运动部件线速度不超过0.5m/s,属于中低速、中等载荷的动力制动场景,不适合高速重载的连续制动工况,因为结构本身没有集成散热结构,长时间连续摩擦制动会导致螺纹段受热膨胀,出现旋合卡滞的问题。设计时特意将横向光轴的两端轴头做了滚花处理的预留结构,实际加工时可以根据操作需求选择是否滚花,方便手动转动时增加摩擦力,不需要额外配套操作手柄,进一步压缩了整体的结构尺寸。另外,螺杆末端做了1.5×45°的倒角,方便旋入配套的螺纹孔时快速对中,避免安装时螺纹错牙损坏牙型。过渡座与横向光轴的连接位置没有采用焊接或者拼接结构,而是整体棒料加工成型,整体强度更高,能够承受制动时的冲击载荷,不会出现焊缝开裂或者拼接松动的问题。
