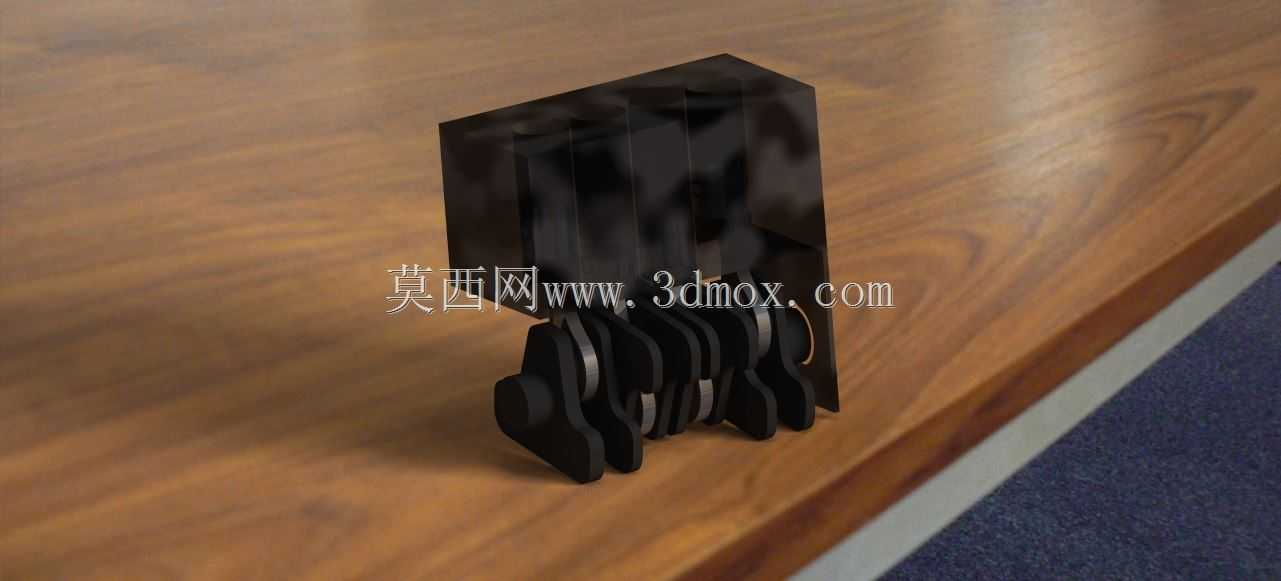

直列四缸发动机DMU运动仿真结构

　　这套直列四缸动力单元的运动仿真结构，核心还原了乘用车辆内燃机在舱内的实际运行逻辑，建模过程中优先匹配前置前驱车型的动力舱安装边界，整体横向布置尺寸控制在常见1.5L-2.0L排量自吸机型的常规区间，长度适配多数A级车的前纵梁间距，宽度预留出与变速箱对接的安装法兰位，高度方向避开引擎盖内板与副车架的干涉区间，安装点位置完全参照量产机型的悬置布置坐标，可直接用于整车总布置阶段的空间校核工作。从实际应用场景来看，这类DMU运动仿真模型主要用于动力总成开发前期的机构干涉验证，不需要开模打样就能直观观测活塞往复运动、曲轴旋转、气门开闭的全周期配合状态，相比传统的二维图纸校核，能直接暴露曲柄连杆机构在上下止点位置的运动间隙问题，

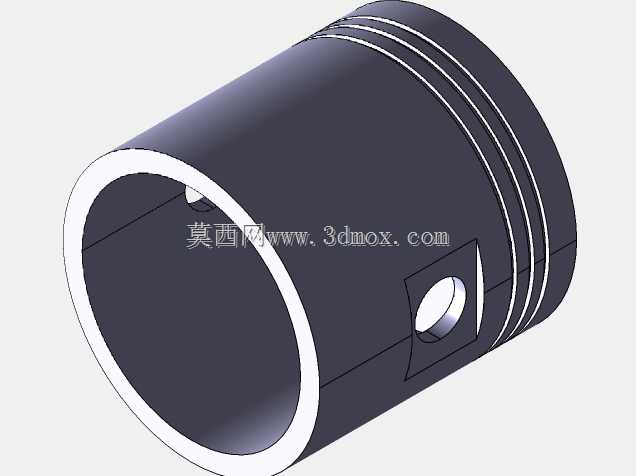

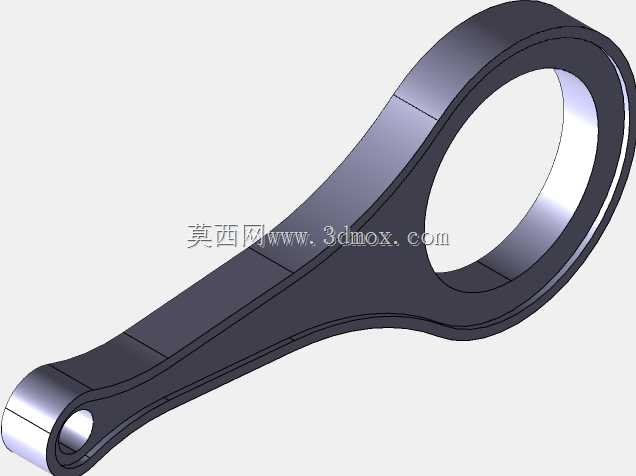

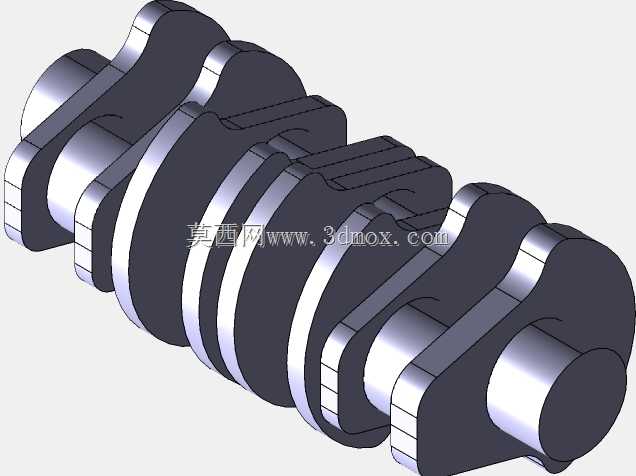

　　也能验证配气相位设定下气门与活塞顶部的安全距离，避免后续样机阶段出现活塞撞气门的严重设计缺陷。模型的功能特性上，完整还原了四缸机1-3-4-2的标准点火顺序对应的运动相位，四个活塞的往复行程差、曲轴曲柄的夹角偏差都控制在量产机型的公差范围内，配气机构的凸轮轴旋转角度与曲轴转速保持1:2的固定传动比，能够完整模拟进气、压缩、做功、排气四个冲程的连续动作，甚至可以直观看到不同转速下活塞运动的线速度变化规律，给后续NVH分析、平衡轴设计提供直观的运动参考。设计思路上没有做多余的外观覆盖件简化，核心运动部件全部按照实际装配关系做了约束：活塞销与活塞的转动副、连杆大头与曲轴曲柄销的转动副、曲轴与缸体的转动副、

　　凸轮轴与缸盖的转动副全部按照实际装配公差设置运动间隙，没有出现过约束或者运动死点，拖动曲轴旋转时整个机构的运动顺滑无卡顿，完全复现真实发动机的运行状态。针对舱内安装的场景，模型还预留了外围附件的安装接口位置，包括进气歧管的安装面、排气歧管的固定螺栓位、启动马达的安装凸台、机油滤清器的座孔位置，这些接口的坐标都参照量产机型的通用尺寸设定，后续做附件匹配时不需要重新调整主体结构的位置。在实际工程应用中，这类运动仿真模型还能用于新员工的机构原理培训，相比拆解真实发动机，通过仿真动画可以慢放观测每个冲程的部件动作，清晰展示四缸机如何通过交替做功保证动力输出的平顺性，也能直观解释为什么直列四缸机型的一阶振动可以通过曲轴平衡块抵消，

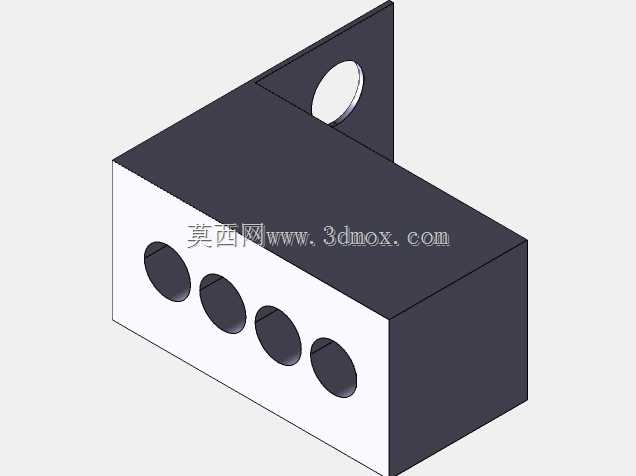

　　不需要额外加装平衡轴就能满足乘用车辆的平顺性要求。建模过程中特意规避了常见的建模错误，比如连杆长度与曲柄半径的比值控制在3.2-3.5的合理区间，避免活塞侧压力过大导致的敲缸问题，活塞顶部的燃烧室凹坑形状也预留了气门避让坑，对应进排气门的最大升程位置，保证气门全开时也不会与活塞发生接触。缸体的水套、油道位置虽然没有做内部细节建模，但外部轮廓完全按照真实铸件的尺寸设定，保证与周边附件、车身结构的间隙校核结果具备实际参考价值，不会出现仿真阶段无干涉、实际装机时出现空间冲突的问题。
