多齿啮合传动链轮结构设计

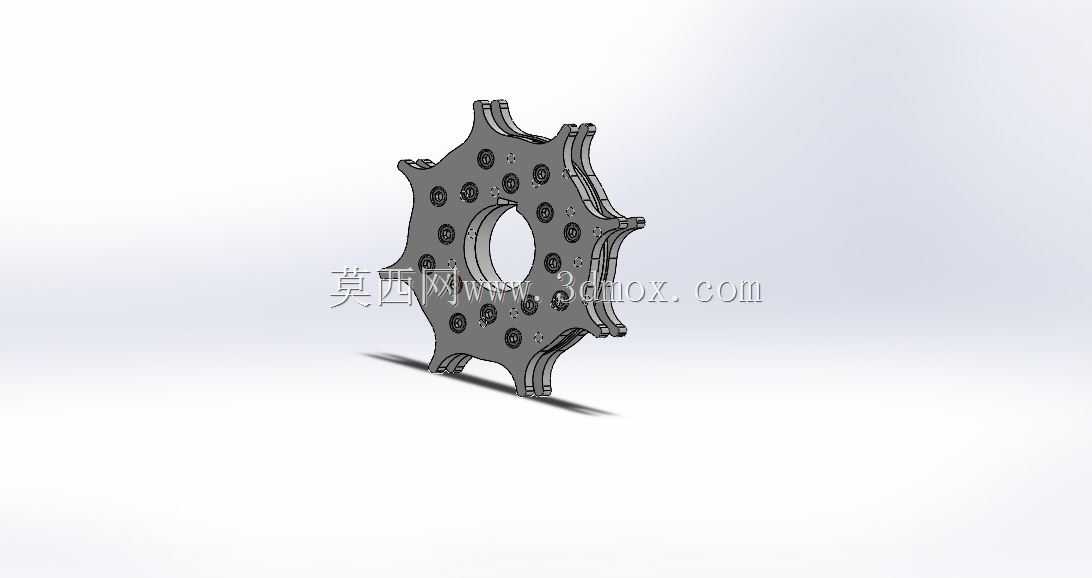

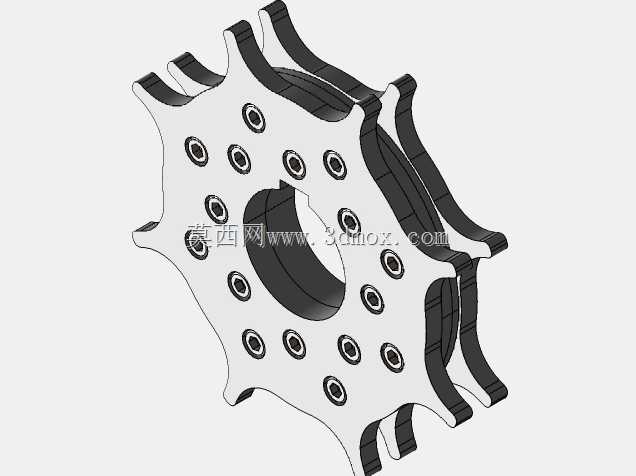

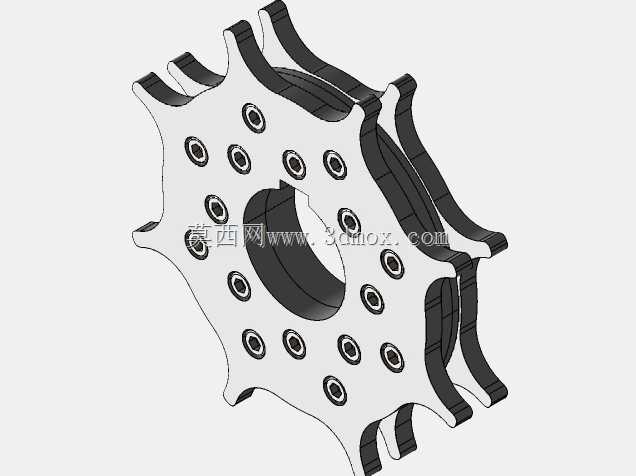

　　在各类链传动系统中，链轮是直接决定传动平稳性与负载承载能力的核心零件，这款多齿结构链轮主要适配节距匹配的精密滚子链或齿形链使用，常见于自动化输送线、包装设备传动单元、机床进给机构、农机传动系统等需要精准同步传动的场景中。从结构设计来看，这款链轮采用多齿均布的对称布局，轮齿部分做了适配链节啮合的齿廓修形，齿侧间隙经过合理控制，既可以避免链节卡滞，又能减少啮合过程中的冲击与动载荷，在高速传动工况下能有效降低多边形效应带来的振动与噪音。轮体中心设置了标准安装轴孔，轴孔周边均布多组螺纹安装孔，可通过螺栓与传动轴端的法兰盘实现刚性连接，相比传统键连接的链轮，这种法兰式安装结构能传递更大扭矩，同时拆装维护更为便捷，

　　适合需要频繁调整传动比或者定期更换易损件的设备场景。轮盘本体采用等厚度辐板设计，在保证整体结构刚性的前提下尽可能降低了转动惯量，对于频繁启停的传动工位而言，更低的转动惯量可以减少驱动电机的启动负载，提升传动响应速度。齿顶部分做了圆弧过渡处理，避免链节在啮入啮出过程中与齿顶发生刚性碰撞，延长链条与链轮本身的使用寿命。从安装边界来看，这款链轮的外径尺寸适配对应链号的中心距要求，安装时需要保证两链轮的共面度误差控制在允许范围内，否则会出现链节偏磨、跳齿甚至脱链的故障；轴孔的配合公差建议选用过渡配合，既保证安装时的同轴度，又避免过盈量过大导致装配困难。在实际选型应用中，需要根据传递的额定功率、输入转速、

　　工况系数来校核轮齿的接触强度与辐板的抗扭强度，这款链轮的齿部经过硬化处理的设计思路，能应对中等冲击负载的传动场景，比如输送线的重载段传动、包装设备的主传动链等工况。设计过程中，齿廓参数严格遵循链传动的啮合标准，齿沟圆弧半径与链节滚子半径做了匹配设计，保证滚子能顺利啮入齿沟，接触应力分布均匀，避免局部应力集中导致的齿面过早磨损。轮体上的减重孔除了降低自身重量之外，还能在运转过程中带动周边空气流动，对啮合部位起到一定的散热作用，尤其在长时间连续运转的设备中，能避免齿面温度过高导致的润滑脂失效问题。在装配调试时，需要注意链条的张紧度调整，过松会导致跳齿，过紧则会加剧轮齿与链节的磨损，这款链轮的齿形设计对张紧度的适配范围较宽，

　　能在一定张紧误差范围内保持稳定传动。另外，轮齿的分度圆精度控制在较高等级，能保证多工位传动中的同步精度，适合用在需要多轴同步动作的自动化设备中，比如多工位包装机的进给传动、印刷设备的输纸链传动等对传动同步性有要求的场景。
