六齿传动链轮机械结构设计

　　在各类链传动系统中，链轮是直接与链条啮合传递动力的核心执行零件，这款六齿链轮的设计完全围绕中低速重载传动场景的实际使用需求展开，常见于各类输送设备、农用机械、小型工程机械的动力传输环节，负责将转轴的旋转扭矩通过链节啮合传递至从动端，相比齿轮传动，链传动适配的中心距范围更大，对安装基座的形位公差容忍度更高，在多粉尘、少润滑的恶劣工况下仍能保持稳定的传动效率。

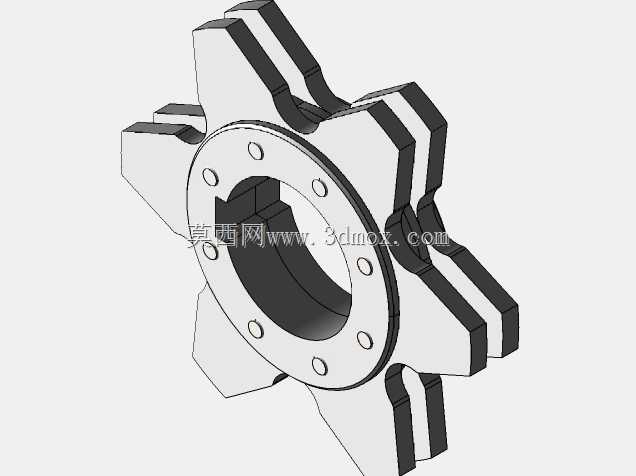

　　从结构设计逻辑来看，这款六齿链轮采用分体式安装结构，中心设置带均布安装孔的轮毂法兰区，六个螺栓孔沿内孔圆周等距排布，可直接通过紧固件与设备转轴端的连接法兰锁紧固定，无需额外加工键槽或做过盈配合装配，大幅降低现场安装的加工难度，也方便后期磨损后的快速更换维护。轮齿部分采用对称式齿形设计，每个齿的工作齿面经过啮合轮廓优化，齿侧间隙控制在合理范围，既可以避免链条卡滞，也能减少啮合过程中的冲击载荷，降低传动过程中的噪音与振动。齿根位置做了圆弧过渡处理，避免应力集中导致的轮齿断裂问题，适配常规的短节距精密滚子链啮合需求。

　　安装边界方面，这款链轮的中心安装孔直径适配常规的中载传动轴径，法兰面的安装孔分布圆直径匹配通用的连接法兰尺寸，轮齿的齿顶圆直径根据六齿的节距参数做了精准核算，保证链条啮入啮出时的包角符合传动设计规范，链轮整体厚度匹配对应链条的内节内宽，不会出现链条偏磨或脱链的问题。链轮两侧的轮缘设置了挡边结构，可对运行中的链条起到侧向限位作用，即使设备运行过程中存在一定的轴向窜动，也能避免链条从链轮上滑脱。

　　实际使用场景中，这类六齿链轮多用于传动比要求不高、负载波动较大的输送线驱动端，比如各类物料输送设备的主动轮端，相比齿数更多的链轮，六齿结构的链轮单齿承载能力更强，在低速大扭矩的工况下，每个轮齿承受的载荷传递更直接，不会因为齿数过多导致齿根厚度不足引发的断齿问题。设计过程中充分考虑了工况适配性，整体结构没有冗余的设计特征，所有尺寸都围绕装配便捷性、运行可靠性、维护便捷性三个核心维度展开，轮毂部分的厚度经过强度校核，可承受额定扭矩下的剪切应力，不会出现轮毂开裂的问题。

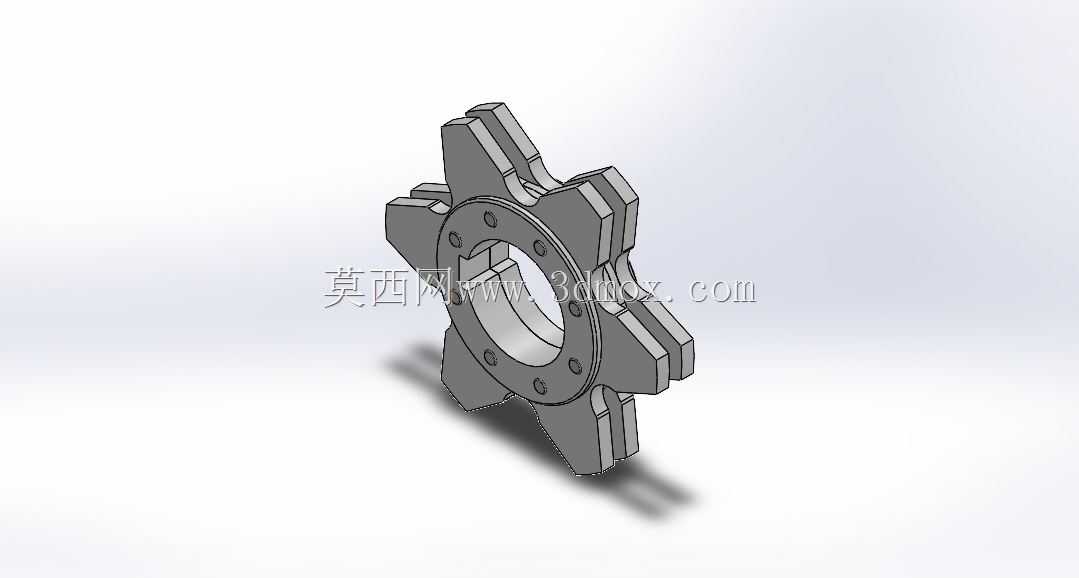

　　从建模细节来看，轮齿的齿形曲线完全按照链传动的啮合包络线生成，每个齿的轮廓精度满足三维装配的干涉检查需求，安装孔的位置度公差在建模时做了对应约束，可直接导出工程图用于生产加工，也可直接导入多体动力学软件做链传动的运动仿真，验证不同负载下的传动平稳性。整个零件的建模过程采用参数化设计逻辑，修改节距、齿数、安装孔参数即可快速衍生出不同规格的同系列链轮，大幅提升同类型零件的设计效率。在实际选型过程中，使用人员可直接根据自身设备的链条规格、转轴安装尺寸匹配对应参数，无需再做额外的结构调整，即可直接用于设备的装配设计，减少重复建模的工作量。
