CSWA考试用固定频道结构件

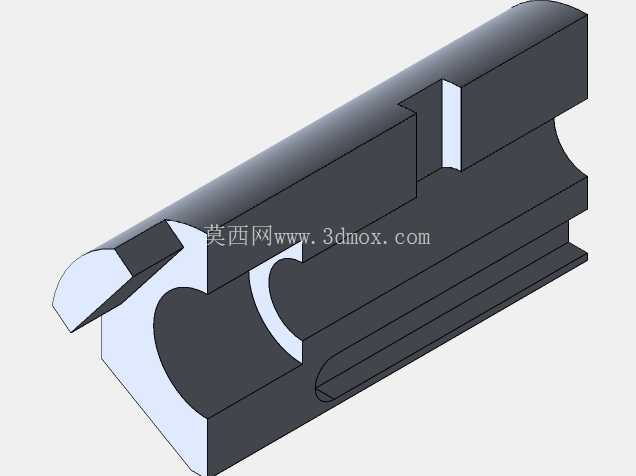

　　该固定频道构件属于机械结构类导向承载零件，主要应用在需要线性滑动导向、限位支撑的工装夹具、小型输送导向机构以及技能考核实操场景中，作为滑动副的固定支撑基体使用，为配套的滑动件提供稳定的运行轨道与侧向限位，避免滑动过程中出现偏载、卡滞或窜动问题。从实际功能来看，该构件集成了轨道承载与侧向定位的双重作用，主体的长条形平直段作为主要的滑动支撑面，加工精度直接影响配套滑动件的运行平顺性，端部的异形开口结构用于滑动件的初始导入与行程末端的硬限位，无需额外加装限位块即可实现滑动行程的边界约束，减少装配环节的零件数量与调试工作量。

　　设计过程中优先考虑了结构的刚性与导向精度的平衡，主体截面采用带加强侧边的槽型结构，在保证整体壁厚均匀的前提下，通过侧边的凸起结构提升截面的抗扭抗弯刚度，避免长尺寸构件在受力后出现弯曲变形导致滑动卡滞；内侧的弧形凹槽结构一方面用于容纳滑动件的配套凸起导向部分，实现周向的转动约束，另一方面可以留存少量润滑脂，降低滑动接触面的磨损速率，延长构件的使用寿命。外形尺寸方面，构件整体为长条形等截面结构，安装边界需要预留出两端固定安装的孔位空间，侧向需要留出不小于构件宽度1/3的操作空间用于滑动件的装入与日常维护，安装基面的平面度需要控制在合理范围内，避免安装后构件出现扭曲变形，导致导向面的直线度超差。

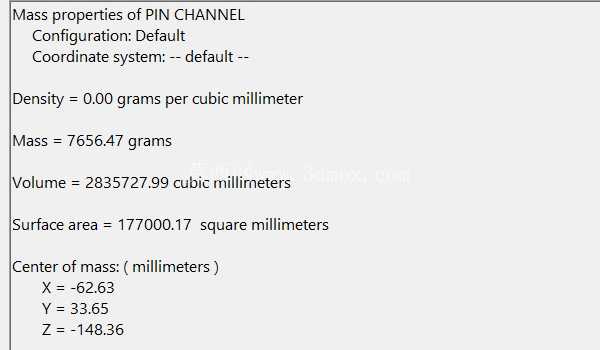

　　从建模逻辑来看，该零件采用拉伸凸台作为基础特征，通过拉伸切除完成内腔导向槽、端部导入开口以及底部安装让位槽的加工，所有转角处均设置了合理的工艺圆角，避免应力集中，同时适配铸造或铣削加工的工艺要求，不需要特殊的加工工装即可完成生产。在实际装配使用时，该构件需要通过底部的安装面与设备基座贴合，采用内六角螺钉沿长度方向均匀布置锁紧，锁紧过程需要按对角线顺序分次拧紧，避免局部受力过大导致构件变形；导向面需要根据使用场景选择对应的表面处理方式，低速轻载场景可以采用发黑处理提升防锈能力，中速重载场景则需要对导向面进行淬火处理提升表面硬度，降低磨损速率。

　　该构件作为CSWA考核的典型练习零件，涵盖了基础拉伸、切除、圆角等常用建模特征，同时包含了对称结构、等壁厚设计等工程化设计思路，能够帮助初学者快速掌握机械零件从功能需求到三维建模再到工艺适配的完整设计逻辑，理解结构设计中刚性、工艺性、装配性之间的平衡要点，避免出现只追求外形而忽略实际使用要求的设计问题。在导向结构的参数设计上，内侧导向槽的宽度尺寸需要与配套滑动件的导向凸起保持合理的间隙配合，间隙过小会导致滑动阻力增大，容易出现卡滞问题，间隙过大则会导致滑动过程中出现晃动，影响导向精度；端部的导入斜面角度设置在30度到45度之间，既能够保证滑动件顺利导入轨道，又不会因为角度过缓导致端部结构长度过大，浪费安装空间。底部的让位槽结构主要用于规避安装基面上的凸起焊缝或装配螺钉头部，保证构件安装后能够与基面完全贴合，不会出现局部悬空导致的受力变形问题。
