可调式搭扣锁快速压紧夹持机构

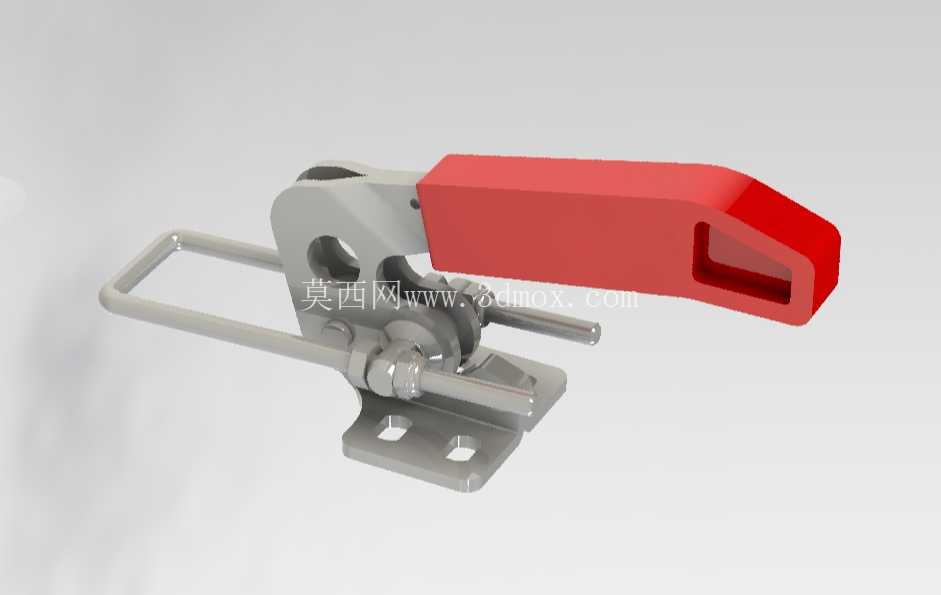

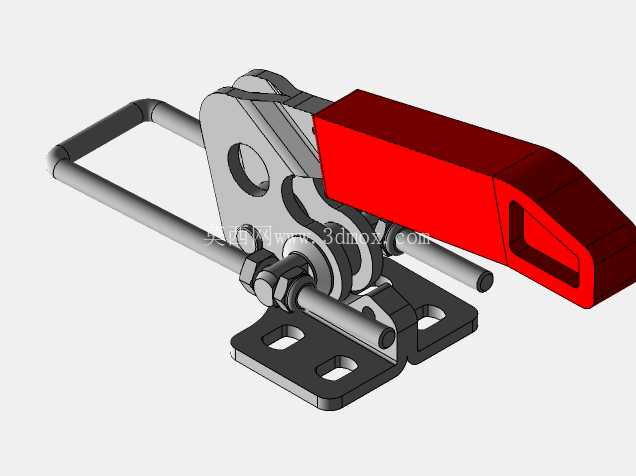

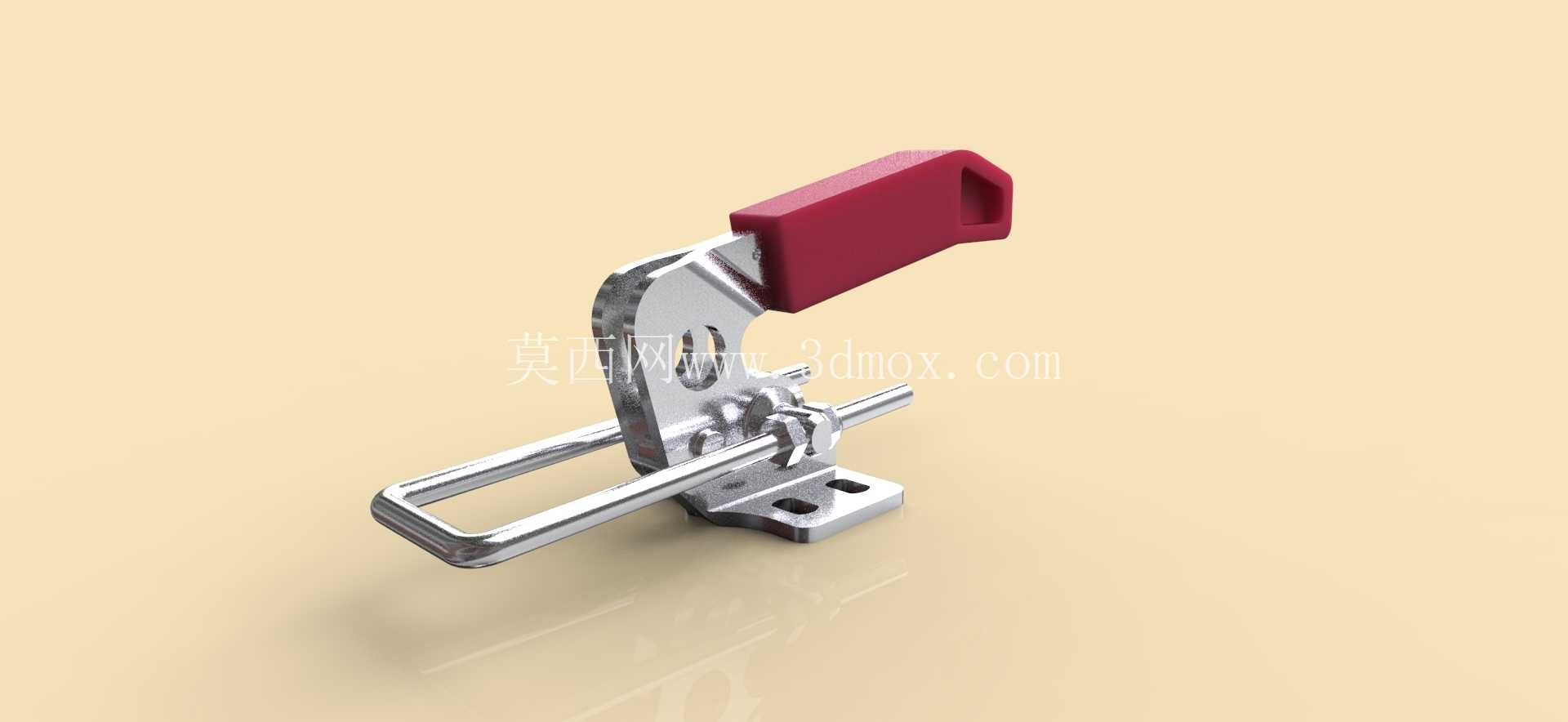

　　挂环部分采用U型弯折的圆钢构件，和对侧的挂钩配合时，可以通过端部的调节螺母调整挂接的预紧量，当被压紧的部件存在厚度公差、或者密封件长期使用出现压缩量衰减时，只需要旋转调节螺母就能改变挂环的有效长度，始终保持足够的压紧力，避免锁止后出现松动、缝隙过大的问题。传动部分采用的是连杆过死点锁止结构，当手柄扳动到锁止位置时，连杆的铰接点会越过力的作用线，此时哪怕挂环受到向外的拉力，也不会驱动手柄回弹解锁，只有主动对手柄施加扳动力，才能让连杆脱离死点位置完成解锁，这种结构的可靠性很高，在设备运行产生振动的场景下也不会出现自行脱开的问题。这类搭扣式快速压紧机构，在工业现场的工装夹具、设备舱门、检具定位场景里使用率极高，和螺栓压紧、旋转锁扣相比，它的操作路径极短，单次启闭只需要扳动红色手柄即可完成锁止与释放，不需要额外工具，在需要频繁开合的工位上能大幅降低操作耗时。从结构上看，整个机构分为底座、连杆传动组、手柄、挂环四个核心部分，底座采用带两个安装孔的平板式结构，安装孔为长圆孔设计，允许安装时在一定范围内调整位置，抵消安装面的加工误差，不需要在装配时反复配打孔位，适配不同厚度的安装基板。

　　红色的手柄部分采用了符合人体工学的弯折造型，表面做了加宽处理，操作人员扳动时手部的受力面积更大，不需要施加过大的握力就能完成操作，手柄的中空结构在保证结构强度的同时降低了整体重量，长期使用也不会出现明显的形变。从安装边界来看，底座的安装孔距适配常规的工装台面板材厚度，安装时只需要在对应位置加工两个对应直径的过孔，用螺栓从背面固定即可，不需要做复杂的沉孔或者预埋结构，挂环的伸出长度可以根据被压紧件的实际厚度调整，适配的压紧厚度范围覆盖了常规工业场景里的薄板、型材框架、密封舱门等多种构件。

　　在实际应用中，这类搭扣常被用在焊接工装的工件快速压紧、设备检修门的快速启闭、物流周转箱的盖体锁止、检测治具的工件定位环节，相比传统的螺栓紧固，它的启闭效率能提升数倍，而且压紧力可以通过调节螺母精准控制，不会因为操作人员的施力差异导致工件被压变形或者锁止不牢。设计这类结构的时候，首先要保证铰接点的配合间隙控制在合理范围，间隙过大会导致锁止后出现旷量，压紧力不足，间隙过小则会导致扳动手柄时阻力过大，操作卡顿；其次底座的折弯角度需要和连杆的运动轨迹匹配，保证手柄扳动到最终位置时，连杆能准确到达死点位置，不会出现锁止不到位的情况；挂环部分的圆钢需要做调质处理，保证长期受拉不会出现塑性变形，避免使用一段时间后预紧力下降。

　　整个机构的所有运动部件都做了圆角处理，没有尖锐的棱角，操作人员操作时不会被划伤，铰接位置的销轴采用了防脱设计，长期反复启闭也不会出现销轴脱出、结构散架的问题。在三维建模过程中，需要重点验证连杆运动的干涉情况，模拟手柄从开启到锁止的全行程运动，确认挂环、连杆、手柄、底座之间在整个运动过程中不会出现碰撞，同时要核算死点位置的角度，保证锁止状态下的自锁可靠性，还要预留出足够的调节余量，让挂环的长度调整范围能覆盖被压紧件的公差带。这类搭扣的材质选择上，底座和连杆通常采用冷轧钢冲压成型后做镀锌处理，具备不错的防锈能力，适合在普通车间的环境下使用，如果是在潮湿或者有腐蚀的场景，也可以更换为不锈钢材质的版本，只需要调整对应零件的材料参数即可，整体结构的通用性很强。
