8051微控制器核心控制电路板结构设计

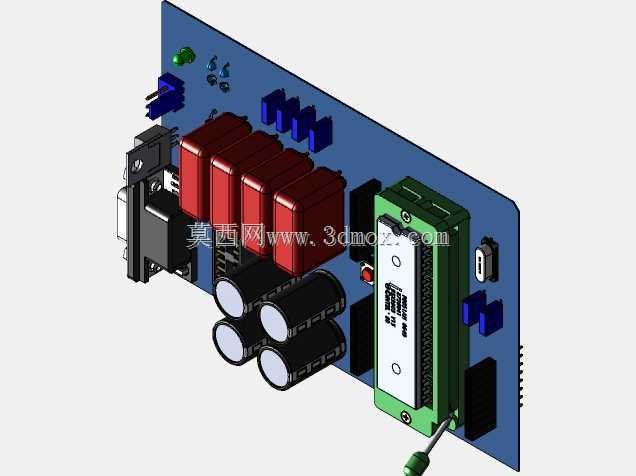

　　这款8051核心控制板的结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在做三维建模阶段就充分考虑了原型验证、小型工控设备搭载、教学实验等多场景的适配性，没有冗余的结构设计，每一处板载元件的布局都经过实际接线、调试操作的可行性校验。从板型边界来看，整体采用矩形FR-4基材板设计，板边预留了统一的安装孔位，孔位间距匹配通用嵌入式开发板的安装标准，可直接固定在标准DIN导轨安装座、亚克力实验支架或者小型设备的电控仓内，安装时不需要额外做打孔改造，板边到最外侧元件的距离预留了3mm的安全间隙，避免安装时元件与安装面、相邻结构件发生磕碰干涉。板载元件的布局完全遵循信号流向与操作便利性原则，电源输入接口布置在板侧边缘位置，

　　接线时不需要拆卸其他外围配件，大尺寸电解电容全部集中布置在电源输入回路侧，一方面缩短电源走线长度降低纹波干扰，另一方面大重量元件靠近板边安装柱位置，提升整板的抗振动性能，在设备移动或者产生小幅振动的工况下，不会因为电容的重量导致板体变形或者焊盘脱落。核心的8051微控制器模块采用立式接插件连接结构，模块两侧预留了足够的手指操作空间，更换不同配置的核心模块时不需要借助工具，直接插拔即可完成，接插件周边没有布置过高的元件，避免插拔过程中磕碰周边元件造成引脚弯折。板载的红色拨码开关组全部布置在板体靠前的操作侧，每一组拨码对应的功能标识区域预留了平整的丝印空间，调试时可以直接在板上标注拨码对应的地址、波特率等参数，

　　不需要额外粘贴标签占用空间。通讯接口全部集中布置在板体的另一侧边缘，包括串口、扩展IO接口等，接口的高度统一，外接通讯线时所有插头不会出现互相干涉的情况，接口下方的板体区域做了局部加宽处理，提升频繁插拔接口时的板体结构强度，避免长期使用后接口焊盘出现虚焊脱落。在结构细节处理上，板上所有高度超过10mm的元件都做了排布避让，比如立式的电解电容、接插件、拨码开关之间都预留了足够的散热间隙，长时间满负荷运行时，元件产生的热量可以通过板间空气自然流通散出，不需要额外加装散热风扇就能满足常规工业场景0-55℃的工作温度要求。板体的边角做了R2圆角处理，拿取安装时不会划伤操作人员的手部，也不会刮伤设备内部的连接线表皮。从实际应用适配性来看，

　　这款控制板可以直接搭载在小型自动化设备的控制单元中，完成IO信号采集、简单逻辑运算、执行机构驱动输出等基础功能，也可以作为arduino开发的扩展核心板，用于学生实验、原型机快速验证等场景，所有元件的封装尺寸都按照工业级标准选型建模，模型中完整还原了每一个元件的实际外形尺寸、安装位置、引脚间距，在做设备整体装配时，可以直接将该板模型导入总装配体中，完成电控仓的布局校验、接线空间模拟、安装干涉检查，不需要二次测量元件尺寸，能大幅缩短电控部分的结构设计周期。在设计过程中还充分考虑了生产加工的工艺性，所有元件的排布都符合波峰焊的生产要求，元件间距满足SMT贴装的最小安全距离，板上没有设计异形的开槽或者特殊结构，常规的PCB加工厂都可以直接完成生产，不需要额外开模或者定制特殊工艺。对于需要做设备改造或者定制小型控制装置的工程师来说，这个模型可以直接作为电控部分的结构参考，根据实际需求增减板载元件，调整板型尺寸，快速完成定制化控制板的结构设计，避免从零开始建模排布元件耗费大量时间。
