清洁设备用扫帚盖结构设计

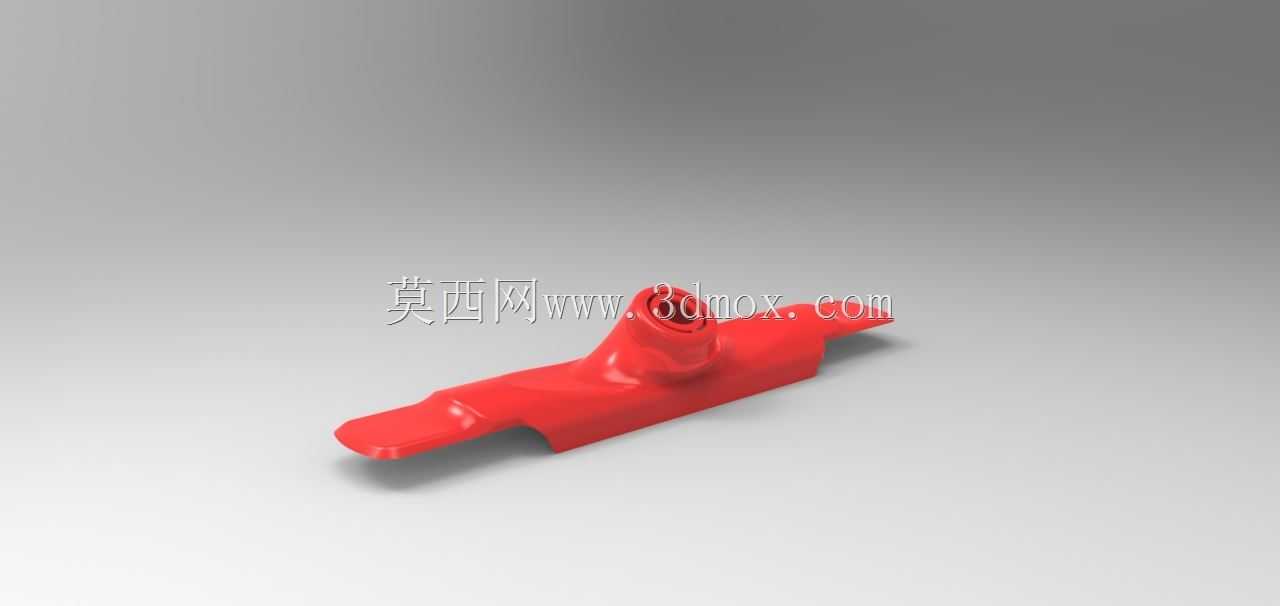

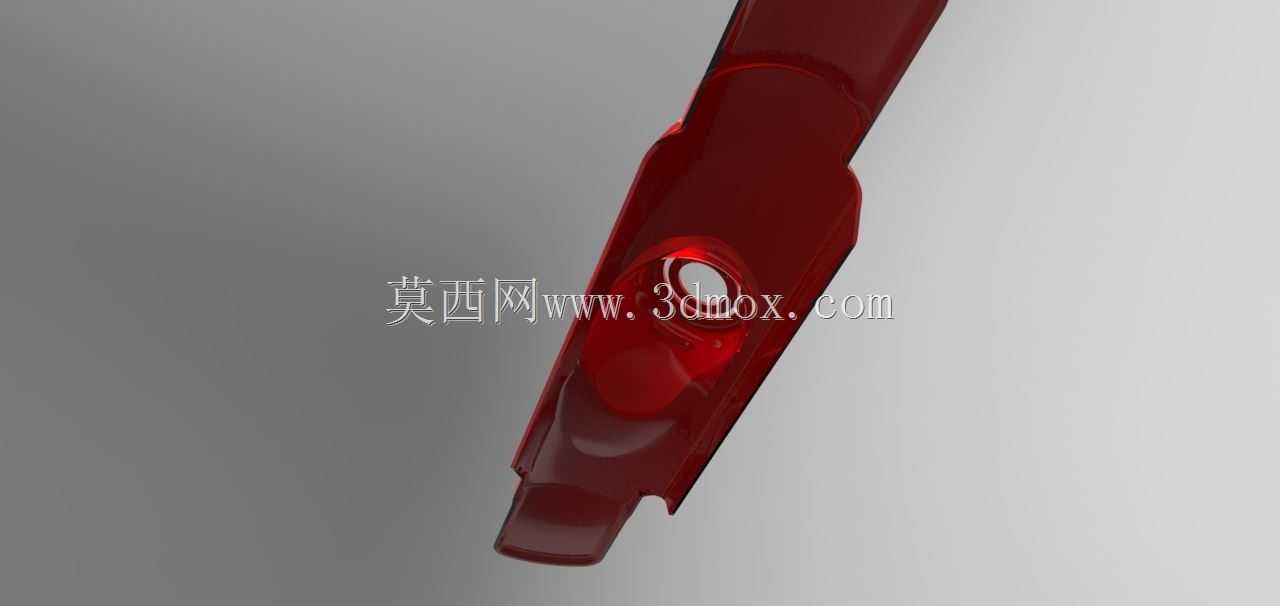

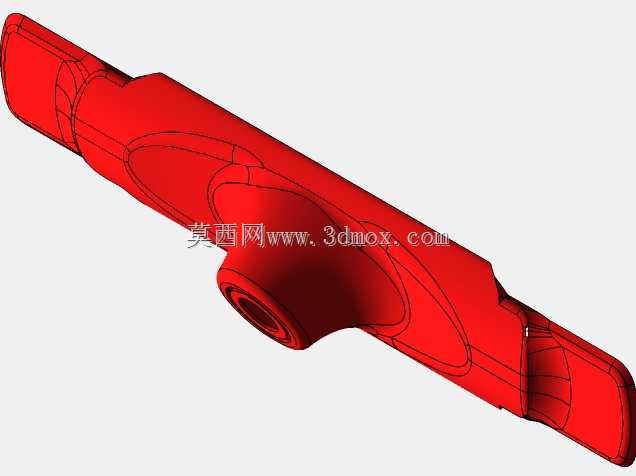

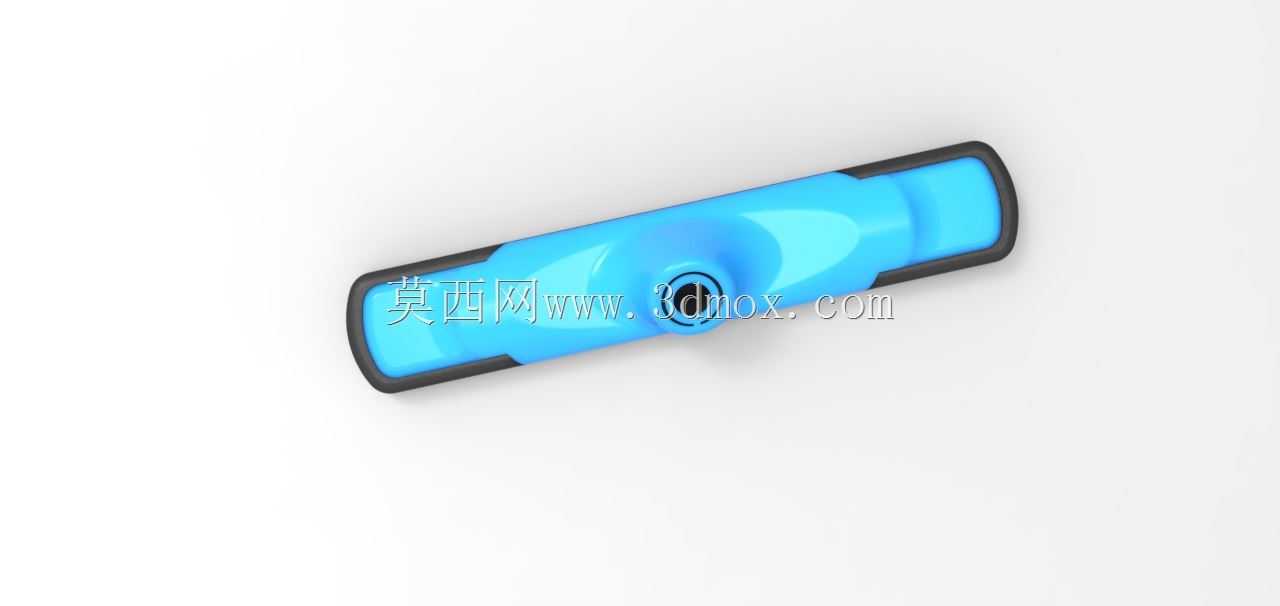

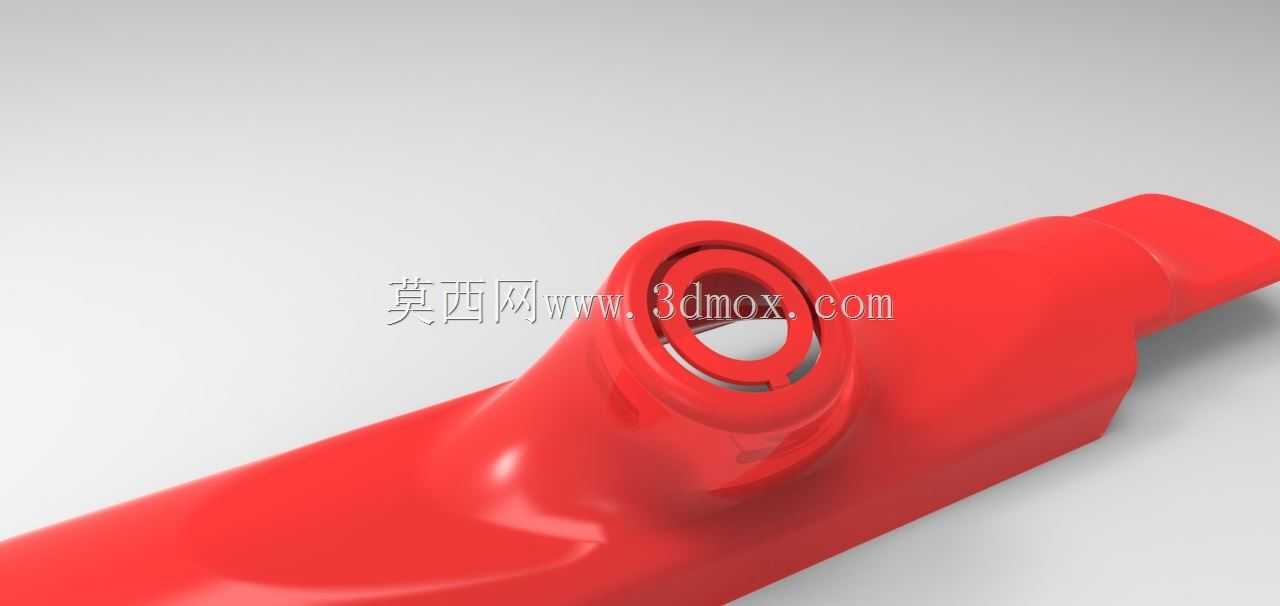

　　日常商用及家用清洁场景中，手持或杆式扫帚的连接部位长期受推拉作用力、清洁液腐蚀以及磕碰磨损，扫帚盖作为连接扫帚刷头与操作杆的核心结构件，其结构合理性直接决定整支扫帚的使用寿命与操作手感。这款扫帚盖的结构设计完全围绕实际使用中的受力特点展开，主体采用长条形流线型布局，整体沿刷头长度方向延伸，中部凸起的连接座用于和操作杆端部做插接配合，连接座内部预留了阶梯式安装孔位，既可以适配标准直径的金属或塑料操作杆，也能通过孔内的环形卡槽加装防松卡扣，避免推拉清洁过程中杆体与刷头出现松脱打转的问题。

　　从外形尺寸来看，该扫帚盖整体长度匹配常规30cm宽度的扫帚刷头，两侧延伸段的宽度控制在2.8cm，刚好覆盖刷头上方的刷条固定区域，边缘做了1.2mm厚度的包边结构，安装后可以完全扣合在刷头基体的上沿，既能够遮挡内部的刷丝固定结构，避免清洁过程中毛发、杂物卡入刷条与基体的缝隙，也能在刷头磕碰家具、墙角时起到缓冲防护作用，避免硬质的刷头基体直接刮伤被清洁物体表面。盖体主体的壁厚做了差异化设计，中部连接座区域壁厚达到3.2mm，能够承受操作杆传递的最大120N的推拉力以及扭转力矩，两侧延伸段壁厚逐步过渡到1.8mm，在保证结构强度的前提下尽可能降低整体用料重量，长时间握持操作不会产生明显的负重感。

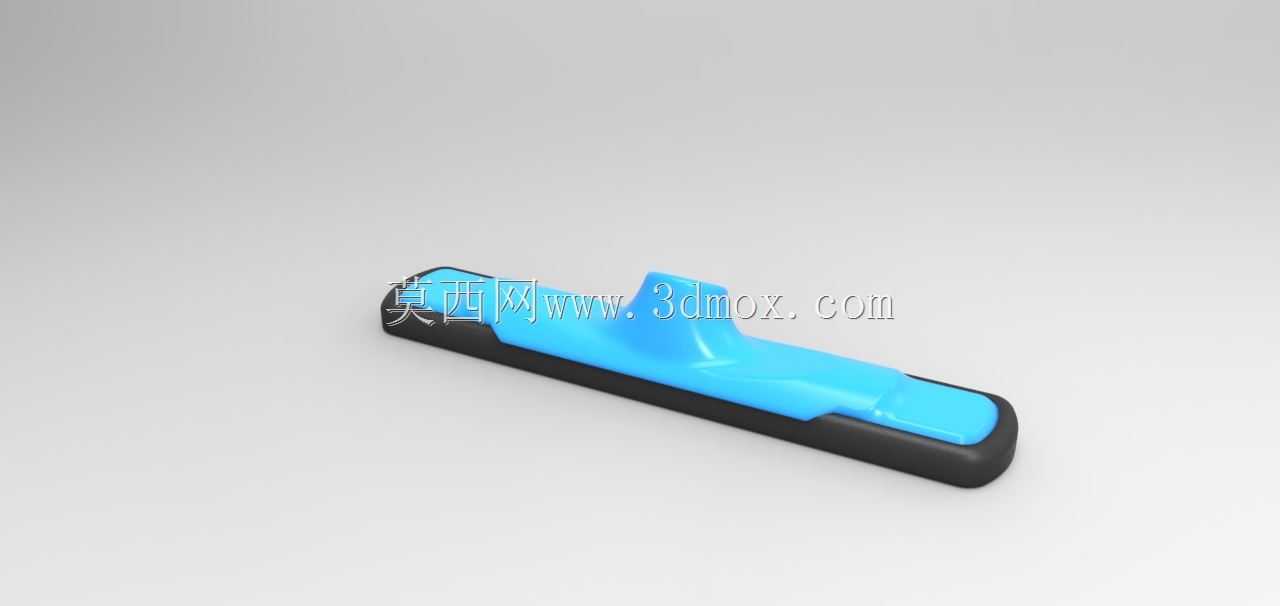

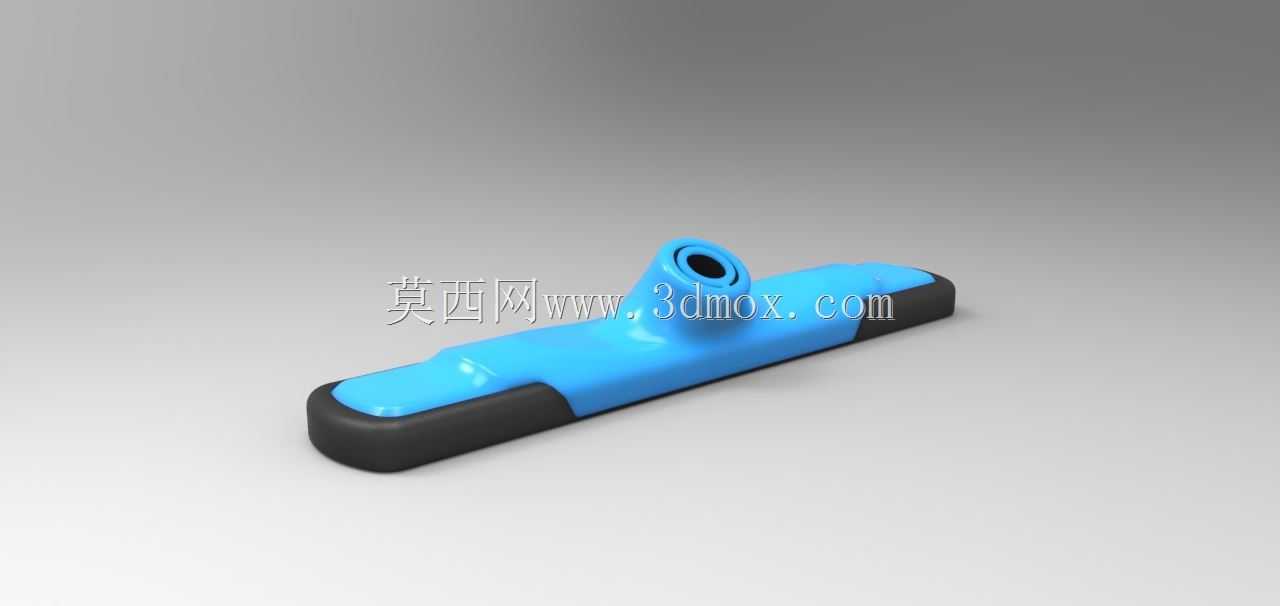

　　材质选择上适配常规注塑加工工艺，主体采用软硬共注的结构设计，蓝色区域为硬质PP材质，提供足够的结构支撑强度，底部接触刷头条的边缘区域采用软质TPE包胶，安装后可以和刷头基体形成紧密贴合，避免清洁过程中的污水、灰尘从盖体与刷头的缝隙渗入内部，同时软胶边缘在碰撞到硬质物体时能起到缓冲作用，降低磕碰产生的噪音与表面损伤。设计过程中充分考虑了注塑生产的工艺可行性，整体外表面没有倒扣结构，所有转角位置都做了R0.5以上的圆角过渡，既避免注塑过程中出现应力集中导致的部件开裂，也能让盖体表面的脱模过程更加顺畅，不需要设计复杂的抽芯滑块结构，能够有效降低模具加工成本与后期量产的不良率。

　　实际安装时，该扫帚盖通过两侧的定位柱与刷头基体上的预留孔位做预定位，中部连接座与操作杆插接到位后，只需要在连接座侧面拧入一颗紧定螺钉即可完成整体装配，不需要额外的粘接或焊接工序，后期维护更换时也可以快速拆卸，单独更换磨损的盖体或者刷头条，不需要整支扫帚报废。在清洁作业过程中，盖体上表面的流线型弧度设计能够让洒落在盖体上的污水、杂物顺着弧度自然滑落，不会在盖体表面积留形成顽固污渍，日常冲洗维护时只需要用清水冲刷即可清理干净表面附着的脏污，没有容易藏污纳垢的死角结构。针对不同使用场景的适配性，该结构预留了一定的尺寸调整空间，中部连接座的安装孔可以根据不同规格的操作杆直径做微调，两侧延伸段的长度也可以根据刷头的实际宽度做对应修改，不需要整体重构结构即可适配不同尺寸规格的扫帚产品，能够覆盖家用日常清洁、商用物业保洁、工业车间地面清洁等多个场景的使用需求。
