液压电机传动用内花键连接轴套

　　在液压动力单元与驱动电机的直连传动布局里，这类带内花键的中空轴套承担着扭矩传递与同轴定位的核心作用，常见于泵站电机输出端、小型液压马达对接工位、工程机械附属液压执行机构的连接段。现场装配时，电机输出轴加工出外花键齿形，轴套内孔的内花键与之完全啮合，相比普通平键连接，多齿同时受力的接触面积更大，重载启动、频繁正反转的工况下不会出现单键剪切、键槽压溃的问题，对中性也更优，高速运转时轴系的径向跳动量能控制在很小的范围。

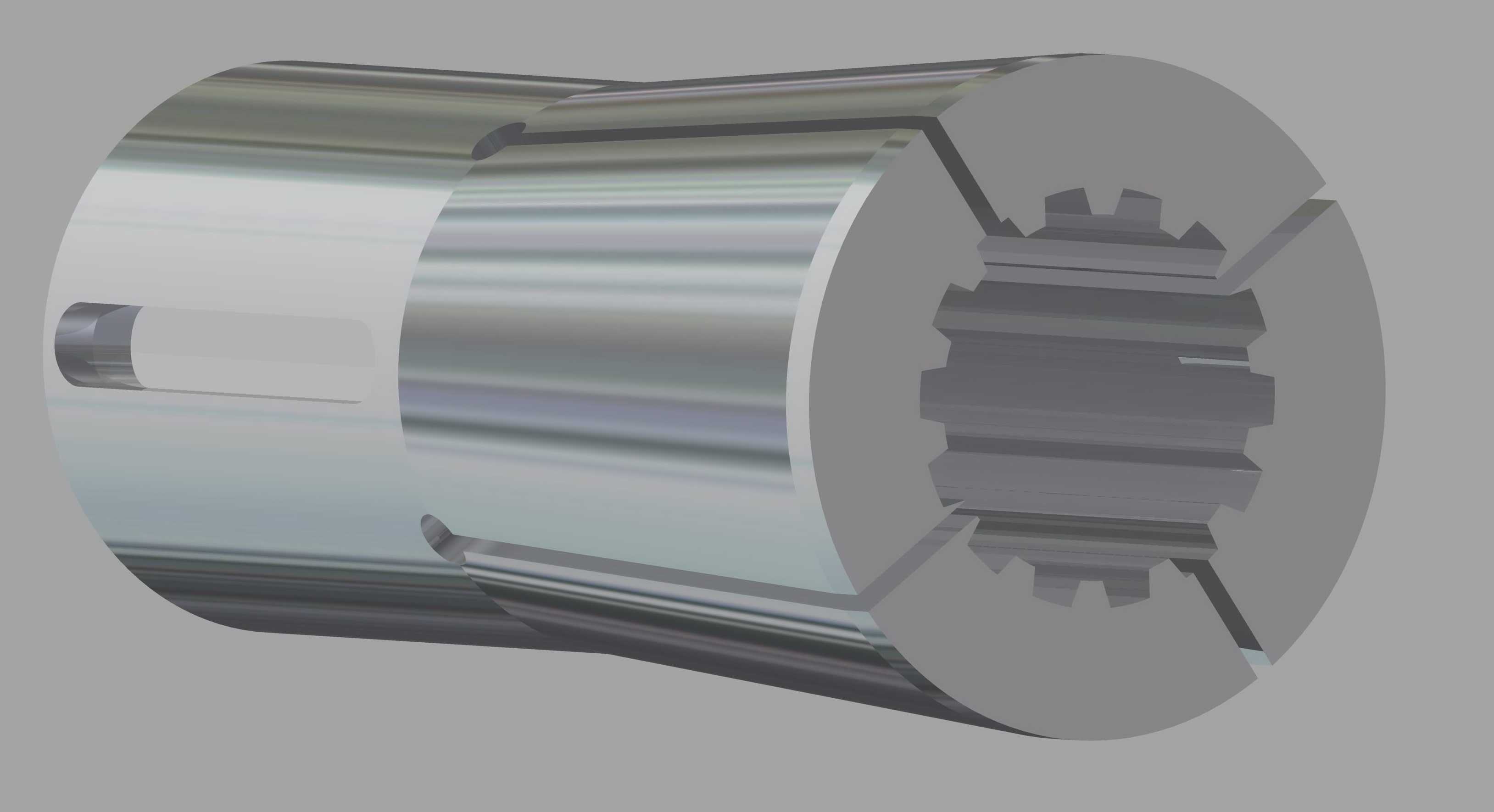

　　从结构细节来看，该零件整体为阶梯圆柱形态，一端为大直径外圆段，用于嵌入泵体或者电机端盖的定位孔，装配时外圆与端盖孔采用过渡配合，保证轴套回转中心和电机轴、液压泵输入轴的同轴度，避免偏心带来的振动和密封件偏磨；另一端为稍小直径的延伸段，外圆表面预留了密封件安装的光整面，可搭配骨架油封实现旋转部位的油液密封，防止液压油从连接腔泄漏，同时阻挡外界粉尘进入啮合齿面。内孔全程加工渐开线内花键，齿向沿轴向贯通，齿顶、齿根都做了圆滑过渡，没有应力集中的尖锐棱角，在传递峰值扭矩时，载荷均匀分布在每一个啮合齿的侧面，齿面接触应力远低于材料许用值。轴套侧壁还开设了轴向通槽，这个结构一方面用于装配时的微量弹性胀缩，补偿花键啮合的微小过盈，方便现场拆装；另一方面可以作为润滑油的导流通道，啮合齿面间的润滑脂或者液压油能顺着槽面均匀分布，避免干摩擦。

　　设计这类零件时，首先要匹配两端对接部件的安装边界：大端外圆的直径要和端盖定位孔的公差带匹配，长度方向不能超出端盖的沉孔深度，避免装配后轴套端面和泵体内部零件发生干涉；小端外圆的尺寸要适配所选油封的公称内径，沟槽位置要和端盖密封腔的轴向位置对齐。内花键的参数需要和对接电机轴的外花键完全对应，模数、齿数、压力角、变位系数都要保持一致，齿侧间隙选取要兼顾传动精度和热胀补偿：间隙过小，长时间运转升温后齿面会卡滞，甚至出现抱轴；间隙过大，正反转切换时会产生明显冲击，噪音增大，还会加速齿面磨损。选材上这类轴套一般选用中碳合金钢，毛坯锻造后做调质处理获得足够的芯部韧性，内花键齿面后续可做高频淬火提升硬度，抗磨损能力大幅提升，承受冲击载荷时也不会出现齿面崩裂。

　　实际选型建模过程中，需要先核对整个传动链的轴向尺寸链：电机轴伸出端的长度、轴套的总长度、液压泵输入轴的插入深度三者要匹配，保证两端花键的啮合长度都达到设计要求，不能出现啮合长度不足导致的齿面局部过载。外圆各段的同轴度、内花键的分度圆跳动都要在工程图中标注形位公差，加工时一次装夹完成外圆和内孔的精加工，避免多次装夹带来的定位误差。侧壁的开槽宽度和深度也要经过校核，开槽后轴套的剩余壁厚要满足扭转强度要求，不能因为开槽导致整体刚性下降，在最大扭矩下发生扭转变形。这类连接结构省去了联轴器的额外占用空间，让电机和液压泵的对接结构更加紧凑，在小型液压站、机床液压夹具、工程机械的辅助驱动单元里应用十分广泛，建模时完整还原花键齿形、阶梯外圆、侧壁开槽和密封位的细节，就能直接用于后续的工程图导出、干涉检查和虚拟装配验证，提前排查安装时可能出现的尺寸匹配问题。
