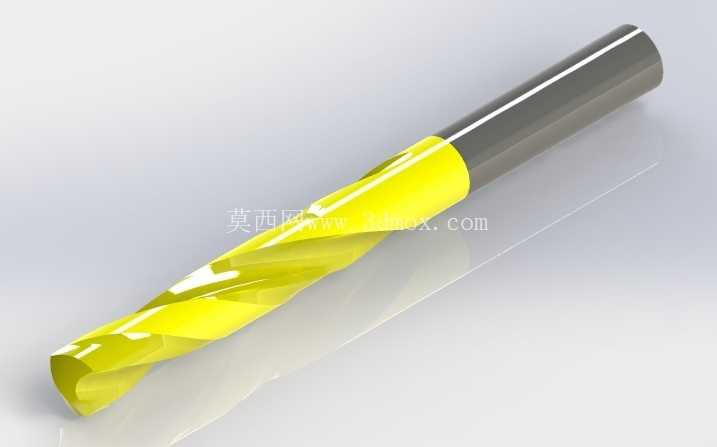

硬质合金涂层直柄麻花钻结构设计

　　这款直柄麻花钻的三维结构设计，核心围绕金属切削加工场景下的孔加工需求展开，日常在机加工车间的钻床、铣床、加工中心工位上都能见到这类刀具的身影，不管是普通碳钢工件的钻孔工序，还是铝合金、铜合金等有色金属的批量孔加工，这类钻头都是一线操作工人最常选用的孔加工刀具之一。从实际加工用途来看，这款钻头主要承担实体材料上的通孔、盲孔钻削加工，也可用于已有孔的扩孔预处理工序，是机械加工工序里覆盖场景最广的切削刀具品类之一。从功能特性设计上，这款钻头采用了经典的双螺旋槽结构，螺旋角的取值经过实际切削验证，能够在钻削过程中顺畅排出切屑，避免切屑堵塞在排屑槽内刮伤已加工孔壁，同时减少钻削过程中的切削阻力，降低机床主轴的负载。

　　切削部分的顶角设计参考了通用加工场景的常用参数，兼顾了硬材料加工时的刀尖强度和软材料加工时的切削锋利度，横刃部分做了标准的修磨结构预留，实际使用时操作人员可根据加工材料的硬度调整横刃长度，进一步减小轴向进给力。刀体部分采用硬质合金基材的设计预留，切削刃部分的涂层区域覆盖了整个切削段和部分排屑槽，黄色涂层的设计对应常见的氮化钛涂层方案，能够有效提升切削刃的表面硬度，降低切屑与刀体的摩擦系数，延长刀具的连续加工寿命，同时减少切削过程中的积屑瘤产生，提升孔壁的加工光洁度。

　　直柄的夹持部分采用标准的圆柱柄结构，尺寸公差符合通用钻夹头、弹簧夹头的夹持标准，不需要额外的过渡套就可以直接装夹在常规的刀具夹持机构上，装夹定位的同轴度公差控制在合理范围内，能够避免高速钻削时的刀具摆振问题。从外形尺寸与安装边界来看，这款钻头的总长、刃长、柄径比例符合通用直柄麻花钻的尺寸系列，能够适配常规加工行程的机床设备，不需要对机床的工装夹具做额外改造就可以直接投入使用。排屑槽的槽型做了抛光面的结构设计，能够减少切屑排出时的阻力，深孔加工时也能依靠螺旋槽的导程顺利将切屑带出孔外，避免切屑卡滞造成的钻头折断问题。

　　刀体的芯厚设计从切削端向柄部逐渐递增，既保证了切削部分的容屑空间，又提升了刀体整体的刚性，在大进给量钻削时也能避免刀体弯曲变形，保证钻孔的位置精度和直线度。刀尖部分的后角设计兼顾了刀刃强度和切削锋利度，后角过小会增加切削时的后刀面摩擦，导致刀具快速磨损，后角过大则会降低刀尖的抗冲击能力，在断续切削场景下容易出现崩刃问题，这款钻头的后角取值平衡了两方面的需求，能够适配多数常规加工场景的切削参数。在实际建模过程中，螺旋槽的曲面构建采用了等导程螺旋扫掠的方式，保证排屑槽的曲面顺滑过渡，没有曲率突变的位置，避免实际加工时出现应力集中导致的刀体断裂问题。切削刃的刃口做了微小的钝化处理预留，实际生产中可以通过刃口钝化工艺提升刃口的抗冲击性能，减少涂层脱落的概率。柄部的端面做了倒角设计，方便装夹时顺利导入夹头，避免装夹过程中刮伤夹头的内孔表面。整体结构没有多余的复杂特征，所有尺寸都参考了通用刀具的标准规范，既可以用于刀具生产环节的工艺参考，也可以用于加工工艺仿真时的刀具装配建模，帮助工艺人员提前验证钻削过程中的干涉问题，优化加工走刀路径。
