污水处理厂用高压旋涡鼓风机结构设计

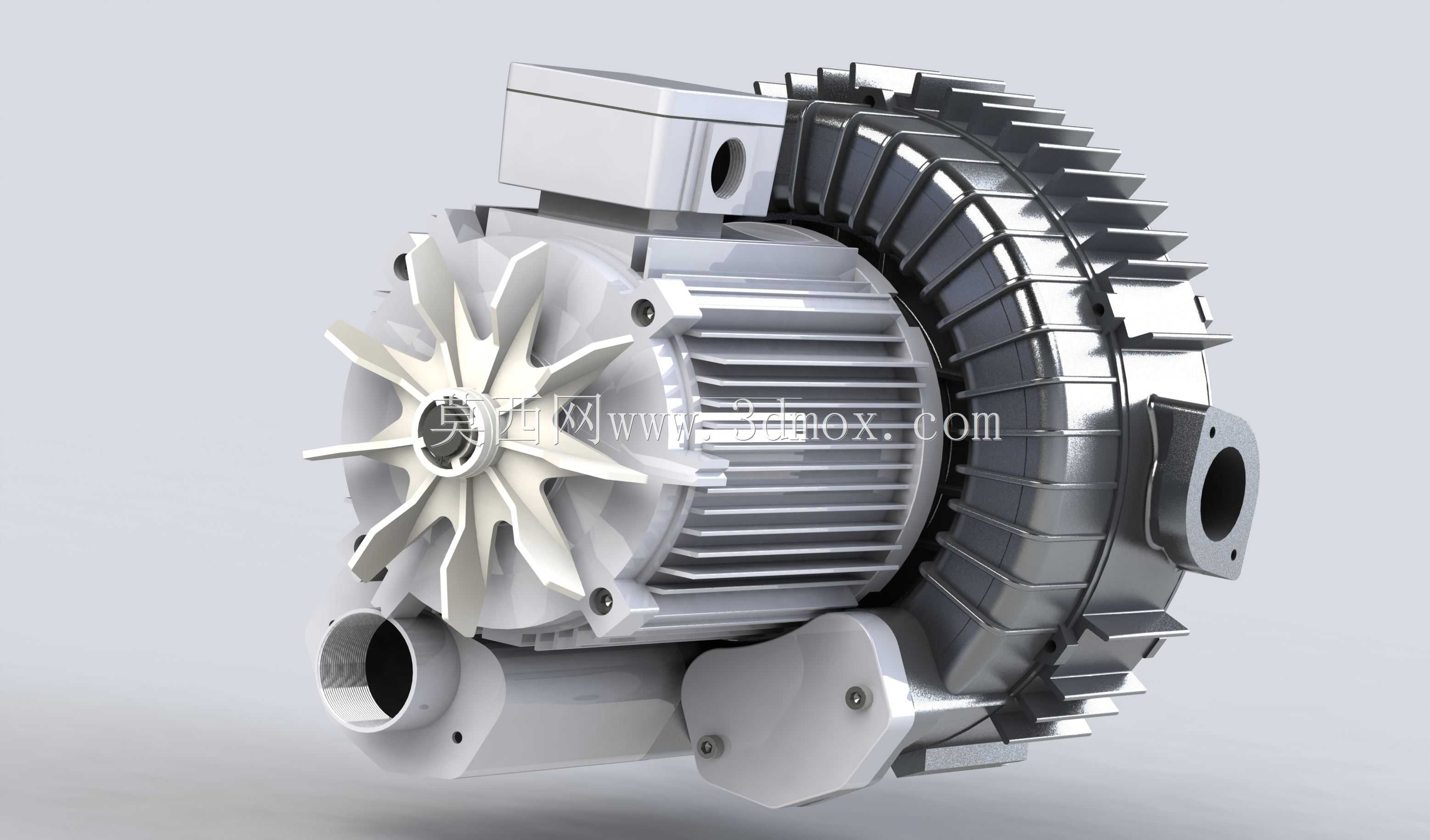

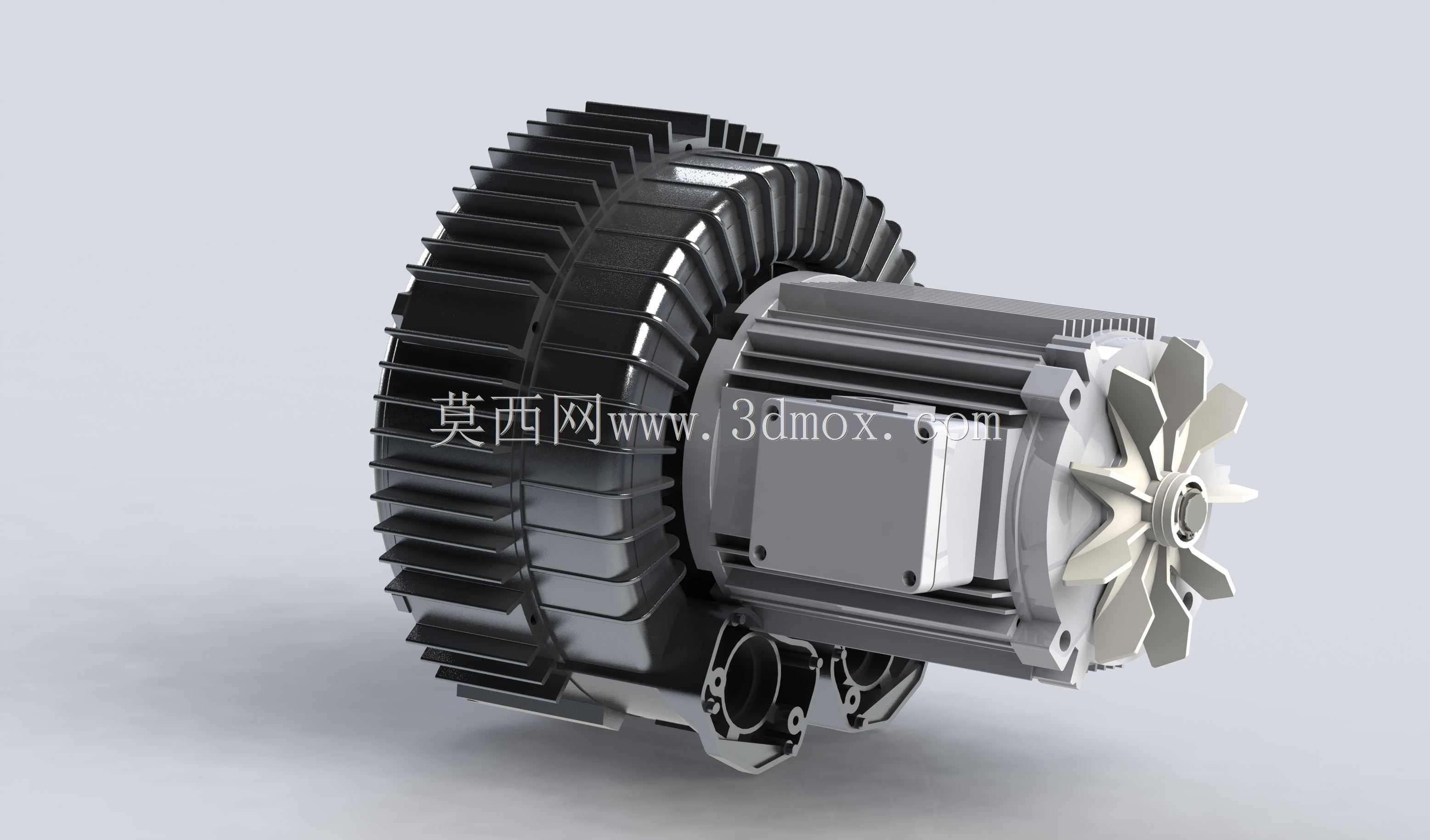

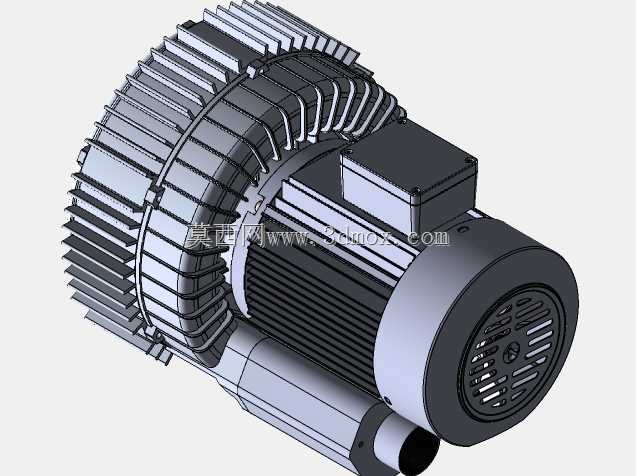

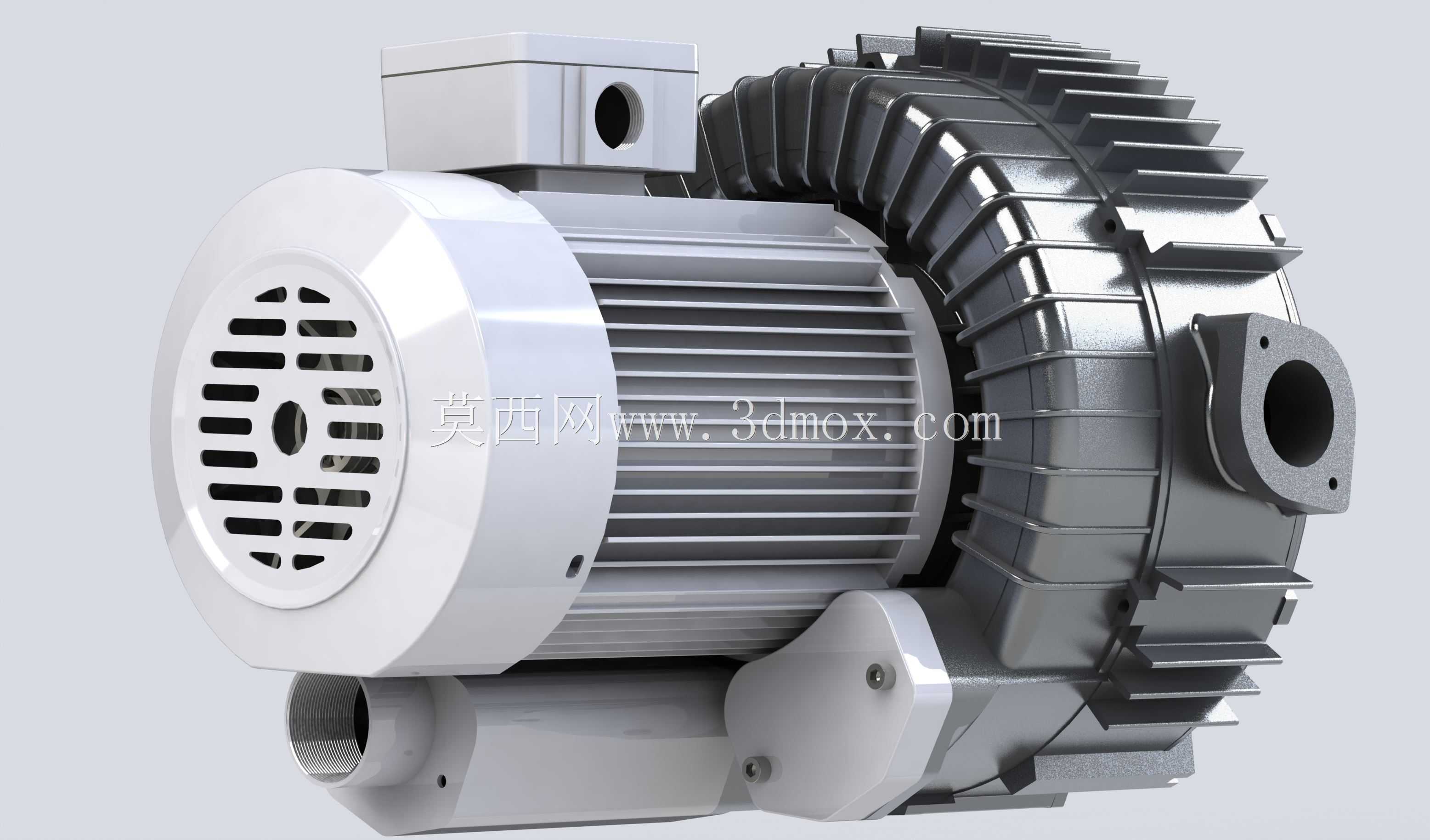

这款旋涡式鼓风机主要面向污水处理厂的曝气环节设计，在污水生化处理段，池底的曝气头需要稳定的高压气源来搅动水体，让活性污泥与污水充分混合，同时为好氧微生物提供代谢所需的氧气，风压不足会导致曝气不均，局部污泥厌氧发臭，风量过大又会冲散菌胶团影响处理效率，这款风机的风压风量区间刚好匹配中小型污水处理站的单池曝气需求。从结构设计来看，整体采用电机与泵体直连的同轴布局，省去了皮带传动的张紧结构，既缩小了整体安装占地，也避免了传动损耗，泵壳部分的旋涡流道采用渐开线变截面设计，气流在叶轮叶片的带动下沿流道多次回旋增压，相比普通离心风机能在更小体积下实现更高的出口压力。建模时先从核心的叶轮零件入手，先绘制叶轮的中面草图，确定叶片的倾斜角度与流道宽度，通过圆周阵列生成全部叶片后，对叶片边缘做倒圆角处理，避免气流在尖角处产生涡流噪音，之后再绘制两侧的泵壳腔体，要注意泵壳与叶轮之间的间隙控制在0.2mm到0.3mm之间，间隙过大会导致内泄漏降低风压，间隙过小则容易在高速运转时出现擦碰。电机部分的建模要匹配标准Y系列电机的安装尺寸，端盖的散热筋沿圆周方向均匀分布，接线盒的位置设置在电机顶部，方便现场布线操作，进风口与出风口都采用标准内螺纹接口，能直接对接现场的镀锌气管，不需要额外做转接头。安装底座采用一体铸造的支脚结构，四个安装孔的孔距符合通用风机安装尺寸规范，现场替换旧设备时不需要重新打地基孔，泵体侧面预留了泄压阀的安装位，当出口管路堵塞时能自动泄压，避免电机过载烧毁。建模过程中要先做整体的干涉检查，确认叶轮转动时与泵壳、端盖都没有干涉，再对各个连接螺栓的位置做布局优化，保证拆装时扳手有足够的操作空间，不需要额外拆除周边管路就能完成轴承的维护更换。
