苹果iPhone5智能手机精细三维结构模型

　　这款三维模型还原了经典直板触屏智能手机的完整结构，从整机装配逻辑来看，建模过程中优先考虑了消费电子类产品的堆叠约束，机身正面的玻璃盖板与中框的配合间隙控制在消费电子量产常规公差范围内，听筒开槽、前置摄像头开孔、Home键组件的位置完全匹配实际产品的装配关系，正面屏幕显示区域的边框宽度、顶部状态栏区域的元件排布都做了等比例还原，没有出现结构错位的问题。机身侧面的按键布局完全遵循实际产品的人机交互逻辑，静音拨片、音量增减按键、顶部电源键的凸起高度、按压行程对应的结构预留都在模型中有所体现，侧边的SIM卡托开槽位置、卡托与中框的配合面做了贴合处理，底部的扬声器开孔、麦克风开孔、数据接口的位置和开孔尺寸都对应实际产品的声学与接口规范，

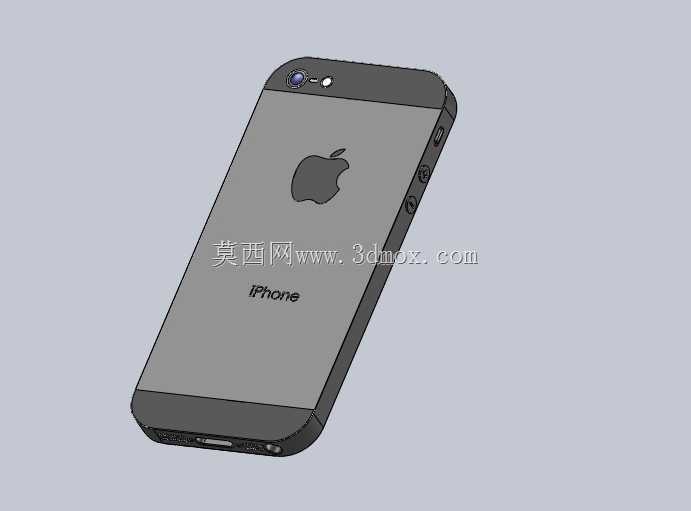

　　没有出现开孔错位或者尺寸偏差的问题。从设计思路层面，建模时先确定整机的长宽厚基准尺寸，再拆分前壳组件、中框组件、后盖组件三个大的装配模块，前壳部分整合了触控屏、显示模组、前置感光与通话元件的安装位，每个安装位的定位柱、卡扣位置都做了对应预留，中框部分作为整机的结构支撑骨架，整合了侧边按键的安装槽、内部主板的固定螺柱位置、电池仓的边界限位，后盖部分的金属材质质感、摄像头区域的凸起高度、闪光灯的开孔位置都和实际产品保持一致，摄像头镜片与后盖的配合台阶、金属装饰圈的压合结构都做了细节还原。在实际行业应用场景中，这类消费电子终端的三维模型可用于手机保护套的结构设计与适配验证，设计保护套时可以直接提取模型的外轮廓曲面，核对侧边按键、

　　接口位置的避让尺寸，避免出现保护套安装后遮挡按键、接口不对位的问题；也可用于手机周边配件比如车载支架、桌面底座的结构匹配，通过模型的外形曲面数据调整支架的夹持弧度，保证夹持时的贴合度与稳定性；还可用于通讯终端产品的结构教学演示，帮助刚入行的结构工程师理解直板触屏手机的内部堆叠逻辑、外观件与结构件的配合关系，理解消费电子类产品在有限机身空间内整合各类功能元件的设计思路。从安装边界与尺寸约束来看，整机的直板形态决定了其适配的配件类产品需要预留足够的屏幕避让空间，正面屏幕区域的保护件不能遮挡显示区域与听筒、前置摄像头的开孔，底部接口位置的配件需要匹配接口的插入深度，避免出现配件插不到位或者干涉的问题，

　　侧边按键位置的配件需要对应按键的位置做凸点设计，保证按压时的力传导顺畅，不会出现按键按不动或者误触的情况。模型的外观曲面做了连续顺滑处理，中框的倒角弧度、后盖与中框的过渡曲面都符合实际产品的握持手感设计，没有出现曲面褶皱、棱角突兀的问题，各个外观分件的分型线位置也和实际量产产品的分型位置保持一致，能够直接用于外观手板的制作验证，也可以作为同类型直板智能手机结构设计的参考基准，帮助设计人员快速把握消费电子类产品的外观比例与结构布局逻辑，减少前期方案阶段的尺寸核对工作量。
