可调式万向进给定位夹持工装结构

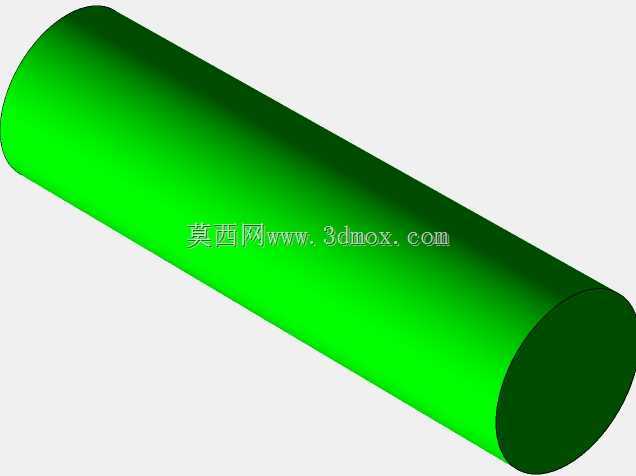

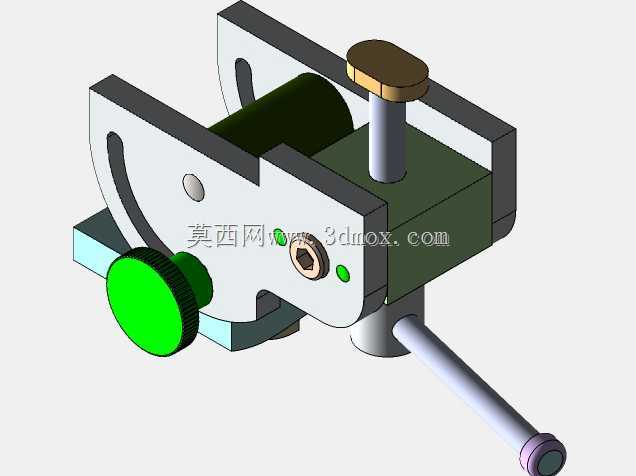

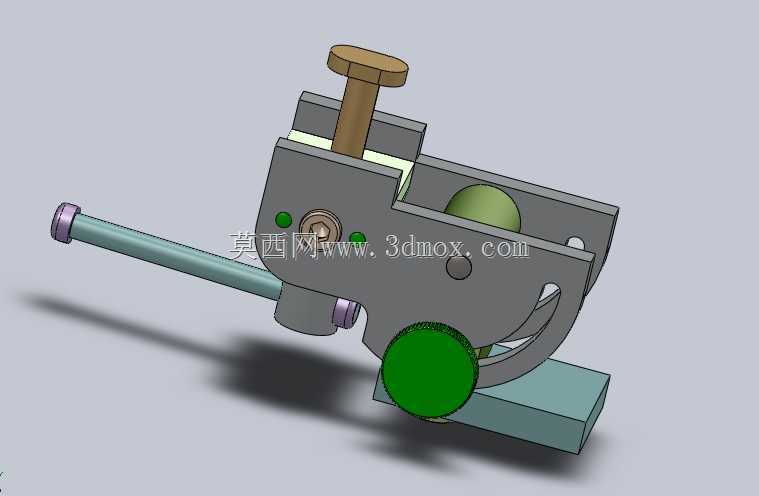

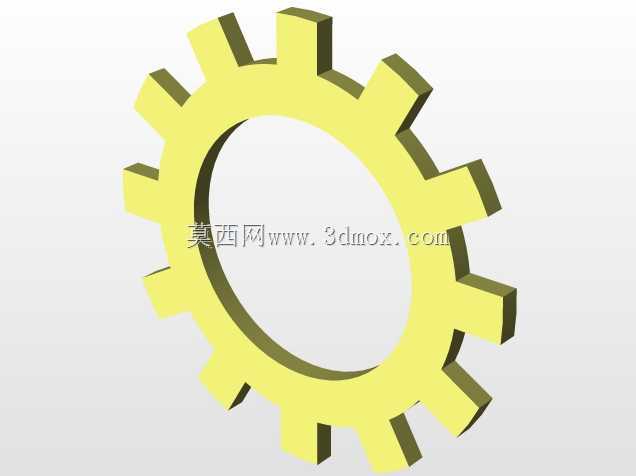

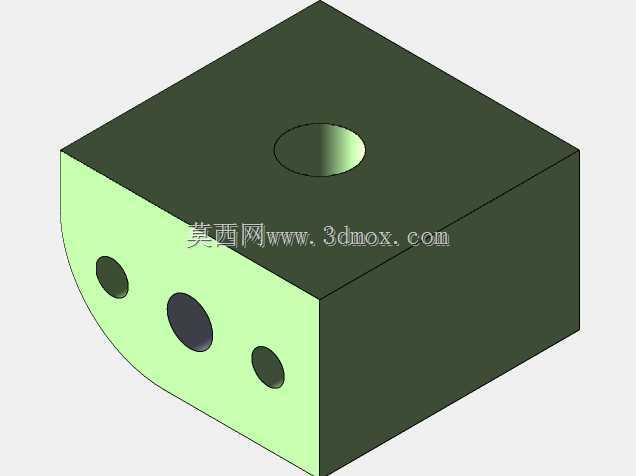

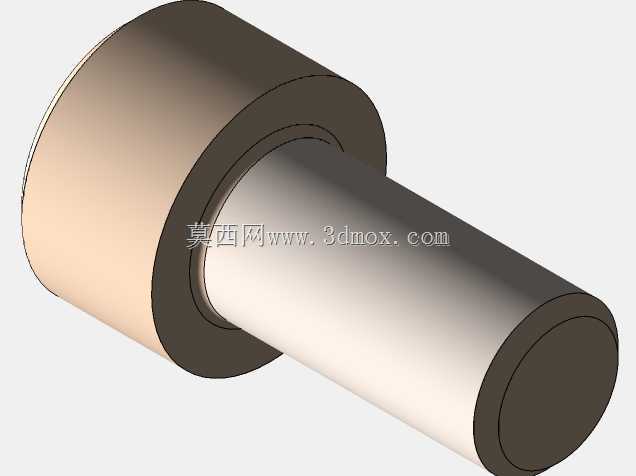

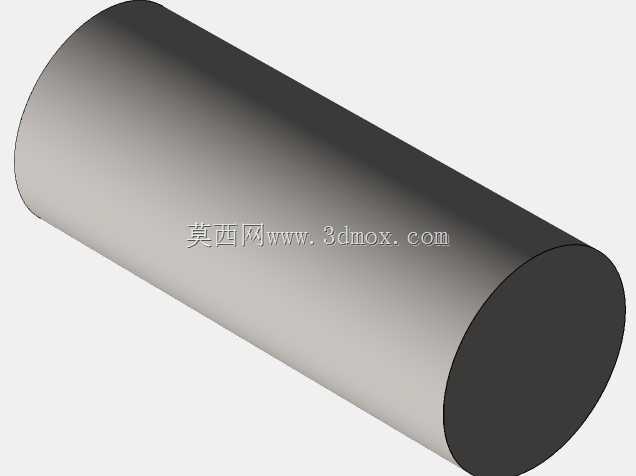

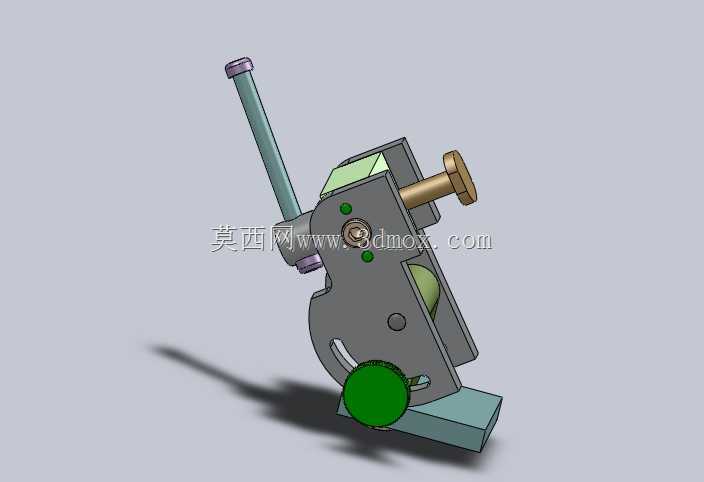

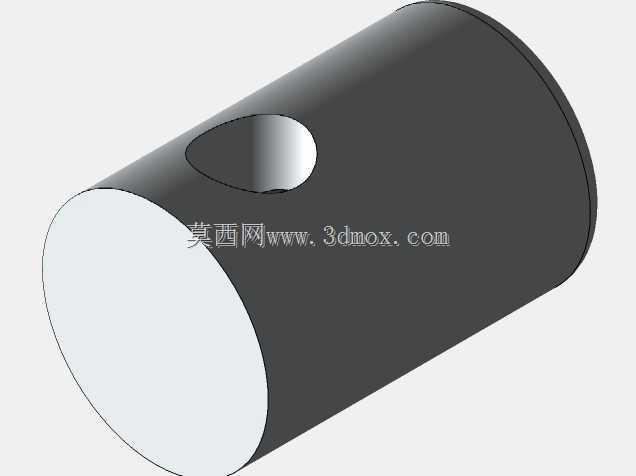

　　这套可调式万向进给定位夹持结构，主要面向小型零件加工、试样装夹、工位辅助定位场景设计，在五金小件铣削加工、实验室试样固定、小型装配工位对位作业中都能适配，解决常规固定式夹具无法灵活调整进给角度、夹持行程受限的问题。从结构布局来看，整体采用卧式长杆进给搭配俯仰调节座的组合形式，底部设置方块式安装基座，可直接通过螺栓固定在机床工作台、装配工位台面上，安装基座的平面度公差控制在0.02mm以内，保证安装后整体结构不会出现偏斜。横向布置的光杆进给轴贯穿调节座主体，轴端设置限位挡圈，进给行程可通过轴上的锁紧环进行限位调节，手动扳动进给轴即可实现夹持工位的横向位移，进给过程中轴与座体之间的铜套衬套可减少滑动磨损，长期使用也不会出现卡顿晃量。

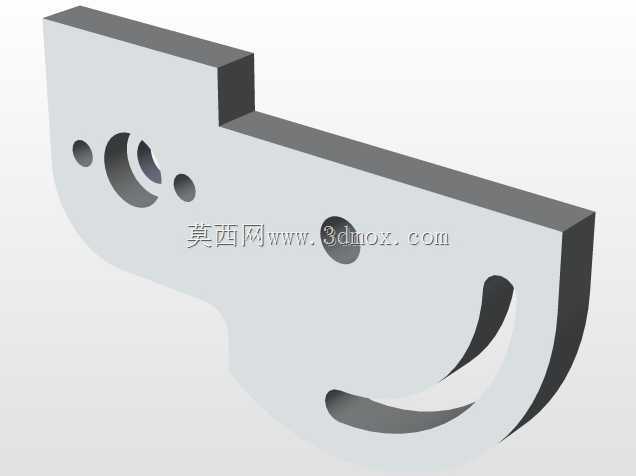

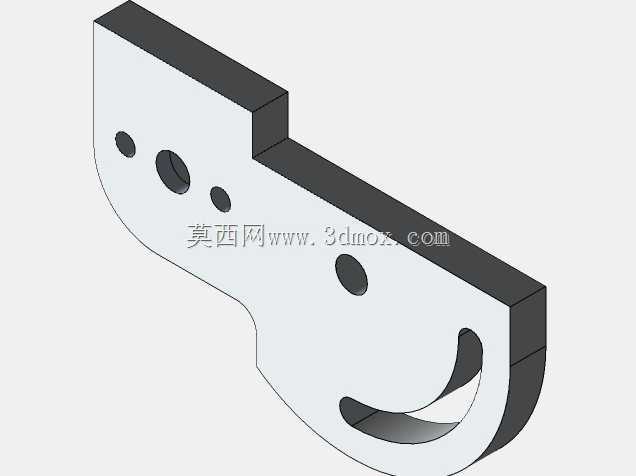

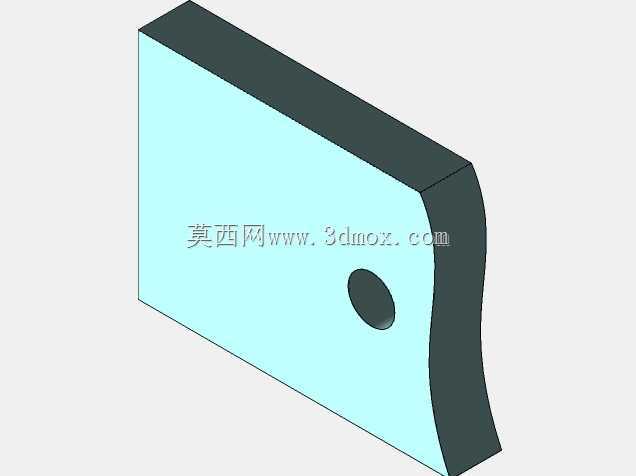

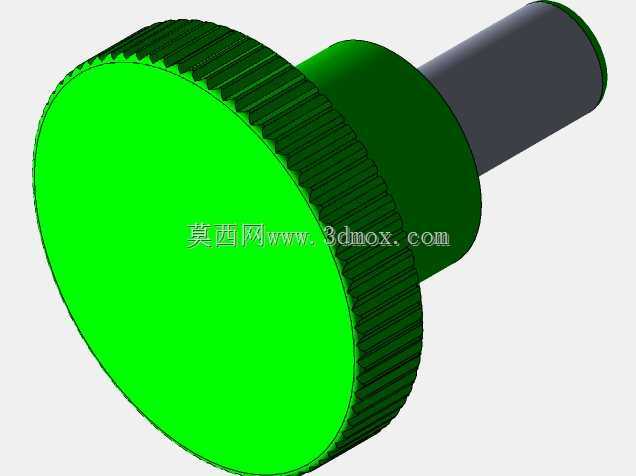

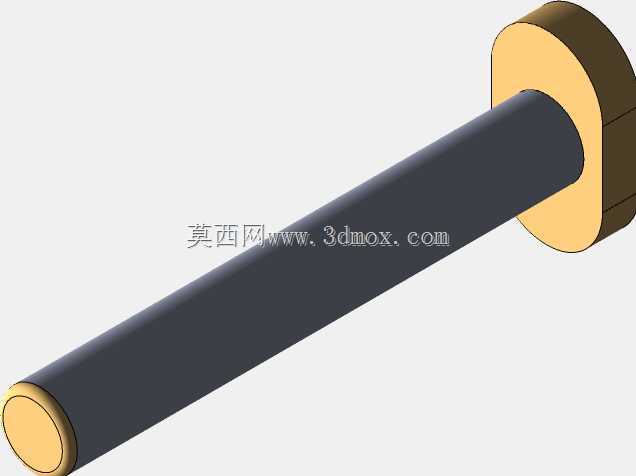

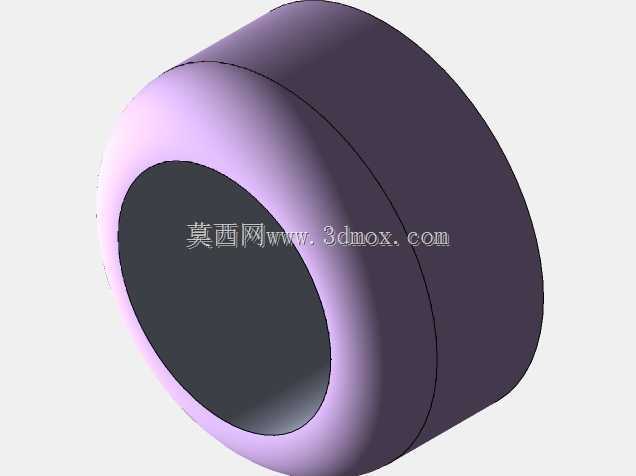

　　俯仰调节部分采用圆弧槽导向结构，座体侧面的弧形开槽配合锁紧旋钮，可实现夹持端±45°范围内的角度调整，调整到位后拧紧侧面的滚花旋钮即可锁死角度，不会出现加工过程中角度滑移的问题。顶部的压紧组件采用T型螺杆配合压块的结构，螺杆头部设置滚花手拧头，无需额外工具即可手动拧紧，压块与被夹持工件接触面设置防滑纹路，可适配方形、圆形、异形小零件的夹持，最大夹持厚度可达30mm，夹持力可通过螺杆拧紧程度手动控制，避免夹伤薄壁类工件。结构中设置的绿色滚轮组件为辅助支撑件，当工件长度超出夹持座范围时，可通过滚轮承托工件外伸部分，减少工件悬臂产生的挠度变形，滚轮采用耐磨尼龙材质，转动阻力小，工件进给过程中不会出现表面划伤。

　　整体结构的外形尺寸控制在长180mm、宽80mm、高120mm范围内，安装基座的安装孔位间距为60mm，可适配多数常规小型工作台的T型槽间距，不需要额外加工转接板即可直接安装。设计过程中特意将所有锁紧操作件都设置在结构外侧，操作人员在工位上无需探身即可完成所有角度调整、夹持锁紧、进给限位的操作，操作动线符合人机工程要求，单工位操作调整时间可控制在10秒以内，相比常规台虎钳的角度调整效率提升60%以上。座体主体采用铸铁材质加工，整体重量控制在1.2kg左右，既有足够的刚性抵抗加工过程中的切削振动，又不会因为过重导致工位转移不便。所有活动配合面都预留了润滑脂注油孔，日常维护时只需定期注入少量润滑脂即可保证活动部件顺畅，维护成本极低。

　　在实际应用中，这套结构除了用于机加工工位的小件装夹，还可作为焊接工位的工件定位架、检测工位的试样固定座使用，通过更换顶部的压块形状，还可适配棒料、板料、不规则异形件的装夹需求，泛用性较强。结构中没有采用复杂的气动、液压驱动元件，纯机械结构的设计故障率极低，在无气源、无电源的手动作业工位也可正常使用，适合小型加工坊、实验室、装配维修工位配置。
