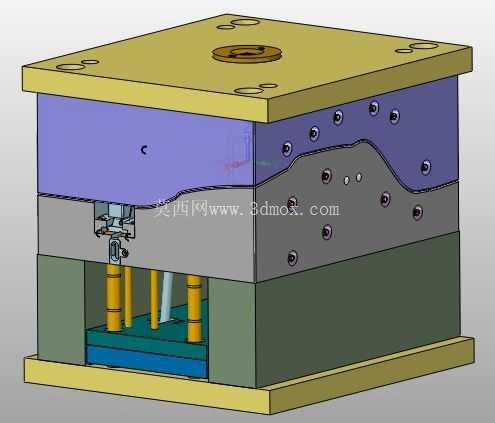

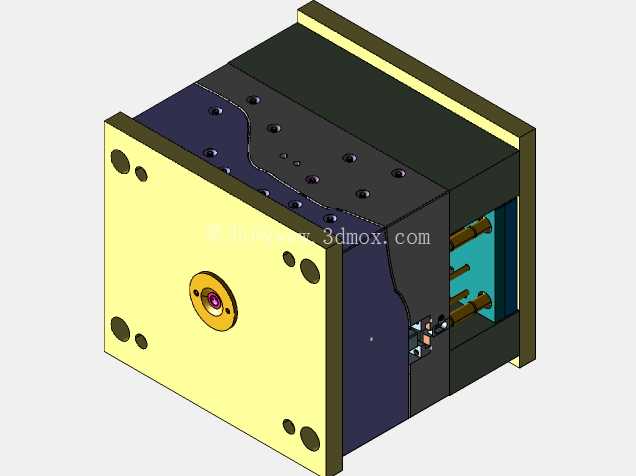

两腔体三滑块带升降结构管类铸造模具

这套模具针对带异形轮廓的管状类铸件开发，核心采用两腔体排布设计，单模次可完成两件铸件的成型作业，匹配中小批量管状铸件的量产需求，常见于卫浴管件、汽车油路连接管、小型气动管路接头类零件的生产场景，适配常规立式压铸/重力铸造设备的安装接口，模架整体采用标准龙记模架基准尺寸设计，上下模座的安装孔位、定位圈规格完全适配行业通用设备的装夹要求，无需额外定制转接板即可完成上机装夹，能有效缩短模具上线的准备周期。

结构设计上，三滑块的抽芯布局完全贴合管状铸件的侧向凹凸特征，三个方向的滑块分别对应管件的侧孔、倒扣以及异形轮廓段，滑块采用斜导柱驱动结构，配合楔紧块在合模状态下承受成型过程中的型腔内压力，避免滑块移位导致的铸件飞边、尺寸超差问题；滑块与模仁的配合面做了0.02mm的研配间隙，既保证开模时滑块滑动顺畅无卡滞，又能防止成型过程中铝液/锌液窜入滑块配合间隙造成的飞边清理难题。内置的升降机构主要承担顶出与局部嵌件安装的辅助功能，开模完成后升降机构带动顶针板平稳上行，顶出力均匀分布在铸件的非外观面，避免顶出过程中铸件出现变形、顶白缺陷，同时升降行程经过精准核算，顶出高度刚好满足铸件取件的操作空间，不会因为行程过大造成顶针脱出模仁带来的复位故障。

模仁部分采用预硬钢材质，成型面做了氮化处理，表面硬度达到HRC58-62，能有效抵抗金属液的冲刷磨损，延长模具的连续生产寿命；冷却水道的排布围绕模仁的成型区域做等距布局，进出水口采用标准快插接口，适配车间常规冷却水循环系统，成型过程中能将模温稳定控制在工艺要求区间，减少铸件因为冷却不均产生的缩孔、变形缺陷。浇注口开设在模架顶部中心位置，配合定位圈与设备射嘴精准对接，流道采用梯形截面设计，金属液充型过程中流动平稳，不会产生卷气、夹渣问题，流道凝料重量控制在铸件总重量的15%以内，能有效降低生产过程中的原料损耗。

模具的导向系统采用导柱导套配合结构，四个角的导柱做了不等径设计，防止上下模装反造成的模仁撞损，导套内部加装了自润滑轴承，连续生产过程中无需频繁加注润滑脂即可保证导向精度；复位杆配合弹簧实现合模过程中的顶针板先行复位，避免合模时顶针与滑块发生干涉碰撞，所有活动部件的行程位置都设置了硬限位，防止设备参数异常时活动部件超出行程造成的模具损坏。从实际生产适配性来看，这套模具的开合模行程、抽芯距离都经过三维模拟验证，所有运动部件在开合模全过程中无干涉，上机后仅需调整工艺参数即可快速投入量产，铸件的尺寸精度能稳定达到CT6级，满足多数行业对管状铸件的尺寸公差要求，后续维护时仅需更换磨损的镶件即可快速恢复生产，维护成本较低。
