经济型数控旋转A轴卡盘传动结构

项目分类:机床 发布时间:2026-05-21 ID:1152188
  • 经济型数控旋转A轴卡盘传动结构
  • 经济型数控旋转A轴卡盘传动结构
  • 经济型数控旋转A轴卡盘传动结构

这套回转轴结构主要面向小型数控加工场景的拓展需求,适配桌面级雕刻、小型铣削设备的加装改造,用来解决常规三轴设备无法完成的圆柱面分度加工、曲面连续回转加工问题,常见应用包括小型圆柱工件刻字、环槽铣削、径向孔分度加工、小型工艺品回转雕刻等场景,相比市面同规格高精度转台,这套结构压缩了非必要的高精度冗余设计,针对民用加工场景的精度需求做了成本优化,适合对回转定位精度要求在0.1度级别的加工场景使用。

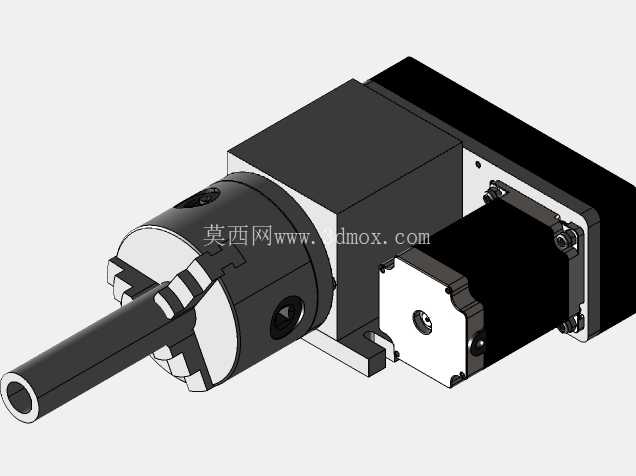

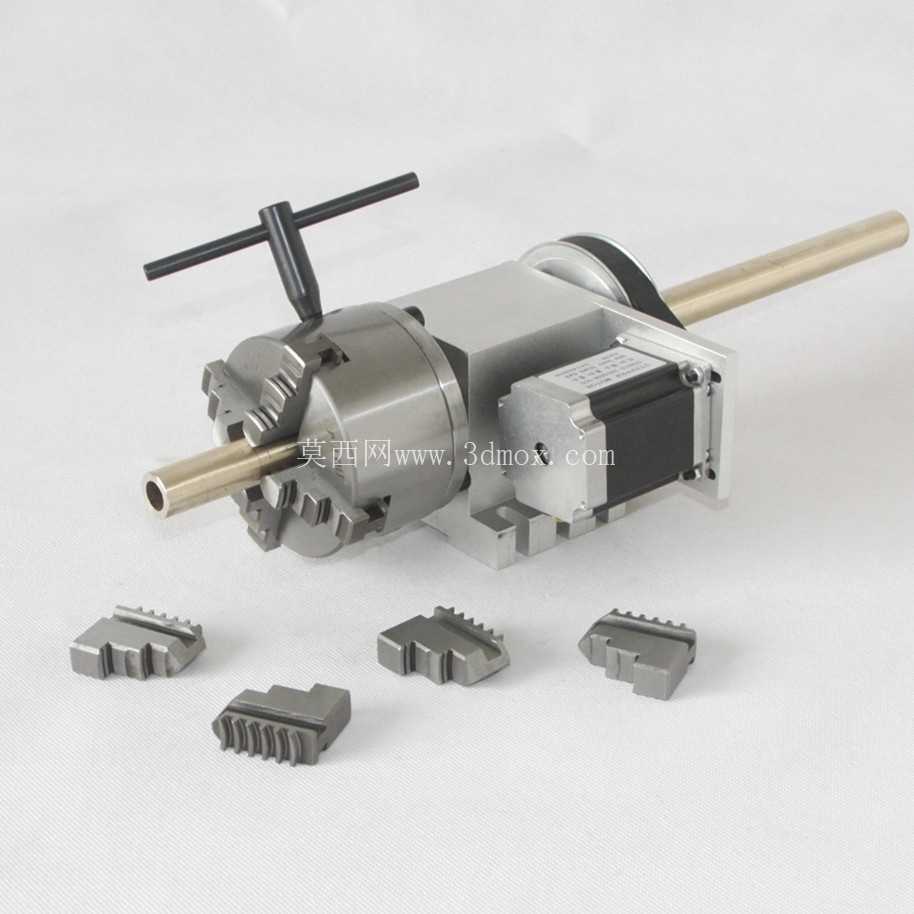

从功能结构来看,整套组件采用步进电机直连减速传动的布局,前端搭配三爪自定心卡盘,可直接装夹棒料类工件,卡盘自带的T型滑块卡爪支持不同直径工件的快速装夹,配套的多组可换卡爪能覆盖小直径细棒料到较大直径盘类工件的装夹需求,卡盘尾部设计有贯穿通孔,长棒料可以直接从轴中心穿过,无需截断即可完成分段加工,大幅提升长轴类工件的加工便利性。卡盘上方配套的锁紧扳手结构,可在完成分度后手动锁紧转轴,避免加工过程中切削力导致转轴偏移,提升重切削场景下的结构稳定性。

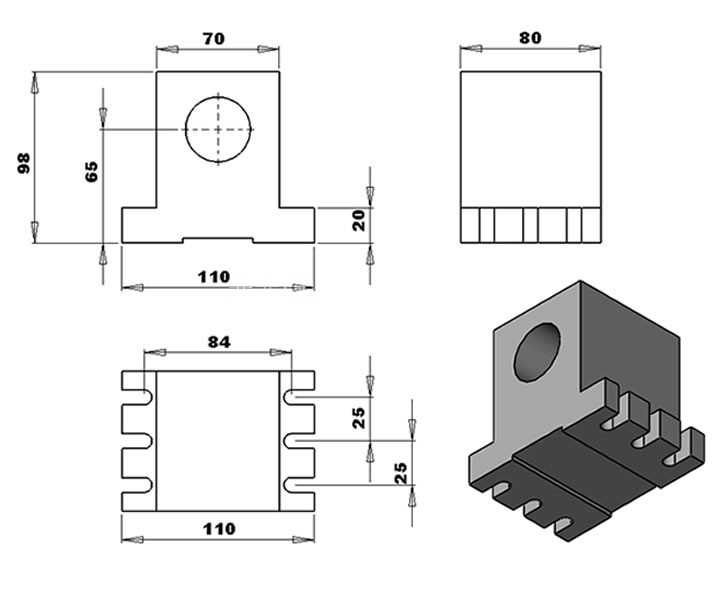

设计思路上,整套结构优先控制整体体积与安装适配性,主体安装座采用一体化铣削成型的块状结构,底部预留标准安装槽位,可直接固定在常规小型数控设备的工作台T型槽上,无需额外制作过渡连接板。传动部分将步进电机与转轴主体平行布置,通过同步带轮实现减速传动,既可以通过带轮传动比调整输出扭矩,也能避免电机直连导致的轴向尺寸过长问题,压缩整体安装空间。转轴部分采用双轴承支撑布局,前端承受卡盘与工件的径向切削力,后端抵消传动带来的轴向窜动,保证回转过程的同轴度,卡盘与转轴的连接采用标准短锥法兰结构,和通用车床卡盘的安装尺寸兼容,后期卡盘磨损后可直接替换市售标准件,无需定制专属连接部件。

安装边界方面,整套结构的轴向总长度控制在适配小型工作台的范围内,卡盘中心高匹配常规桌面级雕刻机、小型铣床的主轴端面到工作台的距离,装夹最大直径工件时不会和主轴、床身产生运动干涉。电机的接线端预留标准航插接口,可直接对接市面主流的数控运动控制卡、步进驱动器,无需额外改线。贯穿的主轴通孔直径适配常见的小直径棒料规格,长料穿装时后端伸出部分不会和设备后部结构产生碰撞。整套结构没有采用复杂的密封与高精度光栅反馈结构,日常维护仅需定期给轴承、传动带补充润滑即可,适合小型加工坊、个人DIY加工场景的长期使用,在保证基础回转分度、连续旋转加工功能的前提下,尽可能压缩了制造成本与安装调试难度,用户拿到组件后仅需完成基础固定、接线、驱动器参数匹配即可投入使用,不需要复杂的精度校准流程。

实际加工场景中,这套结构可以配合设备原有三轴实现四轴联动加工,也可以单独作为分度头使用,完成等分槽、等分孔的分度加工,相比手动分度头,步进驱动的结构可以通过数控系统自动完成分度动作,减少人工分度的误差与操作时间,加工小型圆柱凸轮、环形工件、小型轴类零件的径向特征时,加工效率相比三轴分次装夹提升明显,同时也避免了多次装夹带来的定位误差。卡盘的三爪自定心结构可以保证工件装夹后的同轴度,对于规则圆棒料工件,装夹后无需额外打表找正即可满足常规加工的精度要求,进一步降低了操作门槛。
