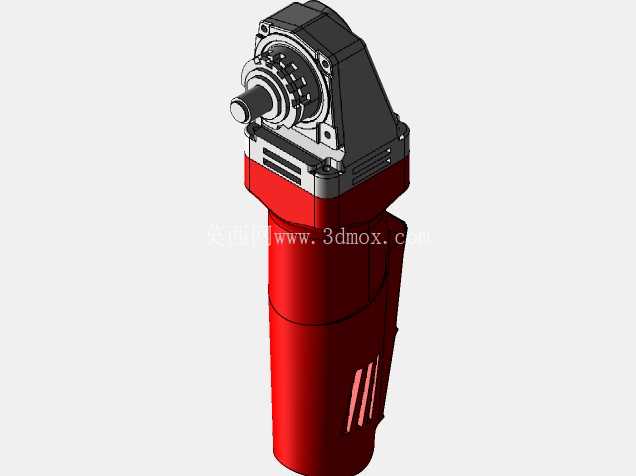

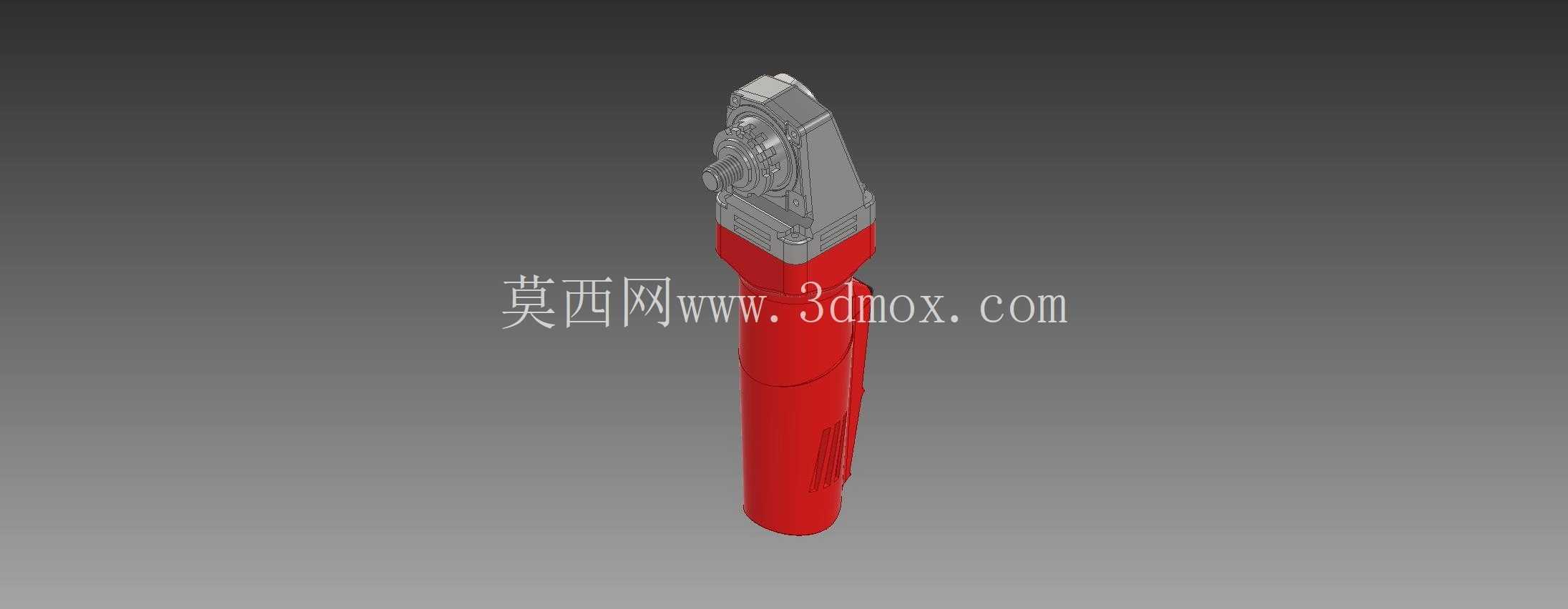

密尔沃基4-1/2英寸手持角磨机结构设计

　　这款4-1/2英寸规格的手持角磨机，是金属加工、建筑装修、设备维保场景中高频使用的电动磨削工具，日常可完成金属焊缝打磨、型材切割、表面除锈、石材修边、毛刺去除等多类作业，适配从车间批量加工到现场零散维修的多元使用需求。整机采用握持段与作业端垂直的经典角向布局，握持段为符合人体工学的柱形结构，外壳做了防滑筋条设计，长时间握持作业时能有效降低手部疲劳，同时外壳的筋条结构也兼顾了内部电机的散热风道导向作用，避免连续高负载作业时电机过热触发保护。

　　作业端的齿轮箱采用高强度压铸壳体结构，内部配置螺旋锥齿轮传动副，将电机输出的垂直轴向转动转换为磨片安装轴的水平轴向转动，传动过程平稳且噪音控制表现优异，齿轮箱的安装法兰位置做了加厚处理，可承受大磨削进给量下的冲击载荷，避免壳体开裂失效。磨片安装轴的锁紧结构设计在齿轮箱侧方，更换磨片时只需按下锁止销即可固定输出轴，无需额外工具卡住轴体就能完成磨片拆装，大幅提升耗材更换效率，防护罩采用快拆式卡箍结构，可根据作业角度快速调整防护方向，阻挡磨削过程中飞溅的磨屑与火花，保障操作安全。

　　整机内部的电机采用串激式结构，输出转速匹配4-1/2英寸磨片的额定线速度要求，不会出现线速度过高导致磨片碎裂、或是线速度过低磨削效率不足的问题，电机转子做了动平衡校准，空载运行时整机振动量控制在较低水平，长时间作业不会出现手部麻胀的情况。开关采用侧置式拨杆结构，操作时无需大幅移动握持手势即可完成启停控制，开关位置做了防误触凸台设计，避免作业过程中意外触碰导致设备突然启动。整机的安装边界围绕手持作业的灵活性设计，握持段直径适配成年男性手掌握持尺寸，整机重心落在握持手的掌心位置，举升作业时不会出现头重脚轻的操控感，输出轴的螺纹规格适配市面通用的4-1/2英寸角磨片、切割片、抛光片等耗材，无需额外转换接头即可直接安装使用。

　　齿轮箱与握持段的连接位置做了密封结构设计，可阻挡磨削产生的金属粉尘进入电机腔与齿轮腔，延长内部传动部件与电机的使用寿命，尾部的电源线出线位置做了防弯折护套，避免作业过程中电源线反复弯折导致线芯断裂。在结构设计过程中，所有受力部件的壁厚都经过载荷校核，比如齿轮箱的安装耳位、输出轴的轴肩位置、握持段的筋条布局，都对应实际作业中的冲击载荷做了加强处理，同时整机的重量控制在合理区间，单手握持长时间作业不会产生过重的负担。散热风道从握持段尾部进风，经过电机定子、转子表面后从齿轮箱侧方的出风口排出，风道走向避开了磨屑飞溅的方向，避免磨削产生的粉尘被风道吸入设备内部，出风口的格栅做了倾斜导向设计，排出的热风不会直吹操作人员手部。这款角磨机的结构设计充分考虑了一线作业人员的实际使用习惯，从耗材更换的便捷性、操作的安全性、长时间作业的舒适性到设备本身的耐用性都做了针对性优化，可作为手持电动工具结构设计的参考样本，也可用于职业技能培训中的工具结构拆解教学，帮助从业者理解角向电动工具的传动逻辑与结构设计要点。
