磨刀滚刀专用精密高速磨削主轴结构

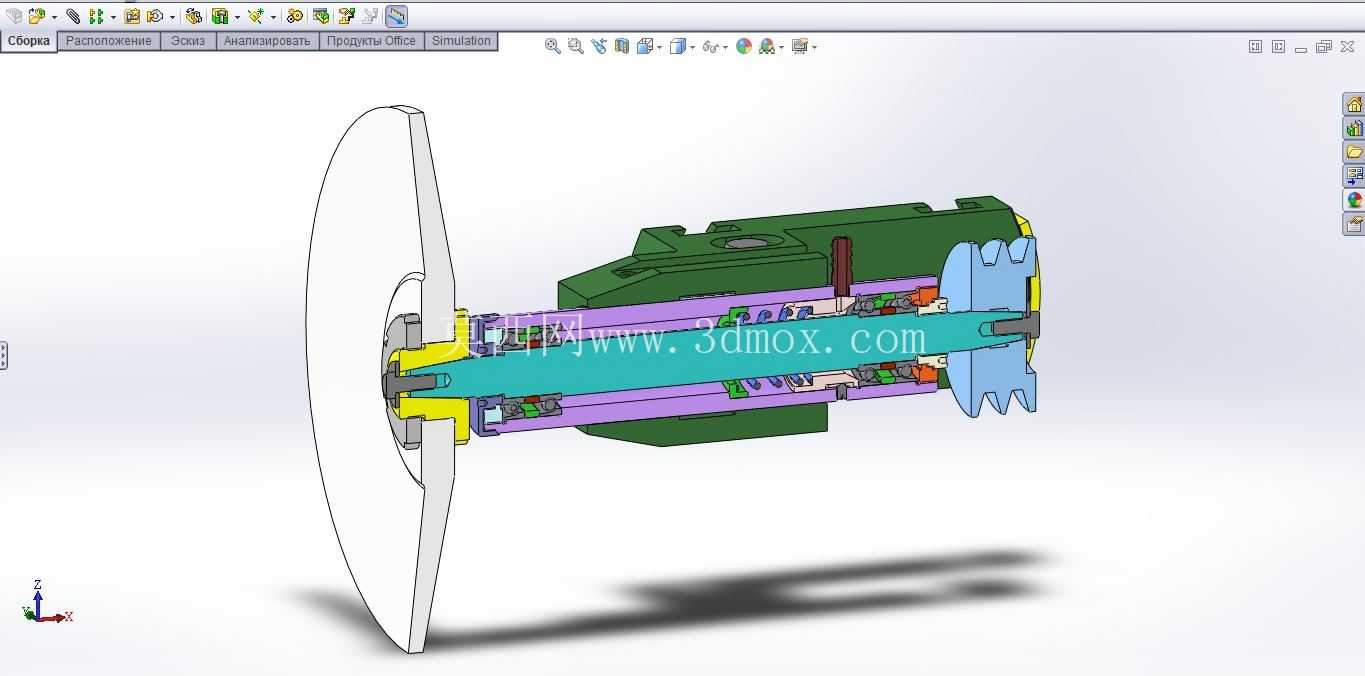

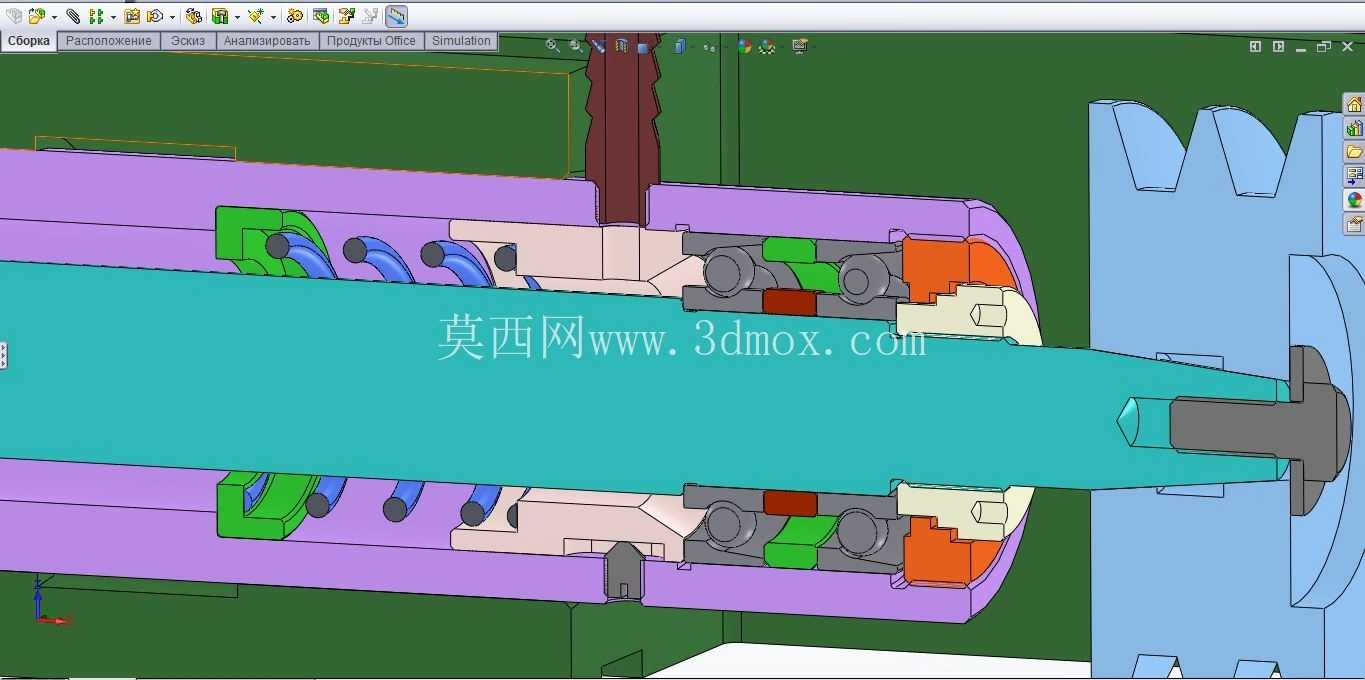

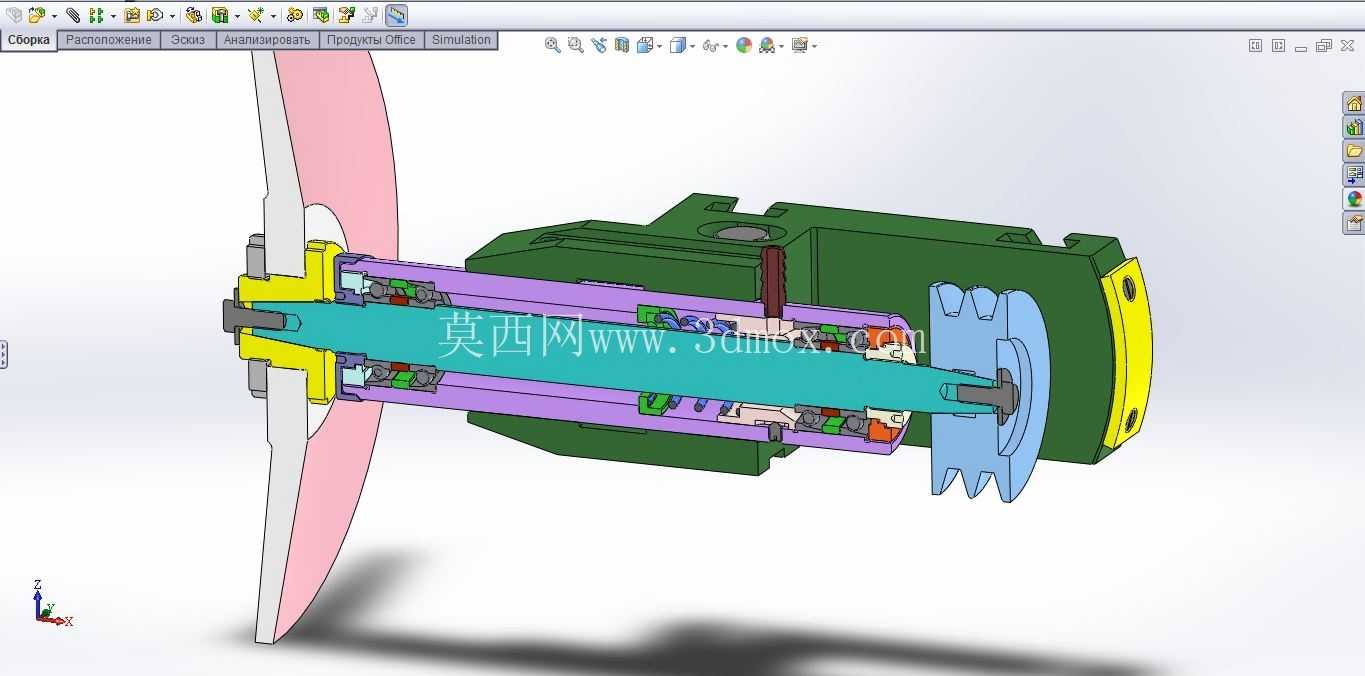

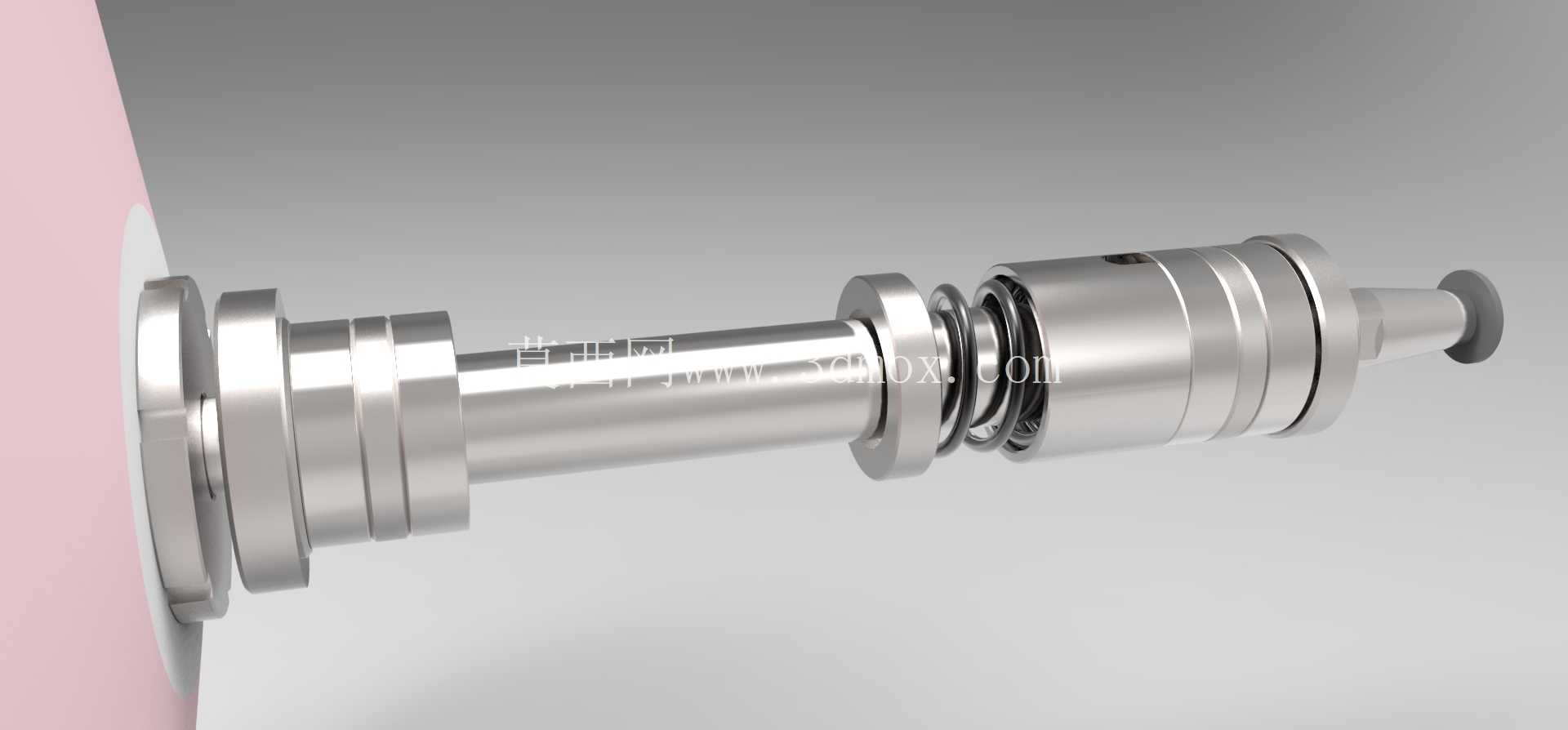

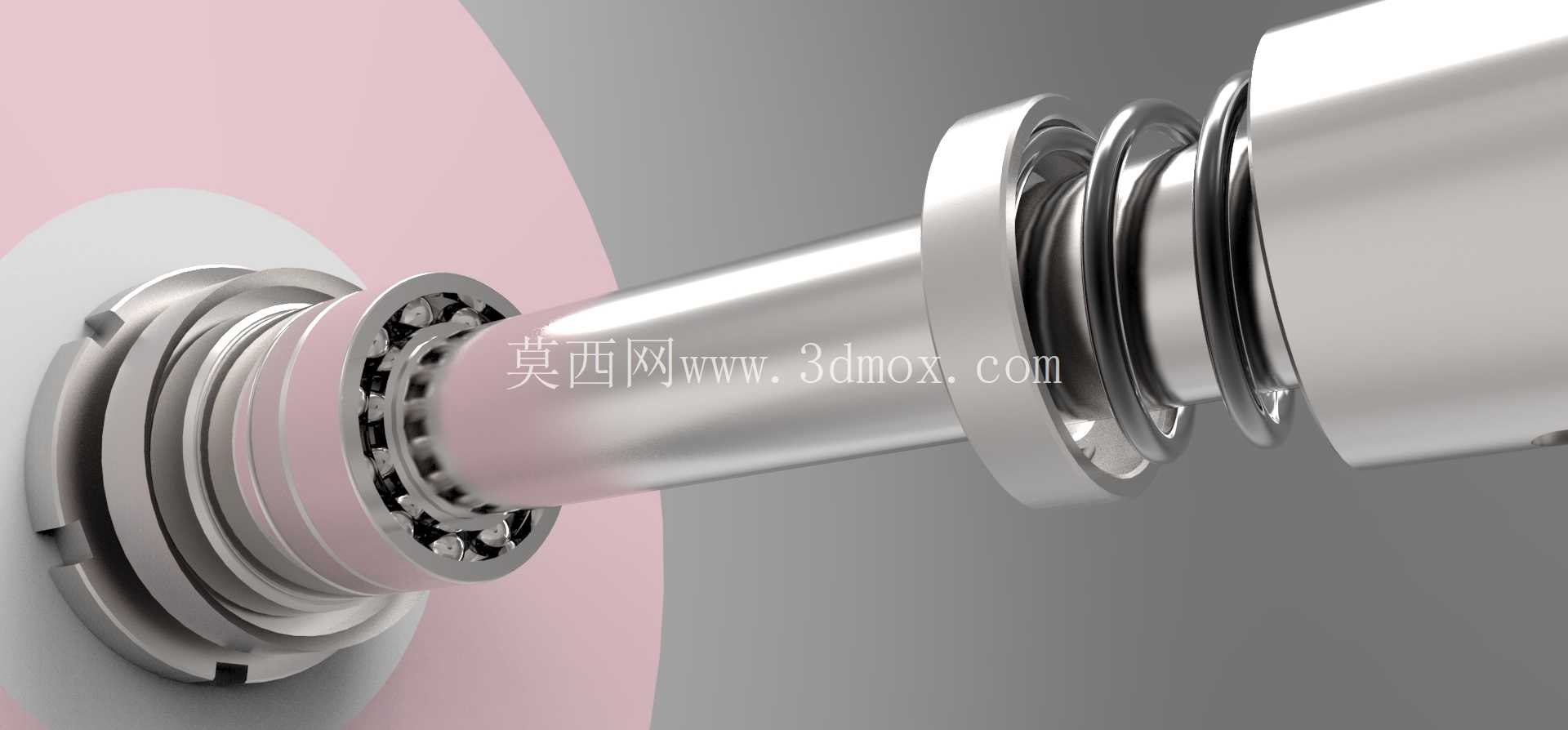

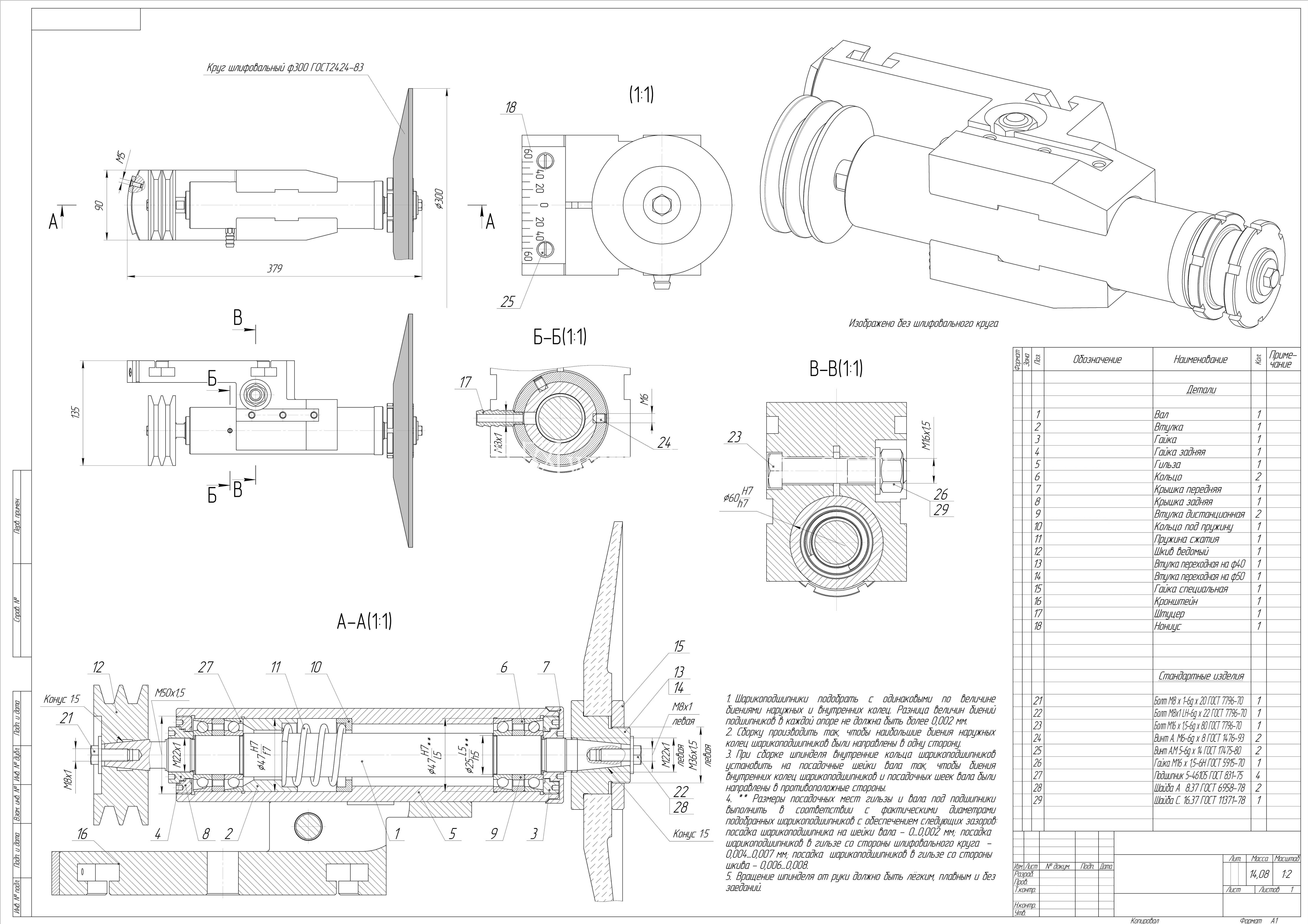

　　在刀具制造车间的精加工工段，滚刀类复杂刀具的刃口精度直接决定后续齿轮加工的齿形误差与表面粗糙度，这款精密高速磨削主轴正是针对滚刀刃磨工序开发的核心功能部件，适配各类工具磨床的滚刀磨削工位，可完成滚刀前刀面、齿背、刃带的高精度磨削加工，也可兼容部分铣刀、铰刀的外圆与刃口修磨作业。从结构设计逻辑来看，这款主轴采用了分体式同轴装配思路，主轴本体的核心回转段采用高刚性合金钢材质，经渗碳淬火后硬度达到HRC60-62，配合高精度角接触球轴承组的背对背安装方式，可在最高工作转速下保持径向跳动小于0.002mm，避免磨削过程中出现振纹影响刃口质量。

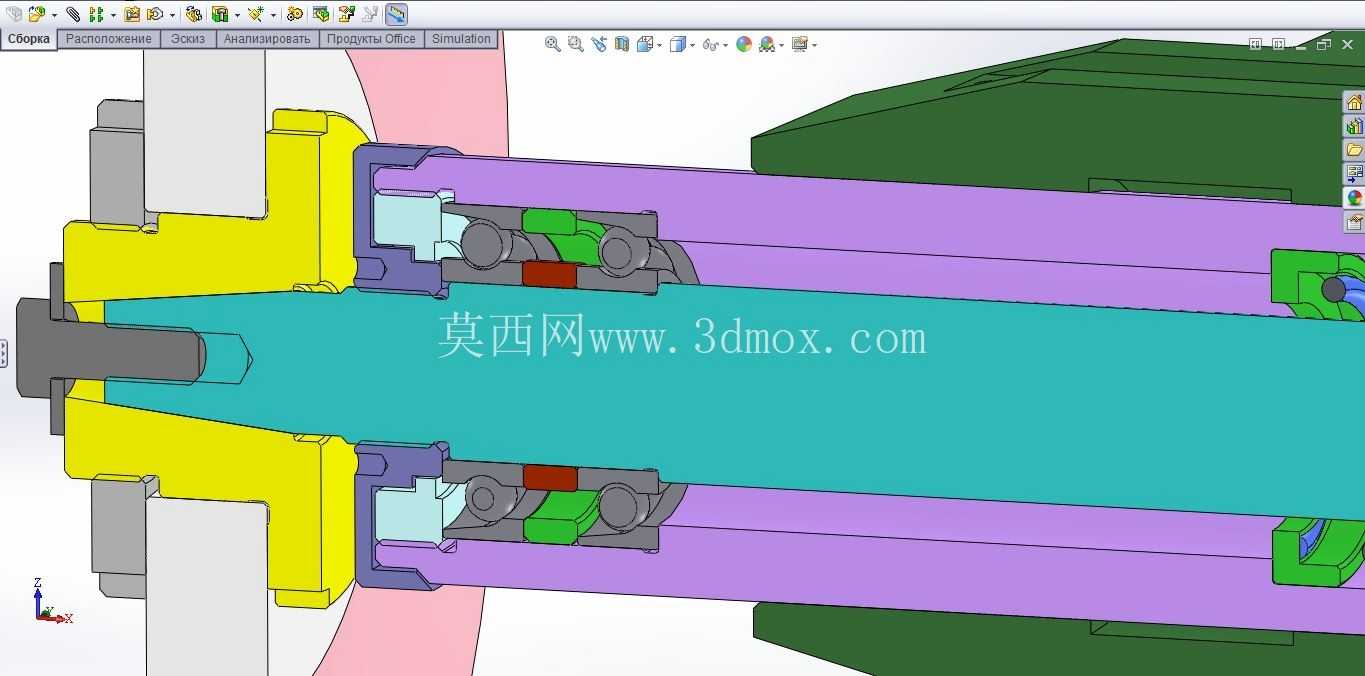

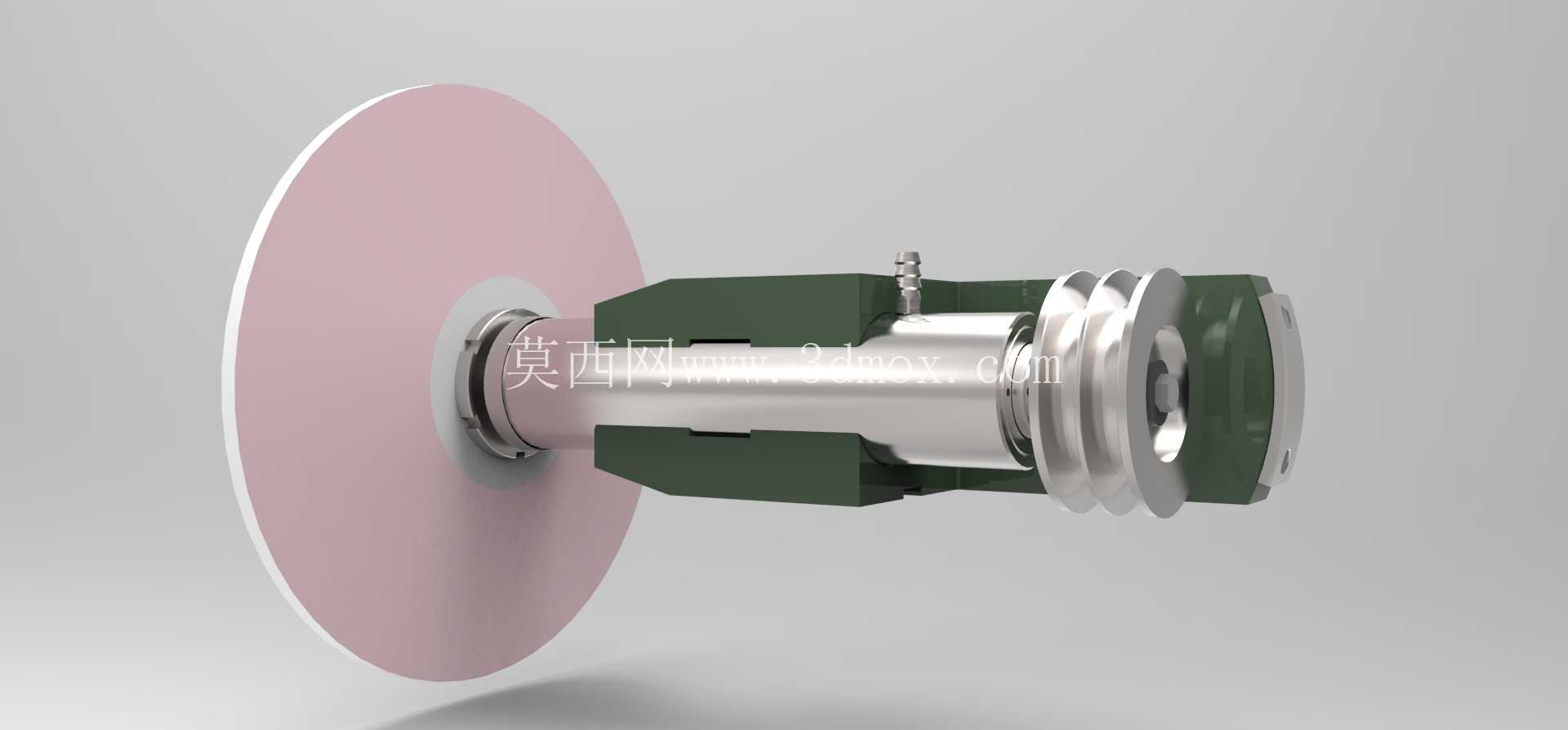

　　主轴靠近砂轮安装的一端设计了标准的砂轮接杆定位锥面，锥度采用1:5的短锥结构，配合端面压紧的锁紧方式，可快速更换不同粒度、不同直径的平行砂轮，适配粗磨、精磨、光整等不同工序的加工需求，接杆端还预留了动平衡调整环的安装位置，每次更换砂轮后可通过调整环完成现场动平衡校正，将高速运转时的振动值控制在允许范围内。主轴的中段设置了封闭式的轴承座腔体，腔体内部设计有循环冷却通道，可接入设备的冷却系统带走轴承高速运转产生的热量，避免长时间工作时主轴出现热伸长，保证磨削进给的尺寸稳定性，冷却通道的进出口采用标准快插接头，可直接对接磨床现有冷却管路，无需额外改造接口。

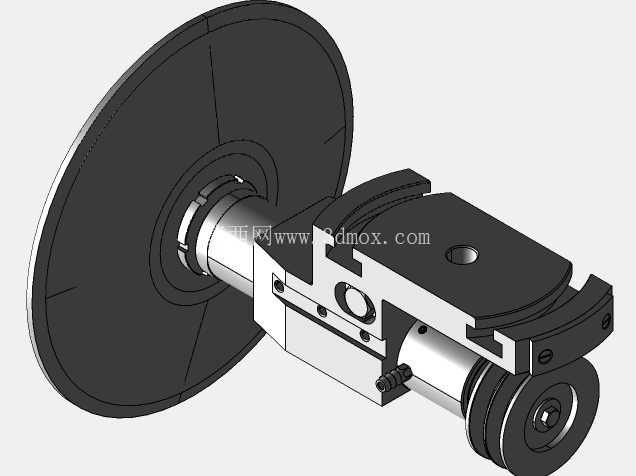

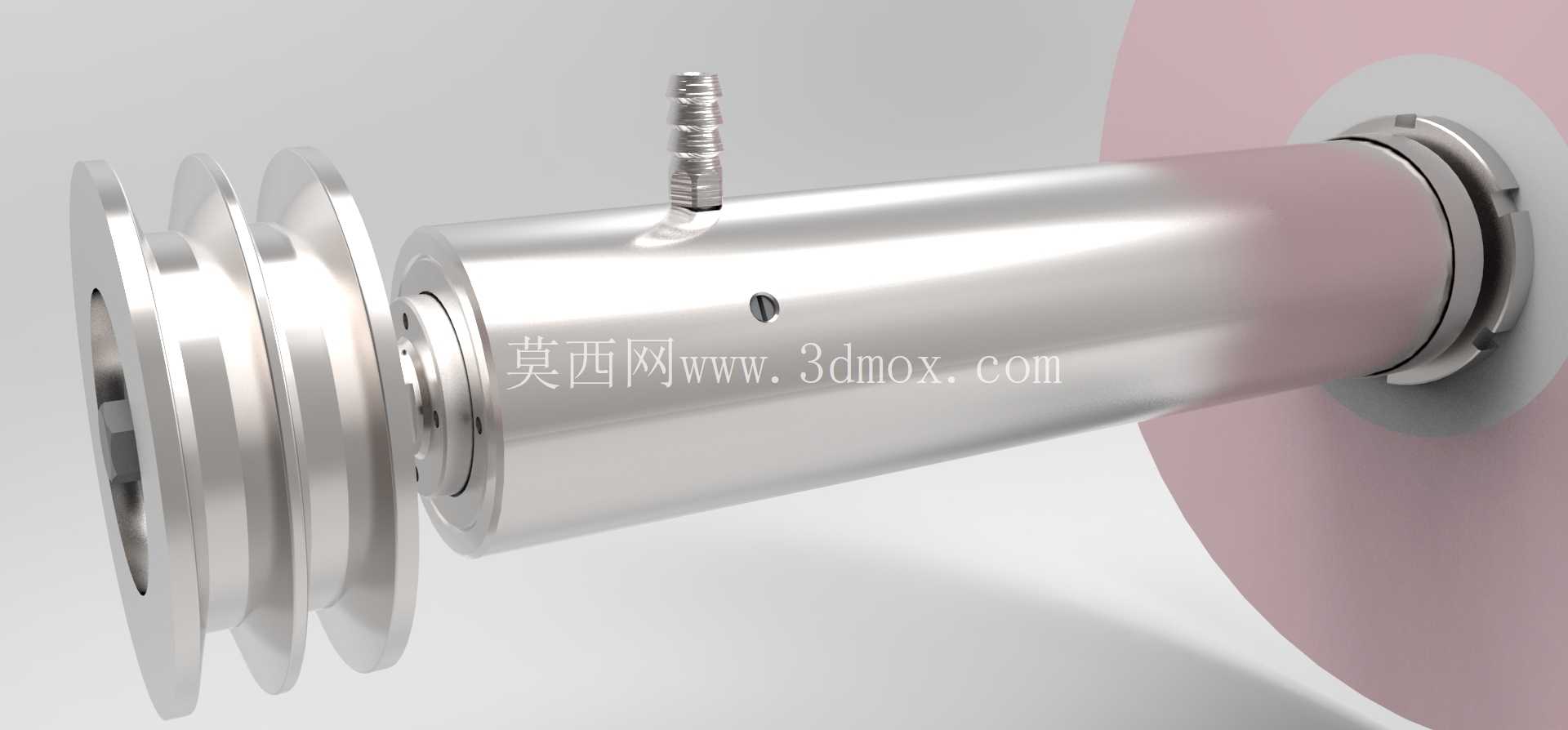

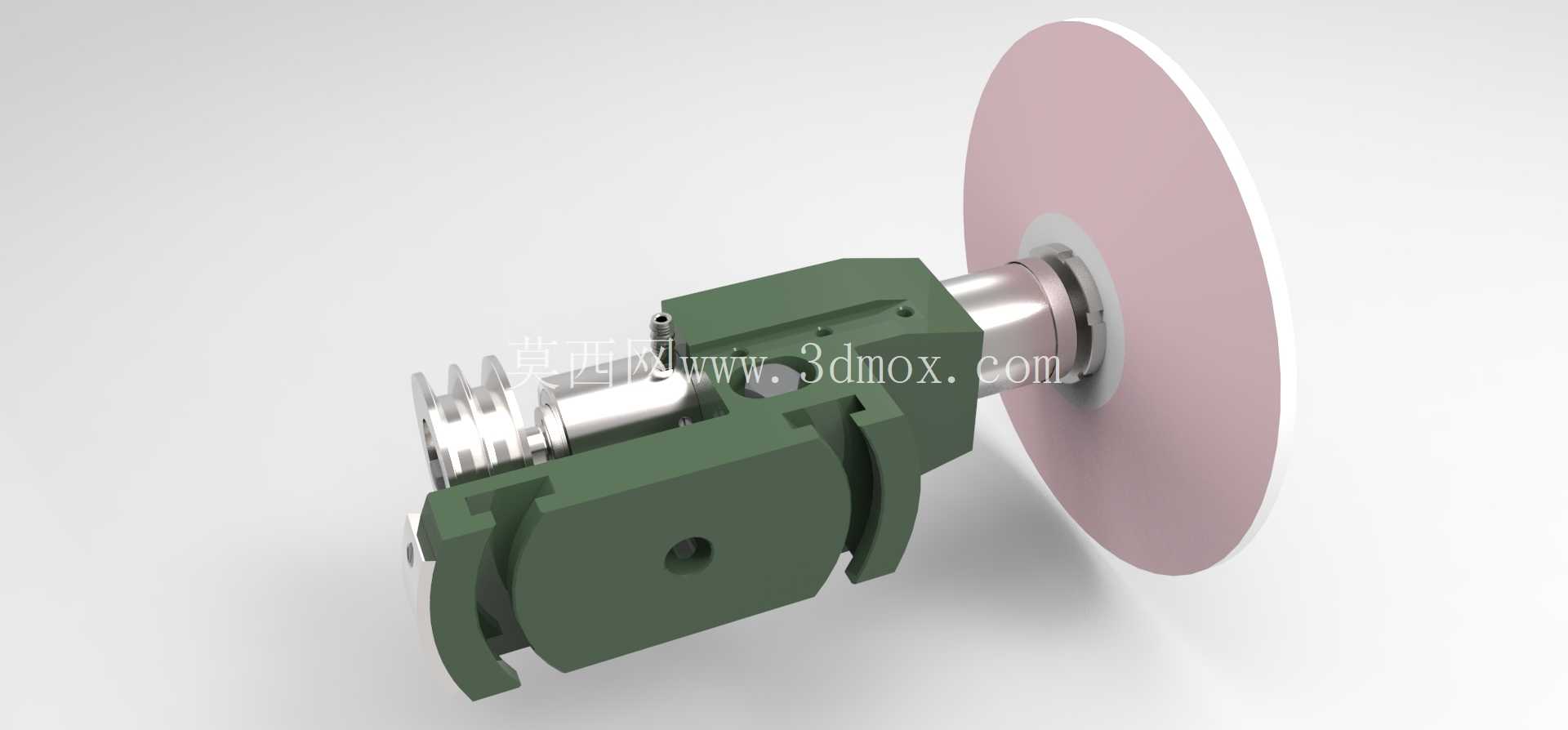

　　主轴的传动端采用多楔带轮结构，相比普通平带传动可传递更大的扭矩，避免重负荷粗磨时出现打滑丢转的问题，带轮的安装位置经过动平衡校正，与主轴回转中心的同轴度误差控制在0.001mm以内，减少传动环节带来的附加振动。从安装边界来看，主轴的安装基座采用方形定位止口设计，止口直径与安装孔位间距符合通用工具磨床的主轴安装标准，可直接替换同规格的老旧磨削主轴，无需对磨床的滑台安装面进行二次加工，主轴的轴向总长度控制在合理范围内，安装后不会与磨床的滚刀夹持工装、砂轮修整器产生运动干涉，砂轮端的最大允许安装直径为200mm，可覆盖常规模数滚刀的磨削行程需求。

　　实际应用中，这款主轴在滚刀刃磨工序中可稳定保持刃口的直线度与等分精度，加工后的滚刀刃口粗糙度可达Ra0.4以下，相比普通磨削主轴，其连续工作时长可提升40%以上，轴承的维护周期也相应延长，适合批量刀具制造车间的连续化生产作业。在结构细节处理上，主轴的密封结构采用了多层迷宫式密封配合接触式密封圈的组合方式，可有效阻挡磨削过程中的磨屑、切削液进入轴承腔体，避免轴承出现早期磨损，主轴的外露非配合面均做了发黑防锈处理，适应车间潮湿多磨屑的工作环境。传动端的带轮防护罩安装位也做了预留，安装后可覆盖旋转的带轮部件，符合设备安全防护的相关要求。针对滚刀磨削时的受力特点，主轴的径向刚度做了针对性强化，在砂轮端施加100N的径向载荷时，主轴端的变形量小于0.005mm，可保证大切深粗磨时的让刀量控制在公差范围内，减少后续精磨的加工余量，提升整体加工效率。
