机床配套可旋转移动式工件夹紧台结构

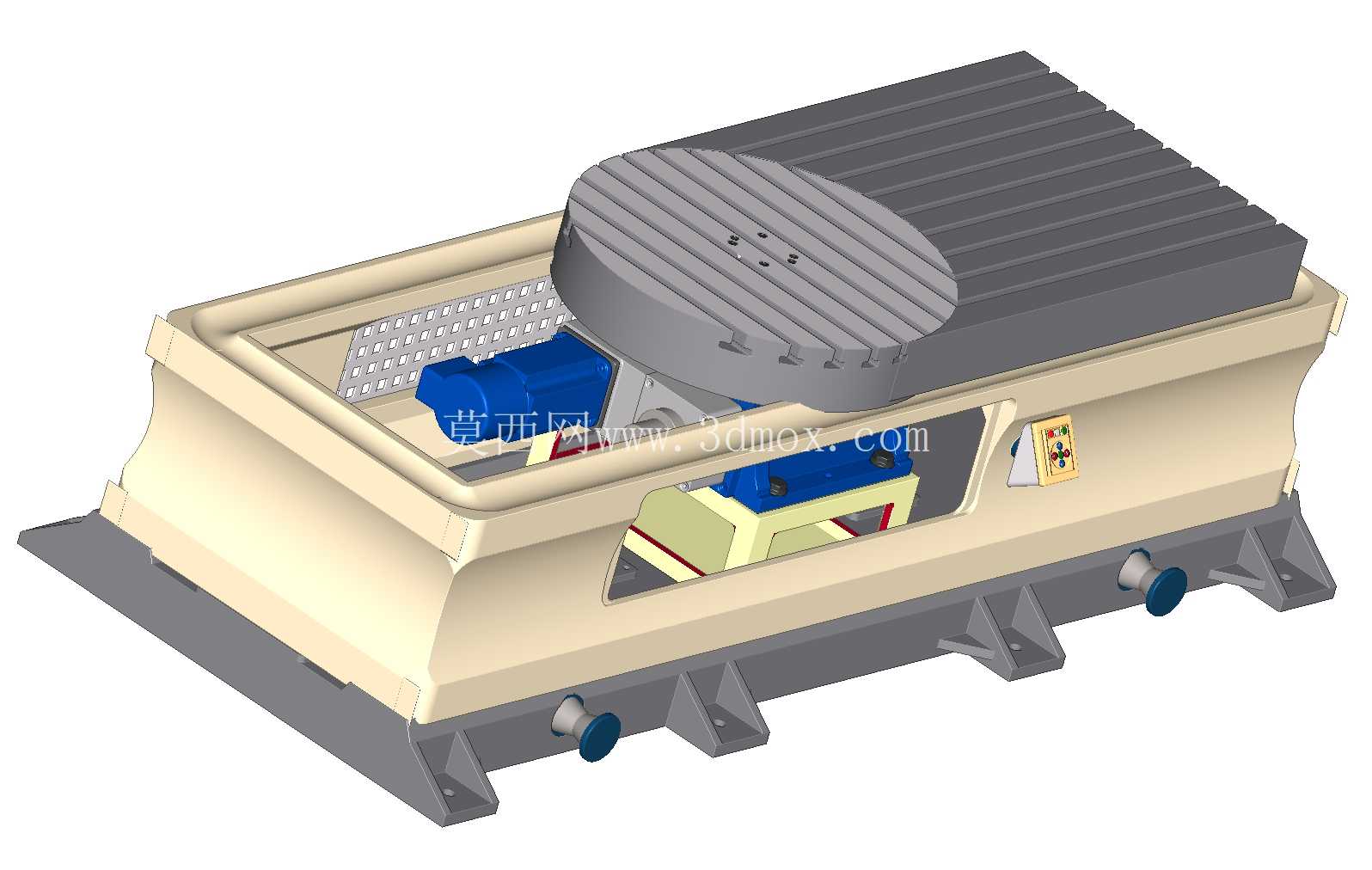

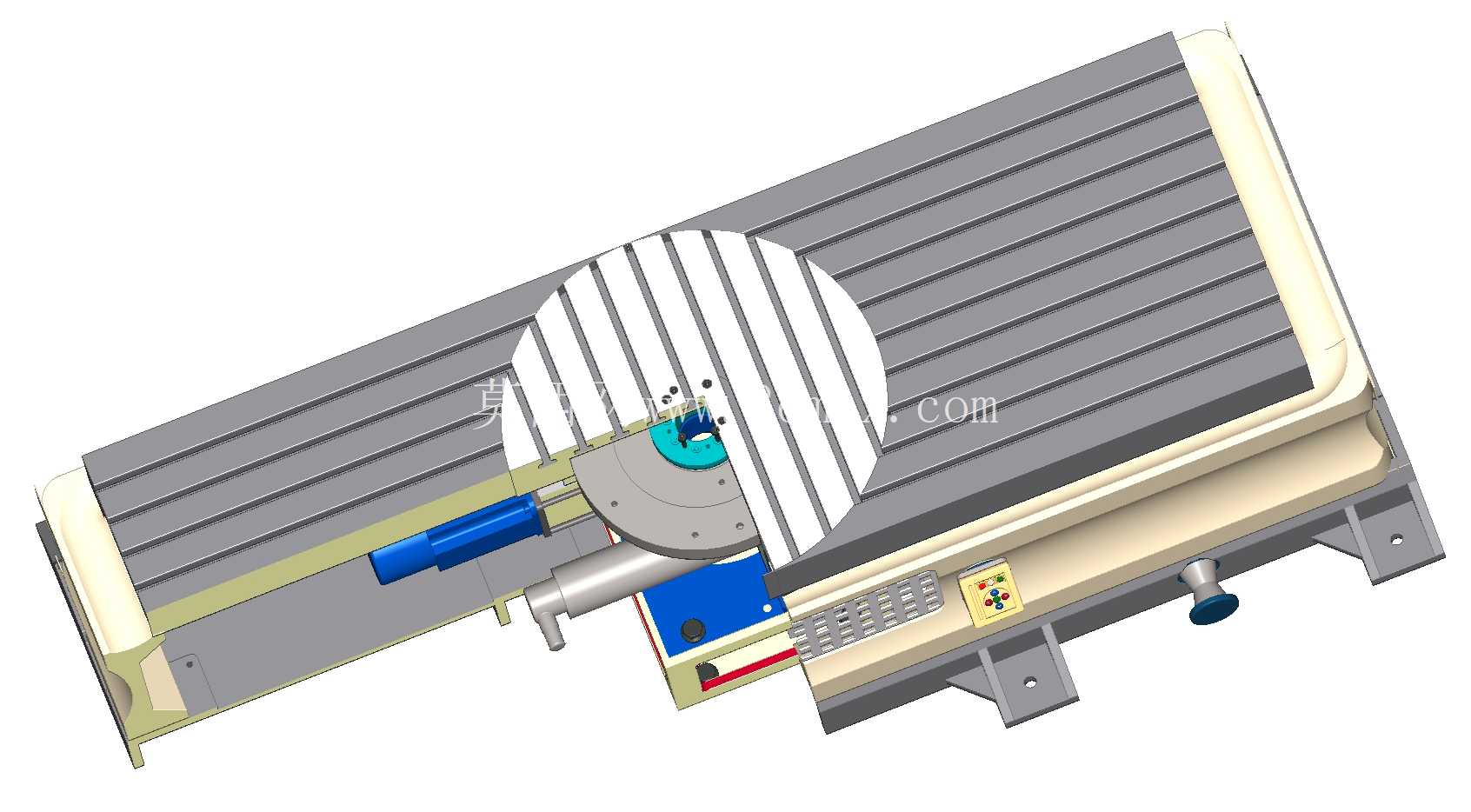

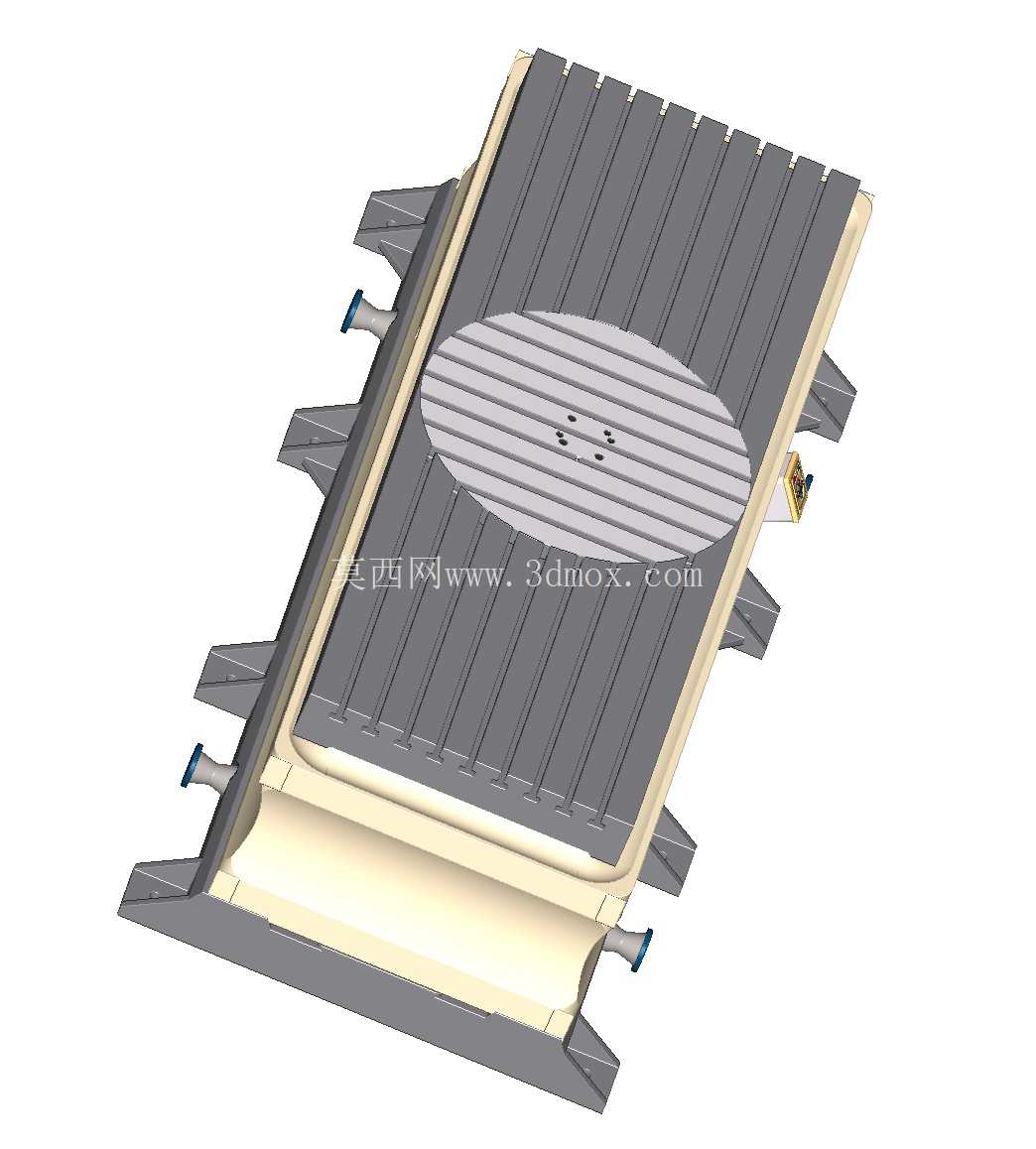

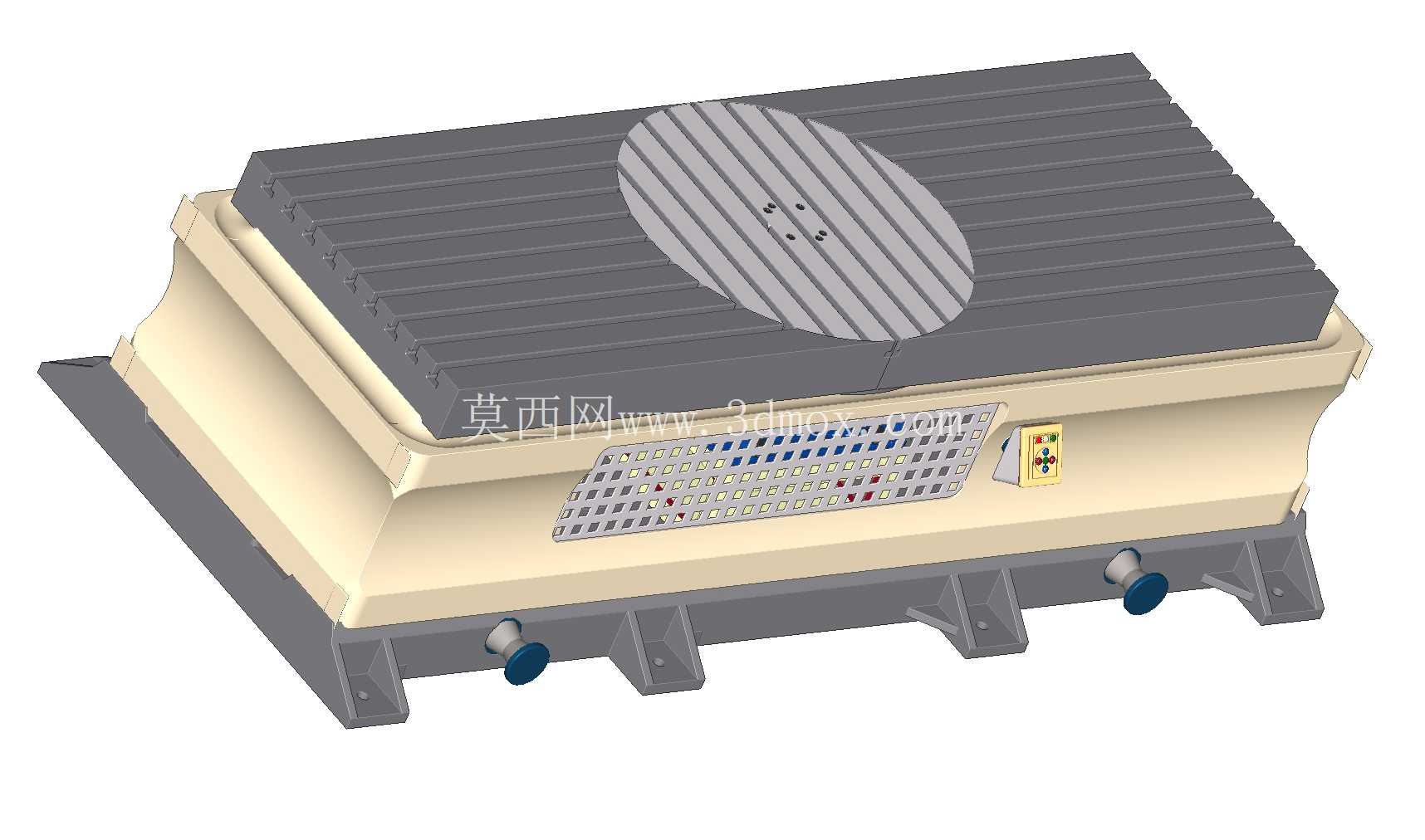

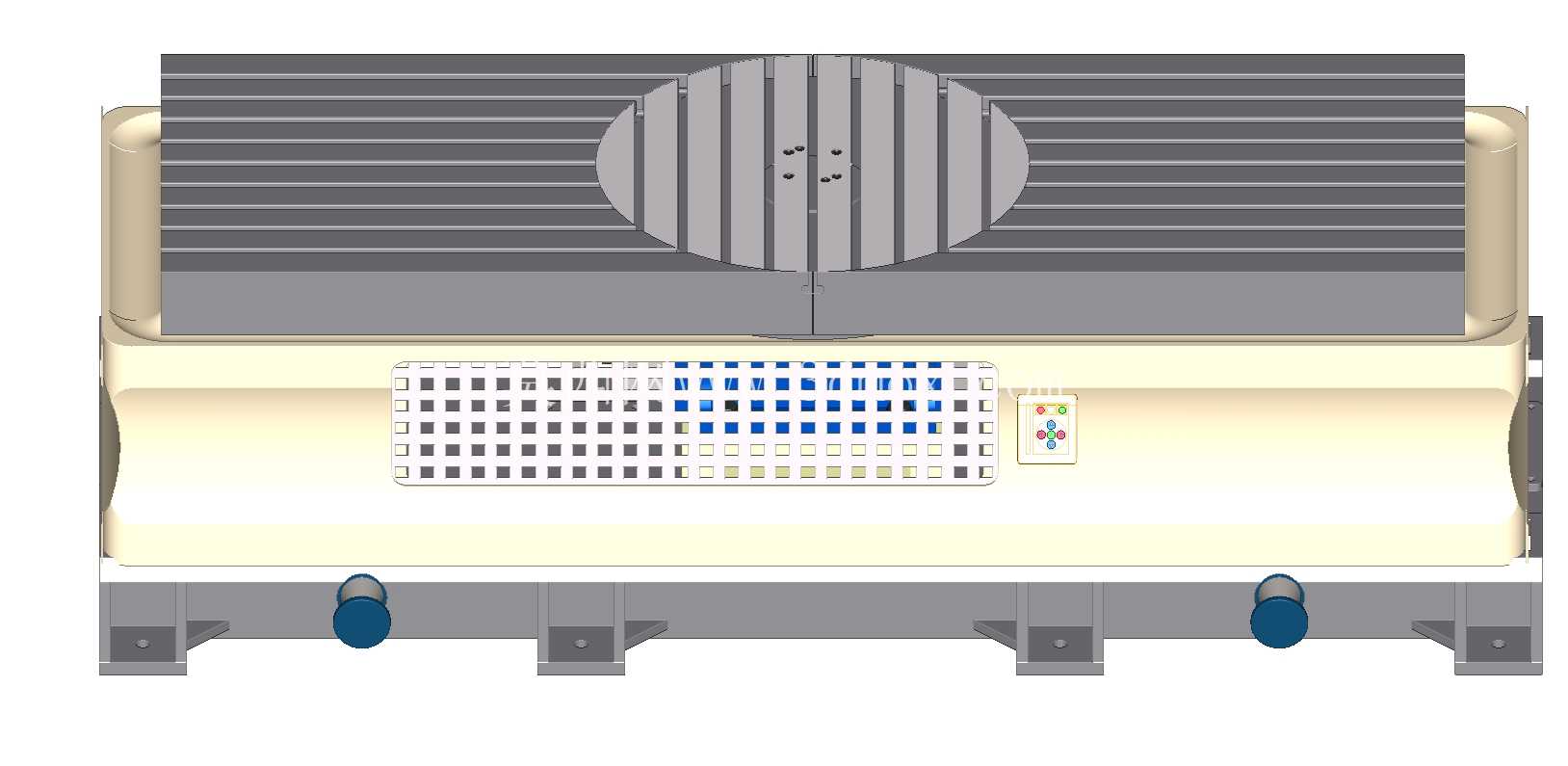

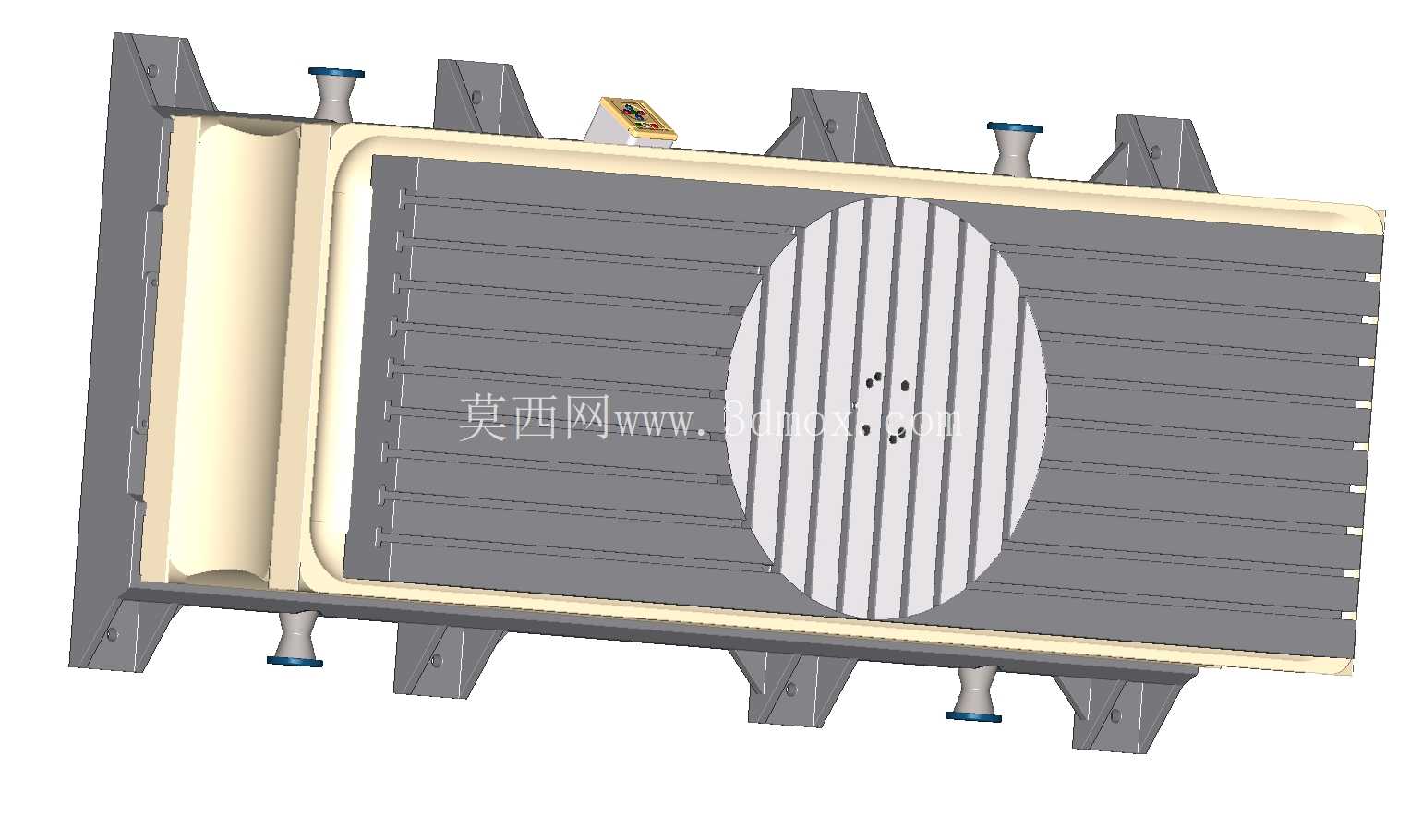

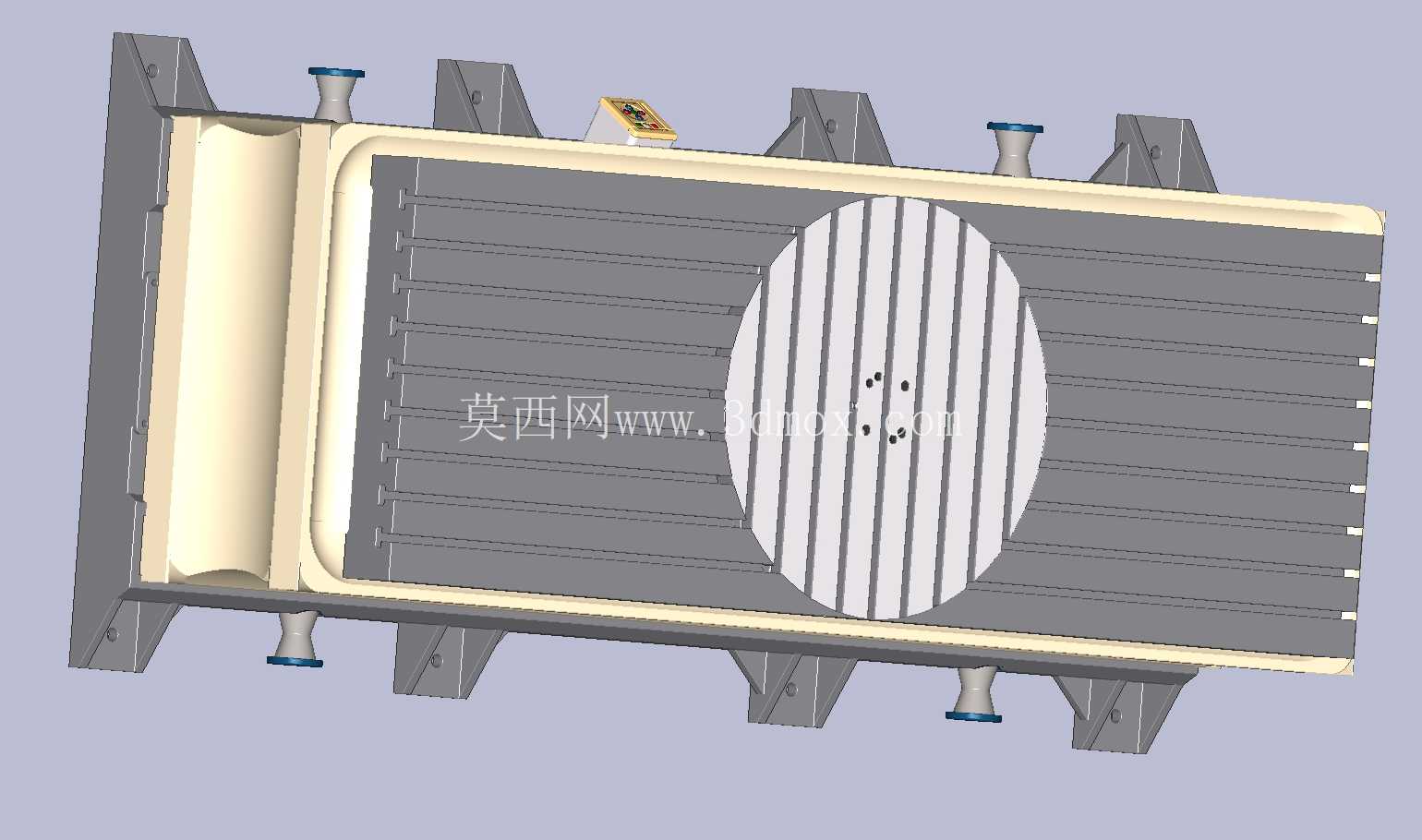

　　在床身铣床、落地镗铣床这类大行程、重切削的机加工场景里，常规固定式平口钳或者简易压板的装夹方案，往往会遇到工件一次装夹后无法完成多面加工、异形箱体类零件找正耗时久、大尺寸工件装夹后干涉主轴加工路径的问题，这款移动式夹紧台就是针对这类痛点设计的配套工装。从结构布局来看，整套夹紧台采用分体式移动基座加集成回转转盘的组合形式，移动基座的底面与机床工作台的T型槽匹配，可通过T型螺栓实现沿工作台行程方向的任意位置锁止，适配不同长度尺寸的工件装夹需求，不需要在工作台上反复打孔或者加装过渡垫板，安装边界完全覆盖常规落地镗铣床、床身铣床的工作台有效行程范围，不会出现超出工作台边缘导致的装夹刚性不足问题。

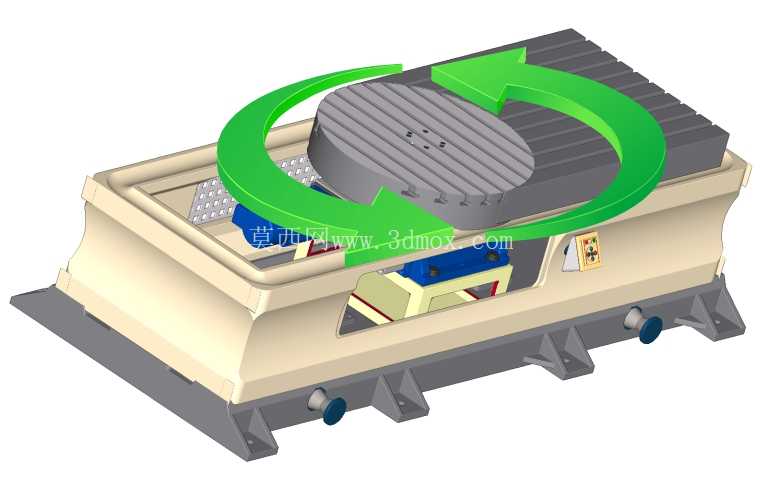

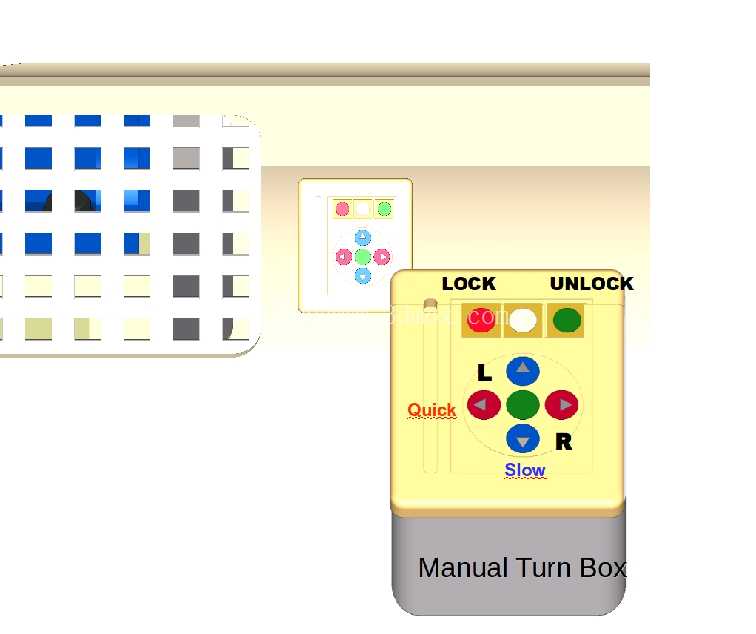

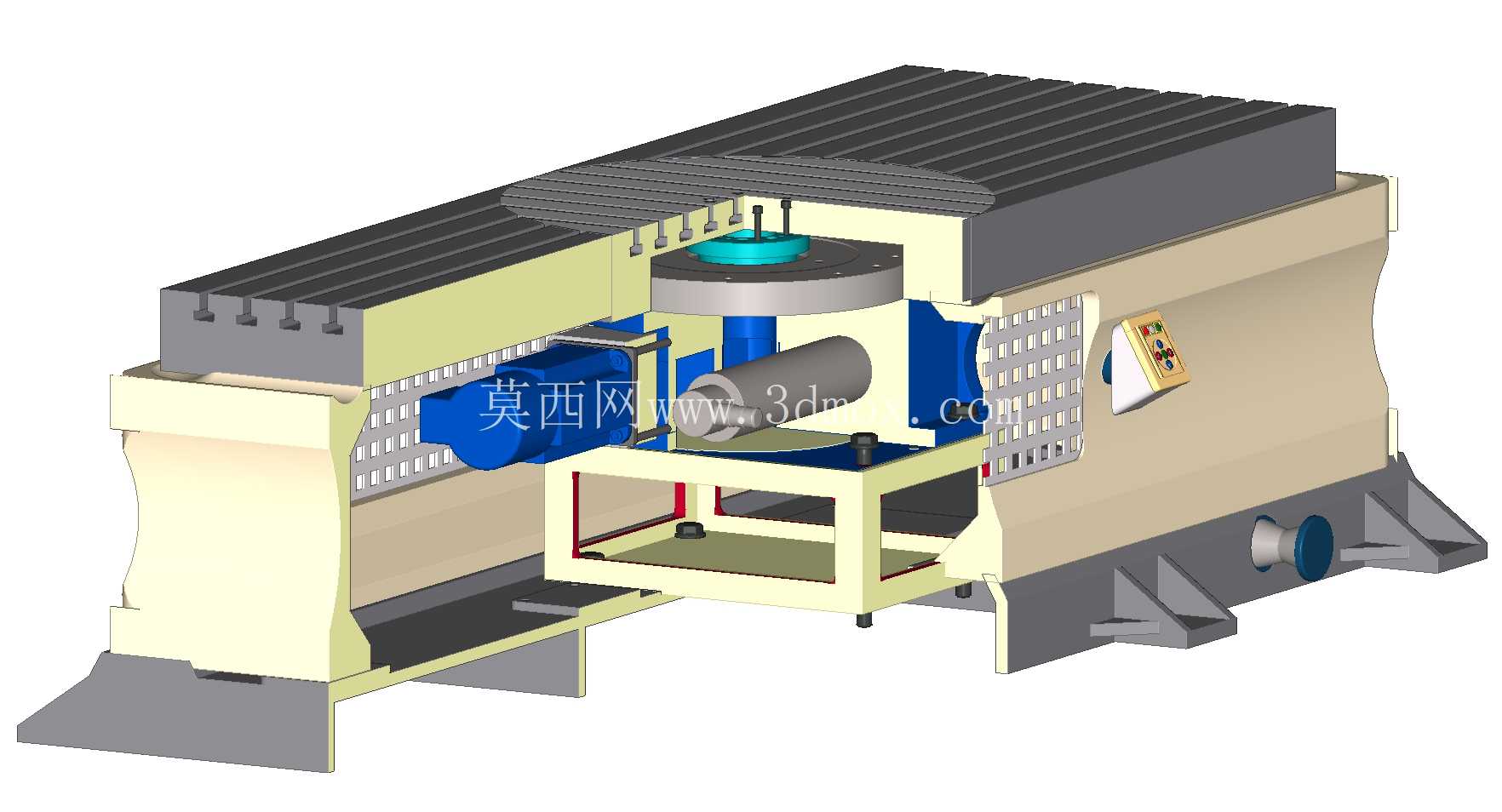

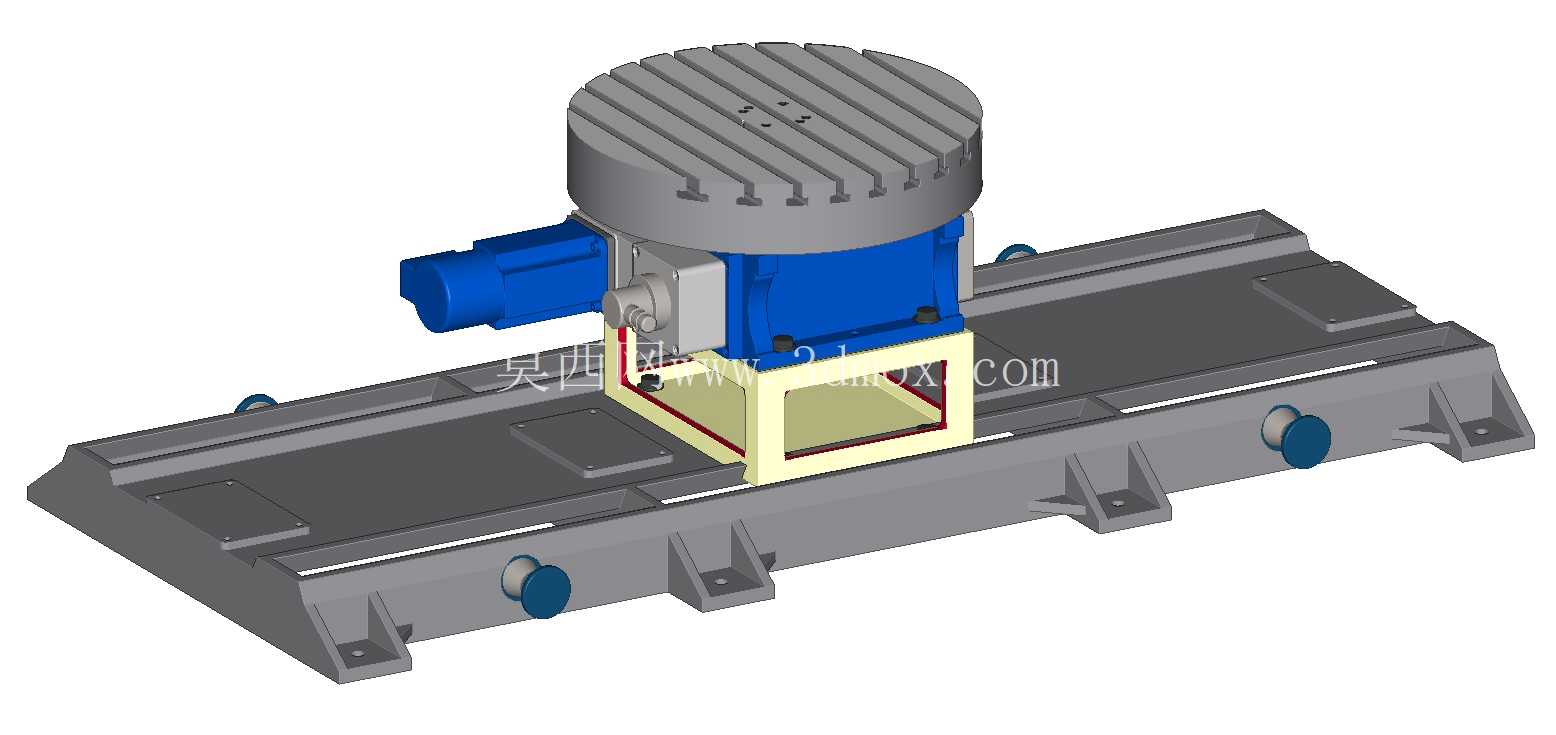

　　集成在基座上方的回转转盘采用1度为步长的分度定位结构，转盘与基座之间配置了高精度的端面轴承与分度销锁紧机构，当工件装夹完成后，可根据加工面的角度需求转动转盘，每转动1度即可通过分度销实现精准锁止，不需要重复松夹工件找正，就能完成工件周向360度范围内各面的孔系、平面、槽类特征加工，大幅减少多工序装夹的找正辅助时间，尤其适合阀体类、箱体类多面分布加工特征的零件生产。夹紧面的结构设计没有采用统一的固定尺寸，而是预留了可调整的装夹接口，可根据待加工工件的外形轮廓、夹持位置的刚性需求更换对应的压块或者钳口，避免薄壁类工件装夹变形，同时也能适配异形轮廓工件的稳定夹持，不会出现常规平口钳夹持范围有限、异形件夹不牢的问题。

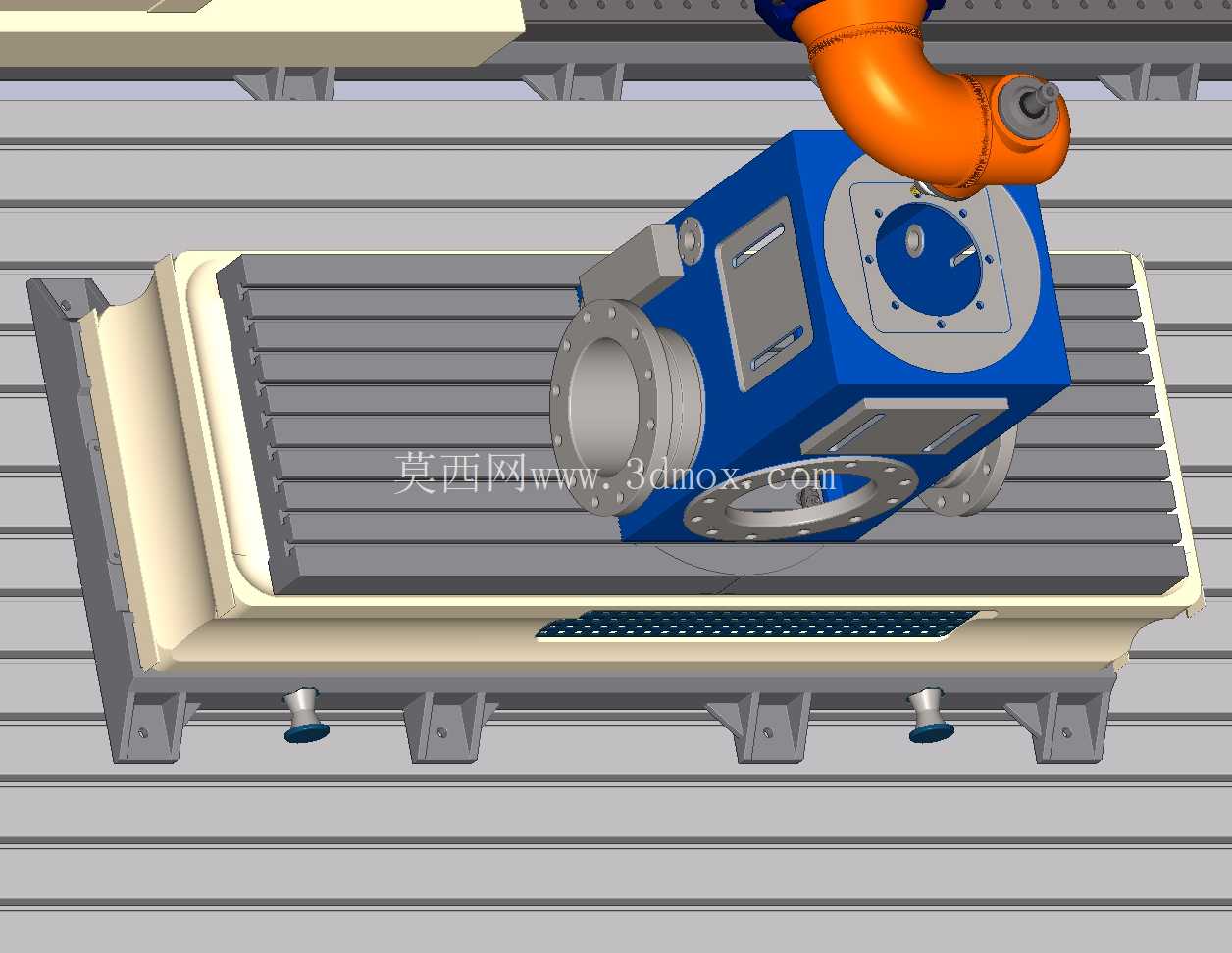

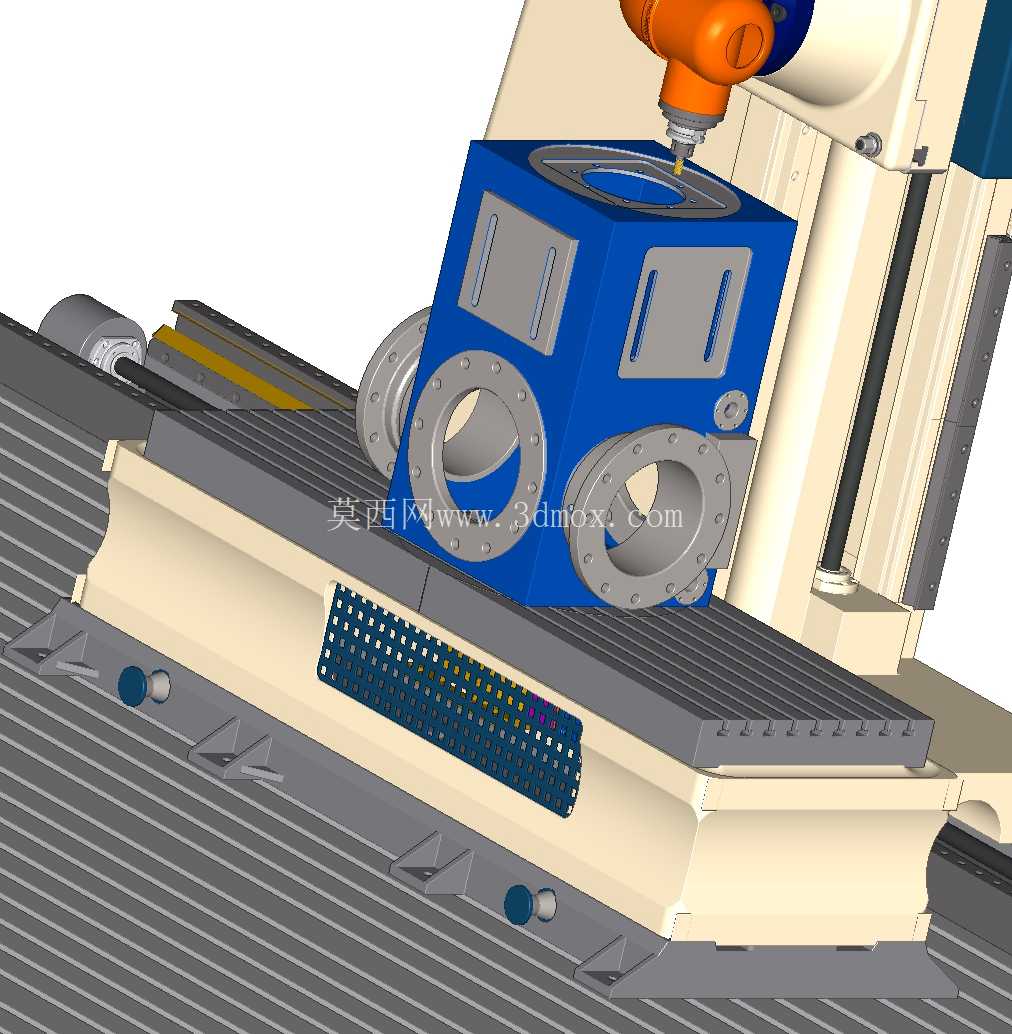

　　从刚性设计角度，整套夹紧台的基座采用高牌号铸铁铸造而成，导轨结合面经过磨削加工，移动时的直线度控制在机床工作台的精度匹配范围内，锁紧后整体刚性可满足大余量铣削、镗孔时的切削抗力要求，不会出现装夹移位导致的加工尺寸超差。在实际加工场景中，当加工大型阀体类零件时，可将夹紧台移动到工作台靠近主轴的合适位置锁止，将阀体装夹在转盘上，先加工一端的法兰端面与连接孔，之后松开转盘分度销，将工件转动180度锁止后即可加工另一端法兰，再转动90度加工侧面的安装孔，整个过程不需要重新松夹找正工件，单次装夹即可完成全部周向特征加工，相比传统压板装夹反复找正的方案，辅助时间可缩短六成以上。

　　针对落地镗铣床加工大型焊接结构件的场景，可根据工件的长度需求，在工作台上布置多台同规格的移动式夹紧台，同步调整位置后实现长条形工件的多点夹持，避免工件悬空在切削力作用下产生振颤，保证加工面的表面粗糙度与尺寸精度。整套结构的移动副采用了贴塑处理，长期往复移动也不会出现导轨面拉伤的问题，分度锁紧机构的定位销采用淬火处理，重复定位精度可满足常规机加工的公差要求，不需要频繁更换易损件。在安装适配性上，夹紧台的基座安装孔距按照通用机床工作台的T型槽间距设计，不需要对原有工作台进行改造，直接通过标准T型螺栓即可完成固定，适配市面上绝大多数床身铣床、落地镗铣床的工作台规格，不会出现安装接口不匹配需要二次加工的问题。转盘的承载能力按照常规中型箱体类零件的重量设计，可满足绝大多数通用机加工场景的工件装夹承重需求，不会出现重载下转盘变形、定位精度失效的问题。
