无焊接立式小型砂带磨削打磨设备结构

这款立式小型砂带磨削设备，核心定位是小工件的精密去毛刺、刃口打磨、平面修型作业，常见于小型机加工工坊、五金维修工位、DIY加工场景，也可作为小型生产线的末端修整工位配套设备，适配小尺寸金属件、硬质塑料件、木质小件的表面磨削处理，相比大型工业砂带机，它的占地空间更小，安装门槛更低，不需要提前做混凝土基础预埋，普通木质工作台、金属钳工台都可以作为安装基座。

从结构设计逻辑来看，整机完全规避了焊接工序，所有结构连接都采用螺栓紧固、型材卡接的方式实现，这一设计思路大幅降低了自制加工的门槛，普通加工者不需要配备焊接设备、不需要做焊后应力消除处理，只需要依靠钻床、基础铣削设备就能完成所有零件的加工，后续如果需要调整砂带倾角、更换接触轮规格、拓展工件夹持工装，都可以通过拆卸螺栓快速调整，结构的定制拓展性很强，使用者可以根据自身的加工需求，更换不同粒度的砂带、不同直径的接触轮，来实现粗磨、精磨、圆弧面打磨等不同工艺需求。

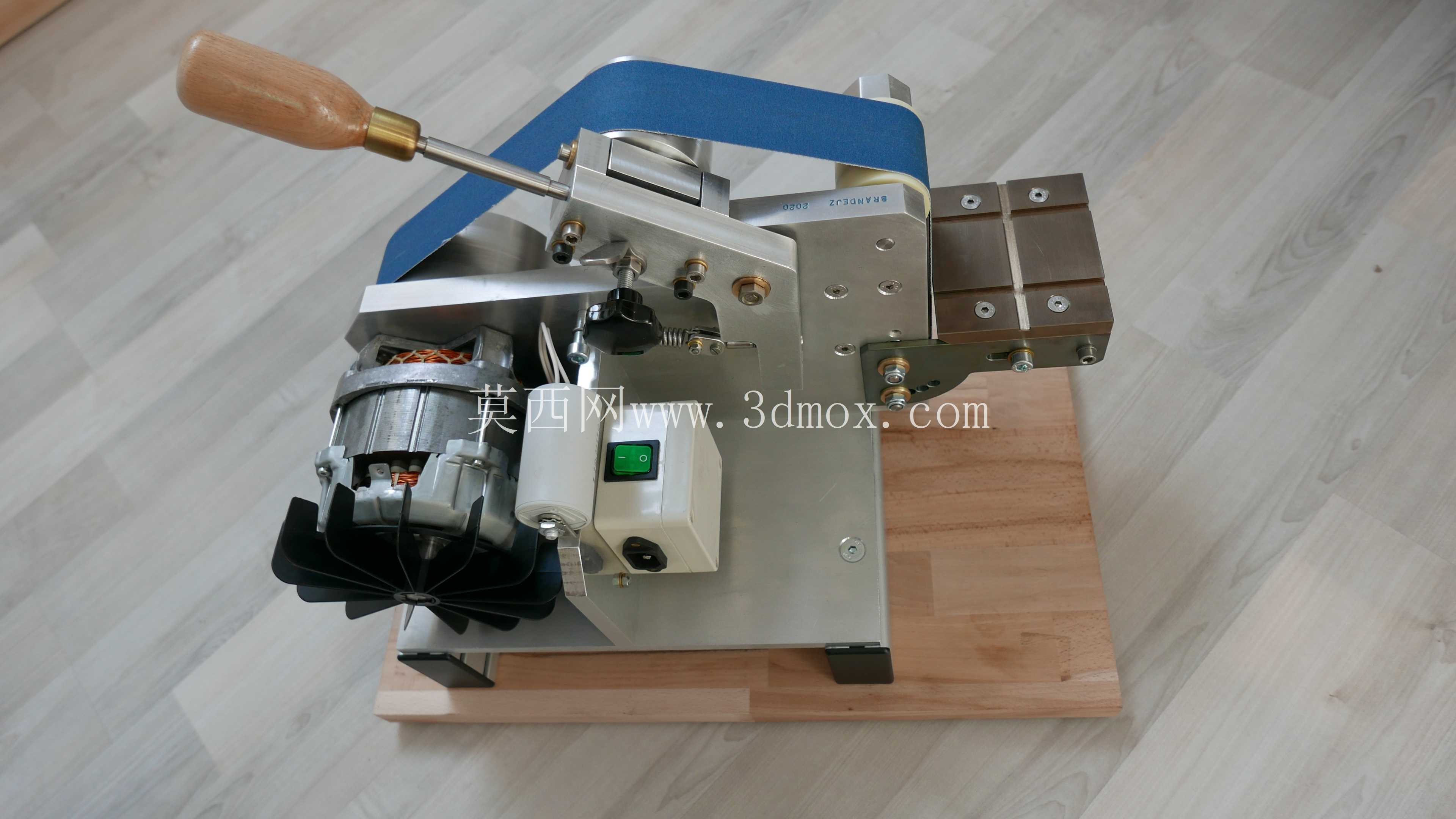

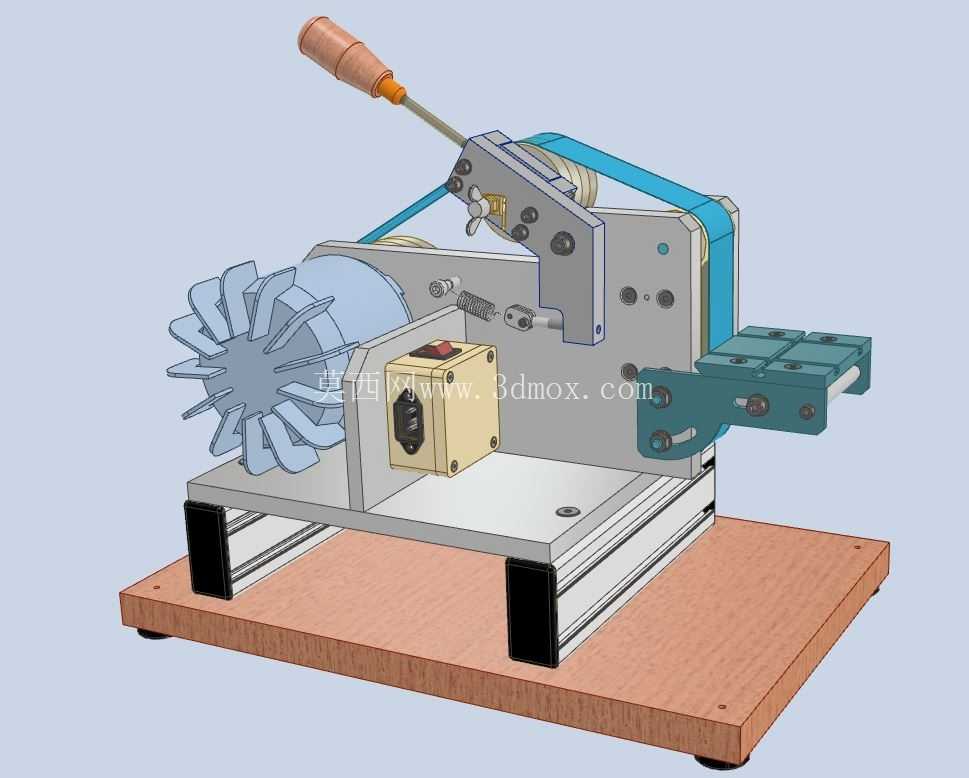

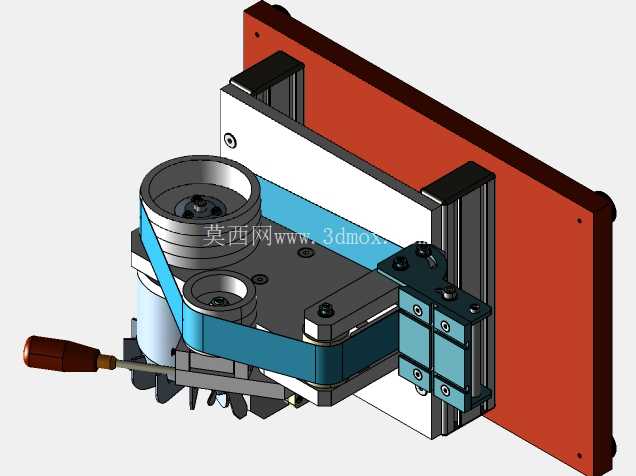

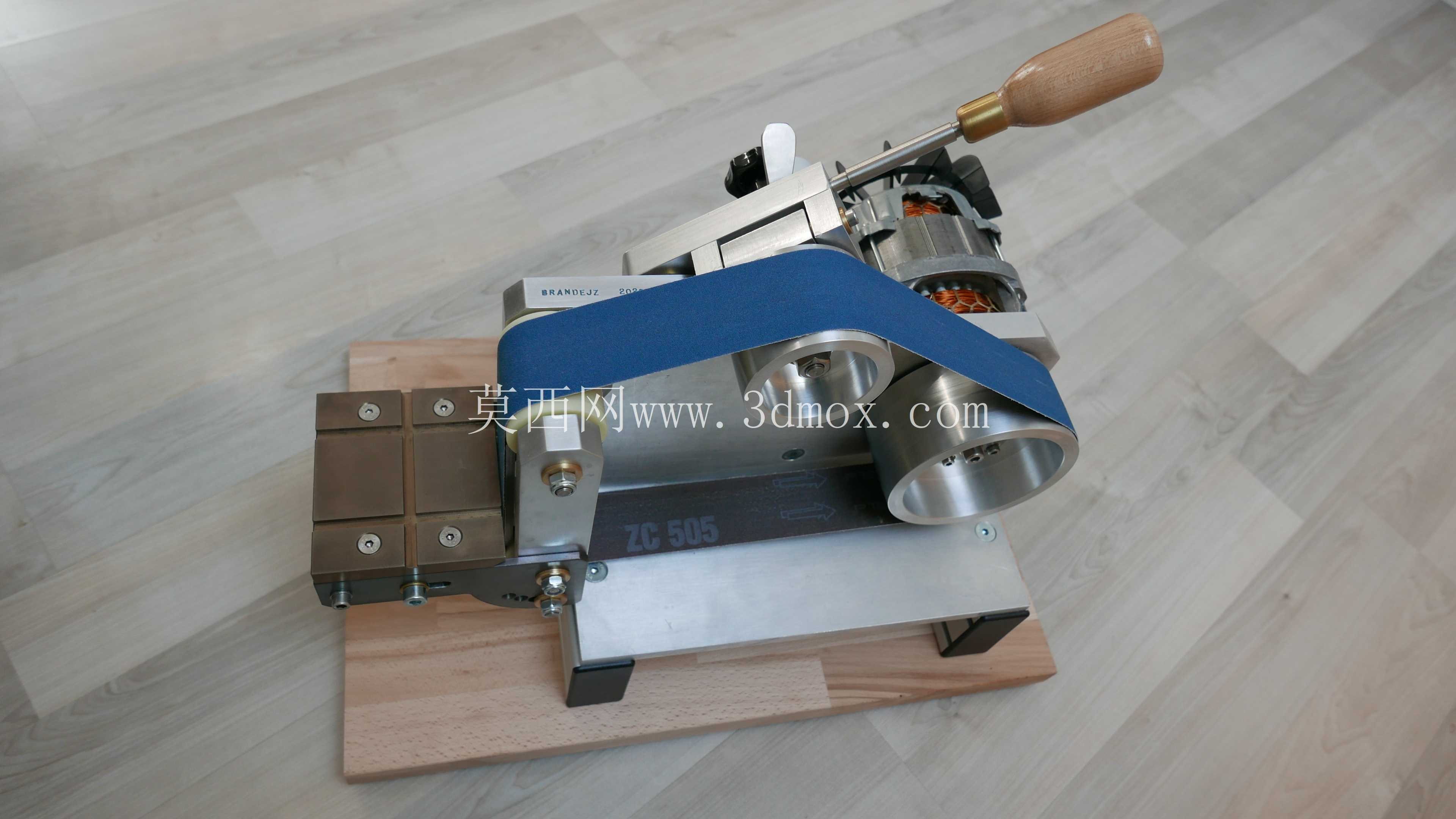

整机的安装边界非常友好，底部采用木质承载基板搭配四个防滑减震脚垫，基板尺寸适配常规钳工台的安装范围，不需要额外拓展工作台面，设备运行时的震动可以通过脚垫传递到工作台面抵消，不需要额外做减震固定。上部的磨削主体框架采用板式结构搭配蓝色导向护板，既可以对砂带的运行轨迹做侧向约束，避免砂带跑偏脱轮，也能阻挡磨削过程中飞溅的磨屑，保护操作者安全。张紧机构采用顶部带绝缘手柄的杠杆式结构，扳动手柄就可以快速完成砂带的张紧与松开，更换砂带的过程不需要额外工具，操作效率很高，手柄的绝缘设计也避免了设备意外漏电时的触电风险。

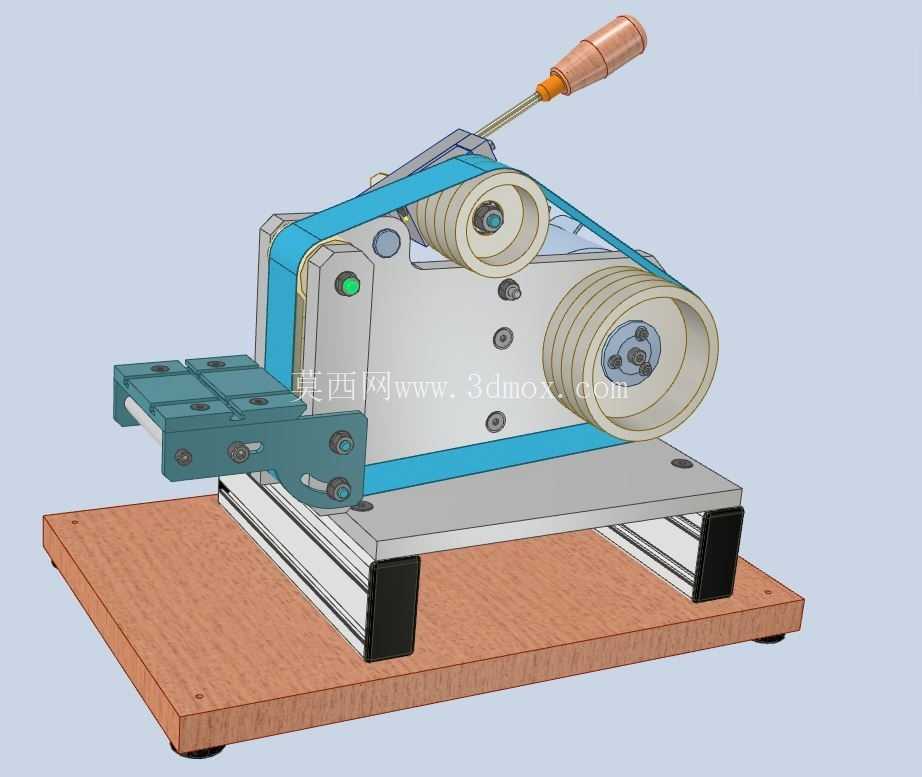

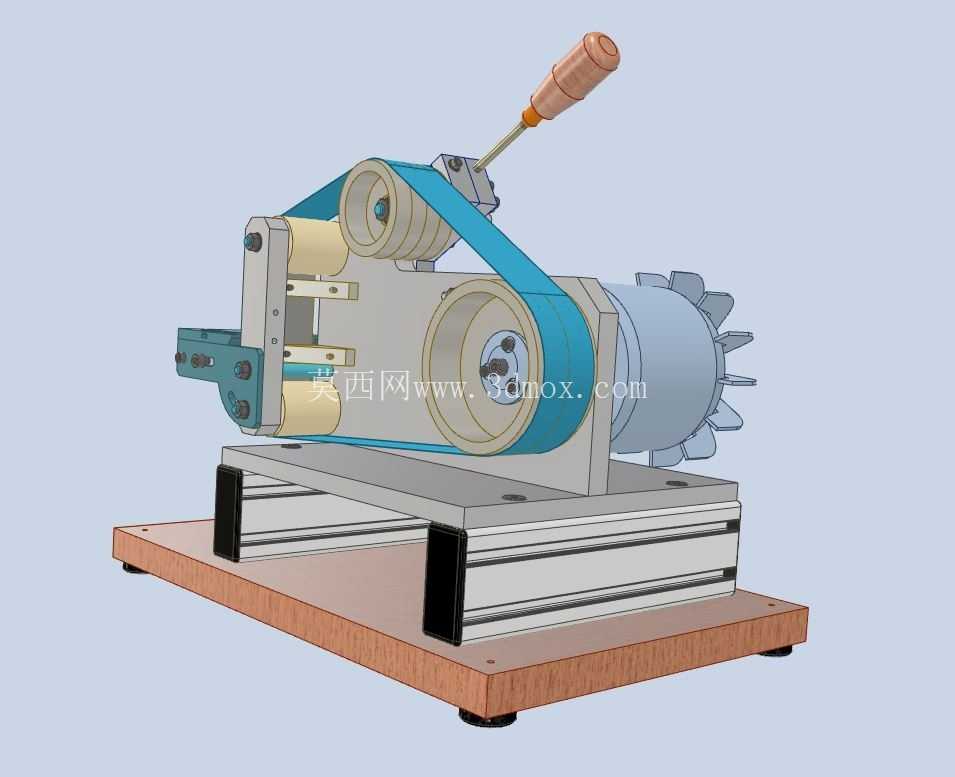

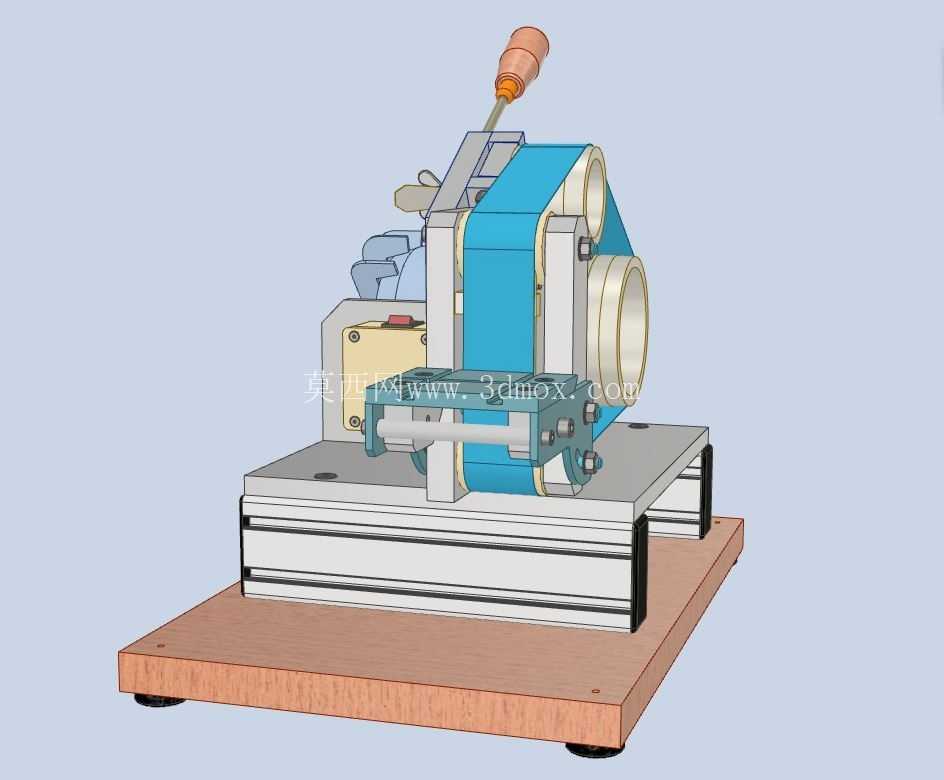

驱动轮与从动轮都采用多槽轮结构，既可以适配不同宽度的砂带安装，也能通过多槽的限位作用减少砂带运行时的轴向窜动，提升磨削过程的稳定性。前端的工件夹持工装采用可调节式压板结构，可以通过螺栓调整夹持开口的大小与角度，适配不同形状的小工件固定，不需要操作者手持工件靠近砂带，大幅降低磨削作业的安全风险。设备的整体高度控制在立式操作的舒适区间，操作者站立作业时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。

从实际使用场景来看，这款设备可以完成小型刀具的开刃与修磨、小五金零件的飞边去除、3D打印金属件的支撑痕打磨、小型焊接件的焊道修平、木质小件的表面砂光等多种作业，因为没有焊接结构的限制，使用者还可以根据自身的加工需求，在基板上拓展安装角度靠山、粉尘收集接口、水冷装置等附加结构，不需要对原有主体结构做破坏性修改。整机的零件加工精度要求不高，大部分板类零件只需要保证平面度与安装孔的位置度即可，没有复杂的曲面加工需求，普通的线切割、数控铣甚至手工钻配划线工艺都能完成零件加工，非常适合小型工坊自制或者小批量量产。

设备的运行逻辑简单可靠，没有复杂的电控结构，驱动部分可以根据使用者的需求搭配不同功率的电机，只需要保证电机输出轴与驱动轮的同轴度即可，日常维护只需要定期检查砂带的磨损情况、紧固连接螺栓、给轮轴轴承加注润滑脂，维护成本极低，相比市售的同规格小型砂带机，这种无焊接的结构设计在运输时也可以完全拆解为平板零件，大幅降低包装体积与运输成本，收到零件后只需要按照装配关系拧紧紧固件即可完成组装，不需要专业的装配调试经验。
