带中心滚子结构VRP滚子链传动组件

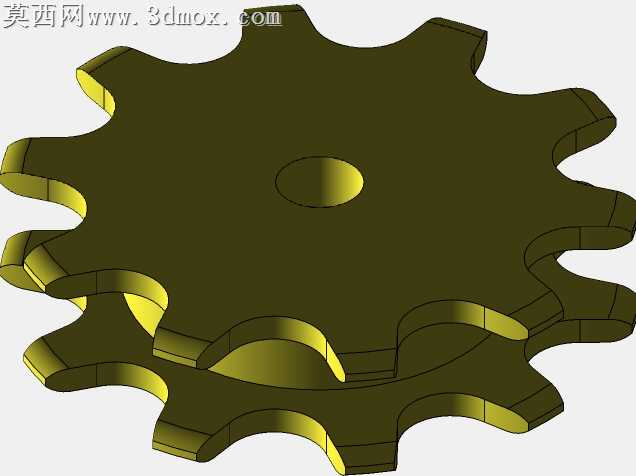

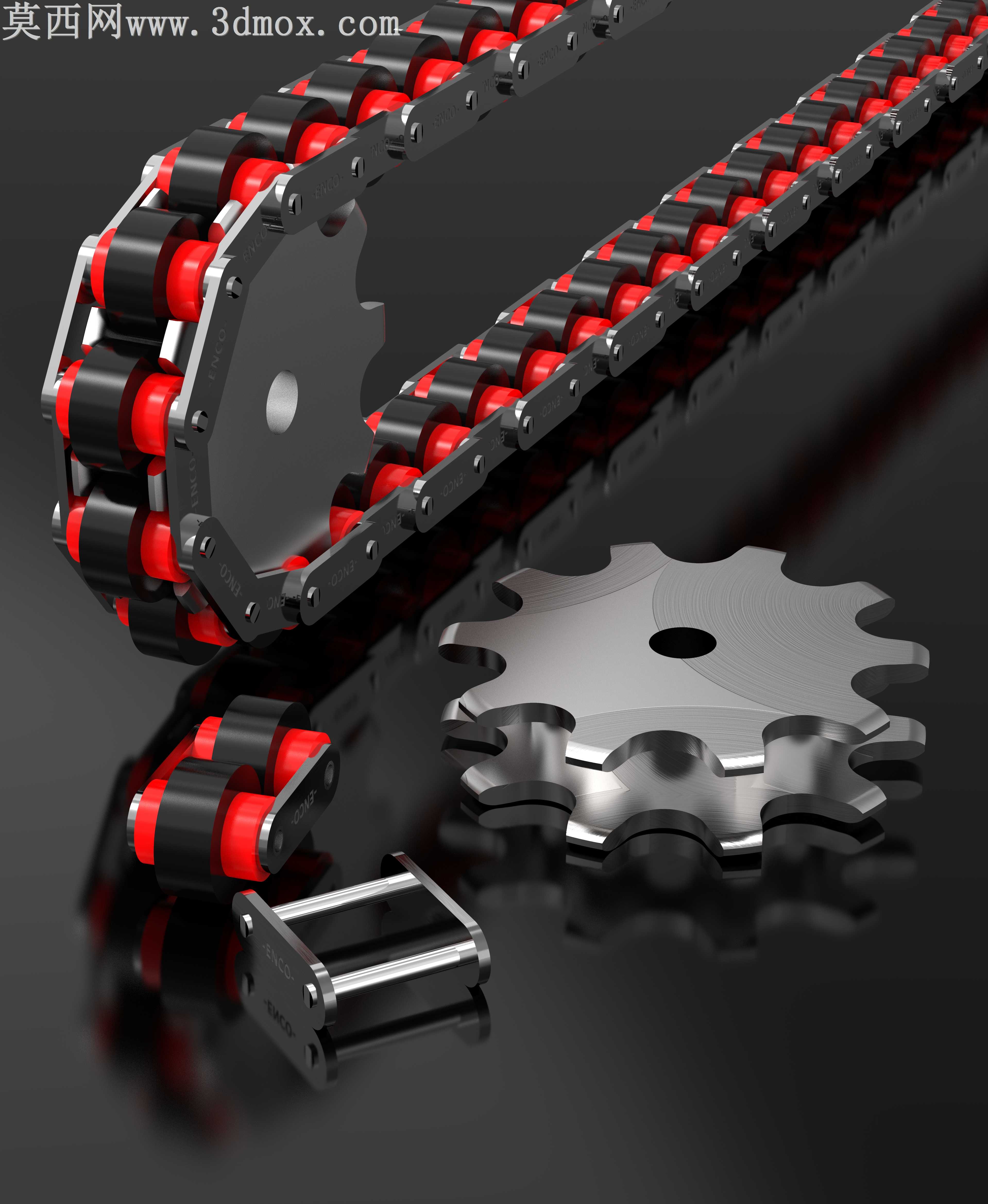

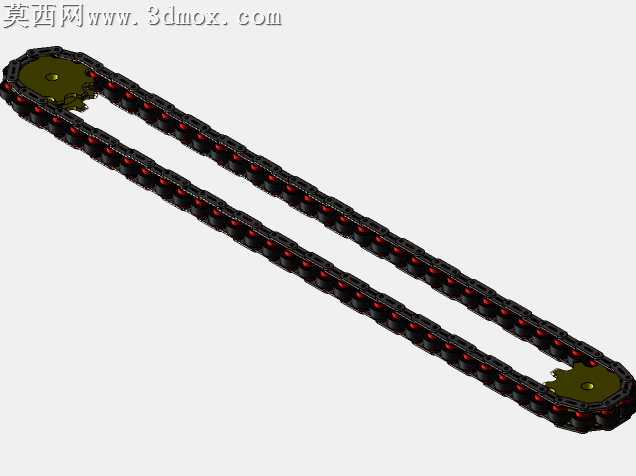

本作品为带中心滚子结构的VRP型滚子链配套链轮传动组件三维模型，建模过程严格遵循机械传动件的实际设计规范，先通过草图绘制链节的基础轮廓，精准定位内外链板、销轴、套筒、中心滚子的装配基准，采用参数化建模方式控制链节节距、滚子直径、链板厚度等核心尺寸，保证各零件间的装配公差符合链传动的实际配合要求。建模时对链轮的齿形进行了精确绘制，依据滚子链链轮的齿廓标准生成渐开线齿形，确保齿槽与滚子的啮合间隙合理，可直观呈现链传动的啮合运动状态。材质设置上，针对不同零件赋予适配的材质属性：内外链板采用哑光黑色硬质金属材质，模拟经过发黑处理的合金钢链板质感；中心滚子采用亮红色工程塑料搭配金属内芯的复合材质，既突出滚子的结构层次，也还原了带缓冲结构滚子的材质特征；链轮采用抛光不锈钢材质，通过金属材质的反射与粗糙度参数调整，呈现出机加工金属零件的细腻光泽，配套的链节拆装工装零件也采用金属材质，还原工装的金属质感。渲染阶段采用影棚级布光方案，主光源从侧上方打亮组件主体，勾勒出链条与链轮的轮廓线条，辅助光补充暗部细节避免结构死黑，添加柔和的环境反射让金属材质的质感更真实，背景采用纯黑渐变背景突出传动组件本身，同时渲染出零件在承载面上的柔和倒影，增强整体画面的立体感与真实感。结构设计上，该滚子链在传统滚子链基础上增设中心滚子结构，可在传动过程中降低链节与导轨的摩擦阻力，适配长距离输送的传动场景，模型完整呈现了单节链节的拆分结构、整链与链轮的啮合装配状态，可清晰观察到内外链板的铰接方式、滚子与套筒的转动配合关系、链轮齿形与滚子的啮合位置，能直观展示该型滚子链的结构特点与传动原理，可用于传动结构教学、输送设备设计选型参考等场景。
