带电动升降功能的移动式堆垛作业设备

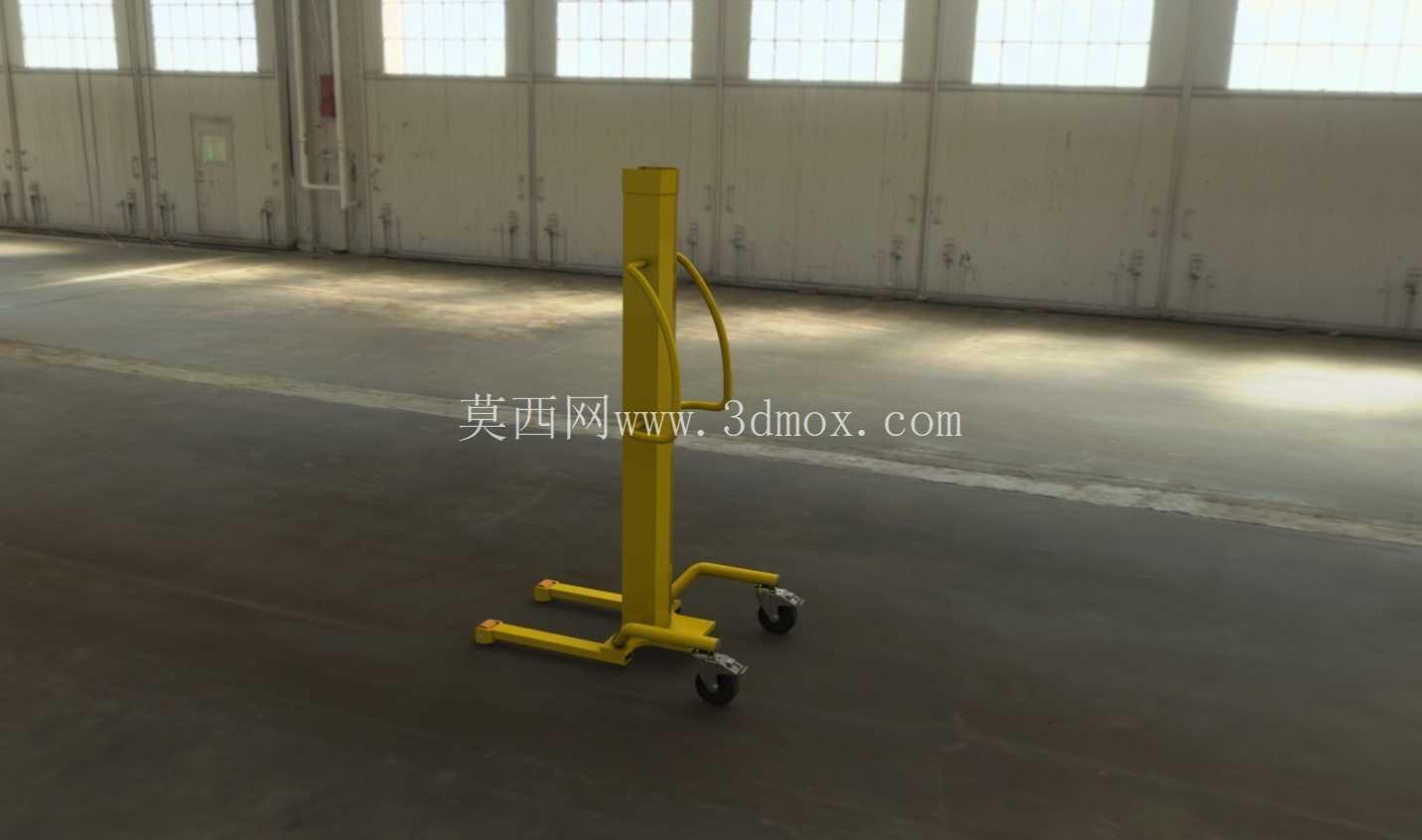

在中小件仓储周转、车间线边物料转运、轻型工装举升的日常作业场景里，这类带电动升降功能的移动式堆垛设备，是替代纯人力搬运、适配窄通道作业的核心工装之一。不同于大吨位平衡重式叉车需要预留较大转弯半径、对作业通道宽度有硬性要求，这款设备的底盘采用前伸式叉臂布局，两个承载叉臂直接从立柱底部向前延伸，作业时可直接插入托盘底部或待举升工件的支撑间隙，无需额外预留货叉仰俯的操作空间，在1.2米宽度的窄通道内即可完成转向、对位、举升全流程动作，适配小型加工车间、备件仓库、零售后场仓储这类空间受限的作业场景。

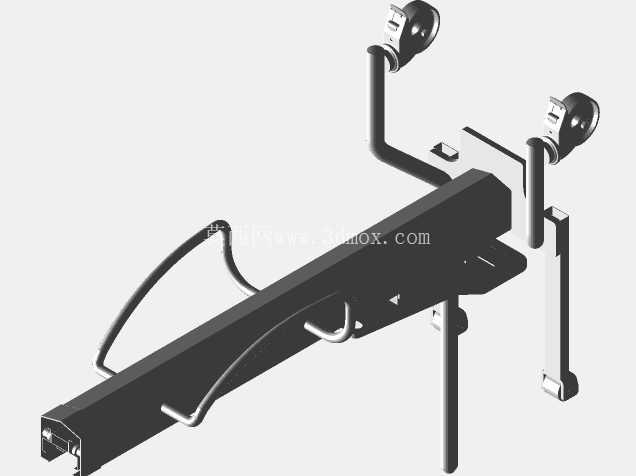

从功能实现逻辑来看，设备的核心承载结构为单根立式矩形钢立柱，内部集成电动升降的传动副，多采用丝杠传动搭配直线导向结构，相比链条传动具备更好的停位精度，举升过程中不会出现链条松旷导致的载荷下坠问题，额定举升载荷适配250kg级的轻型物料，完全覆盖日常生产中工装夹具转运、料箱堆垛、轻型模具换模辅助举升的需求。立柱侧面设置的弧形扶手，并非单纯的推行握持结构，其弧度经过人机工程校核，推行时操作人员的手部可自然搭靠在扶手弯折处，转向时手腕无需过度扭转，长时间在车间内多点位转运作业时，能有效降低上肢操作疲劳。

底盘部分的行走结构采用三个脚轮布局，后部两个为带刹车的万向脚轮，前部叉臂端部设置两个定向承重脚轮，这种布局相比四轮结构的转向阻力更小，单人即可轻松推行转向，当设备对位到举升位置后，踩下万向轮的刹车踏板，即可锁定整机位置，避免举升过程中设备滑移引发的安全风险。设计阶段针对安装边界做了充分校核，设备收起状态下的总高度控制在1.8米以内，可顺利通过常规2米高度的车间防火门、货梯入口；叉臂的最低离地高度适配标准欧标、国标轻型托盘的进叉间隙，无需额外垫高托盘即可完成进叉作业；立柱后侧的电气控制模块做了内嵌式安装，突出立柱外轮廓的尺寸不超过50mm，避免在窄通道通行时刮蹭两侧货架或工件。

在结构细节设计上，立柱与底盘的连接位置采用加筋焊接结构，焊缝沿立柱周圈满焊后做打磨处理，避免长期承受偏载时出现焊缝开裂问题；升降滑座与立柱的配合面设置耐磨导向条，长期使用磨损后仅需更换导向条即可恢复配合精度，无需整体更换立柱或滑座，降低后期维护成本。电动升降的控制按钮设置在扶手附近的易操作位置，操作人员一手扶稳扶手、一手即可控制升降动作，无需额外移步操作，举升过程中可实时观察载荷对位情况，调整举升高度完成物料堆垛或设备装配对位作业。

这类设备的实际应用场景并不局限于仓储堆垛，在机加工车间内可用于轻型工件的工序间转运，将加工完成的小件从机床工位转运到检验区；在装配工位上可作为可调高度的辅助支撑台，根据装配作业需求调整工件高度，减少操作人员弯腰抬举的作业强度；在备件仓库内可完成三层以内轻型货架的物料存取作业，相比大型堆垛设备的投入成本更低、使用灵活性更高，是轻型物料搬运场景下性价比极高的作业装备。建模过程中针对各部件的装配干涉做了全流程校核，脚轮的安装位置、扶手的弯折角度、叉臂的厚度尺寸都经过实际作业场景的参数验证，确保模型结构与实际设备的装配逻辑完全一致，可直接用于设备选型参考、结构改进设计、作业场景仿真搭建等用途。
