铝材加工车间用输送式作业工作台结构

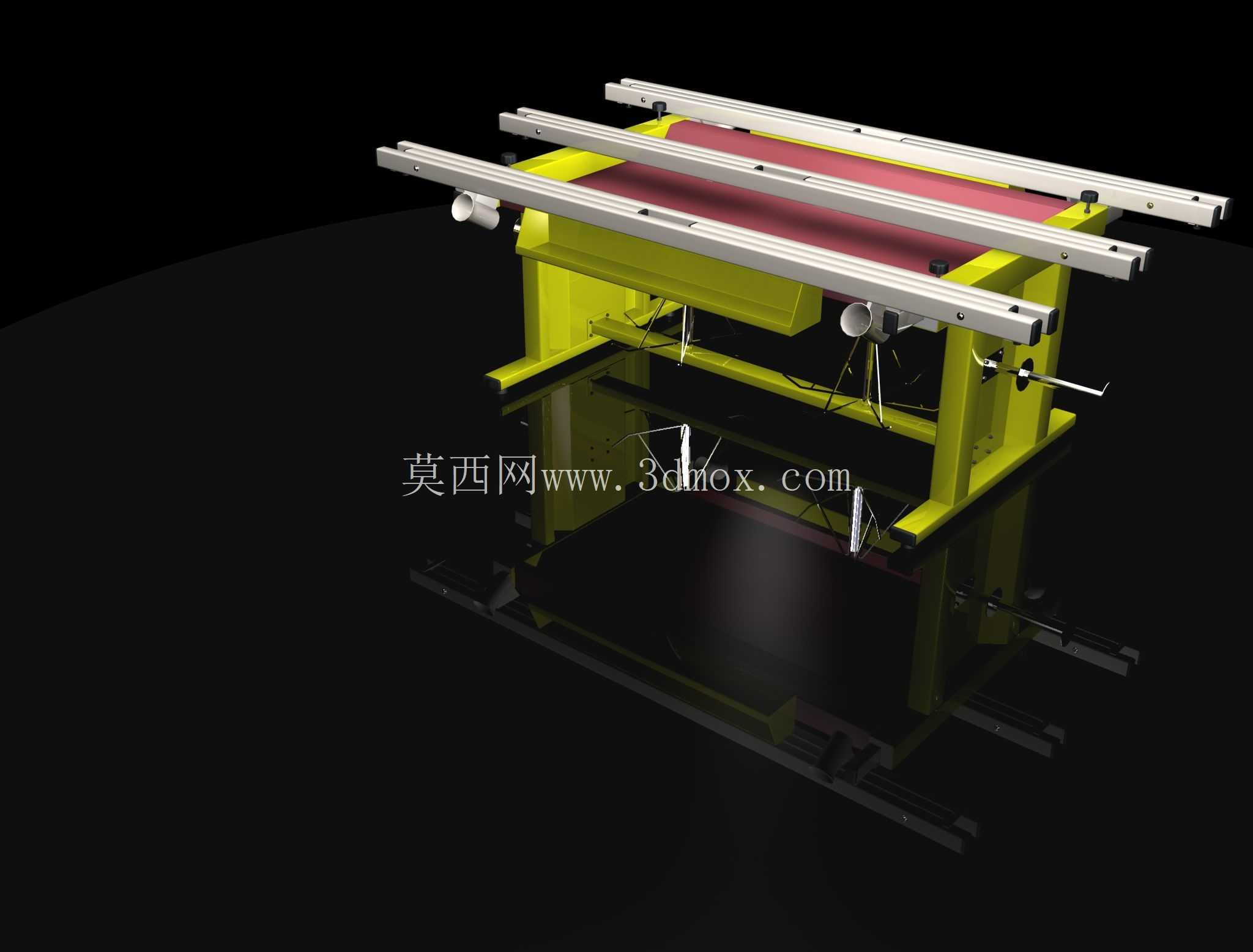

　　在铝材深加工的生产车间场景里，这类带平行输送辊道的工作台是衔接前后工序的核心工位载体，不同于普通固定式钳工台，它的核心作用是承载长尺寸铝型材在工序间的流转，同时给操作人员提供稳定的型材裁切、端面打磨、配件预装的作业平面。从结构设计逻辑来看，主体支撑框架采用型钢焊接成型，底部做了整体式地脚安装面，安装时需要提前在车间地面做预埋钢板或者膨胀螺栓固定点位，整体安装边界要匹配前后输送设备的对接高度，通常辊道上平面距离地面的作业高度控制在850mm到950mm区间，适配多数站立作业人员的操作舒适区间，避免长期俯身或者抬臂作业带来的疲劳。台面上的平行辊道采用多根独立的镀铬光轴作为输送载体，每根光轴两端都配置了带座轴承做旋转支撑，辊道之间的间距经过测算，要保证最短的待加工铝型材在输送过程中至少有两根辊道同时接触支撑，避免型材端头下坠卡滞，辊道下方设置的红色缓冲垫面，是用来放置待装配的五金配件、加工辅具，同时也能避免铝型材表面直接和硬质金属框架接触产生刮擦划伤，这一点针对表面处理后的铝型材加工环节尤为重要，能大幅降低型材表面的不良率。

　　框架侧面预留的调节手轮结构，是用来微调辊道的整体水平度以及单侧高度差，在对接不同高度的上游出料设备、下游进料设备时，可以通过手轮带动内部的丝杆机构调整辊道面的倾斜角度，小角度的倾斜可以让铝型材依靠自重缓慢滑移，不需要额外配置动力输送单元，对于节拍不快的中小批量铝材加工车间来说，这种无动力的结构设计能降低设备采购成本，也减少了后期电气维护的工作量。在设计这类工作台的三维结构时，首先要确定的是工作台的整体长度和宽度尺寸，长度要匹配车间常用铝型材的定尺长度，通常覆盖6米定尺型材的话，单段工作台长度做3米，两段拼接就能满足使用需求，宽度方向要预留出操作人员的站位空间，同时辊道伸出框架的部分不能超过200mm，避免长悬臂带来的辊道变形。

　　框架的支腿部分采用矩形管焊接，支腿之间设置斜向加强筋，避免长期承重后支腿出现外张变形，每根支腿底部都配置可调脚杯，就算车间地面存在一定的平整度误差，也可以通过脚杯调整整个台面的水平度，不需要额外做地面找平。辊道的安装基准面要在焊接后做整体铣削加工，保证每根辊道安装后的平行度误差控制在0.5mm以内，不然铝型材在输送过程中会出现跑偏、卡滞的问题。侧面的管线预留槽是用来布置车间的压缩空气管路、电动工具的供电线路，把作业需要的气源、电源接口直接集成在工作台侧面，操作人员使用角磨机、气动打磨工具的时候不需要拉扯过长的管线，减少车间地面的管线排布，降低作业安全隐患。

　　这类工作台的应用场景不局限于铝材加工车间，在长尺寸型材的冲压、组装、检测环节都可以适配，只需要调整辊道的间距、台面的承载强度，就可以适配塑钢型材、不锈钢管材的加工作业需求。在建模过程中要特别注意运动部件的干涉检查，比如调节手轮转动时，丝杆的行程不能和侧面的管线槽、支腿加强筋产生碰撞，辊道旋转时，两端的轴承座固定螺栓不能和输送的型材端面产生刮擦，所有的焊接接缝都要在模型里做合理的焊缝示意，方便后续出工程图时标注焊接工艺要求，安装孔位的尺寸要匹配标准地脚螺栓、可调脚杯的安装尺寸，减少后续加工时的二次改孔工作量。
