螺旋杆式手持搅拌作业工具结构设计

　　这款螺旋结构搅拌作业部件，主要适配手持动力输出设备的作业场景，在涂料调配、腻子搅拌、少量化工原料混合、建筑装修小体量浆料混匀这类工况中使用频率极高，区别于大型固定式搅拌设备的大容积作业定位，这类手持配套搅拌杆更适合小范围、移动性强、单次搅拌量在5升到20升区间的作业需求，能覆盖装修施工、小型化工配料、食品辅料小规模混合等多个场景的使用要求。从结构设计逻辑来看，整体采用长直杆身搭配底部螺旋搅拌头的布局，杆身上端预留标准装夹段，可直接适配市面主流手持电钻、搅拌钻的夹头装夹尺寸，装夹段做了防滑滚压纹路处理，避免高扭矩输出时杆身与夹头之间出现打滑空转的问题，装夹段长度控制在常规夹头最大夹持行程范围内，不需要额外加装转换接头即可完成装配，

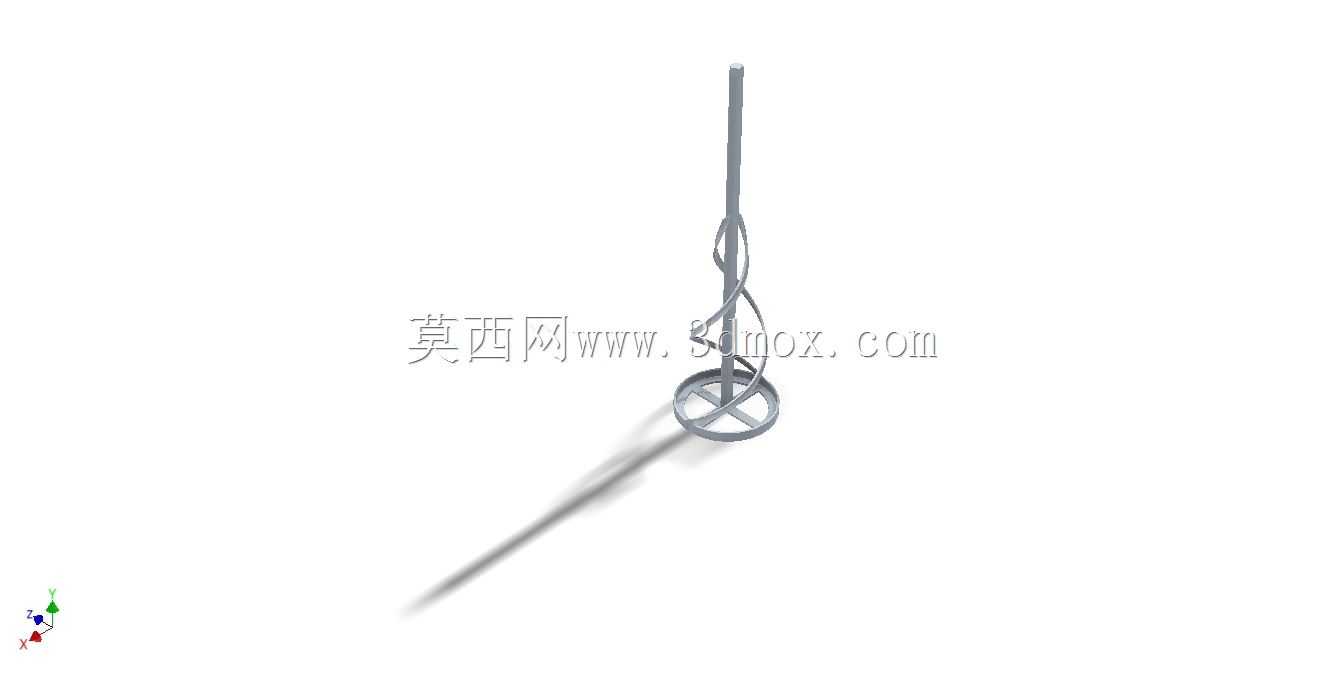

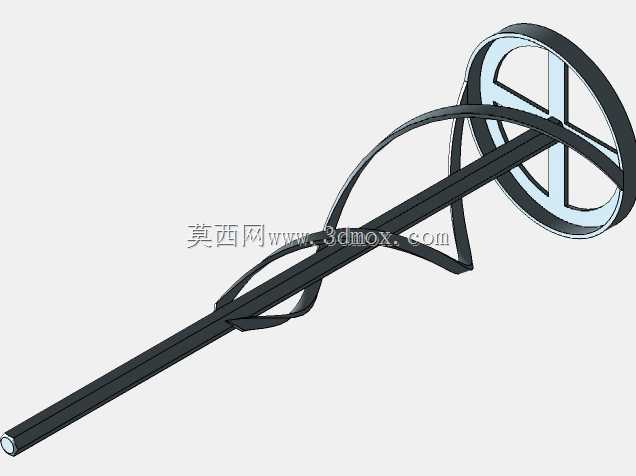

　　降低现场使用的配件适配成本。杆身中段采用等直径圆钢基材，做了同轴度校准处理，高速旋转时的径向跳动量控制在极小范围内，避免作业过程中出现大幅晃动增加操作者握持负担，杆身与底部搅拌头的连接位置采用圆弧过渡焊接，焊后做了打磨应力消除处理，长期承受交变扭矩载荷时不会出现焊缝开裂的问题，能适配高粘度物料搅拌时的大扭矩输出工况。底部的搅拌头采用双螺旋环绕结构搭配底部环形稳流圈，双螺旋叶片的导程经过反复测算，旋转时既能将容器底部的物料向上翻涌，又能带动上层物料向下循环，避免传统直片搅拌头容易出现的底部物料沉积、混合均匀度不足的问题；底部的环形圈一方面能限制螺旋叶片的旋转形变范围，避免高粘度物料阻力过大导致叶片外张变形，

　　另一方面在搅拌作业时可以避免叶片直接刮蹭容器底部，减少塑料、金属容器被刮损掉屑污染物料的概率。从安装边界尺寸来看，整体杆长适配常规10升到20升涂料桶的深度要求，作业时不需要操作者过度俯身即可将搅拌头完全没入物料液面以下，同时杆长不会过长导致装夹后整体重心过于靠前，长时间手持作业不会出现明显的手臂酸胀感；底部搅拌头的外径尺寸控制在常规容器口径的三分之一左右，既能保证足够的物料循环流量，又不会因为直径过大导致启动瞬间扭矩过载，烧坏配套手持动力设备的电机。在实际作业过程中，这类搅拌杆的螺旋结构相比传统桨叶式结构，搅拌相同粘度、相同容积的物料时，混匀时间能缩短三成左右，同时物料飞溅的概率大幅降低，

　　因为螺旋导程的导向作用是让物料在容器内部形成纵向循环，而不是像平桨叶那样带动物料做水平圆周运动产生离心飞溅。设计时还考虑了不同物料的适配性，整体结构没有多余的凹槽、死角，作业完成后只需要在清水或者对应溶剂中低速旋转数秒即可完成冲洗清洁，不会出现物料残留干结在结构缝隙中影响下次使用的问题。杆身的基材选用中碳钢做调质处理，表面做防锈镀层，在接触水性涂料、弱碱性腻子浆料这类常见物料时，不会出现快速锈蚀污染物料的问题，结构强度也能满足长期高负荷作业的使用要求，不会因为轻微磕碰就出现杆身弯曲变形的问题。
