U型带安装孔塑料连接支架结构

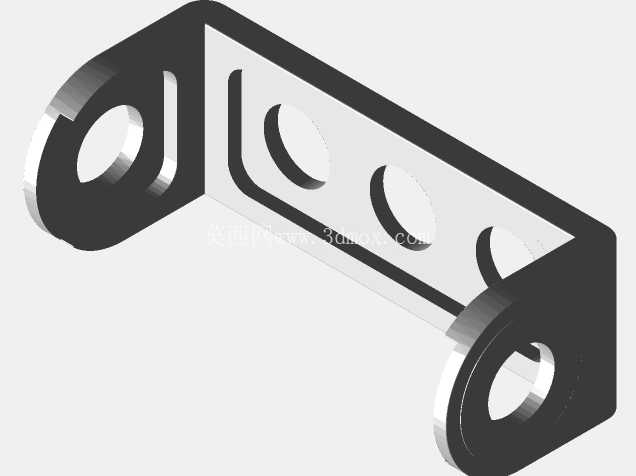

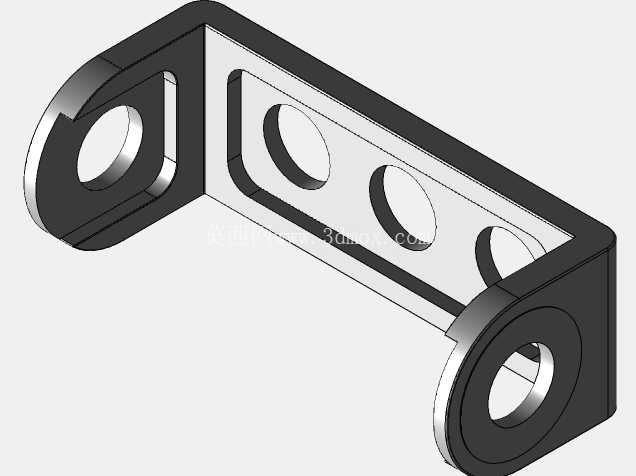

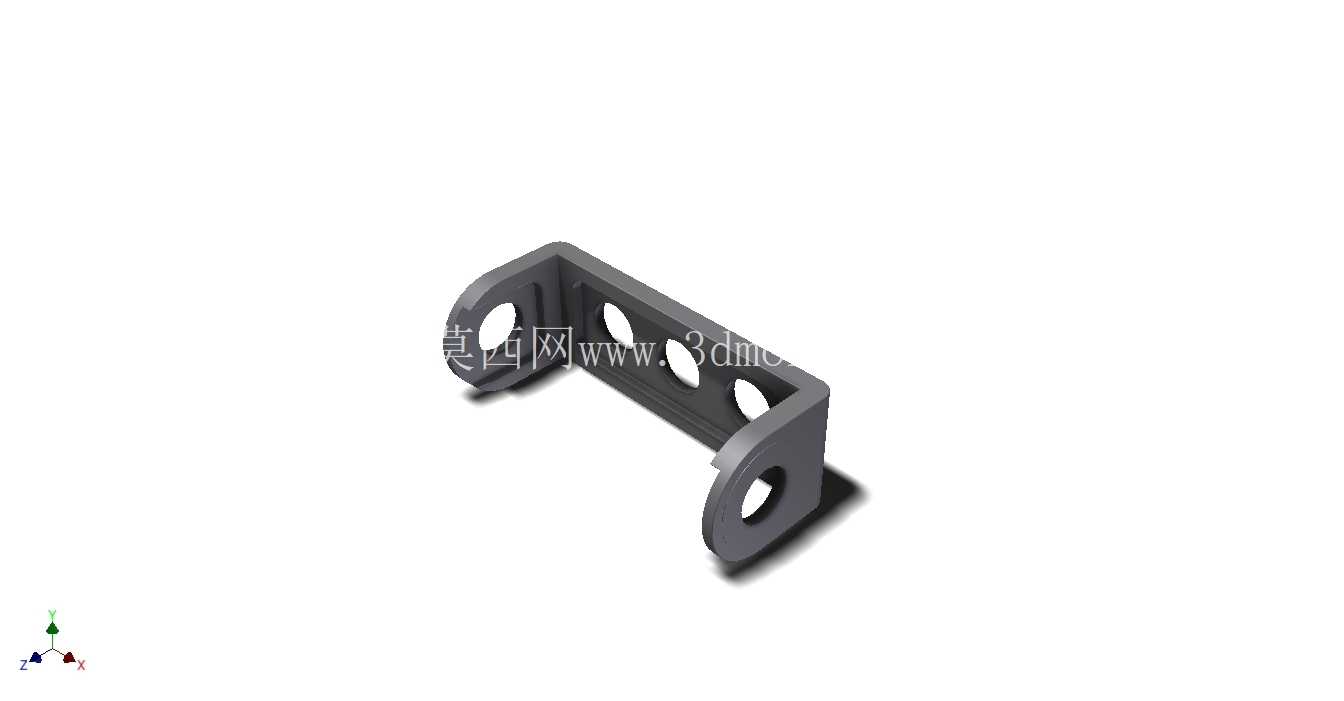

这款U型塑料连接支架，在轻工自动化生产线、小型输送设备的侧边辅件安装场景中十分常见，不少电子装配线的传感器安装、小型导料条的固定位，都会用到这类结构的支撑件。不同于金属冲压支架，这款塑料件采用一体注塑成型的结构，整体呈U型槽状，两侧立板上预留了同轴的圆形安装通孔，槽体的背板上均匀开设了三个减重透孔，在保证结构刚性的前提下尽可能压缩了整体重量，也减少了注塑过程中的缩痕风险。

从实际安装边界来看，两侧立板的安装孔中心距与槽体内宽保持固定的公差配合，安装时可以直接穿入销轴或者螺栓，将支架铰接在设备的固定立柱上，槽体内部的空腔可以容纳厚度不超过槽内净宽的连接板件，背板上的透孔既可以作为走线孔位，也能穿入紧定螺钉对槽内的插接件做顶紧固定。设计之初，这类支架主要是为了解决小型设备上轻载连接件的快速装配问题，不需要额外做焊接或者二次加工，注塑成型后直接可以投入装配，适配的工况载荷多在100N以内的静载场景，比如光电开关的安装支架、小型防护挡板的连接座、线束的理线固定座都能适配。

结构设计上，两侧立板与底板的连接处做了均匀的圆角过渡，避免注塑过程中应力集中导致的开裂问题，安装孔的孔位周边做了局部加厚的凸台处理，当螺栓锁紧时，凸台可以分散锁紧力，避免塑料件局部被压溃。槽体的三个透孔采用等距排布，孔边缘同样做了圆角处理，既避免了锐边划伤装配人员的手部，也能减少注塑时的料流死角，提升成型良品率。实际选型时，需要注意安装孔的孔径与配套销轴的公差配合，因为塑料件存在一定的形变余量，通常采用H9的间隙配合即可满足拆装需求，如果是长期固定不拆卸的场景，也可以选用过渡配合，减少支架使用过程中的晃动量。

在实际设备应用中，这类塑料支架相比金属支架的优势在于绝缘性好，在靠近弱电传感器的安装位使用时，不会对传感器的信号产生干扰，同时塑料件本身的自润滑特性，在做小角度铰接转动时，不需要额外添加润滑脂，也不会出现金属件锈蚀卡滞的问题，在一些有轻度腐蚀的工况环境下，比如食品加工生产线的侧边辅件安装，选用工程塑料材质的这类支架，抗腐蚀能力也优于普通冷轧钢材质的支架。需要注意的是，这类支架不适用于重载或者高温工况，环境温度超过80摄氏度时，塑料材质的刚性会出现明显下降，容易出现形变失效的问题，所以选型时要明确使用场景的温度范围与载荷上限，避免错用导致的设备故障。

从建模逻辑来看，这款零件的建模过程优先绘制U型截面的草图，拉伸得到主体结构后，在两侧立板上切除出安装孔，再在背板上切除等距排布的减重孔，最后对所有锐边做倒圆角处理，建模过程中需要注意壁厚的均匀性，整体壁厚保持在2.5mm左右，避免壁厚差异过大导致注塑成型后出现缩凹、翘曲等变形问题，安装孔凸台的厚度控制在1.5mm左右，既保证锁紧强度，也不会因为局部壁厚过大产生成型缺陷。
